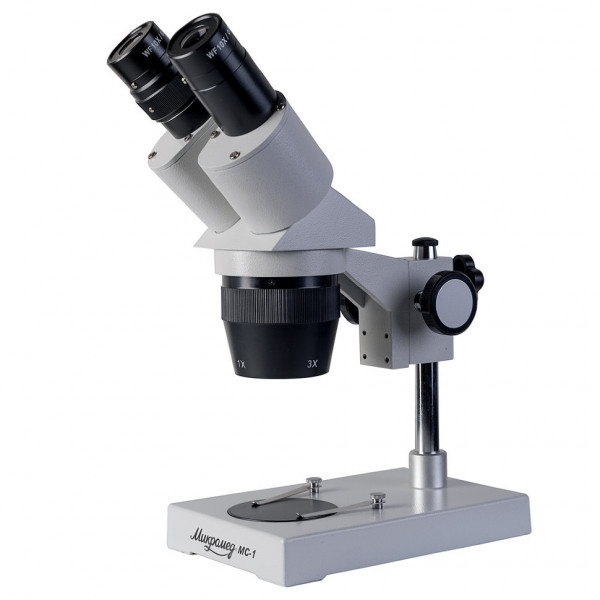

Микроскоп стерео Микромед MC-1 вар. 2А (1x/3x)

Микроскоп стерео Микромед MC-1 вар. 2А (1x/3x) — рабочее расстояние 76 мм для удобной работы с объёмными объектами

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

Стереомикроскоп Микромед MC-1 вар. 2А предназначен для работы с объёмными непрозрачными объектами — электронными платами, минералами, насекомыми, деталями механизмов, растениями. Стереоэффект создаёт ощущение глубины изображения, как при обычном зрении двумя глазами, что необходимо для точной координации рук и инструмента. При увеличении 10х и 30х можно паять микроэлектронные компоненты, готовить микропрепараты для биологических исследований, рассматривать структуру кристаллов, сортировать мелкие детали, проверять качество сборки. Объект наблюдается в отражённом свете — никакой специальной пробоподготовки не требуется, достаточно разместить образец на столике.

Рабочее расстояние и удобство работы

Рабочее расстояние 76 мм — это промежуток между нижней линзой объектива и поверхностью столика. В этой зоне можно свободно работать руками, пинцетом, паяльником, препаровальными иглами, не задевая оптику. 76 мм — увеличенное значение для данного класса стереомикроскопов, что позволяет размещать под объективом более крупные или высокие объекты и даёт больше свободы при манипуляциях. Бинокулярная насадка с углом наклона 45° обеспечивает удобную рабочую позу — не нужно наклоняться низко над столиком.

Диапазон увеличения

Микроскоп имеет два фиксированных увеличения — 10х и 30х. Переключение выполняется простым поворотом блока объективов на 90 градусов до щелчка. При увеличении 10х виден широкий обзор объекта — удобно для первичного осмотра, поиска нужного участка и работы с крупными деталями. 30х даёт более детальный вид для точных операций и контроля мелких элементов. Для стереомикроскопов это стандартный рабочий диапазон, достаточный для большинства учебных и любительских задач. При необходимости можно установить дополнительные окуляры 5х, 15х или 20х — тогда увеличение составит соответственно 5х/15х, 15х/45х или 20х/60х.

Конструкция и технологии

Оптическая схема Грену — классическая конструкция для стереомикроскопов, где каждый глаз видит объект под своим углом через отдельный набор линз. Все оптические детали изготовлены из оптического стекла с просветляющим покрытием, что снижает потери света на отражениях и повышает контраст изображения. Четырёхлинзовые объективы с исправленными аберрациями обеспечивают резкость по всему полю зрения без искажений по краям.

Фокусировка выполняется перемещением всей оптической головки по вертикали с помощью двухстороннего маховика. Зубчато-реечный механизм с фиксатором обеспечивает плавный ход и точную настройку резкости, а также предотвращает самопроизвольное опускание головки под собственным весом — настроенный фокус сохраняется во время работы. Диоптрийная подвижка на левом окулярном тубусе (±5 диоптрий) позволяет компенсировать разницу зрения между глазами. Межзрачковое расстояние регулируется разворотом окулярных тубусов в диапазоне 55-75 мм.

Основание и корпус визуальной насадки отлиты из алюминиевого сплава, штатив выполнен из стали с гальваническим хромированным покрытием. Металлическая конструкция исключает люфты, сохраняет стабильность настроек и обеспечивает длительный срок службы. Масса прибора не более 2,5 кг, габариты 180x120x330 мм — компактный настольный формат.

Кому подойдет

Микромед MC-1 вар. 2А подходит для учебных заведений — школ, колледжей, кружков, где изучают биологию, энтомологию, минералогию, основы электроники. Два фиксированных увеличения и простое управление делают прибор удобным для начинающих. Любители радиоэлектроники оценят увеличенное рабочее расстояние при пайке SMD-компонентов и мелких деталей. Начинающим ювелирам микроскоп пригодится для осмотра камней, проверки закрепки, мелкого ремонта украшений. Подходит для изготовления временных микропрепаратов, препарирования мелких объектов, сортировки образцов.

Для профессиональной ювелирной мастерской, промышленного контроля качества или научной лаборатории возможностей прибора будет недостаточно — там требуется больший диапазон увеличений, встроенная подсветка и дополнительные функции.

Что важно знать заранее

В конструкцию микроскопа не входит встроенная подсветка. Для работы нужен внешний источник света — естественное освещение от окна, настольная лампа или специальный осветитель. Направление и интенсивность света придётся регулировать вручную в зависимости от объекта. Это не недостаток, а особенность конструкции данной модели — снижается цена и появляется свобода выбора типа освещения.

Посадочный диаметр окулярных тубусов — 30,5 мм. При установке цифровой камеры вместо окуляра нужно извлечь один из окуляров 10х и вставить камеру в освободившийся тубус. Если камера имеет посадочный диаметр 23,2 мм, потребуется переходник 23,2/30,5 мм. Рекомендуется использовать левый тубус с диоптрийной подвижкой — это позволит выровнять резкость изображения в оптическом окуляре и на мониторе.

Два фиксированных увеличения означают, что плавного зуммирования нет — только переключение между 10х и 30х поворотом блока объективов. Для многих задач этого достаточно, но если требуется плавно менять масштаб без потери фокуса, нужна модель с зум-системой.

Комплектация

• Основание с колонкой и фокусировочным механизмом — несущая конструкция микроскопа, обеспечивает устойчивость и перемещение оптической головки по вертикали
• Оптическая головка — объектив с фокусным расстоянием 76 мм и бинокулярная насадка, формирует стереоизображение
• Окуляры 10х (2 шт.) — установлены в окулярных тубусах, совместно с объективами 1х и 3х дают итоговое увеличение 10х и 30х
• Плата чёрно-белая — двусторонняя подложка для размещения образцов, контрастный фон упрощает наблюдение
• Наглазники резиновые (2 шт.) — обеспечивают комфортное прилегание к окулярам и защищают от постороннего света
• Чехол, руководство по эксплуатации, гарантийный талон

Комплекта достаточно для начала работы при наличии внешнего источника света. Цифровая камера, дополнительные окуляры и осветитель приобретаются отдельно по необходимости.

Рекомендуемые аксессуары

Осветитель светодиодный на гибкой ножке — обеспечит регулируемое направленное освещение объекта, заменит настольную лампу. Цифровая камера-окуляр — для вывода изображения на монитор, записи фото и видео, групповых демонстраций (потребуется переходник 23,2/30,5 мм, если диаметр камеры 23,2 мм). Дополнительные окуляры 5х, 15х или 20х — расширят диапазон увеличений до 5х/15х, 15х/45х или 20х/60х. Препаровальный набор — пинцеты, иглы, ножницы для работы с биологическими образцами. Набор готовых микропрепаратов — для учебных занятий по биологии и зоологии.

Итог

Микромед MC-1 вар. 2А (1x/3x) — базовый стереомикроскоп с двумя фиксированными увеличениями 10х и 30х, увеличенным рабочим расстоянием 76 мм и металлической конструкцией. Подходит для учебных заведений, любителей радиоэлектроники, начинающих ювелиров, изготовления микропрепаратов и работы с объёмными объектами. Требует внешний источник света. Простое управление, надёжная оптика схемы Грену, возможность установки цифровой камеры.
