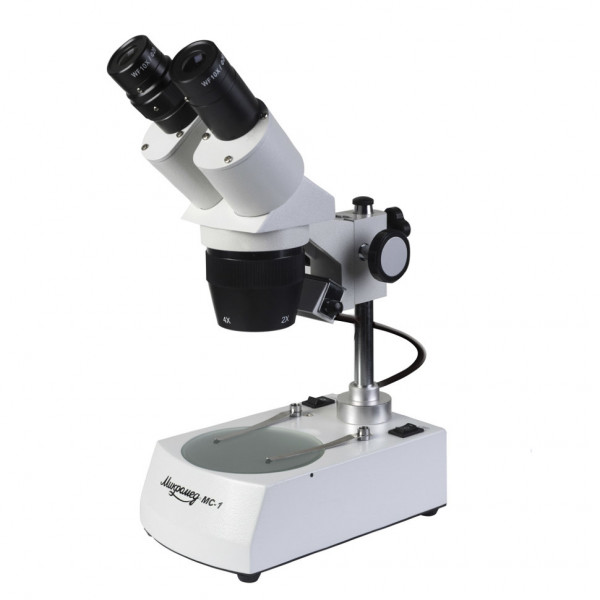

Микроскоп стерео МС-1 вар.2C (1х/2х)

Микроскоп стерео МС-1 вар.2C — универсальная оптика для объёмных объектов и точных работ

Что можно увидеть и сделать на практике

Что можно рассмотреть и сделать

Стереомикроскоп МС-1 вар.2C создаёт объёмное изображение и работает с непрозрачными объектами без какой-либо предварительной подготовки. Вы видите предмет таким, какой он есть — с сохранением глубины и пространственных соотношений. Это позволяет рассматривать минералы и кристаллы, насекомых и части растений, монеты и ювелирные изделия, электронные платы и паяные соединения. Стереоэффект даёт возможность точно координировать движения рук во время работы: монтировать микроэлектронные компоненты, проводить пайку мелких деталей, готовить препараты для биологических исследований, выполнять ювелирные операции. В отличие от биологических микроскопов проходящего света, которые требуют тонких прозрачных срезов на стекле, здесь можно положить объект на столик и сразу начать наблюдение.

Рабочее расстояние и удобство работы

Рабочее расстояние 76 мм — это пространство между нижней линзой объектива и поверхностью столика. Такое расстояние позволяет свободно манипулировать объектом руками или инструментом во время наблюдения: вращать образец, работать пинцетом, паяльником или иглой, подкладывать подложки. По сравнению с более компактными стереомикроскопами, где рабочее расстояние составляет 50–60 мм, здесь больше свободы для крупных объектов и удобнее работать, не задевая оптику.

Диапазон увеличения

Микроскоп имеет два фиксированных увеличения — 10x и 20x, переключаемых поворотом блока объективов до щелчка. Это скромный диапазон даже для стереомикроскопа: при 10x вы охватываете поле зрения 20 мм и видите общую картину объекта, при 20x поле сужается до 10 мм, но появляется больше деталей. Такой набор подходит для обзорного осмотра, сборочных операций, пайки и учебных наблюдений. Если требуется большее увеличение, можно отдельно приобрести окуляры 15x или 20x — тогда итоговое увеличение составит 15x/30x или 20x/40x соответственно. Плавной регулировки кратности здесь нет — только два заранее заданных положения.

Конструкция и технологии

Оптическая схема Грену в этом микроскопе означает, что каждый канал (для правого и левого глаза) имеет свой отдельный оптический путь с четырёхлинзовыми объективами. Это обеспечивает настоящий стереоэффект: вы видите объект объёмным, а не плоским, что критично для оценки рельефа поверхности и координации движений во время работы. Все линзы изготовлены из оптического стекла и имеют просветляющее покрытие — это снижает блики и повышает контраст изображения.

Микроскоп оснащён двумя встроенными осветителями. Отраженный свет встроен в штатив и направляется сверху через линзовый коллектор, создавая яркое равномерное пятно на поверхности непрозрачного объекта. Проходящий свет расположен в основании под столиком и снабжён матовым рассеивателем для равномерного освещения прозрачных и полупрозрачных образцов. Оба осветителя используют галогенные лампы 12В/10Вт. Галогенные лампы дают тёплый свет, близкий к естественному, но они греются во время работы и требуют замены через определённое время эксплуатации, в отличие от современных светодиодов.

Фокусировка выполняется перемещением оптической головки по вертикали с помощью двустороннего маховика. Зубчато-реечный механизм с фиксатором обеспечивает плавный ход и предотвращает самопроизвольное опускание насадки под собственным весом — настройка остаётся стабильной в процессе работы. Бинокулярная насадка позволяет регулировать межзрачковое расстояние разворотом окулярных тубусов, а один из тубусов имеет диоптрийную подвижку для компенсации разницы зрения между глазами.

Корпус визуальной насадки и основание изготовлены из алюминиевого сплава методом литья, штатив — из хромированной стали. Это обеспечивает жёсткость конструкции, отсутствие люфтов и долгий срок службы.

Кому подойдёт

Этот микроскоп предназначен для тех, кому нужна универсальная оптика начального уровня с возможностью работы как с прозрачными, так и с непрозрачными объектами. Он подойдёт любителям-естествоиспытателям для изучения минералов, насекомых, растений, монет. Пригодится в домашней мастерской для пайки, монтажа мелкой электроники, осмотра плат. Подходит для учебных заведений, где требуется простая и надёжная оптика для лабораторных занятий по биологии, геологии, технологии. Может использоваться для изготовления препаратов перед их переносом под биологический микроскоп.

Не подойдёт тем, кто ищет высокие увеличения или плавную регулировку кратности. Максимум 20x с базовыми окулярами (или до 40x с дополнительными) — это значительно меньше, чем у биологических микроскопов, где стандартный диапазон начинается от 40x и доходит до 1000x и выше. Стереомикроскоп решает другую задачу: не максимальное разрешение на пределе оптики, а объёмное восприятие и удобство манипуляций с объектом.

Что важно знать заранее

Посадочный диаметр окулярных тубусов составляет 30,5 мм. Это не самый распространённый стандарт — большинство цифровых камер для микроскопов имеют посадочный диаметр 23,2 мм. Если планируете выводить изображение на монитор или записывать фото и видео, потребуется переходник 23,2 мм → 30,5 мм. Камеру устанавливают вместо окуляра, обычно в левый тубус, где есть диоптрийная подвижка — это позволяет выровнять фокус между визуальным наблюдением и изображением на экране.

Галогенные лампы имеют ограниченный ресурс и со временем требуют замены. Хорошая новость — лампы 12В/10Вт стандартные и недорогие, их легко найти в продаже. Плохая — они нагреваются во время работы, поэтому при длительном наблюдении термочувствительных объектов (например, живых насекомых) следует контролировать температуру.

Фиксированные увеличения 10x и 20x означают, что при смене кратности придётся заново фокусироваться. В микроскопах с плавной регулировкой (zoom) фокус сохраняется во всём диапазоне, здесь такой возможности нет. Это не критично для большинства задач, но замедляет работу при частых переключениях.

Комплектация

• Основание с блоком питания, колонкой и оптической головкой — полностью собранный прибор, готовый к работе
• Осветитель отраженного света — встроен в штатив, для непрозрачных объектов
• Осветитель проходящего света — встроен в основание, для прозрачных образцов
• Две галогенные лампы 12В/10Вт — для каждого осветителя
• Чехол — защита от пыли при хранении
• Руководство по эксплуатации и гарантийный талон

Комплект содержит всё необходимое для начала работы. Дополнительно потребуются только объекты для наблюдения. Если планируете цифровую съёмку — докупите окулярную камеру и переходник 23,2/30,5 мм.

Рекомендуемые аксессуары

Окуляры повышенной кратности — 15x или 20x — расширят диапазон увеличения до 15x/30x или 20x/40x. Окуляр со встроенной измерительной шкалой позволит проводить линейные измерения объектов в поле зрения. Цифровая окулярная камера с разрешением от 2 мегапикселей и выше даст возможность выводить изображение на монитор, делать фотографии и записывать видео — это удобно для документирования работы, группового просмотра и обучения. Не забудьте переходник 23,2/30,5 мм для установки камеры. Запасные галогенные лампы 12В/10Вт стоит иметь под рукой — они недороги, но их отсутствие остановит работу. Дополнительный внешний осветитель с гибкой стойкой пригодится для подсветки объекта под углом или сбоку, если встроенного освещения недостаточно.

Итог

Микроскоп стерео МС-1 вар.2C — это универсальный прибор начального уровня для тех, кому нужна объёмная оптика с двумя типами освещения. Увеличенное рабочее расстояние 76 мм, встроенные осветители отражённого и проходящего света, металлический корпус и оптика Грену делают его надёжным инструментом для учебных, любительских и простых лабораторных задач. Ограничения — два фиксированных увеличения и скромная максимальная кратность — компенсируются простотой использования, компактностью и универсальностью. Если вам нужна оптика для объёмных объектов без пробоподготовки, и вы готовы работать в диапазоне 10x–20x, этот микроскоп справится с задачей.
