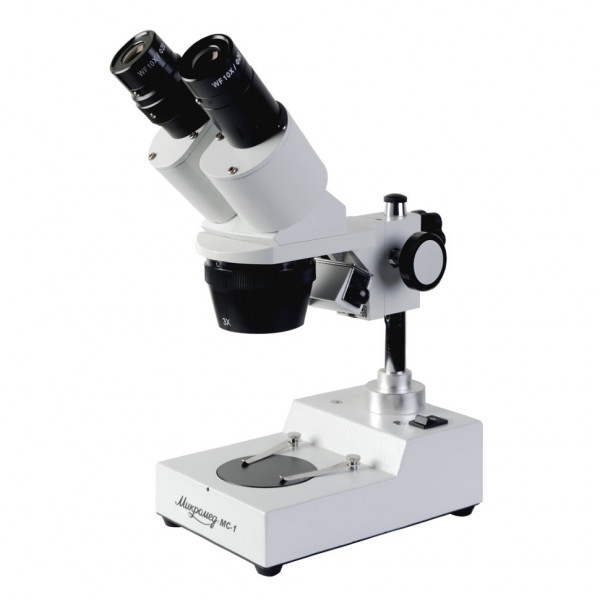

Микроскоп стерео Микромед MC-1 вар. 1В (2x/4x)

Микромед MC-1 вар. 1В — стереомикроскоп с двумя увеличениями и встроенной подсветкой для работы с объёмными объектами

Стереомикроскоп Микромед MC-1 вар. 1В создаёт объёмное прямое изображение и предназначен для наблюдения непрозрачных предметов в отражённом свете. Два фиксированных увеличения — 20× и 40× — переключаются поворотом револьверного блока объективов, встроенный осветитель обеспечивает подсветку без внешних ламп, а рабочее расстояние 57 мм под объективом позволяет работать руками и инструментом непосредственно во время наблюдения.

Что можно увидеть и сделать

Что можно рассмотреть и сделать

Микромед MC-1 вар. 1В предназначен для наблюдения объёмных непрозрачных объектов без специальной пробоподготовки. Стереоэффект формируется двумя независимыми оптическими каналами по схеме Грену — это позволяет видеть глубину и рельеф поверхности, а не плоское изображение, как в обычных биологических микроскопах. Два фиксированных увеличения — 20× и 40× — покрывают типичные задачи пайки радиокомпонентов, осмотра печатных плат, работы с ювелирными изделиями и часовыми механизмами, изучения минералов, монет, насекомых, растений. Верхний свет от встроенного галогенного осветителя освещает поверхность объекта сверху, в отличие от проходящего света биологических микроскопов, которым нужен прозрачный препарат.

Рабочее расстояние и удобство работы

Рабочее расстояние 57 мм между нижней линзой объектива и объектом наблюдения — достаточный зазор для работы паяльником, пинцетом, скальпелем или иглой непосредственно под микроскопом. Фокусировка осуществляется перемещением всей оптической головки по вертикали с помощью зубчато-реечного механизма с фиксатором — это обеспечивает плавный ход и исключает самопроизвольное опускание головки во время работы. Бинокулярная насадка наклонена под углом 45° — удобная позиция для длительного наблюдения без усталости шеи. Межзрачковое расстояние регулируется в диапазоне 55–75 мм разворотом окулярных тубусов, диоптрийная коррекция ±5 диоптрий на левом тубусе компенсирует разницу зрения между глазами.

Диапазон увеличения

Максимальное увеличение 40× — это стандартная граница для базовых стереомикроскопов. Такое увеличение позволяет детально рассмотреть структуру поверхности объектов размером от нескольких миллиметров, но не достигает разрешения биологических микроскопов проходящего света с увеличением 400×–1000×. Для стереомикроскопии это не недостаток, а физическое следствие конструкции: большое рабочее расстояние и стереоэффект получаются за счёт меньшей кратности объективов. Если задача требует изучения клеток или микроструктуры на уровне микрометров, потребуется биологический микроскоп, а не стереоскопический. Для работы с электроникой, минералами, насекомыми и другими объектами миллиметрового размера диапазон 20×–40× закрывает основные потребности.

Конструкция и технологии

Оптическая схема Грену представляет собой систему призм и линз, разделяющих световой поток на два канала для создания стереоизображения. Все оптические элементы изготовлены из оптического стекла с просветляющим покрытием, что снижает потери света на отражениях и повышает контраст изображения. Револьверное устройство поворачивается на 180° и фиксирует одну из двух пар объективов — 2× или 4× — щелчком. Переключение происходит быстро, без необходимости заново настраивать фокус или межзрачковое расстояние.

Встроенный осветитель отражённого света использует галогенную лампу 12 В/10 Вт с линзовым коллектором. Галогенная лампа обеспечивает яркий тёплый свет, близкий к естественному, но требует периодической замены — в комплекте поставляется запасная лампа. Осветитель питается от встроенного в основание блока питания, работающего от сети 220 В. Основание и корпус насадки отлиты из алюминиевого сплава, штатив изготовлен из стали с гальваническим хромированным покрытием — это обеспечивает жёсткость конструкции, отсутствие люфтов и долговечность.

Посадочный диаметр окулярных тубусов составляет 30,5 мм — это больше, чем стандартный диаметр 23,2 мм, распространённый у цифровых окулярных камер. Для установки камеры потребуется переходник 23,2/30,5 мм. Камера устанавливается вместо одного из окуляров — микроскоп не имеет отдельного третьего порта для камеры. Рекомендуется использовать левый тубус с диоптрийной коррекцией, чтобы добиться одинаковой резкости в оставшемся окуляре и на мониторе.

Кому подойдёт

Микромед MC-1 вар. 1В — базовая модель для учебных заведений, любителей и начинающих. Подойдёт для обучения основам стереомикроскопии, пайки и ремонта электроники, сборки мелких механизмов, изучения коллекций минералов, монет, марок, насекомых. Встроенная подсветка и простое переключение двух увеличений делают работу удобной без сложной настройки. Рабочего расстояния 57 мм достаточно для базовых манипуляций, но для крупных объектов или работы с массивным инструментом может потребоваться модель с большим зазором.

Не подойдёт для задач, требующих высокого увеличения или наблюдения микроструктур — максимум 40× не позволяет рассмотреть клетки или детали размером меньше десятков микрометров. Для таких задач нужен биологический микроскоп проходящего света. Также модель не предназначена для длительной серийной работы в промышленных условиях — это учебный прибор без расширенной эргономики и автоматизации.

Что важно знать заранее

Стереомикроскоп работает только с непрозрачными объектами в отражённом свете. Прозрачные биологические препараты на предметных стёклах рассмотреть не получится — для них нужен микроскоп проходящего света с нижним осветителем и конденсором. Галогенная лампа греется во время работы и имеет ограниченный ресурс — при интенсивном использовании запасная лампа из комплекта может понадобиться через несколько месяцев.

Для установки цифровой камеры потребуется переходник с диаметра 23,2 мм на 30,5 мм — камера с посадочным диаметром 23,2 мм напрямую в окулярный тубус не встанет. Камера устанавливается вместо окуляра, поэтому во время съёмки наблюдение остаётся только через один глаз. Окуляры других кратностей (5×, 15×, 20×) приобретаются отдельно и позволяют получить увеличение от 10× до 80×, но в базовой комплектации их нет.

Комплектация

• Основание со встроенным осветителем и колонка с фокусировочным механизмом — несущая конструкция с блоком питания и механизмом вертикального перемещения оптической головки.
• Оптическая головка с бинокулярной насадкой — объектив с фокусным расстоянием 57 мм, револьверное устройство на 2 пары объективов 2×/4×, два окулярных тубуса.
• Окуляры 10× — 2 шт — установлены в тубусах, обеспечивают итоговое увеличение 20×/40× в паре с объективами.
• Осветитель отражённого света — встроен в штатив, галогенная лампа 12 В/10 Вт с линзовым коллектором.
• Плата чёрно-белая — подложка под объект для контрастного фона.
• Наглазники резиновые — 2 шт — повышают комфорт наблюдения и блокируют боковой свет.
• Лампа накаливания 12 В/10 Вт — 2 шт — одна установлена, одна запасная.
• Вставка плавкая — 2 шт — защита блока питания от перегрузки, одна установлена, одна запасная.
• Сетевой кабель, чехол, руководство по эксплуатации.

Комплект готов к работе сразу после распаковки. Для расширения возможностей потребуются дополнительные окуляры других кратностей, переходник и цифровая камера, если планируется фото- и видеофиксация.

Рекомендуемые аксессуары

Окуляры 5×, 15× или 20× позволят изменить диапазон увеличения: с окуляром 5× получится 10×/20×, с 15× — 30×/60×, с 20× — 40×/80×. Переходник с диаметра 23,2 мм на 30,5 мм и цифровая окулярная камера нужны для вывода изображения на монитор и записи фото и видео — камера устанавливается вместо одного окуляра. Дополнительный внешний осветитель с гибким световодом или кольцевой светодиодный осветитель улучшат освещение объектов сложной формы, которые встроенная лампа подсвечивает неравномерно.

Итог

Микромед MC-1 вар. 1В — базовый стереомикроскоп с двумя фиксированными увеличениями 20× и 40×, встроенной галогенной подсветкой и рабочим расстоянием 57 мм. Подходит для учебных задач, любительской пайки, изучения коллекций и начального знакомства со стереомикроскопией. Металлический корпус, зубчато-реечный фокусировочный механизм и оптика Грену с просветлением обеспечивают надёжность и качественное объёмное изображение. Ограничения связаны с невысоким максимальным увеличением и необходимостью переходника для установки большинства цифровых камер, но для базовых задач со стереомикроскопом этих характеристик достаточно.
