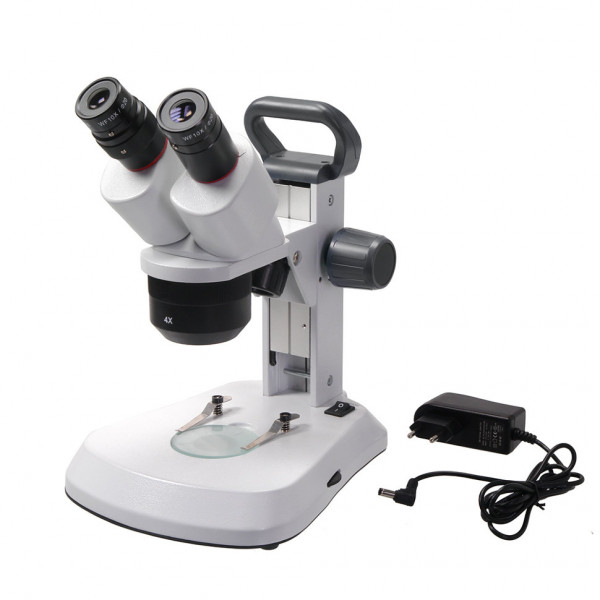

Микроскоп стерео МС-1 вар.1C (1х/2х/4х) Led

Микроскоп стерео МС-1 вар.1C — три увеличения и автономная работа для пайки и препарирования

Стереоскопический микроскоп МС-1 вар.1C создаёт объёмное прямое изображение, которое не перевёрнуто относительно наблюдаемого объекта. Это позволяет координировать движения рук и глаз при работе с образцом — паять микросхемы, препарировать насекомых, собирать часовые механизмы или осматривать минералы. В отличие от биологических микроскопов проходящего света, стереомикроскоп показывает глубину объекта и даёт естественную ориентацию в пространстве.

Что можно увидеть или сделать на практике

Что можно рассмотреть и сделать

Микроскоп МС-1 рассчитан на наблюдение объёмных непрозрачных объектов без специальной пробоподготовки. Под него помещают печатные платы для контроля качества пайки, насекомых для определения вида, монеты и минералы для изучения поверхности, растения для препарирования цветков или семян. Встроенный осветитель отражённого света подсвечивает объект сверху, а осветитель проходящего света снизу через стеклянную пластину позволяет работать с полупрозрачными образцами — например, рассматривать крылья насекомых или тонкие срезы растений. Стереоэффект достигается за счёт двух независимых оптических каналов, каждый из которых передаёт изображение в свой глаз — мозг объединяет картинки и формирует ощущение глубины, как при обычном зрении.

Рабочее расстояние и удобство работы

Рабочее расстояние микроскопа составляет 57 мм — это промежуток между нижней линзой объектива и поверхностью предметного столика. В этом пространстве можно разместить объект высотой до нескольких сантиметров и свободно манипулировать пинцетом, паяльником или препаровальной иглой. Для мелкой пайки SMD-компонентов или сборки микромеханики такого расстояния достаточно. Для работы с крупными объектами или инструментом, требующим большего размаха, потребуется модель с увеличенным рабочим расстоянием.

Диапазон увеличения

В базовой комплектации с окулярами 10х микроскоп обеспечивает три фиксированных увеличения: 10х, 20х и 40х. Переключение происходит поворотом блока объективов на 120 градусов до щелчка — в рабочее положение встаёт объектив с кратностью 1х, 2х или 4х. Диапазон типичен для компактных стереомикроскопов начального уровня и подходит для большинства задач любительской микроскопии, пайки, энтомологии. При необходимости более сильного увеличения можно установить опциональные окуляры 15х или 20х — тогда максимум составит 60х или 80х соответственно. Для обзорного осмотра крупных объектов доступны окуляры 5х, снижающие увеличение до 5х, 10х и 20х, но одновременно расширяющие поле зрения.

Конструкция и технологии

Оптическая схема Грену использует четырёхлинзовые объективы с просветляющим покрытием, что снижает потери света на отражениях и повышает контраст изображения. Все оптические элементы изготовлены из оптического стекла. Бинокулярная насадка наклонена под углом 45 градусов — это эргономичное положение для длительной работы сидя. Межзрачковое расстояние регулируется в пределах 50–80 мм разворотом окулярных тубусов, левый тубус имеет диоптрийную настройку ±5 диоптрий для компенсации разницы зрения между глазами.

Фокусировка выполняется перемещением оптической головки по вертикали с помощью двустороннего маховика. Зубчато-реечный механизм обеспечивает плавный ход без рывков, а направляющая типа «ласточкин хвост» исключает люфты и самопроизвольное опускание головки под собственным весом. Основание и корпус визуальной насадки отлиты из алюминиевого сплава, штатив выполнен из стали с гальваническим хромированием — конструкция полностью металлическая, что гарантирует стабильность настроек и долговечность.

Светодиодное освещение потребляет мало энергии и не нагревает образец. Осветитель проходящего света встроен в основание и содержит семь светодиодов, осветитель отражённого света установлен на штативе и содержит один светодиод. Микроскоп работает как от сетевого адаптера 220 В, так и от трёх аккумуляторов NiMH по 1,2 В, входящих в комплект. Автономное питание позволяет проводить наблюдения в полевых условиях — например, определять насекомых на энтомологической экскурсии или осматривать образцы минералов на выезде.

Кому подойдёт

Микроскоп предназначен для любителей и учащихся, осваивающих стереомикроскопию, а также для специалистов, выполняющих несложные работы с электроникой и мелкими объектами. Радиолюбители используют его для пайки SMD-компонентов, осмотра дорожек печатных плат и контроля качества соединений. Энтомологи рассматривают строение насекомых, препарируют образцы для коллекций. Ювелиры осматривают вставки, проверяют качество закрепки камней в украшениях начального ценового сегмента. Коллекционеры минералов изучают структуру кристаллов, включения, форму граней. Биологи препарируют растения, рассматривают крупные анатомические структуры, работают с временными препаратами.

Для профессиональной работы, требующей высокого увеличения, большого рабочего расстояния, плавного зума или расширенных возможностей документирования, потребуется модель более высокого класса. МС-1 вар.1C — компактный и универсальный инструмент для старта в стереомикроскопии и решения базовых практических задач.

Что важно знать заранее

Посадочный диаметр окуляров составляет 30,5 мм — это нестандартный размер. Большинство цифровых камер для микроскопов имеют посадочный диаметр 23,2 мм, поэтому для установки камеры потребуется переходник 23,2/30,5 мм. Камера устанавливается вместо одного из окуляров — микроскоп имеет бинокулярную насадку без отдельного порта для видеовывода. При работе с камерой одновременное визуальное наблюдение через оба окуляра невозможно, один глаз наблюдает через оптический окуляр, второй канал занят камерой, либо камера выводит изображение на монитор без визуального наблюдения через окуляры.

Увеличение фиксированное — плавного зума нет. Переход между увеличениями 10х, 20х и 40х происходит дискретно, ступенчато. Для задач, где необходима непрерывная подстройка масштаба изображения, такая конструкция менее удобна, чем модели с зум-системой. Рабочее расстояние 57 мм ограничивает высоту объекта и пространство для манипуляций — для работы с крупными платами или инструментом большого размера может не хватить свободы движений.

Аккумуляторы NiMH требуют периодической подзарядки. Зарядное устройство в комплект микроскопа не входит — его приобретают отдельно либо используют имеющееся, если оно поддерживает формат аккумуляторов, входящих в комплект. Сетевой адаптер обеспечивает постоянное питание при работе в помещении.

Комплектация

• Основание со встроенным осветителем проходящего света — содержит семь светодиодов и блок питания, служит опорой конструкции.
• Штатив с фокусировочным механизмом — зубчато-реечная система с направляющей «ласточкин хвост» для вертикального перемещения оптической головки.
• Оптическая головка с тремя парами объективов — поворотный блок на 120 градусов, объективы 1х, 2х, 4х, рабочее расстояние 57 мм, бинокулярная насадка.
• Окуляры 10х — 2 шт. — широкопольные, посадочный диаметр 30,5 мм, установлены в тубусах.
• Осветитель отражённого света — один светодиод, закреплён на штативе, регулируется по положению.
• Адаптер питания — вход 220±22 В, выход 4,5 В.
• Аккумуляторы NiMH 1,2 В — 3 шт. — для автономной работы.
• Стеклянная пластина диаметром 60 мм — предметный столик для размещения образцов, пропускает проходящий свет.
• Резиновые наглазники — 2 шт. — повышают комфорт при длительном наблюдении.
• Запасные светодиоды (установлены), плавкие вставки (2 шт., одна в приборе), пылезащитный чехол, руководство по эксплуатации и гарантийный талон.

Комплект готов к использованию сразу после распаковки — все оптические и осветительные элементы установлены, аккумуляторы входят в комплект. Для расширения возможностей докупают окуляры других кратностей, переходник и цифровую камеру, препаровальные инструменты.

Рекомендуемые аксессуары

Для установки цифровой камеры потребуется переходник с посадочного диаметра камеры 23,2 мм на диаметр окулярного тубуса микроскопа 30,5 мм. Камера позволит выводить изображение на монитор, фиксировать фото и видео, демонстрировать наблюдение группе. Опциональные окуляры 5х расширят поле зрения для обзорного осмотра крупных объектов, окуляры 15х и 20х увеличат максимальное увеличение до 60х и 80х соответственно. Окуляр 10х со шкалой упростит измерение размеров структур в поле зрения.

Препаровальный набор с пинцетами, иглами и ножницами необходим для работы с биологическими образцами. Для пайки под микроскопом потребуется паяльник с тонким жалом, флюс, припой. Зарядное устройство для аккумуляторов NiMH обеспечит автономную работу в поле. Дополнительные осветители с гибкими световодами расширят возможности освещения сложных объектов.

Итог

Микроскоп стерео МС-1 вар.1C — компактный инструмент для любительской стереомикроскопии, пайки, энтомологии, минералогии и учебных задач. Три фиксированных увеличения 10х, 20х, 40х, рабочее расстояние 57 мм и два встроенных светодиодных осветителя обеспечивают универсальность применения. Автономное питание от аккумуляторов позволяет работать в полевых условиях. Полностью металлическая конструкция и оптическая схема Грену с просветлёнными линзами гарантируют стабильность настроек и качество изображения. Бинокулярная насадка поддерживает установку цифровой камеры через переходник. Модель подходит для старта в стереомикроскопии и решения практических задач начального и среднего уровня сложности.
