Микроскоп стерео МС-2-ZOOM Acro

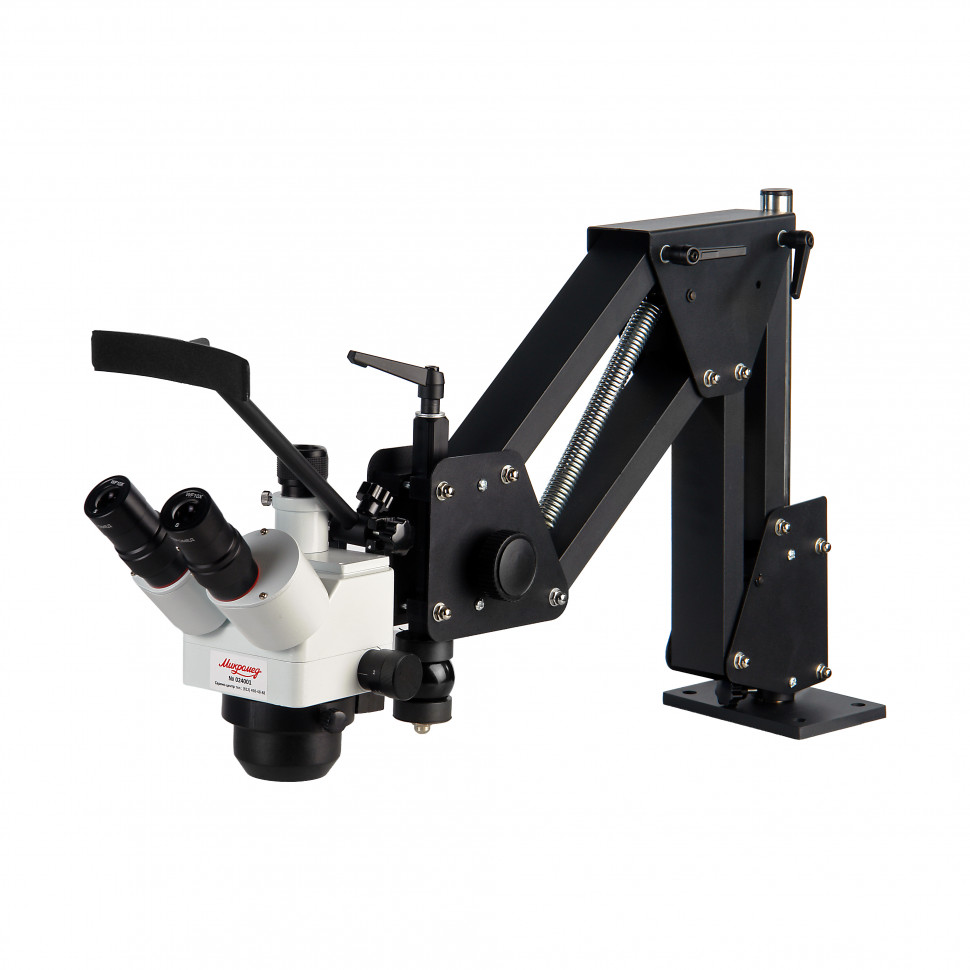

Микроскоп стерео МС-2-ZOOM Acro — промышленный стереомикроскоп на рычажном штативе с 6 степенями свободы

Что можно рассмотреть и сделать

Что можно рассмотреть и сделать

МС-2-ZOOM Acro создаёт прямое стереоскопическое изображение объёмных и плоских объектов, что позволяет видеть не только детали, но и глубину. Это принципиально отличается от плоского изображения биологических микроскопов проходящего света: здесь наблюдатель воспринимает пространственное расположение элементов объекта, что критически важно для точных монтажных операций, где требуется координация движений рук под визуальным контролем. Микроскоп работает с непрозрачными объектами без специальной пробоподготовки — достаточно разместить объект под головкой и настроить фокус. Типичные задачи: монтаж и пайка электронных компонентов, контроль качества на производстве, реставрация артефактов, сборочные операции на конвейере, досмотр ювелирных изделий.

Рабочее расстояние и удобство работы

Рабочее расстояние 85 мм сохраняется постоянным на всём диапазоне увеличений объектива — от минимального до максимального зума фокусировка не сбивается. Это даёт достаточный просвет под головкой для манипуляций руками и инструментом непосредственно во время наблюдения: можно паять, собирать, корректировать положение деталей, не теряя объект из поля зрения. Дополнительные оптические насадки на блок объективов меняют рабочее расстояние от 28 мм (насадка 2х для максимального увеличения с минимальным просветом) до 172 мм (насадка 0.5х для работы с крупногабаритными объектами или там, где требуется значительный зазор между головкой и образцом). Специальный складной рычажный штатив обеспечивает 6 степеней свободы: головка перемещается по вертикали от 142 до 585 мм, по горизонтали в радиусе от 360 до 800 мм, поворачивается на ±15°/±15°/±270° относительно собственных осей и вращается на 360° в кронштейне вокруг штативной штанги. Это позволяет размещать исследуемый объект в любой точке рабочего пространства, включая зоны вне лабораторного стола, и адаптировать угол наблюдения под конкретную задачу. Рычажная конструкция с пружинным противовесом обеспечивает лёгкое перемещение головки по вертикали без излишних усилий, усилие перемещения регулируется, предусмотрен фиксатор положения.

Диапазон увеличения

В базовой комплектации с окулярами SWF 10х/23 микроскоп обеспечивает увеличение от 10х до 40х благодаря плавному изменению кратности объективов от 1х до 4х. Плавная регулировка зума выполняется парой маховиков на корпусе головки, коэффициент зуммирования 4. Точная фокусировка сохраняется на любом промежуточном значении увеличения — перефокусировать при смене зума не требуется. Дополнительные окуляры (WF 5х/20, WF 15х/15, WF 20х/10) и оптические насадки на блок объективов (0.5х, 0.75х, 1.5х, 2х) расширяют общий диапазон увеличений от 2.5х до 160х. Этот диапазон перекрывает задачи от обзорного осмотра крупных узлов до детального контроля микроструктуры. Стереомикроскопы этого класса имеют более скромный верхний предел увеличения по сравнению с биологическими микроскопами проходящего света, но их преимущество — сохранение объёмного восприятия, большое рабочее расстояние и возможность работы с непрозрачными объектами без сложной пробоподготовки.

Конструкция и технологии

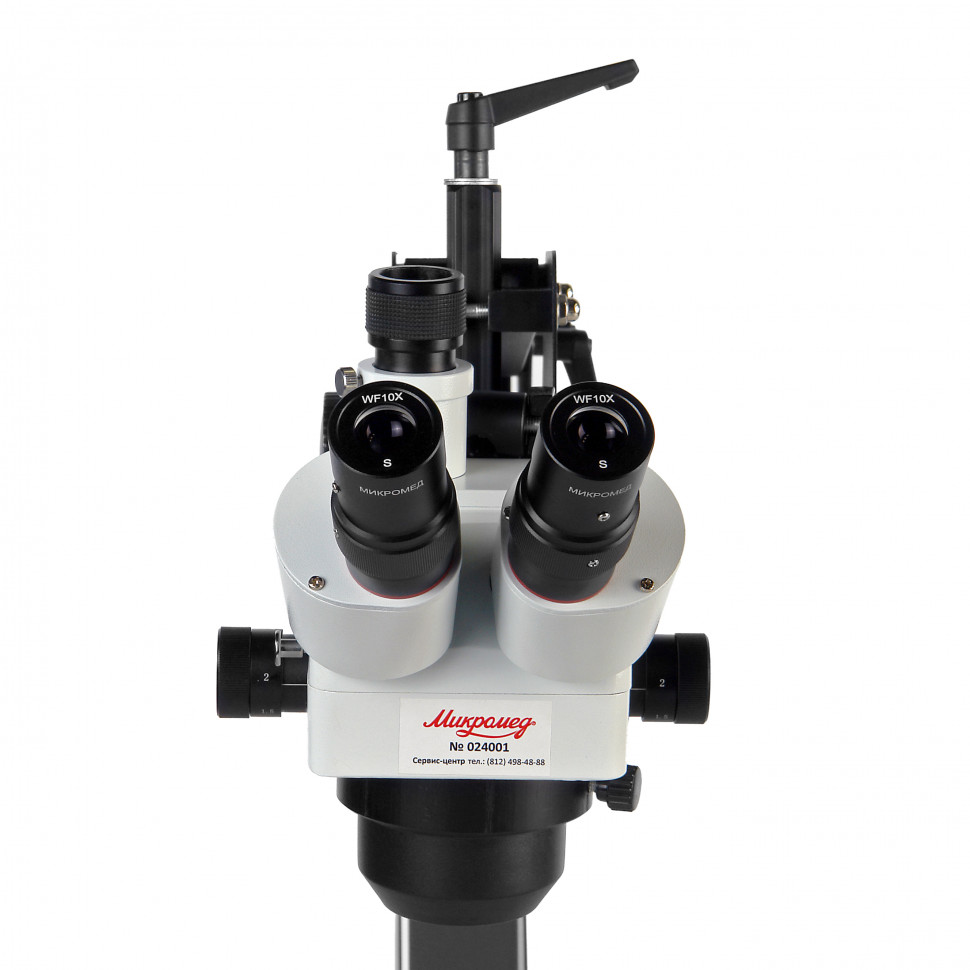

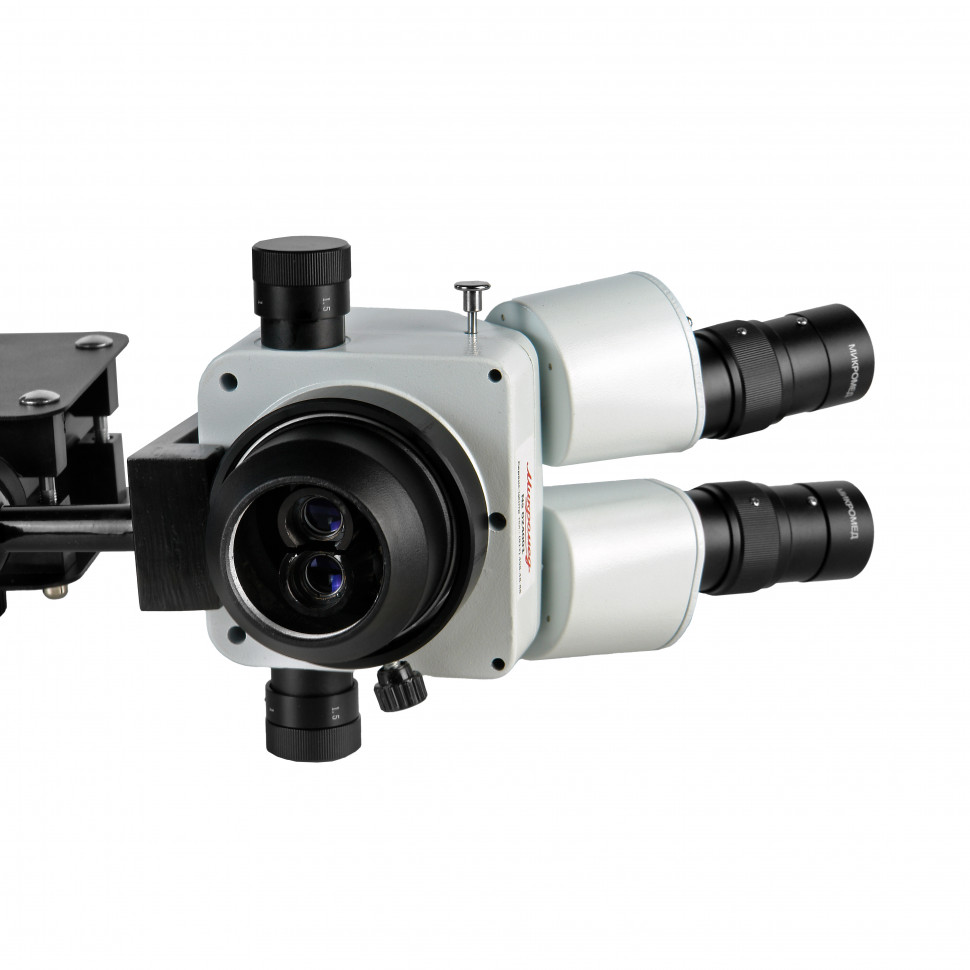

Оптическая головка построена по схеме Грену: пара одинаковых объективов установлена под углом к плоскости объекта, что создаёт яркое трёхмерное изображение при компактной конструкции. Объективы рассчитаны и изготовлены с исправленными аберрациями, обеспечивая высокую резкость и яркость во всём диапазоне увеличений. Тринокулярная насадка включает два окулярных тубуса с углом наклона 45° и отдельный тубус канала визуализации с посадочным диаметром 23.2 мм для установки окулярной камеры. Оптический переключатель светового потока позволяет направлять свет либо полностью на оба окуляра (режим 100 для визуального наблюдения), либо распределять 50:50 между правым окуляром и каналом визуализации — это сохраняет возможность одновременного визуального контроля и цифровой фиксации. Тубус визуализации снабжён механизмом подвижки камеры по оси для точной настройки соответствия фокусировки оптического и цифрового изображения. Оба окулярных тубуса имеют собственную диоптрийную коррекцию в пределах ±5 дптр, межзрачковое расстояние настраивается от 55 до 75 мм.

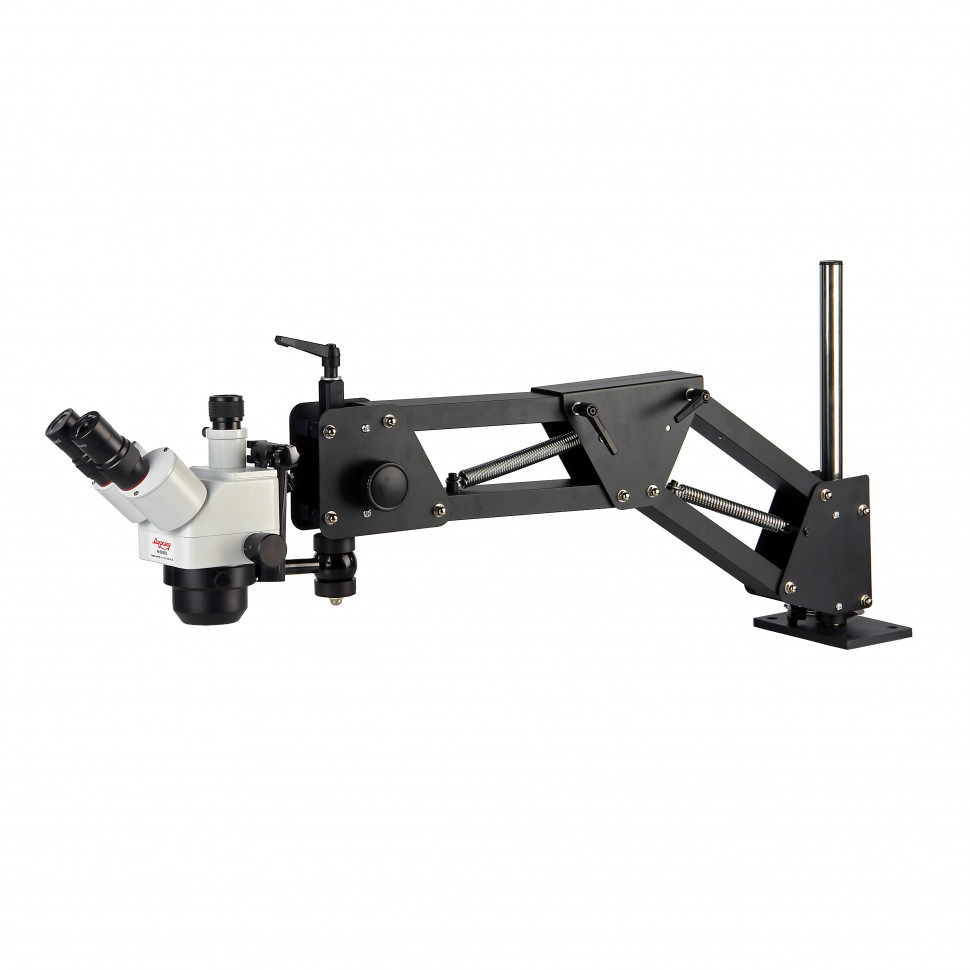

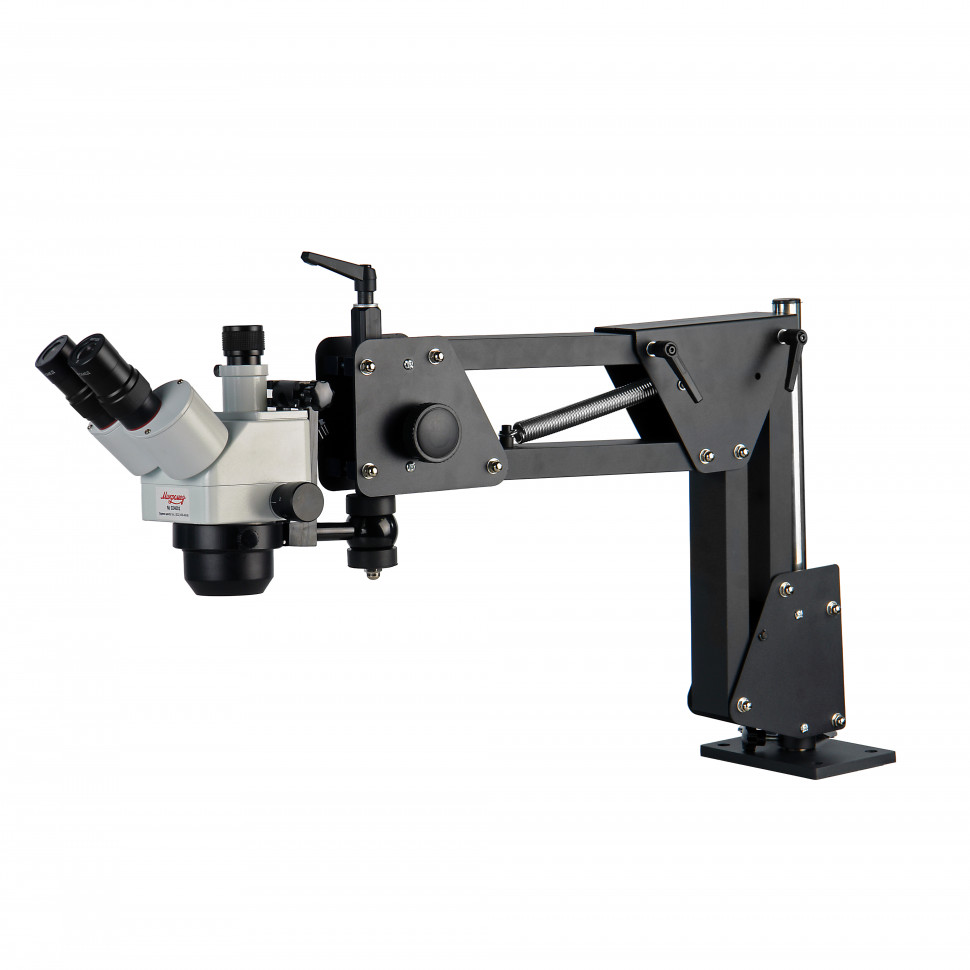

Фокусировка осуществляется демпфированным зубчато-реечным механизмом, встроенным в штатив, с ходом 50 мм. Демпфирование обеспечивает плавность хода без рывков и самопроизвольного смещения фокуса. Штативная штанга высотой 400 мм изготовлена из стали, складная рычажная конструкция позволяет свести занимаемое микроскопом рабочее пространство к минимуму при хранении или временном выводе из работы. Штатив закрепляется на рабочей поверхности с помощью монтажного комплекта из поставки. Головка весит 1800 г, штатив — 4650 г. Посадочный диаметр головки 76 мм совместим с другими головками серии (МС-5-ZOOM, МС-6-ZOOM, МС-7-ZOOM, MC-А-0650, MC-А-0880 и аналогичные с тем же диаметром), что позволяет адаптировать штатив под различные задачи простой заменой оптического блока.

В комплект включён Т-образный подголовник с зажимом для крепления к штативу. Подголовник снижает нагрузку на шейный отдел позвоночника при длительных наблюдениях, создавая дополнительную опору для головы, что критически важно при многочасовых монтажных или контрольных операциях. Рабочий диапазон температур от 5 до 40°C, относительная влажность 20–90%.

Кому подойдет

Микроскоп МС-2-ZOOM Acro ориентирован на промышленное применение и профессиональные задачи, требующие высокой степени свободы позиционирования оптической головки. Штатив с 6 степенями свободы и широким диапазоном перемещений незаменим на сборочных конвейерах, где объект наблюдения фиксирован на технологической оснастке, а микроскоп необходимо подвести и сориентировать под нужным углом. Реставрационные мастерские получают возможность работать с крупногабаритными артефактами, выступающими за пределы стандартного предметного столика. Промышленные лаборатории контроля качества используют комбинацию плавного зума с фиксированным рабочим расстоянием для быстрого переключения между обзорным осмотром и детальной инспекцией без перефокусировки. Тринокулярная насадка с переключаемым каналом визуализации позволяет фиксировать результаты контроля в цифровом виде без прерывания визуального наблюдения, что важно для документирования дефектов и формирования отчётности. Т-образный подголовник делает микроскоп пригодным для длительных непрерывных сеансов работы без избыточной усталости оператора. Складная конструкция штатива подходит для лабораторий с ограниченным рабочим пространством или для мобильных контрольных точек.

Что важно знать заранее

Осветители не входят в базовую комплектацию и приобретаются отдельно. Для работы потребуется выбрать подходящий источник света в зависимости от задач: светодиодный осветитель Dual Goose LED на гибких стойках для универсального применения, кольцевой оптоволоконный осветитель для равномерного бестеневого освещения, одинарный или двойной оптоволоконный осветитель для направленного света под произвольным углом. Без внешнего освещения работа возможна только с самосветящимися объектами или при достаточном внешнем освещении рабочей зоны, что резко ограничивает контраст и детализацию изображения.

Штатив требует монтажа к рабочей поверхности стола винтами из комплекта или другим крепежом в зависимости от материала столешницы. Без надёжного крепления микроскоп теряет устойчивость при манипуляциях с головкой на вынесенных рычагах. Вес штатива 4650 г, головки 1800 г — необходимо учитывать при планировании рабочего места и выборе несущей конструкции стола.

Расширенный диапазон увеличений от 2.5х до 160х достигается только с дополнительными окулярами и оптическими насадками, которые приобретаются отдельно. В базовой комплектации доступен диапазон 10х–40х. Оптические насадки изменяют не только увеличение, но и рабочее расстояние, и поле зрения: насадка 2х сокращает рабочее расстояние до 28 мм и поле зрения до 1.3 мм (с окуляром WF 20х/10 на максимальном зуме 4х), что подходит для детального контроля мелких элементов, но ограничивает свободу манипуляций под головкой; насадка 0.5х увеличивает рабочее расстояние до 172 мм и поле зрения до 46 мм (с окуляром SWF 10х/23 на минимальном зуме 1х), что даёт обзорный охват и большой зазор для работы с крупными объектами, но снижает детализацию. Подбор оптики под конкретную задачу требует понимания этих взаимосвязей.

Окуляр WF 10х/22 со шкалой позволяет проводить измерение линейных размеров деталей объектов непосредственно в поле зрения, но требует калибровки с использованием калибровочного слайда XY — оба аксессуара приобретаются отдельно.

Комплектация

• Оптическая головка — в сборе с блоком объективов переменного увеличения 1х–4х, окулярными тубусами с углом наклона 45°, тубусом канала визуализации, механизмом зуммирования и оптическим переключателем светового потока
• Окуляр SWF 10х/23 — 2 шт, широкоугольные окуляры для базового диапазона увеличений 10х–40х
• Резиновые наглазники — 2 шт, для комфортного визуального наблюдения
• Тубус канала визуализации — с посадочным диаметром 23.2 мм и механизмом фокусировки для установки окулярной камеры
• Штатив с кольцевым держателем — в сборе, складной рычажный с 6 степенями свободы, пружинным противовесом, регулировкой усилия перемещения и фиксатором, встроенным зубчато-реечным механизмом фокусировки
• Т-образный подголовник с зажимом — для снижения нагрузки на шейный отдел при длительной работе
• Монтажный комплект — крепёж для установки штатива на рабочую поверхность
• Чехол пылезащитный для головки, упаковка, руководство по эксплуатации

Комплект обеспечивает немедленный старт визуальных наблюдений в диапазоне 10х–40х при наличии внешнего источника света. Для цифровой фиксации необходимо докупить окулярную камеру с адаптером под посадочный диаметр 23.2 мм. Для расширения диапазона увеличений и рабочих расстояний — дополнительные окуляры и оптические насадки. Осветители и измерительные аксессуары приобретаются отдельно в зависимости от задач.

Рекомендуемые аксессуары

Осветители. Выбор зависит от характера объектов и условий работы. Светодиодный Dual Goose LED на гибких стойках универсален для большинства задач. Кольцевой оптоволоконный осветитель с адаптером МС-2 создаёт равномерное бестеневое освещение по контуру объектива, что критически важно для контроля качества поверхностей и выявления микродефектов. Одинарный оптоволоконный осветитель HL-150 обеспечивает направленный свет под произвольным углом, двойной вариант даёт возможность раздельно регулировать освещение с двух сторон для управления контрастом и выявления рельефа.

Оптические насадки 0.5х, 0.75х, 1.5х, 2х. Меняют кратность системы, рабочее расстояние и поле зрения, адаптируя микроскоп под конкретную задачу без смены головки.

Дополнительные окуляры WF 5х/20, WF 15х/15, WF 20х/10. Расширяют диапазон увеличений в комбинации с объективами и насадками. Окуляр WF 10х/22 со шкалой совместно с калибровочным слайдом XY позволяет проводить линейные измерения непосредственно в поле зрения.

Окулярная камера с ПО. Устанавливается в тубус канала визуализации для цифровой фиксации изображения, документирования результатов контроля и формирования отчётов.

Итог

Микроскоп стерео МС-2-ZOOM Acro — промышленный стереомикроскоп для задач, требующих высокой степени свободы позиционирования оптической головки относительно объекта. Рычажный штатив с 6 степенями свободы, широким диапазоном перемещений и складной конструкцией позволяет работать с крупногабаритными объектами, размещать точку наблюдения вне стола, адаптировать угол обзора под технологическую оснастку. Плавное зум-увеличение от 10х до 40х с сохранением фокуса и постоянное рабочее расстояние 85 мм обеспечивают быстрое переключение между обзором и детализацией без перенастройки. Тринокулярная насадка с оптическим переключателем светового потока сохраняет визуальное наблюдение при одновременной цифровой фиксации. Т-образный подголовник делает микроскоп пригодным для длительных непрерывных сеансов работы. Совместимость с широкой линейкой дополнительной оптики и осветителей позволяет настроить систему под специфические требования промышленного контроля, сборки, реставрации.
