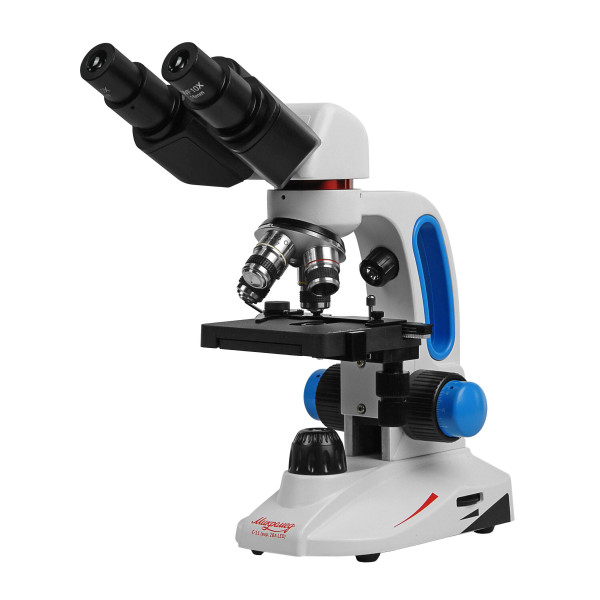

Микроскоп биологический Микромед С-11 (вар. 2ВА LED) в кейсе

Микромед С-11 (вар. 2ВА LED) — биологический микроскоп с двумя типами освещения и автономным питанием

Что можно увидеть или сделать на практике

Что можно рассмотреть

Микромед С-11 оснащён двумя осветителями — проходящего и отражённого света, что позволяет изучать как прозрачные, так и непрозрачные объекты. В режиме проходящего света вы рассматриваете тонкие срезы тканей, готовые окрашенные препараты клеток растений и животных, микроорганизмы в капле воды, срезы стеблей и корней, крылья и лапки насекомых. Диапазон увеличения от 40х до 1000х позволяет увидеть структуру клеток, хлоропласты, ядра, а на максимальном увеличении с иммерсионным объективом — бактерии и крупные органеллы клеток. Отражённый свет работает с объективами 4х и 10х и предназначен для изучения непрозрачных объектов: минералов, монет, кристаллов, насекомых целиком, поверхности листьев и лепестков — всего, что не пропускает свет и не требует специальной подготовки.

Подготовка образцов

Для проходящего света нужны тонкие прозрачные препараты на предметных стёклах — свет должен пройти сквозь образец. Это могут быть готовые фабричные препараты или самостоятельно изготовленные временные: тонкий срез лука, капля водоёмной воды, раздавленная ягода под покровным стеклом. Толстые или плотные объекты в проходящем свете не рассмотреть. Отражённый свет снимает это ограничение: объект можно положить прямо на предметный столик без всякой подготовки, лишь бы он был достаточно плоским и помещался под объективом.

Формат работы

Наблюдение ведётся через бинокулярную насадку Зидентопфа с наклоном окулярных тубусов 30 градусов — удобная поза снижает усталость при длительной работе. Насадка поворачивается на 360 градусов вокруг оптической оси, что полезно при групповых занятиях: один ученик рассмотрел препарат, повернул насадку — следующий смотрит, не перемещая сам микроскоп. Межзрачковое расстояние регулируется в диапазоне 54–75 мм, диоптрийная коррекция на левом тубусе компенсирует разницу зрения между глазами. В левый окулярный тубус можно установить цифровую камеру с посадочным диаметром 23,2 мм для вывода изображения на экран компьютера, записи фото и видео.

Конструкция и технологии

В комплект входят четыре ахроматических объектива: 4х/0,1, 10х/0,25, 40х/0,65 и иммерсионный 100х/1,25. Все объективы рассчитаны на конечную длину тубуса 160 мм и толщину покровного стекла 0,17 мм. Ахроматическая коррекция — базовый уровень устранения цветовых искажений, достаточный для учебных задач: в центре поля зрения изображение резкое и контрастное, по краям возможны небольшие хроматические аберрации. Оптические поверхности линз имеют просветляющее покрытие, снижающее потери света и повышающее контраст. Объективы 40х и 100х оснащены подпружиненной оправой: если случайно опустить объектив на препарат слишком резко, пружина сожмётся, защитив и линзу, и покровное стекло от повреждения. Парфокальная высота всех объективов 33 мм обеспечивает парфокальность: при смене увеличения вращением револьверного устройства объект остаётся в поле зрения, требуется лишь небольшая подстройка фокуса.

Окуляры WF 10х/16 мм относятся к типу широкого поля — число 16 мм указывает диаметр видимого поля, что делает наблюдение комфортнее по сравнению со стандартными окулярами. Посадочный диаметр 23,2 мм — распространённый стандарт, позволяющий при необходимости использовать окуляры других увеличений.

Осветитель проходящего света состоит из светодиода белого спектра, коллектора и конденсора с числовой апертурой 0,65. Конструкция упрощена специально для начинающих: конденсор не требует центрировки и не имеет ирисовой диафрагмы для регулировки апертуры. Это ограничивает возможности тонкой настройки контраста, но упрощает работу и исключает типичные ошибки новичков. Осветитель отражённого света расположен в верхней части штатива и направляет свет сверху на образец. Он эффективен только с объективами 4х и 10х — при более высоких увеличениях объектив перекрывает световой поток. Оба осветителя имеют плавную регулировку яркости, что позволяет подобрать оптимальное освещение для любого препарата.

Питание осветителей — от трёх батарей типа АА. Это обеспечивает автономность: микроскоп можно использовать в полевых условиях, на экскурсиях, в походах, везде, где нет электросети. При стационарной работе можно подключить сетевой адаптер 5В/1А с разъёмом DC 5,5 мм или Power Bank с таким же выходом — эти устройства приобретаются отдельно.

Предметный столик — механический двухкоординатный, размером 105 на 95 мм. Препарат перемещается с помощью двух рукояток, расположенных на одной оси, в диапазоне 55 мм по оси X и 18 мм по оси Y. Перемещение обеспечивается зубчато-реечными передачами без люфтов. На столике нанесены координатные шкалы с ценой деления 1 мм и нониусами для точного позиционирования — это позволяет вернуться к определённому участку препарата по записанным координатам.

Фокусировочный механизм зубчато-реечного типа управляется двумя рукоятками на общей оси: грубой и тонкой фокусировки. Фокусировка осуществляется перемещением предметного столика по вертикали в диапазоне 22 мм. Ход тонкой фокусировки составляет 3 мм на один оборот рукоятки, что обеспечивает точную настройку резкости на больших увеличениях. Ограничительный винт с контргайкой предотвращает удар объектива о препарат при неосторожной фокусировке.

Штатив и основание микроскопа изготовлены из алюминиевого сплава, детали механизмов — из стали и латуни. Металлическая конструкция обеспечивает устойчивость, точность настроек и долговечность, что важно для интенсивного использования в учебных классах. Микроскоп поставляется в жёстком кейсе с точными вырезами под прибор и аксессуары — это облегчает транспортировку и защищает оптику при переездах.

Кому подойдет

Микромед С-11 (вар. 2ВА LED) рассчитан на учебные задачи и любительские исследования. Он подходит школьникам для изучения биологии и экологии, студентам начальных курсов для лабораторных работ, педагогам для демонстрационных занятий. Два типа освещения расширяют возможности: биологические препараты изучаются в проходящем свете, а минералы, монеты, насекомые — в отражённом. Автономное питание от батарей делает микроскоп удобным для полевых исследований, школьных экскурсий, работы в местах без доступа к электросети. Любители микроскопии оценят полную комплектацию с набором из четырёх объективов, включая иммерсионный 100х, и возможность мобильного использования. Для тех, кто начинает осваивать микроскопию, упрощённый конденсор без настроек снижает порог входа и позволяет сразу получать качественное изображение.

Что важно знать заранее

Батареи типа АА в комплект не входят — их нужно приобрести отдельно. Понадобятся три штуки, можно использовать одноразовые элементы питания или аккумуляторы. Сетевой адаптер 5В/1А также докупается отдельно, если планируется стационарная работа без батарей.

Отражённый свет эффективен только с объективами 4х и 10х. На увеличениях 40х и 100х объектив находится слишком близко к образцу и перекрывает световой поток, поэтому непрозрачные объекты на этих увеличениях рассматривать не получится. Максимальное общее увеличение в режиме отражённого света составляет 100х.

Для работы с иммерсионным объективом 100х требуется иммерсионное масло — оно заполняет пространство между линзой объектива и покровным стеклом, устраняя потери света на границе воздуха. В комплекте есть флакон объёмом 4 мл, этого хватит на несколько десятков наблюдений, но со временем масло потребуется докупить. После каждого использования линзу объектива и покровное стекло нужно очищать специальной салфеткой.

Упрощённая конструкция конденсора удобна для начинающих, но исключает методы контрастирования: нет тёмного поля, фазового контраста, возможности точной настройки числовой апертуры конденсора. Это ограничивает возможности наблюдения живых неокрашенных клеток с низким собственным контрастом — такие объекты в светлом поле видны плохо.

Ахроматическая коррекция объективов — базовый уровень устранения аберраций. Изображение резкое и контрастное в центре поля зрения, но по краям могут быть заметны цветовые искажения и небольшое падение резкости. Для учебных и любительских задач это приемлемо, но для научной работы с высокими требованиями к качеству изображения потребуются объективы более высокого класса.

Комплектация

• Штатив со встроенными осветителями — проходящего света в основании и отражённого света в верхней части, с револьверным устройством на 4 объектива и механизмом фокусировки
• Бинокулярная насадка Зидентопфа — поворотная, с наклоном окулярных тубусов 30 градусов, межзрачковое расстояние 54–75 мм, диоптрийная коррекция на левом тубусе
• Предметный столик механический — размер 105 на 95 мм, с препаратодержателем, диапазон перемещения 55 на 18 мм, координатные шкалы с нониусами
• Объектив ахромат 4х/0,1 160/- — начальное увеличение, обзорный осмотр препарата
• Объектив ахромат 10х/0,25 160/0,17 — среднее увеличение для детального рассмотрения
• Объектив ахромат 40х/0,65 (S) 160/0,17 — высокое увеличение, подпружиненная оправа защищает от повреждений
• Объектив ахромат 100х/1,25 (S) OIL 160/0,17 — иммерсионный объектив для максимального увеличения 1000х, подпружиненная оправа
• Окуляры WF 10х/16 мм — 2 штуки, широкое поле зрения
• Иммерсионное масло — флакон 4 мл для работы с объективом 100х
• Жёсткий кейс — для транспортировки и хранения микроскопа
• Заглушки окулярных тубусов (2 шт), пылезащитный чехол, руководство по эксплуатации

Комплект полный и позволяет начать работу сразу после покупки батарей. Все четыре объектива входят в поставку, докупать дополнительную оптику для базовых задач не требуется.

Рекомендуемые аксессуары

• Батареи или аккумуляторы АА — 3 штуки, необходимы для автономной работы
• Сетевой адаптер 5В/1А с разъёмом DC 5,5 мм — для стационарного использования без замены батарей
• Предметные и покровные стёкла — для изготовления временных препаратов
• Набор готовых препаратов — срезы тканей, клетки, микроорганизмы для учебных занятий
• Набор для приготовления препаратов — предметные и покровные стёкла, пипетки, красители для самостоятельного изготовления образцов
• Цифровая окулярная камера — с посадочным диаметром 23,2 мм для фото- и видеосъёмки, вывода изображения на экран
• Дополнительное иммерсионное масло — когда закончится комплектный флакон

Итог

Микромед С-11 (вар. 2ВА LED) — учебный биологический микроскоп с увеличением от 40х до 1000х и двумя типами освещения. Проходящий свет позволяет изучать клетки, ткани и микроорганизмы на прозрачных препаратах, отражённый — рассматривать минералы, монеты и насекомых без специальной подготовки на малых увеличениях. Автономное питание от батарей делает прибор удобным для полевых исследований и работы вне лаборатории. В комплекте четыре ахроматических объектива, включая иммерсионный 100х, механический столик с координатами, бинокулярная насадка и жёсткий кейс для транспортировки. Упрощённая конструкция конденсора снижает порог входа для начинающих, но ограничивает возможности тонкой настройки контраста. Микроскоп рассчитан на школьников, студентов, педагогов и любителей микроскопии, которым нужен универсальный инструмент с полной комплектацией и возможностью мобильного использования.
