Микроскоп Levenhuk 450T, тринокулярный

Levenhuk 450T — тринокулярный микроскоп 40–1000× с механическим столиком и масляной иммерсией для учебных и лабораторных исследований

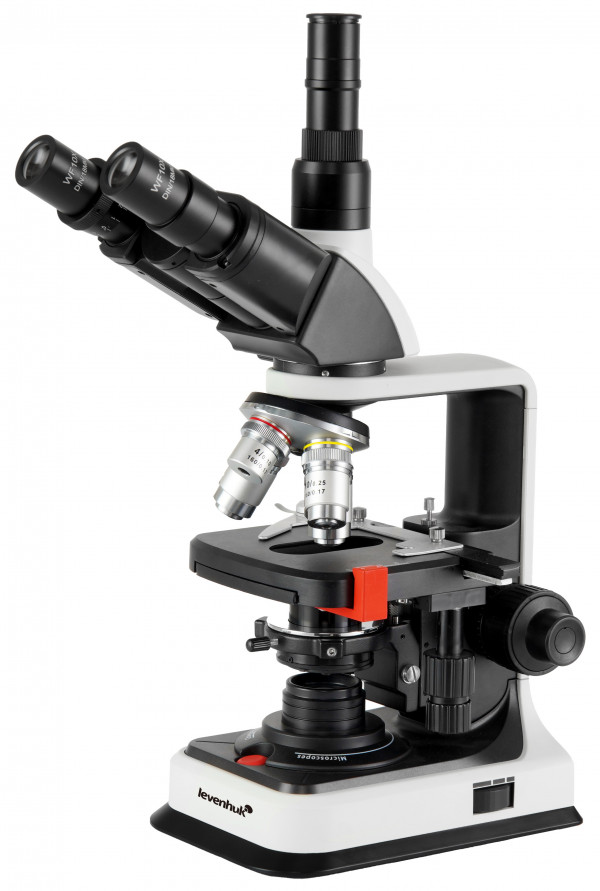

Levenhuk 450T — биологический микроскоп проходящего света с тринокулярной насадкой, двухкоординатным механическим столиком и полным набором ахроматических объективов до 100× с масляной иммерсией. Диапазон увеличения 40–1000× перекрывает задачи от обзорного изучения препаратов до детального анализа клеточных структур. Прибор ориентирован на студентов естественнонаучных специальностей, учебные лаборатории вузов и колледжей, небольшие клинические и ветеринарные лаборатории, а также опытных любителей микроскопии, которым важна возможность цифровой документации наблюдений.

Что можно увидеть или сделать на практике

Что можно рассмотреть

Микроскоп Levenhuk 450T работает методом светлого поля в проходящем свете — основным способом биологической микроскопии. На малых увеличениях 40–100× видны общая структура тканей, крупные клетки растений с клеточными стенками и хлоропластами, многоклеточные организмы вроде инфузорий и коловраток, срезы органов. Средние увеличения 400× показывают детали клеток — ядра, цитоплазму, вакуоли, форменные элементы крови. На максимальном увеличении 1000× с масляной иммерсией различимы бактерии, дрожжевые клетки, внутриклеточные структуры, детали окрашенных гистологических препаратов. Числовая апертура масляного объектива 1,25 обеспечивает разрешение около 0,27 мкм — этого достаточно для изучения большинства микроорганизмов и тканевых структур в учебных и базовых клинических исследованиях.

Подготовка образцов

Метод проходящего света требует тонких прозрачных препаратов на предметных стёклах — свет должен пройти сквозь образец. Подходят готовые окрашенные препараты тканей и микроорганизмов, временные препараты водных культур простейших, тонкие срезы растительных объектов, мазки крови. Объективы рассчитаны на работу с покровным стеклом толщиной 0,17 мм. Для объектива 100× обязательно нанесение иммерсионного масла между фронтальной линзой объектива и покровным стеклом — масло устраняет потери света на границах воздух-стекло и позволяет реализовать высокую числовую апертуру. Флакон масла входит в комплект.

Формат работы

Основной режим наблюдения — визуальный, через пару окуляров 10× в бинокулярную часть насадки. Тринокулярная конструкция дополнена третьим вертикальным портом с адаптером C-mount 1× для установки цифровой камеры. Камера подключается параллельно окулярам, изображение можно выводить на экран компьютера для демонстрации, фото- и видеофиксации, морфометрических измерений в специализированном ПО. Это критично для учебного процесса, документирования результатов анализов, архивирования данных. Камера приобретается отдельно, адаптер уже в комплекте.

Конструкция и технологии

Насадка типа Зидентопф с углом наклона 30° снижает нагрузку на шейный отдел при длительной работе. Поворот на 360° позволяет ориентировать окуляры в удобную сторону при групповых наблюдениях или установке прибора в углу стола. Межзрачковое расстояние регулируется в диапазоне 48–75 мм, один окуляр имеет диоптрийную коррекцию ±5 диоптрий для компенсации разницы зрения между глазами или работы без очков при близорукости или дальнозоркости в указанных пределах.

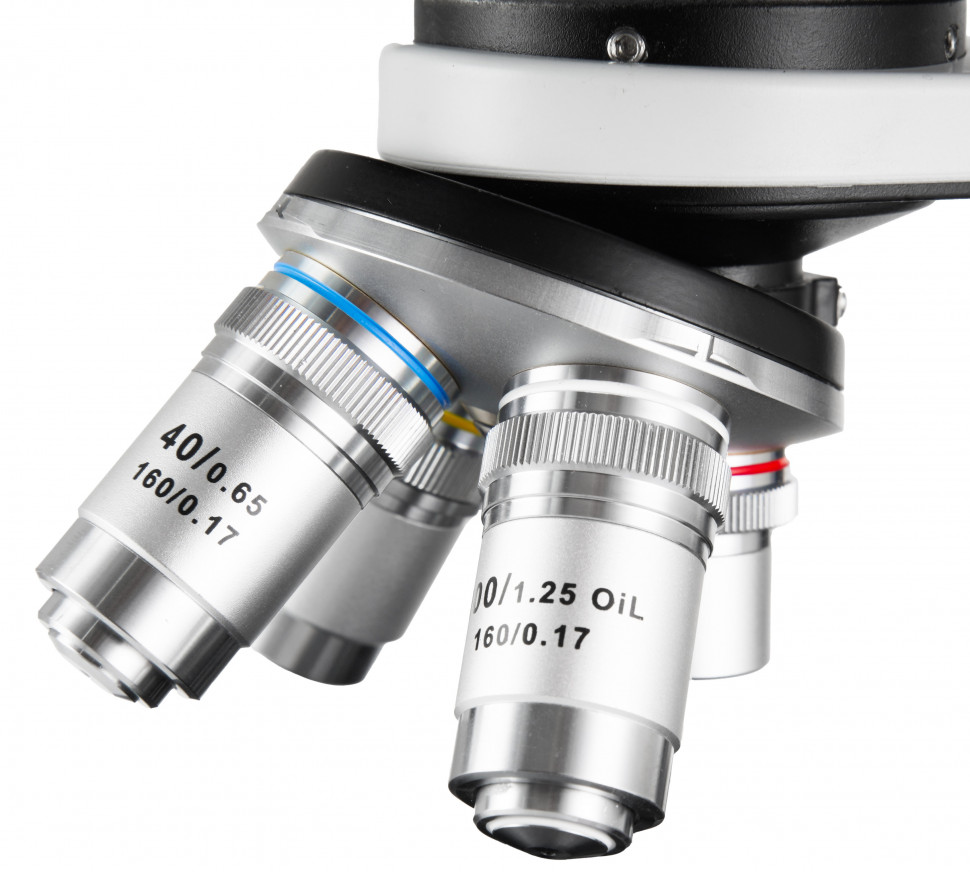

Четыре ахроматических объектива 4×, 10×, 40× и 100× закреплены в поворотном револьвере. Ахроматическая коррекция устраняет основные цветовые искажения в сине-красной зоне спектра, но не обеспечивает абсолютно плоского поля зрения и полной цветопередачи по всему полю — это базовый уровень оптики, достаточный для учебных задач и рутинных лабораторных исследований. Объективы парфокальны с высотой 45 мм — при смене увеличения изображение остаётся близким к фокусу, требуется лишь подстройка точным винтом. Объективы 40× и 100× снабжены пружинящими оправами: при случайном контакте с препаратом оправа сжимается, защищая фронтальную линзу и предметное стекло от повреждения. Рабочее расстояние закономерно уменьшается с ростом кратности: от 36,5 мм у объектива 4× до 0,13 мм у масляного 100× — последний буквально касается покровного стекла через тонкий слой масла, что требует аккуратности.

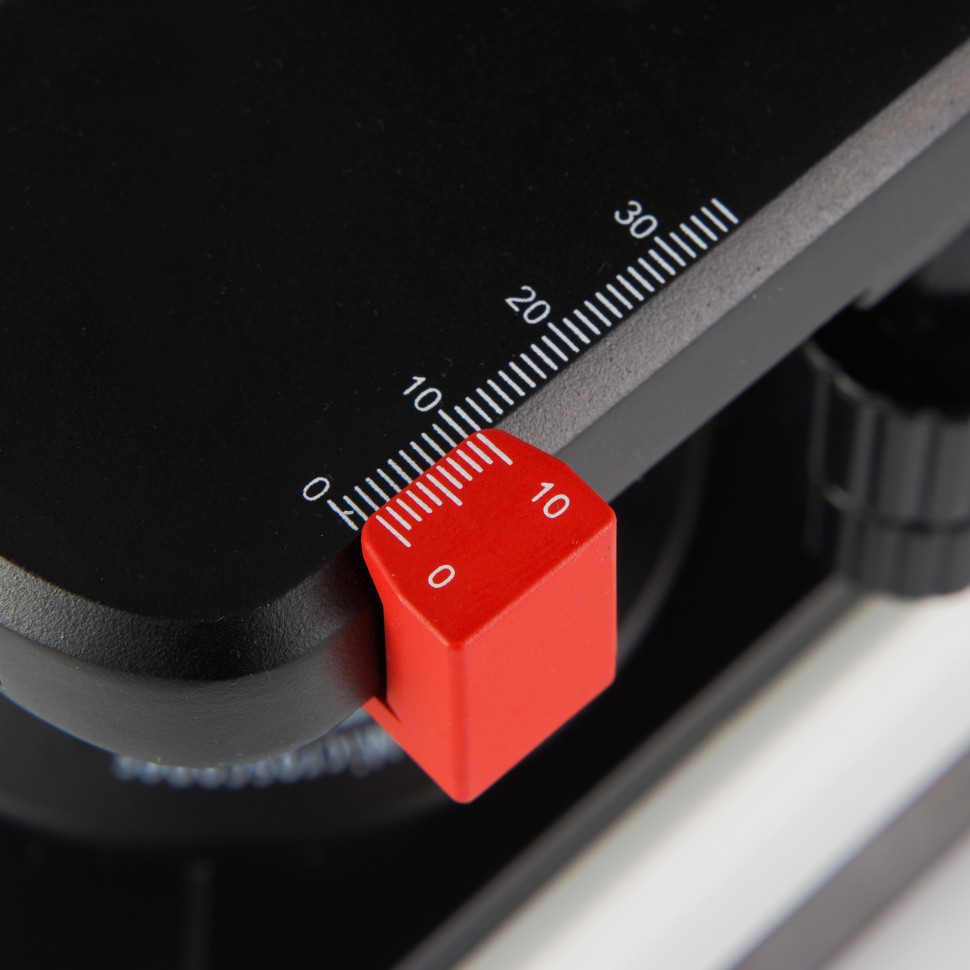

Двухкоординатный механический предметный столик 110×120 мм перемещает препарат с помощью коаксиальных рукояток в пределах 70×30 мм. Каждая координата оснащена нониусной шкалой для точного возврата к заданной точке препарата — это важно при изучении серийных срезов, подсчёте клеток в заданных полях зрения, повторных измерениях. Столик упрощает поиск объектов на большом увеличении, когда поле зрения мало и сдвиг препарата вручную неудобен.

Конденсор Аббе с числовой апертурой 1,25 и ирисовой диафрагмой фокусирует свет от нижнего светодиода на препарат. Высокая апертура конденсора согласована с апертурой масляного объектива 1,25 и позволяет полностью использовать его разрешающую способность. Ирисовая диафрагма регулирует апертурный угол светового конуса: закрытие диафрагмы увеличивает контраст изображения за счёт глубины резкости, но снижает разрешение; открытие повышает яркость и разрешение, но уменьшает контраст. Оптимальное положение диафрагмы — около 70–80% от апертуры используемого объектива. Держатель фильтра в конденсоре позволяет установить светофильтры для коррекции цветовой температуры или повышения контраста при работе с определёнными красителями.

Коаксиальная фокусировка объединяет рукоятки грубой и точной наводки на одной оси с обеих сторон корпуса — рабочей рукой удобно управлять обеими функциями, не перехватывая. Грубая фокусировка перемещает столик на 10 мм, точная обеспечивает шаг 0,002 мм — достаточно для критической фокусировки на максимальном увеличении, где глубина резкости составляет доли микрометра.

Подсветка выполнена на светодиоде мощностью 1 Вт с коллектором. Яркость регулируется плавно. Питание — от сетевого адаптера 100–240 В или от трёх батареек типа AA (приобретаются отдельно). Автономный режим полезен при работе в полевых условиях, в аудиториях без доступа к розетке, при демонстрационных выездах. Светодиод не требует замены ламп и не нагревает препарат, как галогенные источники старого типа.

Корпус выполнен из алюминия — прочного и одновременно лёгкого материала. Масса микроскопа в упаковке 4,56 кг, что допускает транспортировку одним человеком. Рабочий диапазон температур 0...+40 °C позволяет использовать прибор в неотапливаемых помещениях и в жарком климате.

Кому подойдёт

Микроскоп Levenhuk 450T рассчитан на пользователей с базовыми навыками микроскопии, готовых работать с методом светлого поля, масляной иммерсией и тонкими препаратами. Прибор подходит студентам биологических, медицинских, ветеринарных, экологических специальностей для лабораторных работ и курсовых проектов. В учебных заведениях — для оснащения кабинетов биологии, микробиологических и гистологических практикумов, где требуется документирование наблюдений через камеру. В небольших клинических и ветеринарных лабораториях — для анализа мазков крови, мочи, кала, бактериологических посевов. Опытным любителям микроскопии — для изучения природных объектов с возможностью сохранения изображений.

Тринокулярная насадка с адаптером C-mount делает микроскоп удобным для тех, кто планирует вести цифровой архив препаратов, готовить иллюстрации для отчётов и публикаций, проводить морфометрию, демонстрировать препараты группе через проектор. Механический столик важен при работе с серийными препаратами, количественных подсчётах, повторных измерениях в одних и тех же точках.

Прибор не подходит для задач, требующих специальных методов контрастирования. Нет фазового контраста для наблюдения неокрашенных живых клеток, нет тёмного поля для выявления спирохет и подвижных микроорганизмов, нет поляризации для минералогических исследований, нет флуоресценции. Ахроматическая оптика уступает планахроматической и апохроматической по плоскости поля и цветопередаче — для количественной колориметрии и работы с краевыми зонами поля зрения этого недостаточно. Отсутствие инфинити-коррекции ограничивает возможность встраивания в оптический тракт дополнительных модулей (DIC-призм, анализаторов, специализированных фильтров).

Что важно знать заранее

Метод светлого поля требует контрастных объектов. Прозрачные неокрашенные клетки (например, живые культуры клеток, амёбы, бактерии в нативном мазке) видны слабо или не видны вовсе — их необходимо окрашивать витальными или фиксирующими красителями. Для живых объектов без окраски лучше подходят микроскопы с фазовым контрастом или тёмным полем.

Масляная иммерсия — обязательный этап для работы на увеличении 1000×. Между объективом и препаратом наносится капля специального масла. После работы масло необходимо удалить с объектива мягкой салфеткой и линзоочистителем, иначе оно затвердеет и испортит покрытие линз. Масло нельзя наносить на сухие объективы 4×, 10×, 40× — их оптическая схема на это не рассчитана.

Рабочее расстояние объектива 100× всего 0,13 мм — меньше толщины человеческого волоса. Фокусировку на этом увеличении ведут исключительно точным винтом, глядя в окуляр и одновременно контролируя зазор между объективом и препаратом сбоку. Неосторожное вращение грубого винта приведёт к столкновению объектива с препаратом. Пружинящая оправа смягчит удар, но систематические столкновения сокращают срок службы оптики.

Настройка освещения по Кёлеру (центрирование и фокусировка конденсора, регулировка апертурной диафрагмы) заметно улучшает качество изображения, особенно на средних и больших увеличениях. Без настройки картинка будет менее контрастной, с неравномерной яркостью по полю. Инструкция по эксплуатации содержит описание процедуры.

Камера для тринокулярного порта приобретается отдельно. Адаптер C-mount в комплекте подходит для большинства микроскопных USB- и цифровых камер с резьбой C-mount. Разрешение и чувствительность итогового изображения зависят от характеристик камеры, а не от микроскопа.

Комплектация

• Микроскоп — основной корпус с насадкой, предметным столиком, осветителем и механизмом фокусировки
• Ахроматические объективы 4×, 10×, 40xs, 100xs — полный набор для диапазона увеличений 40–1000×, два старших с пружинящими оправами, масляный иммерсионный 100× с числовой апертурой 1,25
• Окуляры WF10x/18 мм, 2 шт. — широкопольные окуляры с полем зрения 18 мм, один с диоптрийной коррекцией
• Конденсор Аббе N.A. 1,25 с ирисовой диафрагмой и держателем фильтра — уже установлен в микроскоп
• Адаптер C-mount 1× — для установки цифровой камеры в тринокулярный порт
• Флакон иммерсионного масла — для работы с объективом 100×
• Сетевой адаптер — для питания от сети 100–240 В
• Кабель USB Type-C — назначение не уточнено в описании, возможно, для питания или управления
• Пылезащитный чехол, инструкция, гарантийный талон

Комплект достаточен для немедленного начала работы при наличии готовых препаратов. Батарейки типа AA для автономного питания приобретаются отдельно. Камера для тринокулярного порта — опциональный аксессуар.

Рекомендуемые аксессуары

Предметные и покровные стёкла — расходный материал для изготовления временных препаратов. Покровные стёкла толщиной 0,17 мм (№ 1,5) необходимы для корректной работы объективов.

Набор для приготовления препаратов — пипетки, препаровальные иглы, пинцет, покровные и предметные стёкла, красители (метиленовый синий, йодный раствор, эозин) для окрашивания живых и фиксированных объектов.

Иммерсионное масло — после расхода комплектного флакона потребуется докупка. Использовать только специализированное масло для микроскопии, не заменять маслом общего назначения.

Салфетки и жидкость для очистки оптики — для удаления иммерсионного масла, пыли, отпечатков пальцев с линз объективов и окуляров без царапин и разводов.

Цифровая камера с креплением C-mount — для фото- и видеосъёмки через тринокулярный порт. Разрешение от 2 Мп для учебной документации, от 5 Мп для морфометрии и публикаций.

Светофильтры — синий или зелёный фильтр устанавливается в держатель конденсора, повышает контраст изображения при работе с ахроматической оптикой и компенсирует цветовую температуру светодиода.

Итог

Levenhuk 450T — универсальный биологический микроскоп учебно-лабораторного класса с продуманной эргономикой, полным набором ахроматической оптики и возможностью цифровой документации. Диапазон 40–1000× с масляной иммерсией покрывает задачи от обзорного изучения тканей до детального анализа клеточных структур и бактерий. Тринокулярная насадка с адаптером C-mount, двухкоординатный механический столик, коаксиальная фокусировка и конденсор Аббе с высокой числовой апертурой делают прибор функциональным инструментом для студенческих практикумов, учебных лабораторий и базовых клинических исследований. Автономное питание от батареек добавляет мобильности. Ограничение одним методом наблюдения — светлым полем — типично для этого ценового сегмента и не критично для большинства учебных и рутинных лабораторных задач при условии правильной подготовки и окрашивания препаратов.
