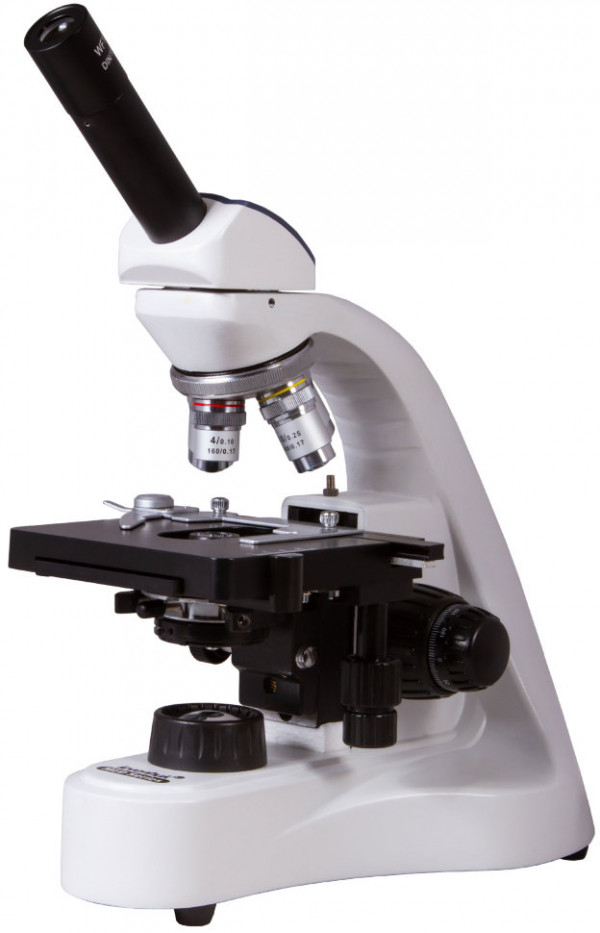

Микроскоп Levenhuk MED 10M, монокулярный

Levenhuk MED 10M — лабораторный микроскоп с регистрацией Росздравнадзора для клинической диагностики

Levenhuk MED 10M — монокулярный биологический микроскоп для работы в медицинских и исследовательских лабораториях. Прибор имеет регистрационное удостоверение Росздравнадзора, что позволяет использовать его для клинической диагностики в медицинских учреждениях Российской Федерации. Диапазон увеличения от 40 до 1000 крат охватывает задачи гистологии, гематологии, микробиологии и паразитологии. Механический предметный столик с препаратоводителем и коаксиальная фокусировка с шагом 0,002 мм обеспечивают точное позиционирование и повторяемость измерений.

Метод наблюдения и практические возможности

Светлое поле проходящего света

Микроскоп работает методом светлого поля — классическим способом наблюдения окрашенных биологических препаратов. Свет проходит через тонкий прозрачный образец на предметном стекле снизу вверх, структуры с различным поглощением света видны как тёмные элементы на светлом фоне. Метод требует предварительной фиксации и окрашивания большинства образцов — живые неокрашенные клетки в светлом поле малоконтрастны. Зато правильно подготовленный и окрашенный препарат даёт чёткое изображение морфологии клеток, тканей, микроорганизмов. В комплекте три светофильтра — синий, зелёный и желтый — для улучшения контраста при наблюдении препаратов с разными красителями. Конденсор Аббе с числовой апертурой 1,25 и ирисовой диафрагмой позволяет настроить освещение под конкретный объектив и добиться высокой разрешающей способности даже при увеличении 1000 крат с иммерсионным объективом 100xs.

Точность и повторяемость

Механический двуслойный предметный столик размером 125×130 мм оснащён препаратоводителем с диапазоном перемещения 70×50 мм. Координаты положения препарата считываются с нониусных шкал, что позволяет документировать расположение интересующих участков и возвращаться к ним при повторном исследовании. Коаксиальная фокусировка разделена на грубую (30 мм хода) и точную (0,002 мм на оборот) — такая точность необходима для работы с объективами высокой кратности, где глубина резкости составляет доли микрометра. Пружинящие оправы объективов 40xs и 100xs защищают линзы и препарат при случайном контакте — типичная ситуация при переключении между увеличениями или ошибке фокусировки.

Область применения

Levenhuk MED 10M предназначен для рутинной диагностики и исследований в медицинских лабораториях, научно-исследовательских институтах, профильных кафедрах вузов. Наличие регистрационного удостоверения Росздравнадзора обязательно для использования прибора при клинических исследованиях биологического материала — гистологических срезов, мазков крови, цитологических препаратов, бактериологических культур. Без такой регистрации микроскоп не может применяться в диагностическом процессе, результаты которого влияют на медицинские решения. Прибор также подходит для ветеринарных лабораторий, санитарно-эпидемиологических станций, контроля качества в фармацевтической и пищевой промышленности — везде, где требуется морфологический анализ биологических объектов при увеличении до 1000 крат.

Конструкция и технологии

Оптическая схема построена на ахроматических объективах четырёх кратностей — 4x, 10x, 40x и 100x. Ахроматы корригированы для двух длин волн, что снижает хроматическую аберрацию и даёт достаточно резкое изображение для большинства лабораторных задач. Все элементы оптики — объективы и окуляр WF10x/18 мм — имеют антигрибковое покрытие, которое продлевает срок службы в условиях высокой влажности и органических испарений, характерных для биологической лаборатории. Окуляр широкопольный с полем зрения 18 мм обеспечивает комфортный обзор и имеет диоптрийную коррекцию ±5 диоптрий для компенсации индивидуальных особенностей зрения оператора.

Объектив 100xs — масляный иммерсионный. Между его фронтальной линзой и покровным стеклом препарата помещается капля иммерсионного масла с показателем преломления, близким к стеклу. Это устраняет потери света на границе воздух-стекло и повышает числовую апертуру системы, а значит, разрешающую способность. При увеличении 1000 крат (100x объектив × 10x окуляр) можно различать детали размером около 0,3 микрометра — ядра клеток, хромосомы в стадии деления, морфологию бактерий. Флакон иммерсионного масла входит в комплект.

Монокулярная насадка наклонена под углом 45° и поворачивается на 360° вокруг вертикальной оси. Наклон снижает нагрузку на шею при длительной работе, поворот позволяет передавать микроскоп между операторами при групповом обсуждении препарата без перемещения самого прибора. Диаметр окулярной трубки 21 мм (внутренний) и 26 мм (внешний с резьбой) — нестандартный для современных камерных адаптеров, что ограничивает возможности цифровой фотофиксации штатными аксессуарами Levenhuk.

Корпус выполнен из металла, что обеспечивает механическую стабильность при работе с точной фокусировкой и механическим столиком. Подсветка — светодиодная мощностью 5 Вт, расположена в основании под конденсором. Яркость регулируется для адаптации под разную плотность окрашивания препаратов и светопропускание объективов. Светодиод не требует замены ламп в течение всего срока службы микроскопа и обеспечивает стабильную цветовую температуру. Питание от сети 100–240 В позволяет использовать прибор без дополнительных преобразователей в большинстве стран.

Кому подойдёт

Микроскоп ориентирован на медицинские учреждения, которым требуется зарегистрированное диагностическое оборудование — клинико-диагностические лаборатории, гистологические и цитологические отделения, бактериологические лаборатории, патологоанатомические службы. Подходит для научно-исследовательских институтов биологического и медицинского профиля, где выполняются морфологические исследования тканей и культур клеток. Востребован на профильных кафедрах медицинских и биологических вузов для практических занятий студентов старших курсов и аспирантов, которые работают с фиксированными окрашенными препаратами.

Монокулярная конфигурация делает прибор бюджетной альтернативой бинокулярным моделям при ограниченном финансировании, но требует учитывать физиологические особенности работы. Наблюдение одним глазом утомительнее, чем бинокулярное — при длительных сеансах микроскопии рекомендуется делать перерывы. Для лабораторий с высокой нагрузкой и многочасовыми исследованиями предпочтительнее бинокулярная схема. Монокуляр оправдан там, где бюджет критичен, работа ведётся сессиями по 20–40 минут или оператору важно сохранять второй глаз свободным для одновременной работы с документацией.

Что важно знать заранее

Метод светлого поля требует подготовки большинства образцов — фиксации, обезвоживания, заливки, нарезки тонких срезов (для гистологии) или приготовления мазков с последующим окрашиванием специфическими красителями. Живые неокрашенные клетки в светлом поле практически невидимы из-за низкого естественного контраста. Для наблюдения живых культур без окрашивания потребуется микроскоп с фазовым контрастом или тёмным полем, которых данная модель не имеет.

Иммерсионный метод при увеличении 1000 крат требует навыка — нужно правильно нанести каплю масла на препарат, опустить объектив в масло, не раздавив покровное стекло, после работы тщательно очистить фронтальную линзу объектива и покровное стекло препарата. Остатки масла портят оптику и препараты. Расходные материалы — предметные и покровные стёкла, красители, реагенты для фиксации, иммерсионное масло — придётся докупать отдельно.

Диаметр окулярной трубки 21 мм несовместим с цифровыми камерами серии Levenhuk, которые рассчитаны на стандартный диаметр 23,2 мм или 30 мм. Для цифровой фотофиксации потребуется искать адаптеры сторонних производителей или камеры с соответствующим посадочным диаметром, что ограничивает выбор и может потребовать дополнительных затрат. Если документирование изображений критично, стоит заранее уточнить совместимость аксессуаров.

Монокулярная насадка исключает стереоэффект — изображение всегда плоское, двумерное. Это не мешает при работе с тонкими срезами и мазками, но нужно понимать ограничение при выборе типа микроскопа.

Комплектация

• Стойка с основанием — металлический корпус с механизмом фокусировки и креплением предметного столика.
• Монокулярная насадка — поворотная на 360°, наклон 45°, диаметр окулярной трубки 21/26 мм.
• Объективы ахроматические 4x, 10x, 40xs, 100xs — полный набор для диапазона 40–1000 крат, объективы 40x и 100x с пружинящими оправами, 100x — масляный иммерсионный, все с антигрибковым покрытием.
• Окуляр WF10x/18 мм — широкопольный с антигрибковым покрытием и диоптрийной коррекцией ±5 D.
• Конденсор Аббе N.A. 1,25 — с ирисовой диафрагмой для регулировки числовой апертуры освещения и держателем фильтра.
• Светофильтры синий, зелёный, жёлтый — для улучшения контраста при наблюдении препаратов с разными красителями.
• Флакон иммерсионного масла — для работы с объективом 100xs при увеличении 1000 крат.
• Сетевой шнур, предохранители (2 шт.), пылезащитный чехол, документация — служебные элементы для эксплуатации и хранения.

Комплект полный для начала работы, но расходные материалы — предметные и покровные стёкла, красители, фиксаторы — докупаются отдельно в зависимости от задач лаборатории.

Рекомендуемые аксессуары

Для полноценной эксплуатации потребуются расходные материалы: предметные стёкла (76×26 мм), покровные стёкла (обычно 18×18 или 24×24 мм), иммерсионное масло (дополнительные флаконы для регулярной работы с объективом 100x). Для гистологии — набор красителей (гематоксилин-эозин, по Романовскому–Гимзе, по Граму и другие в зависимости от профиля), заливочные среды, фиксаторы.

Если планируется документирование изображений, заранее подберите цифровую камеру с посадочным диаметром 21 мм (внутренний) или 26 мм (внешний с резьбой) либо адаптер для стандартных камер. Для калибровки измерений и контроля качества оптической системы полезен объект-микрометр — предметное стекло с нанесённой эталонной шкалой.

Итог

Levenhuk MED 10M — специализированный лабораторный микроскоп с регистрацией Росздравнадзора для клинической диагностики и морфологических исследований. Механический столик с препаратоводителем, точная фокусировка до 0,002 мм, конденсор Аббе с апертурой 1,25 и иммерсионный объектив 100xs обеспечивают разрешающую способность и повторяемость, необходимые для профессиональной работы с окрашенными препаратами. Монокулярная схема снижает стоимость, но требует учитывать ограничения по комфорту при длительной микроскопии и отсутствие стереоэффекта. Прибор оправдан для медицинских учреждений с бюджетными ограничениями, научных лабораторий и учебных подразделений, где критична законность применения диагностического оборудования и не требуется непрерывная многочасовая работа у микроскопа.
