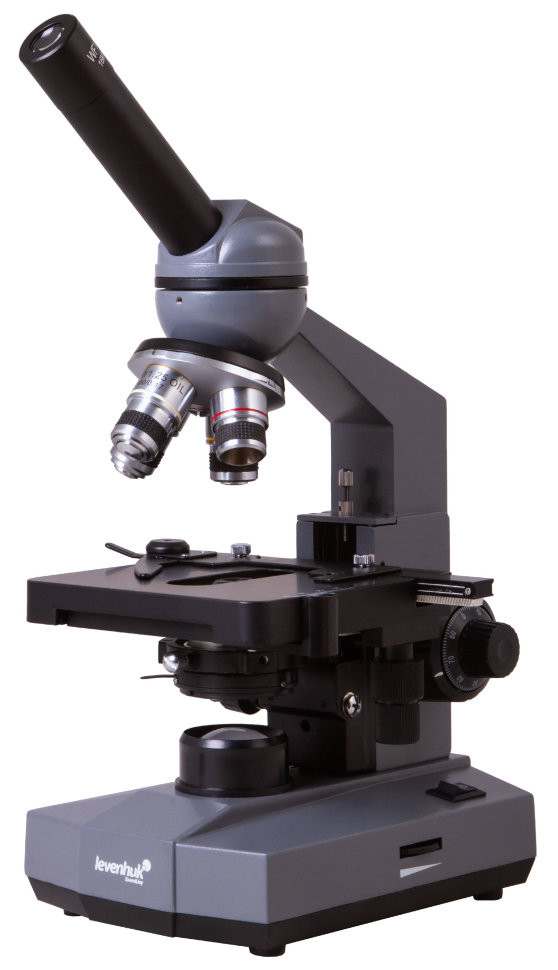

Микроскоп Levenhuk 320 PLUS, монокулярный

Levenhuk 320 PLUS — лабораторный монокуляр с иммерсией и механическим столиком для рутинных исследований

Что можно увидеть или сделать на практике

Что можно рассмотреть

Микроскоп Levenhuk 320 PLUS работает в светлом поле и рассчитан на наблюдение окрашенных гистологических срезов, мазков крови, бактериологических препаратов и других образцов с контрастным окрашиванием. Диапазон увеличения 40–1600 крат охватывает задачи от обзорного просмотра тканей до детального изучения клеточных структур и микроорганизмов. Иммерсионный объектив 100x с масляной иммерсией обеспечивает разрешение порядка 0,2–0,3 мкм — достаточно для визуализации бактерий, эритроцитов, ядер клеток и внутриклеточных включений. Широкоугольные окуляры с указателем центра поля формируют расширенное поле зрения, что удобно при работе с протяжёнными срезами и подсчёте клеточных элементов.

Подготовка образцов

Метод светлого поля требует тонких прозрачных препаратов на предметных стёклах толщиной 1–1,2 мм. Образцы должны пропускать свет: гистологические срезы толщиной 5–10 мкм, мазки крови, бактериальные культуры на покровном стекле. Без окрашивания большинство биологических структур останутся малоконтрастными — необходима фиксация и применение гистологических красителей (гематоксилин-эозин, по Романовскому–Гимзе, по Граму). При работе с объективом 100x между покровным стеклом и фронтальной линзой наносится капля иммерсионного масла — это повышает числовую апертуру системы и устраняет потери света на границе стекло-воздух. Комплектные светофильтры (синий, зелёный, желтый) корректируют спектр светодиодной подсветки и усиливают контраст отдельных красителей.

Формат работы

Наблюдение ведётся через монокулярную насадку с углом наклона 45°. Механический двуслойный столик с препаратоводителем позволяет перемещать препарат в диапазоне 58×25 мм и фиксировать координаты интересующих участков по шкале нониуса — можно вернуться к той же области образца для повторного осмотра или документирования. Коаксиальная фокусировка с шагом точной наводки 0,002 мм обеспечивает резкость при максимальных увеличениях и малой глубине резкости иммерсионных объективов. Поворот насадки на 360° упрощает демонстрацию препарата нескольким наблюдателям без перемещения микроскопа.

Конструкция и технологии

Оптическая схема построена на ахроматических объективах 4x, 10x, 40xs и 100xs. Ахроматы корригируют хроматическую аберрацию для двух длин волн (обычно красной и синей), что достаточно для рутинной лабораторной работы с окрашенными препаратами. По краям поля зрения возможны остаточные цветовые окантовки, но центральная зона изображения остаётся резкой и контрастной. Револьверное устройство на четыре позиции обеспечивает быструю смену объективов без необходимости повторной фокусировки при переходе между соседними кратностями.

Конденсор Аббе с числовой апертурой 1,25 и ирисовой диафрагмой согласован с апертурой иммерсионного объектива и позволяет реализовать полную разрешающую способность системы. Регулировка диафрагмы управляет углом светового конуса — закрытие диафрагмы повышает контраст за счёт снижения яркости и устранения паразитных бликов, открытие увеличивает яркость и разрешение. Светодиодная подсветка мощностью 0,75 Вт с плавной регулировкой яркости обеспечивает равномерное освещение поля без перегрева препарата и выцветания красителей.

Металлический корпус и основание микроскопа гарантируют механическую стабильность при работе с точной фокусировкой и препаратоводителем. Питание от сети 220 В или трёх батареек типа АА (приобретаются отдельно) делает прибор пригодным для использования в полевых условиях, экспедициях или выездных семинарах без доступа к электросети.

Кому подойдет

Levenhuk 320 PLUS ориентирован на лабораторных специалистов медицинских, ветеринарных и биологических учреждений, выполняющих серийные исследования окрашенных препаратов: клинические анализы крови, гистологическую диагностику, микробиологический контроль. Механический столик с препаратоводителем и точная фокусировка необходимы для морфометрии, подсчёта клеток в фиксированных полях зрения и документирования координат находок. Монокулярная насадка допустима для кратковременных сеансов работы или задач, где визуальное наблюдение чередуется с протоколированием, но не подходит для многочасовых непрерывных исследований — отсутствие бинокулярного зрения повышает нагрузку на глаз и затрудняет стереоскопическую оценку толщины структур.

Прибор применим в учебном процессе высших учебных заведений для демонстрационных занятий по гистологии, цитологии, микробиологии, где требуется показать студентам классические окрашенные препараты и объяснить методику работы с иммерсией и координатным столиком. Возможность автономного питания расширяет сферу использования на полевые практики и выездные лабораторные модули.

Что важно знать заранее

Монокулярная конструкция ограничивает комфорт длительной работы — при многочасовых сеансах микроскопии целесообразно выбирать бинокулярные модели с распределением нагрузки на оба глаза. Метод светлого поля требует предварительного окрашивания образцов — наблюдение живых неокрашенных клеток малоинформативно из-за низкого собственного контраста. Для таких задач необходимы микроскопы с фазовым контрастом или тёмным полем, которых у данной модели нет.

Ахроматическая оптика обеспечивает приемлемое качество изображения для большинства рутинных лабораторных задач, но уступает планахроматам и апохроматам по плоскостности поля и остаточным хроматическим аберрациям. Если работа требует высокоточной морфометрии по всему полю зрения или спектрального анализа флуоресценции, стоит рассмотреть модели с более совершенной оптической коррекцией.

Для установки цифровой камеры потребуется заменить окуляр — отдельного тринокулярного порта нет. Это допустимо для периодической фотофиксации, но неудобно, если съёмка и визуальное наблюдение должны чередоваться без переустановки оптики.

Комплектация

• Ахроматические объективы 4x, 10x, 40xs, 100xs — полный набор кратностей от обзорного увеличения до иммерсионной микроскопии; объектив 100xs требует масляной иммерсии для реализации максимальной апертуры и разрешения.
• Широкоугольные окуляры WF10x и WF16x с указателем центра поля — два варианта итогового увеличения (диапазон 40–1600 крат) и расширенное поле зрения; указатель упрощает ориентацию в препарате и обсуждение находок.
• Конденсор Аббе N.A. 1,25 с ирисовой диафрагмой — высокая числовая апертура согласована с иммерсионным объективом; диафрагма регулирует контраст и глубину резкости.
• Светофильтры синий, зелёный, жёлтый — коррекция спектра светодиодной подсветки под тип красителя для усиления контраста.
• Флакон иммерсионного масла — для работы с объективом 100xs.
• Механический двуслойный столик с препаратоводителем — координатное позиционирование образца в диапазоне 58×25 мм, фиксация координат по шкале нониуса.
• Сетевой адаптер, пылезащитный чехол, документация — всё необходимое для эксплуатации и хранения.

Для автономной работы потребуются три батарейки типа АА (приобретаются отдельно). Комплект достаточен для немедленного начала лабораторных исследований — докупать обязательные аксессуары не требуется.

Рекомендуемые аксессуары

При интенсивной работе с иммерсионным объективом понадобится дополнительный запас иммерсионного масла и салфетки для оптики — остатки масла после каждого сеанса необходимо удалять с фронтальной линзы объектива и покровного стекла препарата. Для фотофиксации результатов исследований можно установить цифровую камеру в окулярную трубку диаметром 23,2 мм (камера приобретается отдельно, окуляр при этом извлекается). Предметные и покровные стёкла стандартных размеров, а также наборы для приготовления временных препаратов расширят возможности самостоятельной пробоподготовки.

Итог

Levenhuk 320 PLUS — функциональный лабораторный микроскоп для серийных исследований окрашенных препаратов в методе светлого поля. Механический столик с препаратоводителем, коаксиальная фокусировка с шагом 0,002 мм, конденсор Аббе с высокой числовой апертурой и иммерсионный объектив 100x обеспечивают точность позиционирования и разрешение, необходимые для клинической диагностики, гистологии и микробиологии. Монокулярная конструкция и ахроматическая оптика ограничивают применение задачами с умеренной продолжительностью визуального наблюдения, но снижают стоимость прибора при сохранении ключевых лабораторных функций. Автономное питание от батареек делает модель пригодной для полевых исследований и выездных практик.
