Микроскоп биологический Микромед 10 M M7 цифровой c термостоликом

Микромед 10 M M7 — биологический микроскоп с термостоликом для наблюдения живых образцов при контролируемой температуре

Микроскоп Микромед 10 M M7 сочетает классическую оптическую схему прямого биологического микроскопа с прецизионным модулем температурного контроля и встроенной цифровой визуализацией. Термостолик поддерживает заданную температуру от 20 до 45°C с точностью ±0.1°C, что позволяет изучать живые клетки, подвижные микроорганизмы и температурно-зависимые биологические процессы в условиях, близких к естественным. Проходящее и отраженное освещение расширяют диапазон исследуемых объектов от прозрачных препаратов до непрозрачных образцов. Автономный IPS-монитор 7" с сенсором 2 Мп обеспечивает групповое наблюдение и запись результатов без привязки к компьютеру.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Микроскоп работает по схеме светлого поля в проходящем свете — основной метод биологической микроскопии для окрашенных и естественно контрастных препаратов. Ахроматические объективы от 4х/0.10 до 100х/1.25 OIL обеспечивают диапазон увеличения от 40х до 1600х с комплектными окулярами WF10х и WF16х. Масляный иммерсионный объектив 100х с числовой апертурой 1.25 позволяет различать структуры размером около 0.3 мкм — достаточно для изучения бактерий, внутриклеточных органелл, деталей тканевых срезов. Отраженный свет добавляет возможность работы с непрозрачными объектами — например, поверхностью культуральных сред в чашках Петри или крупными образцами без предварительной подготовки тонких срезов. Конденсор с числовой апертурой 0.65 и ирисовой диафрагмой регулирует контраст изображения, хотя при использовании объектива 100х полный потенциал его апертуры ограничен возможностями конденсора.

Точность и повторяемость

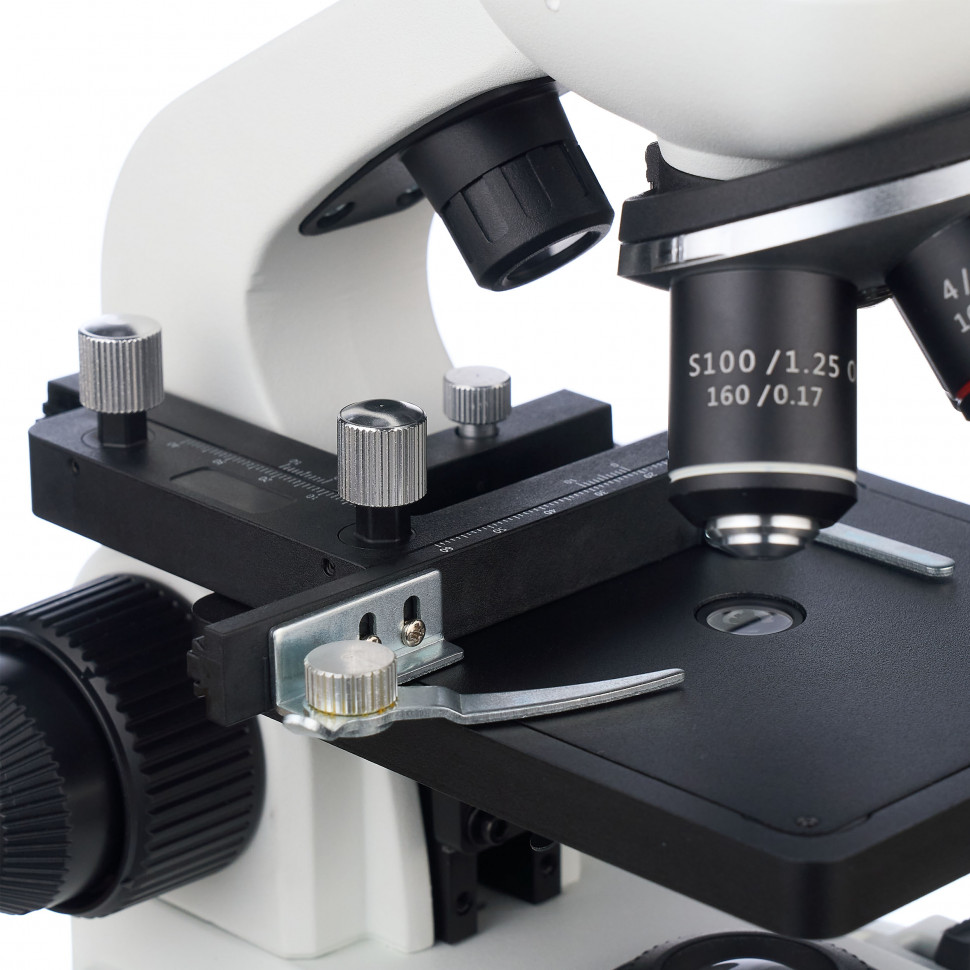

Координатный препаратоводитель с независимым перемещением по осям X и Y в пределах 50×35 мм и нониусными шкалами позволяет фиксировать положение интересующего участка препарата с точностью до долей миллиметра. Это необходимо для повторного возврата к той же области образца при многократных наблюдениях или для документирования нескольких полей зрения с известными координатами. Механизм фокусировки с ходом 16 мм имеет раздельные приводы грубой и тонкой наводки — цена деления тонкой фокусировки составляет 1 мкм, что критично при работе с иммерсионным объективом 100х, где глубина резкости измеряется единицами микрометров. Подпружиненные оправы объективов 40х и 100х защищают оптику и препарат от механического повреждения при случайном контакте.

Область применения

Микроскоп предназначен для биологических и ветеринарных лабораторий, где требуется наблюдение живых образцов при контролируемой температуре. Типичные задачи — изучение подвижности и морфологии сперматозоидов при разных температурах, определение оптимальных условий для сохранения жизнеспособности клеток, наблюдение за активностью микроорганизмов в термозависимых процессах, исследование тканевых культур. Термостолик с диапазоном от 20 до 45°C покрывает физиологические температуры для большинства биологических объектов. Размер нагреваемой области 70×30 мм соответствует стандартному предметному стеклу. Встроенный монитор упрощает групповые занятия и демонстрацию результатов без необходимости поочередного наблюдения через окуляр.

Конструкция и технологии

Оптическая система построена по схеме конечного тубуса 160 мм с ахроматическими объективами. Ахроматы корригированы для двух длин волн — синей и красной областей спектра, что обеспечивает резкое изображение по всему полю зрения при работе с окрашенными биологическими препаратами. Объективы рассчитаны на стандартные покровные стёкла толщиной 0.17 мм. Монокулярная насадка наклонена под углом 30° для снижения нагрузки на шейный отдел при длительной работе и имеет отдельный тубус визуализации с креплением C-mount. Деление светового потока составляет 50/50 — половина света направляется в окуляр, половина в камеру, что позволяет одновременно наблюдать через окуляр и выводить изображение на монитор, хотя яркость в окуляре при этом снижается вдвое.

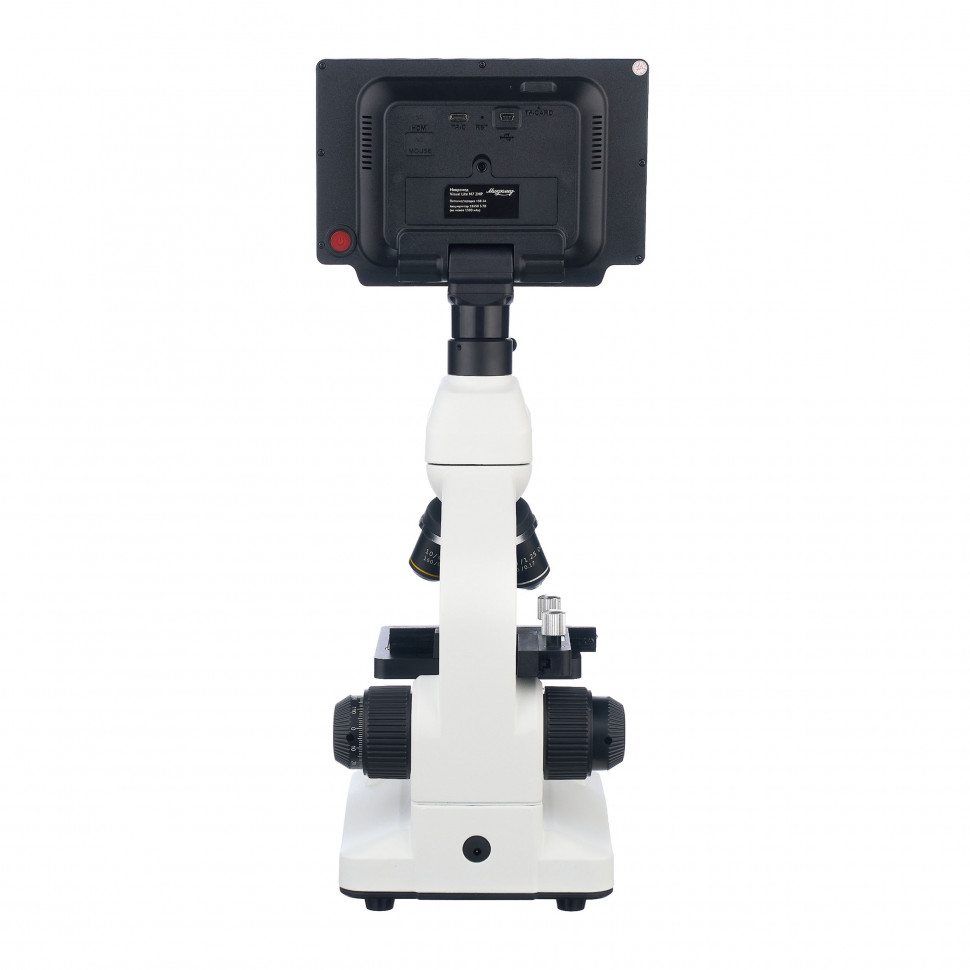

Устройство визуализации представляет собой IPS-монитор 7" с разрешением 1024×600 пикселей, объединённый с CMOS-сенсором 2 Мп формата 1/2.8". Реальное разрешение фото составляет 1920×1080 пикселей, алгоритмическое расширение до 5 или 8 Мп увеличивает размер файла без добавления оптической детализации. Видеозапись ведётся в формате Full HD 1920×1080. Собственное увеличение оптики канала визуализации 0.5х означает, что на сенсор проецируется изображение с эффективным увеличением в два раза меньше, чем при визуальном наблюдении через окуляр — это расширяет поле зрения на экране. Устройство имеет автономное питание от Li-Ion аккумулятора типа 18650 ёмкостью 2000 мАч и управляется кнопками на корпусе либо через ПО MicromedView при подключении к ПК по USB 2.0. Данные сохраняются на карту micro SD объёмом 8 Гб, входящую в комплект.

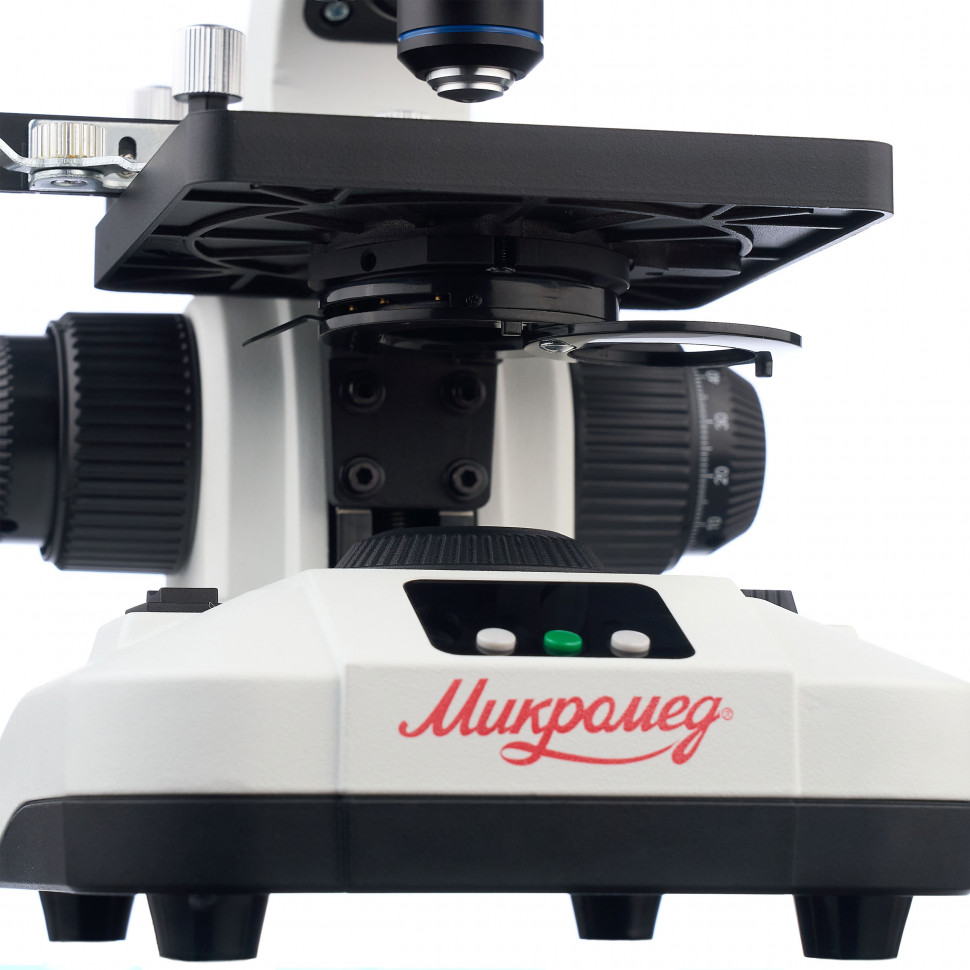

Освещение реализовано двумя светодиодами мощностью 0.75 Вт с цветовой температурой 6500 К — один в основании для проходящего света, второй в штативе для отражённого. Каждый осветитель регулируется независимо от 0 до 100%, что позволяет подобрать оптимальное соотношение яркости для комбинированного освещения или работать только с одним источником. Держатель светофильтров диаметром 32 мм расположен под конденсором и выполнен поворотным для быстрой смены фильтров. Питание микроскопа осуществляется от двух аккумуляторов типа 18650, входящих в комплект, либо от сетевого адаптера 5В/3А. При подключении адаптера происходит одновременная зарядка аккумуляторов — статус заряда отображается на встроенном LCD-дисплее 1.25".

Термостолик интегрирован в предметный столик размером 110×120 мм и управляется электронным контроллером. Диапазон установки температуры от 20 до 45°C с шагом 1°C, заданное значение поддерживается с точностью ±0.1°C. Нагревательный элемент обеспечивает равномерный прогрев области 70×30 мм, что критично для биологических образцов, чувствительных к температурным градиентам. Контроллер работает от того же аккумулятора, что и осветители, обеспечивая полную автономность системы. Конструкция микроскопа выполнена на литом алюминиевом основании и штативе с антистатическим покрытием — это гарантирует стабильность настроек и минимизирует влияние статического электричества на образцы.

Кому подойдёт

Микроскоп ориентирован на специалистов биологических и ветеринарных лабораторий, выполняющих исследования, критичные к температурному режиму образца. Типичные пользователи — эмбриологи и андрологи, оценивающие качество биологического материала при разных температурах, микробиологи, изучающие термозависимые процессы в бактериальных культурах, исследователи клеточных линий, требующих поддержания физиологических условий. Модель также применима в учебных лабораториях биологических и ветеринарных факультетов для проведения продвинутых практикумов, где требуется наблюдение живых препаратов и цифровая фиксация результатов. Наличие встроенного монитора упрощает групповое обучение и интерактивные занятия без необходимости приобретения отдельной камеры и компьютера.

Что важно знать заранее

Монокулярная насадка предполагает наблюдение одним глазом, что может вызывать утомление при длительной работе — основной режим использования этой модели предполагает наблюдение через монитор, а окуляр служит для быстрой визуальной проверки и точной фокусировки. Ахроматическая оптика обеспечивает хорошее качество изображения для большинства биологических задач, но уступает планахроматам по плоскостности поля и апохроматам по цветокоррекции. Конденсор с числовой апертурой 0.65 ограничивает полную реализацию возможностей иммерсионного объектива 100х/1.25 — для максимального разрешения требуется конденсор с апертурой не менее 0.9, однако и при текущей конфигурации объектив 100х остаётся наиболее детализирующим в комплекте.

Разрешение сенсора 2 Мп определяет реальную детализацию цифрового изображения — заявленное расширение до 8 Мп представляет собой программную интерполяцию без добавления оптической информации. При работе с объективом 100х эффективное увеличение на сенсоре составляет 50х из-за редуктора 0.5х в канале визуализации, что достаточно для большинства задач документирования, но может быть недостаточно для детального анализа мелких структур. Увеличение 1600х с окуляром WF16х превышает предел полезного увеличения для данной оптической системы — изображение становится крупнее, но без прироста различимых деталей. Термостолик увеличивает высоту предметного столика, что сокращает доступный диапазон фокусировки для работы с нестандартными толстыми образцами или кюветами. Автономная работа от аккумуляторов удобна, но требует планирования режима зарядки при интенсивном использовании нагревательного модуля.

Комплектация

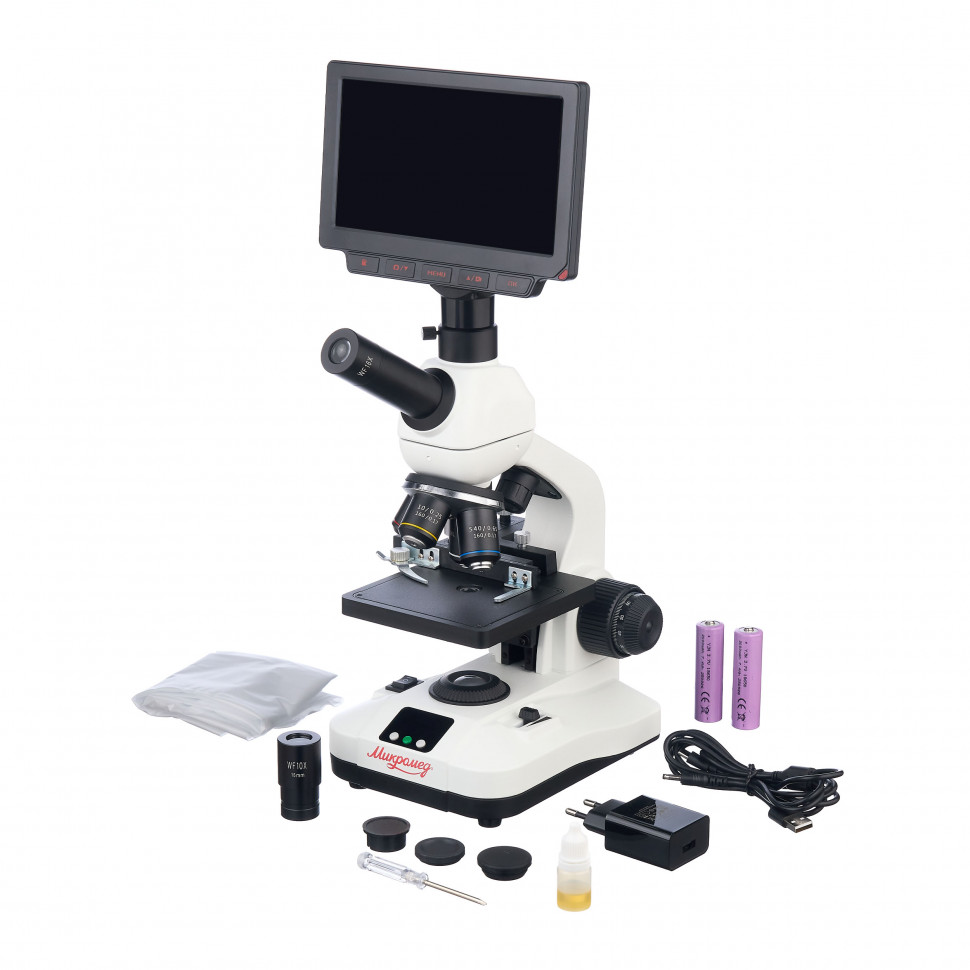

• Штатив микроскопа — литая алюминиевая конструкция с установленными осветителями проходящего и отражённого света, механизмом фокусировки с коаксиальным приводом грубой и тонкой наводки, револьверным устройством на 4 объектива, термостоликом с двухкоординатным препаратоводителем и монокулярной насадкой с тубусом визуализации
• Объективы ахроматические — 4х/0.10, 10х/0.25, S40х/0.65 с подпружиненной оправой, S100х/1.25 OIL с подпружиненной оправой для масляной иммерсии
• Окуляры широкого поля — WF10х/16 и WF16х/11, обеспечивающие диапазон увеличения от 40х до 1600х
• Устройство визуализации — IPS-монитор 7" с сенсором 2 Мп, автономным питанием от аккумулятора 18650, картой micro SD 8 Гб и адаптером C-mount для установки на микроскоп
• Иммерсионное масло — для работы с объективом 100х
• Аккумуляторы Li-Ion — 2 шт. типа 18650 / 3.7 В / 2000 мАч для питания микроскопа и устройства визуализации
• Сетевой адаптер — АС 100-240 В / DC 5 В — 3 А с кабелем двойной USB2.0 – DC / USB Type C для питания от сети и зарядки аккумуляторов
• Защитные колпачки для окулярного тубуса, тубуса визуализации и сенсора; отвёртка для обслуживания; пылезащитный чехол; руководство по эксплуатации

Комплект полностью готов к работе — в нём есть всё необходимое для визуального наблюдения, цифровой визуализации и работы с иммерсией. Для расширения возможностей стоит приобрести окуляр WF5х/18, который снижает минимальное увеличение до 20х для обзора крупных образцов, и запасные предметные стёкла с покровными стёклами толщиной 0.17 мм, на которые рассчитаны объективы.

Рекомендуемые аксессуары

Для постоянной работы с масляной иммерсией потребуется запас иммерсионного масла и специальная оптика для очистки линз объектива — остатки масла снижают качество изображения и могут повредить оптику при высыхании. Набор светофильтров диаметром 32 мм расширит возможности контрастирования — нейтральные фильтры снижают яркость без изменения цвета, цветные повышают контраст определённых окрашенных структур. Для приготовления временных препаратов понадобятся предметные стёкла, покровные стёкла 0.17 мм, препаровальные иглы и пипетки. Запасной аккумулятор типа 18650 полезен при интенсивной автономной работе с включённым термостоликом. Если планируется подробная работа с ПО MicromedView, стоит обеспечить устойчивое USB-подключение и достаточный объём памяти на компьютере для хранения видеофайлов Full HD.

Итог

Микромед 10 M M7 — лабораторный биологический микроскоп, спроектированный вокруг функции температурного контроля образца. Термостолик с диапазоном 20–45°C и точностью ±0.1°C делает модель специализированным инструментом для исследований живых клеток и температурно-зависимых биологических процессов. Полный набор ахроматических объективов от 4х до масляной иммерсии 100х, координатный препаратоводитель, прецизионная фокусировка и двойное освещение обеспечивают функциональность классического лабораторного микроскопа. Встроенная цифровая визуализация с автономным монитором 7" упрощает групповое наблюдение и документирование без привязки к внешнему оборудованию. Модель оправдана там, где контроль температуры образца критичен для результата исследования — в остальных случаях стоит рассмотреть более простые конфигурации без термостолика.
