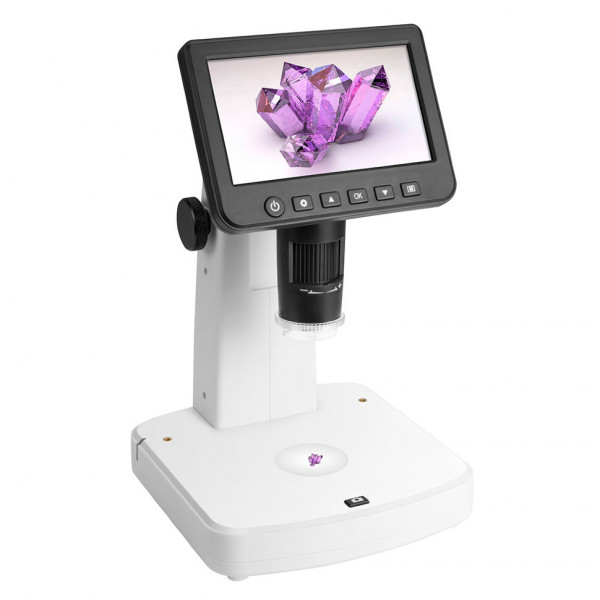

Микроскоп цифровой Levenhuk DTX 700 LCD

Levenhuk DTX 700 LCD — автономный цифровой микроскоп с 5-дюймовым экраном для осмотра и фиксации

Цифровой микроскоп Levenhuk DTX 700 LCD создан для практических задач: контроля качества в ювелирном деле и электронике, изучения минералов и монет, осмотра поверхностей и микроструктур. В отличие от классических микроскопов с окулярами, здесь изображение строится 5-мегапиксельной камерой и выводится на встроенный 5-дюймовый цветной ЖК-экран. Это меняет характер работы: вместо индивидуального наблюдения через окуляр вы получаете групповой просмотр, возможность документировать процесс и снижение нагрузки на глаза при длительной работе. Прибор автономен — работает от встроенного аккумулятора до 3 часов, записывает фото и видео на карту памяти microSD, а при необходимости подключается к монитору или компьютеру через HDMI или USB.

Что можно увидеть или сделать на практике

Формат наблюдения

Изображение формируется камерой с сенсором 5 мегапикселей и сразу выводится на встроенный экран в цвете. Оптическое увеличение варьируется от 10 до 300 крат, дополнительный цифровой зум позволяет растянуть картинку до 1200 крат. Важно понимать разницу: оптическое увеличение определяется системой линз перед сенсором и даёт реальную детализацию, цифровое — это программное растяжение готового кадра без роста резкости. Практически полезный диапазон ограничен оптическими 300 кратами; дальнейшее увеличение делает объект крупнее, но не добавляет новых деталей. Рабочее расстояние от 5 до 70 миллиметров позволяет свободно манипулировать образцом, подносить инструмент или располагать объект под удобным углом — это принципиальное преимущество перед микроскопами с короткофокусными объективами, где объектив почти касается препарата.

Съемка и измерения

Встроенная камера записывает фото в формате JPEG с разрешением от 2 до 12 мегапикселей и видео в Full HD (1080p) или HD (720p) со скоростью 30 кадров в секунду. Максимальное разрешение фото 12 мегапикселей получается программной интерполяцией с реального 5-мегапиксельного сенсора — это увеличивает размер файла, но не улучшает детализацию по сравнению с нативным разрешением 5 Мпикс. Файлы сохраняются на карту памяти microSD объёмом до 32 гигабайт, которая приобретается отдельно и необходима для записи. Управление съёмкой — через кнопки под экраном: можно настроить качество, включить интервальную съёмку, выбрать циклическую видеозапись, установить дату и время. Комплектное программное обеспечение для Windows и macOS добавляет функцию измерения объектов на сохранённых кадрах — расстояние по линии, радиус, диаметр окружности, углы по трём точкам. Для точности измерений используется калибровочная шкала из комплекта.

Универсальность применения

Комбинированная светодиодная подсветка с регулировкой яркости работает и сверху, и снизу предметного столика. Нижний свет проходит сквозь прозрачные объекты — тонкие срезы растений, крылья насекомых, готовые биологические препараты на стёклах. Верхний свет отражается от непрозрачных поверхностей — печатных плат, ювелирных изделий, монет, шлифов металлов и камней. Встроенный поляризационный фильтр снижает паразитные блики при осмотре блестящих металлических и минеральных образцов, делая структуру поверхности более читаемой. Это расширяет область применения: один прибор подходит и для энтомологии, и для контроля пайки, и для геммологического осмотра.

Конструкция и технологии

Корпус выполнен из пластика, что снижает вес и делает микроскоп портативным. Оптика — стандартное оптическое стекло без указания на просветление или апохроматическую коррекцию, что соответствует прикладному уровню прибора. Фокусировка ручная, диапазон от 5 до 70 миллиметров регулируется вращением оправы вокруг объектива. Предметный столик круглый, диаметром 45 миллиметров, неподвижный, с зажимами-препаратодержателями для фиксации образца. Отсутствие координатного механизма означает, что перемещение по препарату выполняется вручную, без точной повторяемости позиции — это приемлемо для осмотра и документирования, но ограничивает применение в задачах, где требуется возврат к строго заданной точке.

ЖК-экран диагональю 5 дюймов неповоротный, встроен в корпус. Угол обзора фиксирован — удобство работы зависит от положения самого микроскопа относительно оператора. Для вывода изображения на внешний монитор или телевизор предусмотрены выходы HDMI и композитного видео (через AV-кабель), для подключения к компьютеру — USB 2.0. При работе с ПК требуется предварительно запустить микроскоп и только затем открывать программу PortableCapture Plus, иначе возможны ошибки распознавания устройства.

Питание обеспечивается двумя способами: от сети переменного тока 100–240 вольт через адаптер (выход 5 В, 2 А) или от встроенного литий-ионного аккумулятора ёмкостью 2500 мАч. Полный заряд занимает около 7 часов и обеспечивает до 3 часов непрерывной работы. Автономность полезна для полевых исследований, выездных экспертиз или работы вдали от розетки. Диапазон рабочих температур от −10 до +65 °C позволяет использовать прибор в неотапливаемых помещениях и на улице.

Кому подойдет

Микроскоп Levenhuk DTX 700 LCD ориентирован на прикладные задачи, где важнее удобство осмотра, фиксация результата и групповой просмотр, чем предельная разрешающая способность. Ювелиры используют его для контроля качества закрепки камней, осмотра дефектов огранки, проверки пробирных клейм. Электронщики — для контроля паяных соединений, трассировки дорожек печатных плат, осмотра выводов микросхем. Нумизматы и коллекционеры — для детального изучения рельефа монет, выявления следов чеканки или износа. Геологи и минералоги-любители — для осмотра структуры образцов, включений, спайности с использованием поляризационного фильтра.

Преподаватели используют встроенный экран для демонстрации препаратов группе учащихся одновременно — это удобнее, чем по очереди смотреть в окуляр. Любители природы изучают строение насекомых, листьев, семян без необходимости готовить тонкие срезы — достаточно положить объект на столик и включить верхний свет. Прибор подходит и начинающим, которые только осваивают микроскопию и не готовы работать с классическими окулярными микроскопами, и опытным пользователям, которым нужен компактный инструмент для документирования находок.

Что важно знать заранее

Это цифровой микроскоп без традиционного окуляра — наблюдение возможно только через экран или внешний монитор. Если вы привыкли смотреть в окуляр напрямую, такой формат может показаться непривычным. Зато снижается утомляемость глаз при длительной работе, и несколько человек могут одновременно видеть изображение.

Реальная детализация изображения определяется сенсором камеры на 5 мегапикселей и качеством оптической системы перед ним. Заявленное максимальное разрешение фото 12 мегапикселей достигается программной интерполяцией — алгоритм достраивает промежуточные пиксели расчётным путём, но новых деталей объекта при этом не появляется. Оптическое увеличение до 300 крат даёт реальное приближение, дальнейший цифровой зум до 1200 крат увеличивает размер картинки без роста резкости — эффект аналогичен растягиванию фотографии в графическом редакторе.

Для записи фото и видео необходима карта памяти microSD объёмом до 32 гигабайт — она не входит в комплект и приобретается отдельно. Без карты микроскоп работает только в режиме реального времени через экран или выход на монитор, сохранять файлы не получится.

Предметный столик неподвижный, без координатных направляющих и нониуса. Это означает отсутствие точного позиционирования и невозможность вернуться к ранее просмотренной точке по координатам. Перемещение по образцу выполняется вручную, на глаз — достаточно для осмотра и фотофиксации, но не подходит для систематического сканирования поверхности или количественного анализа.

Модель несовместима с внешними цифровыми камерами — встроенная камера является единственным источником изображения. Добавить отдельную USB-камеру или окулярную насадку нельзя.

Комплектация

• Микроскоп Levenhuk DTX 700 LCD — с встроенной камерой, экраном и аккумулятором
• Адаптер питания — вход 100–240 В, 50/60 Гц, выход 5 В, 2 А, для работы от сети и зарядки аккумулятора
• USB-кабель — для подключения к компьютеру и передачи изображения в реальном времени
• AV-кабель — для вывода композитного видеосигнала на телевизор или внешний монитор с соответствующим входом
• Шкала калибровки — эталонный образец с известными размерами для настройки функции измерения объектов в программном обеспечении
• Диск с программным обеспечением — PortableCapture Plus для Windows 7/8/10 и macOS 10.14 и выше, с функциями захвата изображения, редактирования и измерения размеров объектов
• Инструкция по эксплуатации и гарантийный талон

Комплект обеспечивает готовность к работе сразу после распаковки при наличии объекта наблюдения. Для сохранения фото и видео потребуется докупить карту памяти microSD объёмом до 32 гигабайт. Если планируется изучение прозрачных биологических образцов, понадобятся предметные стёкла и покровные стекла для приготовления временных препаратов.

Рекомендуемые аксессуары

Карта памяти microSD — обязательна для записи фото и видео. Рекомендуемый объём от 8 до 32 гигабайт, класс скорости не ниже 10 для стабильной записи Full HD-видео.

Предметные и покровные стёкла — если планируете изучать прозрачные биологические образцы в проходящем свете. Временные препараты (срезы растений, мелкие организмы в капле воды) готовятся на предметном стекле и накрываются покровным для получения тонкого слоя, через который проходит свет.

Измерительная шкала — в комплекте уже есть калибровочная шкала, но дополнительные эталоны с разным шагом делений могут пригодиться для проверки точности измерений на разных увеличениях.

Итог

Levenhuk DTX 700 LCD — цифровой микроскоп для тех, кому важна автономность, удобство групповой работы и быстрая фиксация результата. Встроенный 5-дюймовый экран избавляет от необходимости смотреть в окуляр, камера на 5 мегапикселей записывает фото и видео на карту памяти, аккумулятор обеспечивает до 3 часов работы без подключения к сети. Комбинированная подсветка и поляризационный фильтр расширяют применение от электроники и ювелирного дела до минералогии и энтомологии. Оптическое увеличение до 300 крат подходит для большинства прикладных задач, программное обеспечение добавляет функцию измерения объектов. Ограничения связаны с отсутствием окуляра для прямого наблюдения, цифровым зумом без реального роста детализации и неподвижным предметным столиком. Это не инструмент для научных исследований, а практичный прибор для осмотра, документирования и контроля качества там, где мобильность и наглядность важнее предельной разрешающей способности.
