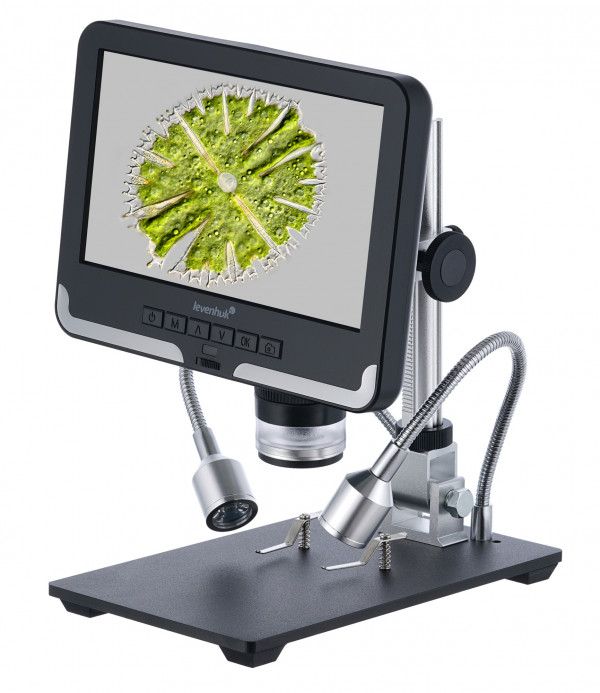

Микроскоп с дистанционным управлением Levenhuk DTX RC2

Levenhuk DTX RC2 — цифровой микроскоп с 7-дюймовым экраном и пультом управления для контроля электроники и мелких деталей

Levenhuk DTX RC2 — автономный цифровой микроскоп отражённого света с увеличением от 3 до 200 крат, встроенным поворотным ЖК-экраном 7 дюймов и беспроводным инфракрасным пультом дистанционного управления. Предназначен для визуального контроля непрозрачных объектов: печатных плат, паяных соединений, ювелирных изделий, монет, минералов, насекомых, текстиля и других образцов, не требующих пропускания света. Изображение формируется CMOS-сенсором и выводится на экран, традиционного окуляра для прямого визуального наблюдения нет.

Что можно увидеть или сделать на практике

Формат наблюдения

Микроскоп работает только через встроенный цветной ЖК-экран диагональю 7 дюймов (около 18 см). Изображение с CMOS-сенсора выводится в реальном времени на дисплей, что удобно для групповой работы, демонстрации дефектов заказчику или длительного контроля без утомления глаз. Экран поворачивается, позволяя настроить удобный угол обзора. Прямого визуального наблюдения через окуляр конструкция не предусматривает — это полностью цифровой формат работы. Микроскоп автономен: не требует подключения к компьютеру, все настройки и управление доступны через кнопки на корпусе или с беспроводного ИК-пульта.

Съёмка и архивирование

Запись фото и видео ведётся на карту памяти microSD объёмом до 32 ГБ (приобретается отдельно). Максимальное разрешение фотографий — 4032×3024 пикселей (12 мегапикселей), формат JPEG. Видео записывается в Full HD 1920×1080 пикселей, формат AVI. Баланс белого и экспозиция настраиваются вручную, что позволяет адаптировать изображение под освещение и цвет объекта. Управление съёмкой доступно как с кнопок микроскопа, так и с пульта дистанционного управления — удобно, когда руки заняты инструментом или образцом.

Реальное разрешение

Физический сенсор микроскопа имеет разрешение 2 мегапикселя (чувствительный элемент 1/2.9 дюйма, CMOS, размер пикселя 2,8×2,8 мкм). Заявленные 12 мегапикселей фотографий достигаются программной интерполяцией — увеличением числа пикселей математическим способом. Интерполяция повышает размер файла и делает изображение более гладким при печати или просмотре на большом экране, но не добавляет истинной детализации, которую способен захватить сенсор. Итоговую резкость и различимость мелких деталей определяет связка оптической системы линз и физического разрешения сенсора 2 Мпикс, а не интерполированное значение.

Конструкция и технологии

Оптическая система построена на стекле и обеспечивает увеличение от 3 до 200 крат. Диапазон включает оптическое увеличение и цифровой зум — на максимальных значениях цифровое увеличение растягивает картинку без роста детализации, поэтому практически полезный диапазон находится в нижней и средней части шкалы. Фокусировка грубая с большим ходом 150 мм: этот запас позволяет работать с объёмными образцами разной высоты и обеспечивает большое рабочее расстояние между объективом и объектом. Под объективом остаётся достаточно пространства для манипуляций руками, инструментом, пинцетом или паяльником во время наблюдения.

Освещение состоит из трёх элементов: встроенной подсветки внутри объектива и двух светодиодных осветителей на гибких держателях. Гибкие держатели позволяют направить свет под нужным углом — это критично при осмотре рельефных поверхностей, паяных соединений или граней камней, где боковое освещение выявляет текстуру и дефекты, незаметные при фронтальном свете. Яркость регулируется кнопками на кабеле питания и с пульта дистанционного управления. Метод исследования — светлое поле в отражённом свете, типичный для инспекционной микроскопии непрозрачных объектов.

Предметный столик размером 120×200 мм неподвижен, образец фиксируется зажимами. Отсутствие координатного перемещения столика ограничивает точность позиционирования и возможность вернуться к конкретной точке на образце — для прецизионных измерительных задач это неудобно, но для визуального контроля и пайки достаточно. Корпус выполнен из пластика, что снижает вес и стоимость прибора, но делает конструкцию менее устойчивой к механическим нагрузкам по сравнению с металлическими аналогами.

Беспроводной инфракрасный пульт дублирует основные функции: изменение увеличения, регулировку яркости подсветки, управление фото- и видеосъёмкой, навигацию по меню. Работает от двух батареек формата AAA (не входят в комплект). Питание микроскопа — от сети 110–220 В через адаптер или от USB-источника 5 В 2 А. В комплекте поставляется ультрафиолетовый фильтр, который устанавливается на объектив и отсекает УФ-составляющую спектра — полезно при работе с флуоресцирующими материалами или для защиты сенсора от избыточного ультрафиолета при ярком освещении.

Кому подойдёт

Микроскоп ориентирован на начинающих пользователей и любителей, занятых прикладными задачами: ремонт электроники и пайка SMD-компонентов, осмотр ювелирных изделий и оценка дефектов камней, проверка качества печати и текстиля, изучение монет и минералов, работа с биологическими коллекциями (насекомые, растения), хобби-проекты. Автономный формат удобен для мастерских и сервисных центров, где микроскоп используется эпизодически и нет необходимости держать рядом компьютер. Большой экран позволяет показать клиенту состояние платы или изделия, а фото- и видеофиксация помогает документировать работу или создавать учебные материалы.

Прибор не подходит для задач, требующих высокой точности измерений, повторяемого позиционирования образца или работы на пределе оптического разрешения. Отсутствие координатного столика и прецизионной фокусировки, пластиковый корпус и базовая оптика ограничивают применение в профессиональных лабораториях контроля качества и научных исследованиях. Для наблюдения прозрачных биологических препаратов на предметных стёклах (клетки, ткани, микроорганизмы) этот микроскоп не предназначен — у него отсутствует нижний проходящий свет, необходимый для таких образцов.

Что важно знать заранее

Микроскоп не подключается к компьютеру — работает только автономно через встроенный экран. Если требуется интеграция с программным обеспечением для измерений, анализа изображений или стриминга, этот функционал недоступен. Карта памяти microSD не входит в комплект и приобретается отдельно, без неё фото- и видеосъёмка невозможна.

Заявленное разрешение фотографий 12 мегапикселей получено интерполяцией с физических 2 мегапикселей сенсора. На практике это означает, что увеличение размера снимка для печати или просмотра на большом мониторе не сопровождается пропорциональным ростом детализации мелких элементов. Для архивирования и документирования качество достаточно, для критичного анализа субмикронных дефектов — ограничено.

Диапазон увеличения 3–200 крат включает цифровой зум. На верхних значениях увеличение достигается программным растягиванием изображения, что увеличивает картинку без улучшения резкости и выявления новых деталей. Практически полезный диапазон для детального осмотра — нижняя и средняя часть шкалы, где преобладает оптическое увеличение.

Неподвижный столик с зажимами подходит для фиксации плоских образцов и плат, но не обеспечивает точного возврата к одной и той же точке после перемещения объекта. Для работы, где критична повторяемость позиции (например, серийный контроль одной и той же области на разных образцах), потребуется координатный столик с нониусом или цифровым отсчётом, которого здесь нет.

Комплектация

• ЖК-экран 7 дюймов, поворотный — основной элемент вывода изображения, крепится на штатив
• Штатив — удерживает экран и оптический модуль, обеспечивает фокусировку
• Основание с зажимами — предметный столик 120×200 мм для фиксации образцов
• Осветители на гибких держателях — два светодиодных источника с регулируемым направлением света
• Инфракрасный пульт дистанционного управления — беспроводное управление функциями микроскопа (батарейки AAA не входят в комплект)
• Ультрафиолетовый фильтр — устанавливается на объектив для отсечения УФ-излучения
• Кабель питания с переключателем и регулятором яркости подсветки — вынесенное управление яркостью и включением прибора
• Сетевой адаптер — питание от сети 110–220 В
• Инструменты и крепёж — для сборки и настройки
• Инструкция по эксплуатации и гарантийный талон

Для начала работы комплект полон, но потребуется отдельно приобрести карту памяти microSD объёмом до 32 ГБ для записи фото и видео, а также две батарейки AAA для пульта дистанционного управления. Без карты памяти съёмка недоступна, но визуальное наблюдение через экран работает штатно.

Рекомендуемые аксессуары

Карта памяти microSD (до 32 ГБ) — необходима для фото- и видеосъёмки, без неё запись не ведётся. Батарейки AAA (2 шт.) — питание для пульта дистанционного управления. Предметные стёкла или калибровочная шкала — для оценки реального увеличения и размеров наблюдаемых объектов. Антистатический пинцет — удобен при работе с электронными компонентами и мелкими деталями под увеличением.

Итог

Levenhuk DTX RC2 — автономный цифровой микроскоп начального уровня для визуального контроля и фиксации непрозрачных объектов с увеличением от 3 до 200 крат. Встроенный 7-дюймовый поворотный экран, беспроводной пульт управления и гибкие светодиодные осветители делают его удобным инструментом для ремонтных мастерских, ювелиров, радиолюбителей и энтузиастов пайки. Возможность записи фото и видео без подключения к компьютеру упрощает документирование и демонстрацию результатов работы. Ограничения связаны с начальным уровнем прибора: реальное разрешение сенсора 2 мегапикселя, неподвижный столик без точного позиционирования, пластиковый корпус и преобладание цифрового зума на верхних значениях увеличения снижают применимость в профессиональных измерительных и исследовательских задачах.
