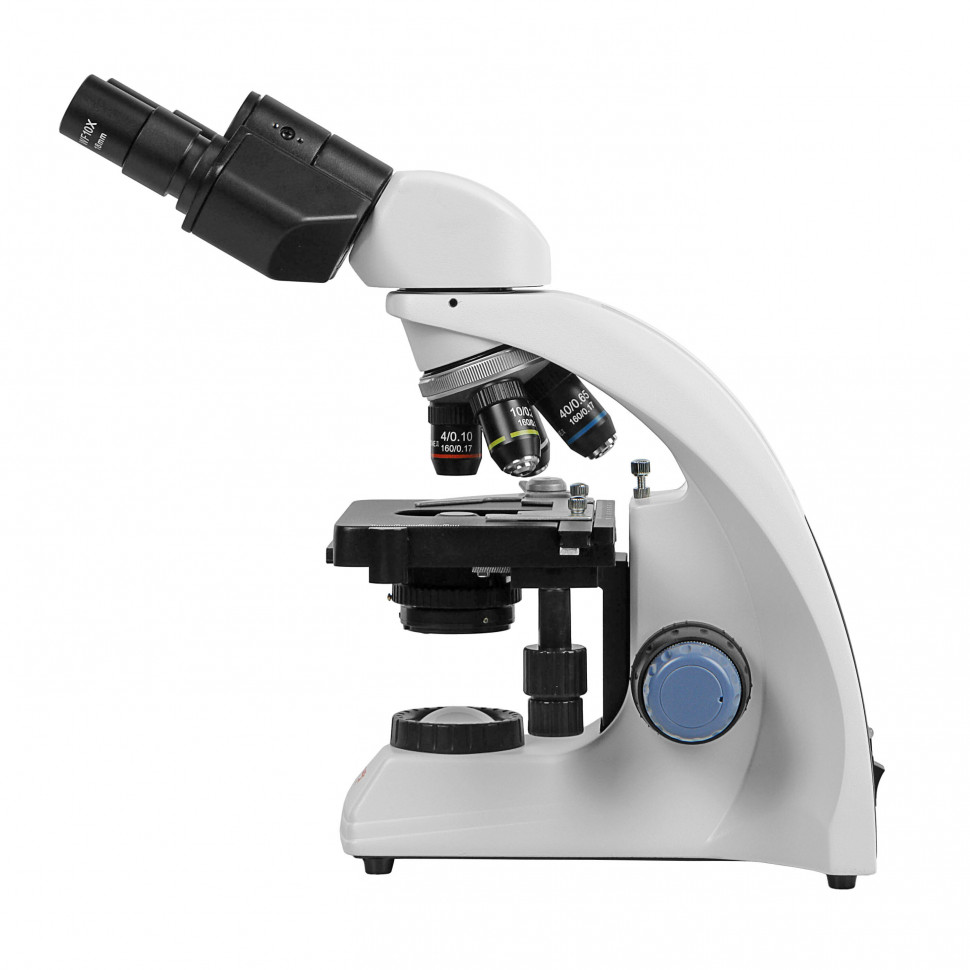

Микроскоп биологический Микромед P-2В бинокулярный

Микромед P-2В — бинокулярный микроскоп для исследований в проходящем свете с увеличением до 1000× и иммерсионной оптикой

Микромед P-2В — прямой биологический микроскоп для наблюдений по методу светлого поля в проходящем свете. Комплектуется четырьмя ахроматическими объективами с кратностью от 4× до 100× oil, бинокулярной насадкой с механизмом плавного вращения Soft Motion и механическим предметным столиком с координатными перемещениями. Базовый диапазон увеличения 40×–1000× позволяет изучать как крупные структуры тканей, так и одноклеточные организмы и бактерии при использовании иммерсии.

Что можно увидеть на практике

Что можно рассмотреть

Микроскоп работает в проходящем свете по методу светлого поля — универсальной технике для изучения окрашенных биологических препаратов. При увеличении 40×–100× различимы клеточные структуры растений, срезы тканей животных, крупные одноклеточные организмы. Объектив 10× подходит для обзорного сканирования препарата и поиска нужных участков. Объектив 40× с апертурой 0.65 обеспечивает детальное изучение клеточного строения — видны ядра, клеточные стенки, включения. Иммерсионный объектив 100× с числовой апертурой 1.25 в сочетании с конденсором Аббе той же апертуры даёт разрешение около 0.27 мкм, достаточное для наблюдения бактерий, эритроцитов, тонких структур клеток. При увеличении 1000× (100×obj × 10×oc) достигается предел полезного увеличения оптической системы — дальнейший рост кратности с дополнительными окулярами увеличит размер изображения, но не добавит новых деталей.

Подготовка образцов

Проходящий свет требует тонких прозрачных препаратов на предметных стёклах. Образец должен пропускать свет — толстые непрозрачные объекты этот микроскоп не покажет. Для растительных и животных тканей нужны срезы толщиной 5–20 мкм, для микроорганизмов — тонкие мазки или капли культуры под покровным стеклом толщиной 0.17 мм (под этот стандарт скорректированы все объективы). Метод светлого поля лучше всего работает с окрашенными препаратами, где красители создают контраст — неокрашенные прозрачные структуры будут слабо видны. При работе с объективом 100× oil на покровное стекло наносится капля иммерсионного масла (входит в комплект) — оно устраняет потери света на границе стекло-воздух и реализует полную апертуру объектива.

Формат работы

Наблюдение ведётся через бинокулярную насадку — два окуляра позволяют смотреть обоими глазами, что снижает утомляемость при длительной работе по сравнению с монокулярными моделями. Межзрачковое расстояние регулируется в диапазоне 50–75 мм, левый тубус имеет диоптрийную коррекцию ±6 диоптрий для компенсации разницы зрения между глазами. Окуляры WF 10×/18 с вынесенным зрачком позволяют работать в очках. При необходимости фото- или видеофиксации в левый тубус вместо окуляра устанавливается цифровая камера с посадочным диаметром 23.2 мм (приобретается отдельно) — диоптрийная коррекция на этом тубусе позволит настроить парфокальность между визуальным наблюдением в правый окуляр и цифровым изображением на мониторе.

Конструкция и технологии

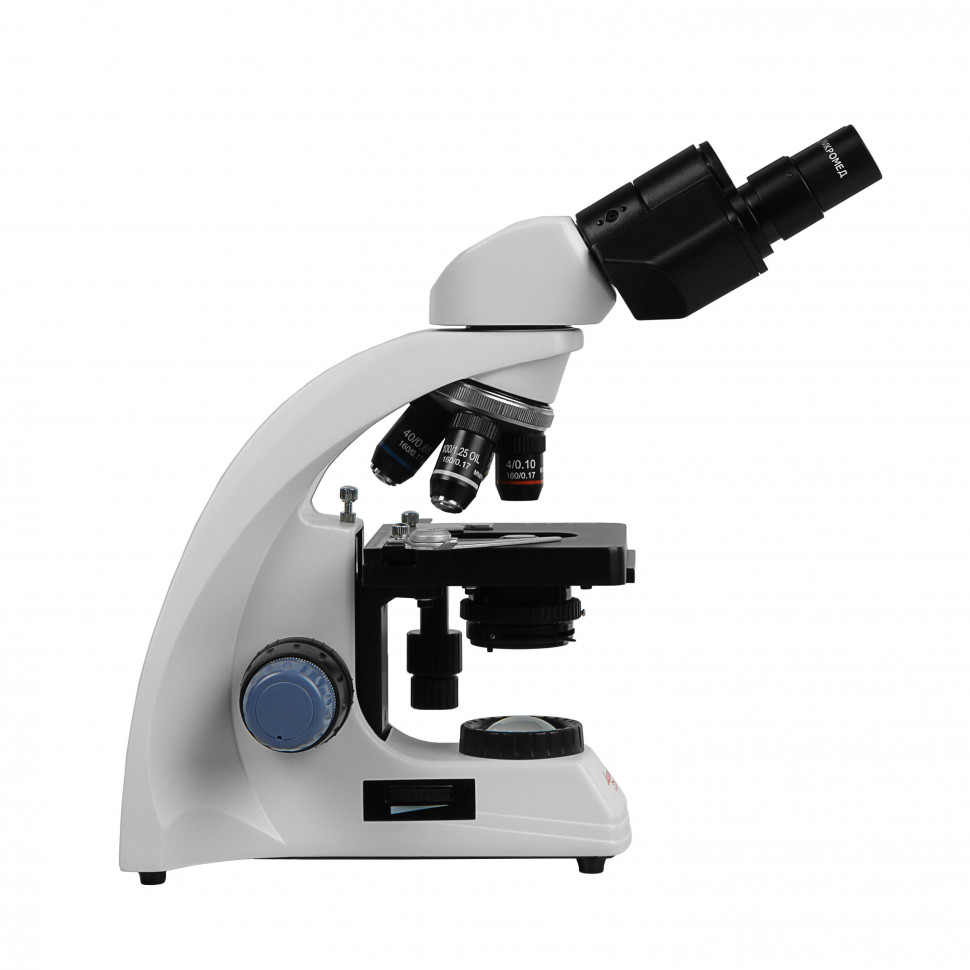

Оптическая система спроектирована на длину тубуса 160 мм — классическая схема с фиксированной длиной оптического пути. Объективы имеют ахроматическую коррекцию — устранены хроматические аберрации для двух длин волн (обычно красной и синей), что даёт резкое изображение в центре поля зрения. По краям поля могут наблюдаться цветные ореолы, это нормально для ахроматов. Все четыре объектива парфокальны — при смене увеличения поворотом револьверного устройства изображение остаётся в фокусе или требует минимальной подстройки, что ускоряет работу. Парфокальная высота 45 мм — стандарт DIN.

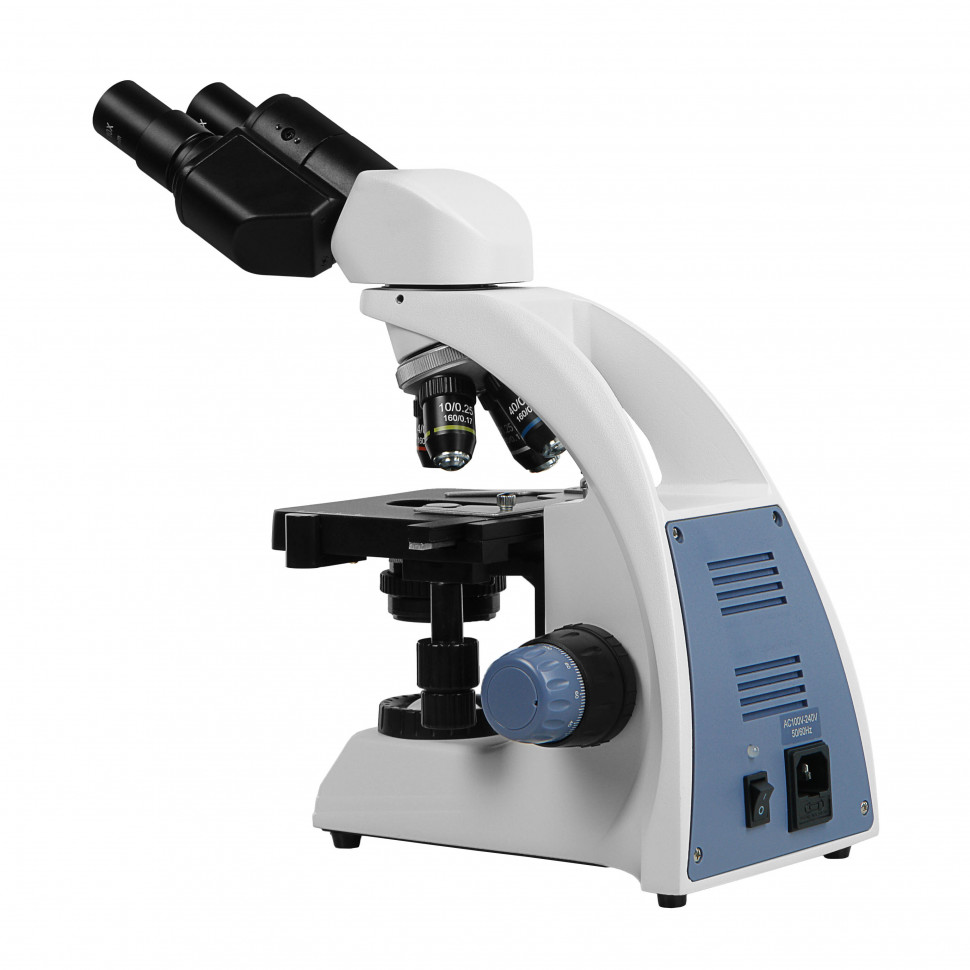

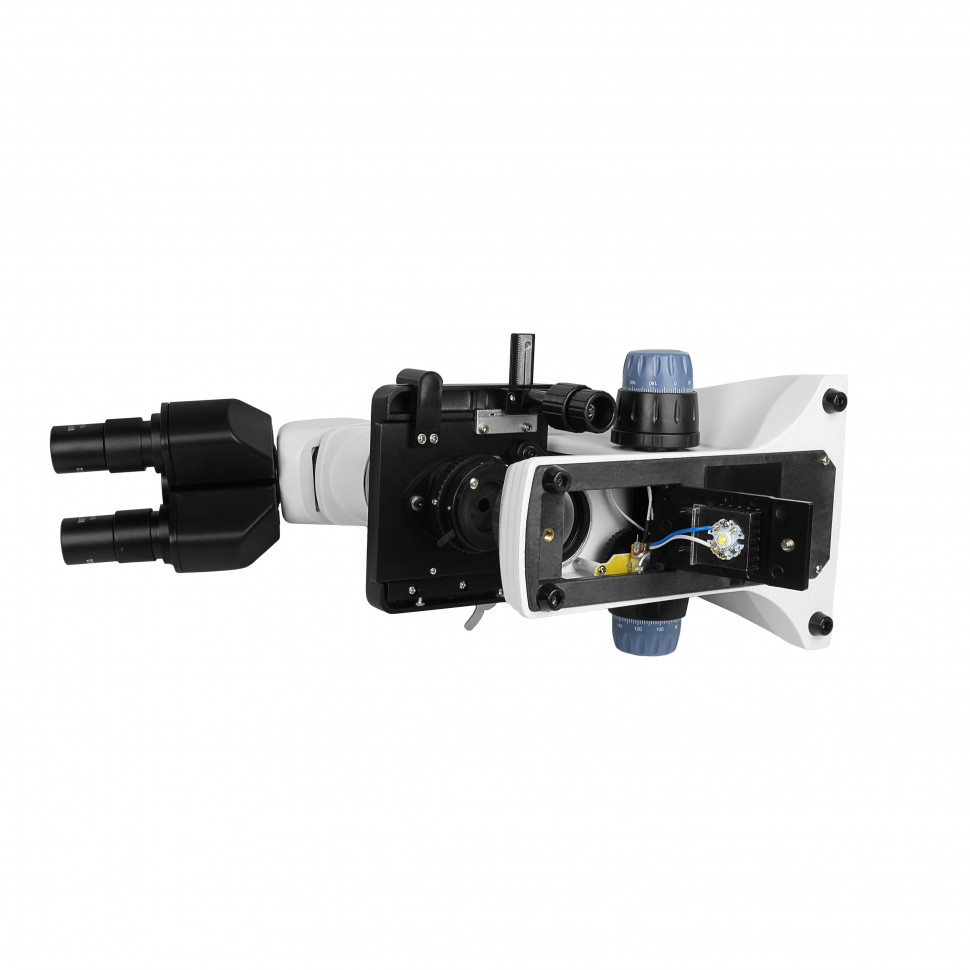

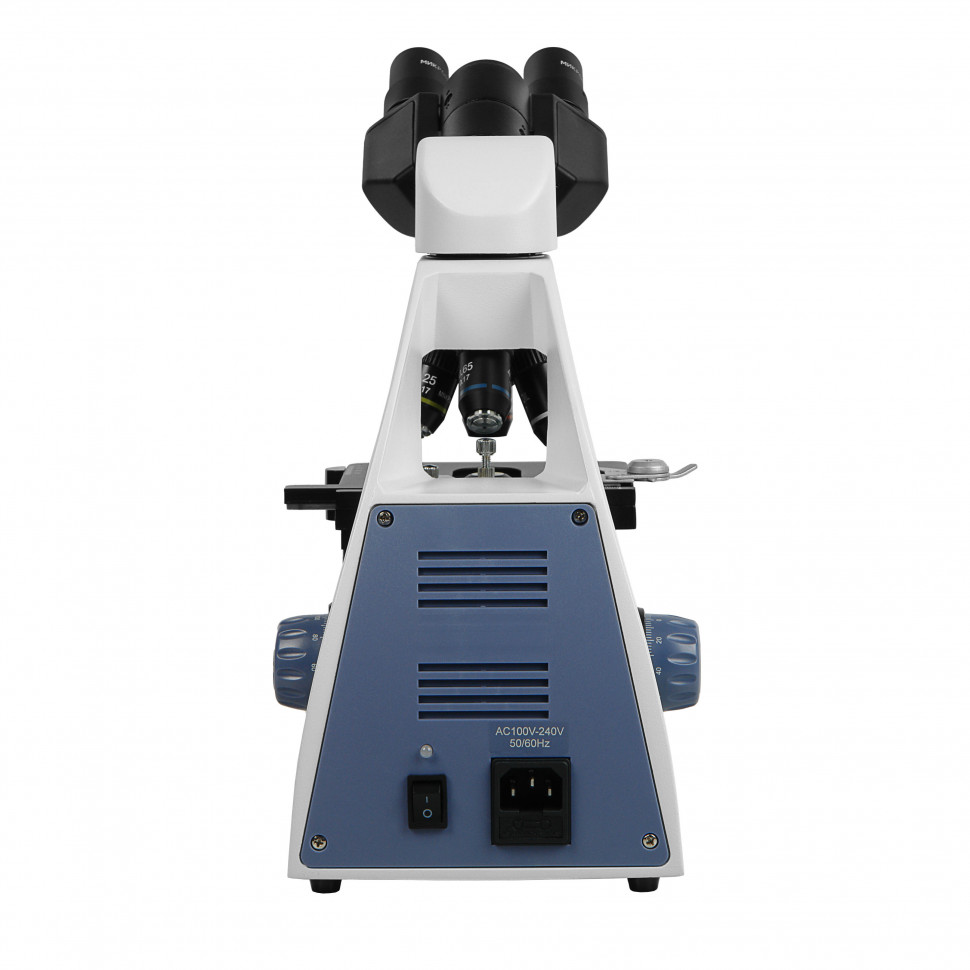

Конденсор Аббе с числовой апертурой 1.25 установлен под предметным столиком и перемещается по вертикали в диапазоне 10 мм для согласования с разными объективами. Ирисовая апертурная диафрагма в нижней части конденсора управляет углом светового конуса — правильная настройка диафрагмы под апертуру используемого объектива обеспечивает оптимальный контраст и разрешение изображения. Конденсор не требует центрировки пользователем — процедура выполнена производителем. Поворотный держатель под конденсором принимает светофильтры диаметром 32 мм (синий фильтр входит в комплект, жёлтый и зелёный приобретаются отдельно). Источник света — светодиод 3 Вт с белым спектром, встроенный в основание. Яркость регулируется плавно, питание — от сети 100–240 В или от трёх батарей формата АА, что позволяет работать в полевых условиях без доступа к розетке.

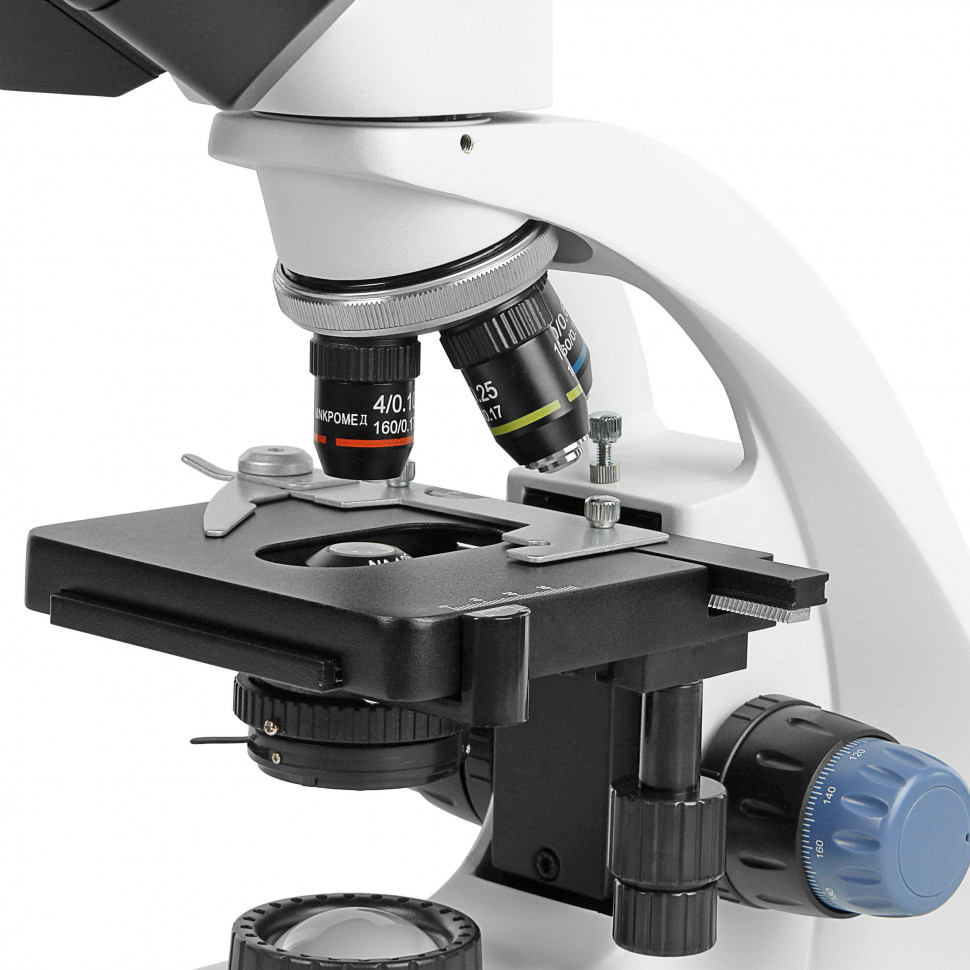

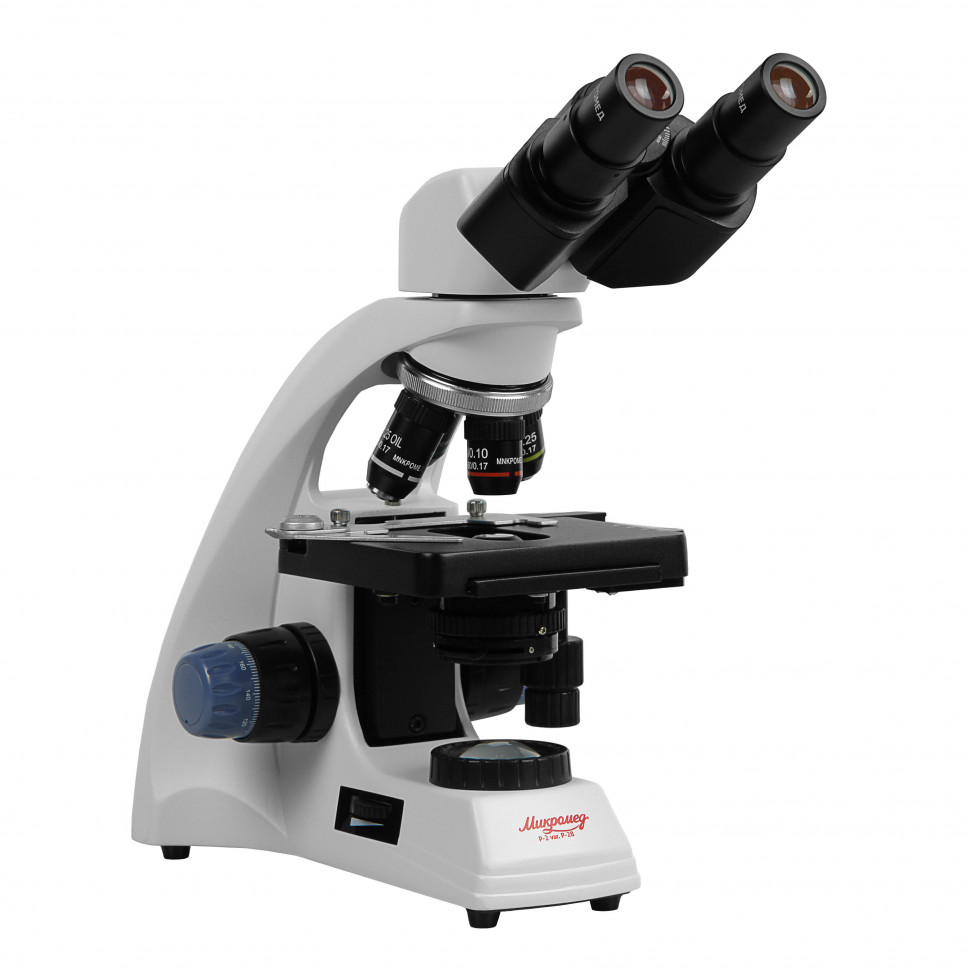

Механический предметный столик размером 125×115 мм перемещает препарат в двух взаимно перпендикулярных направлениях в диапазоне 70×30 мм с помощью коаксиальных рукояток. Это упрощает систематическое сканирование всей площади препарата и точный возврат к найденному объекту. Фокусировка осуществляется перемещением столика по вертикали зубчато-реечным механизмом с демпфированием — грубая наводка даёт ход 24 мм, тонкая фокусировка имеет цену деления 2 мкм (0.4 мм на оборот рукоятки). Такая точность необходима при работе с объективами высокой кратности, у которых глубина резкости составляет единицы микрометров. Объективы 40× и 100× имеют подпружиненные оправы — при случайном касании препарата передняя линза объектива отодвигается, предотвращая повреждение оптики и покровного стекла.

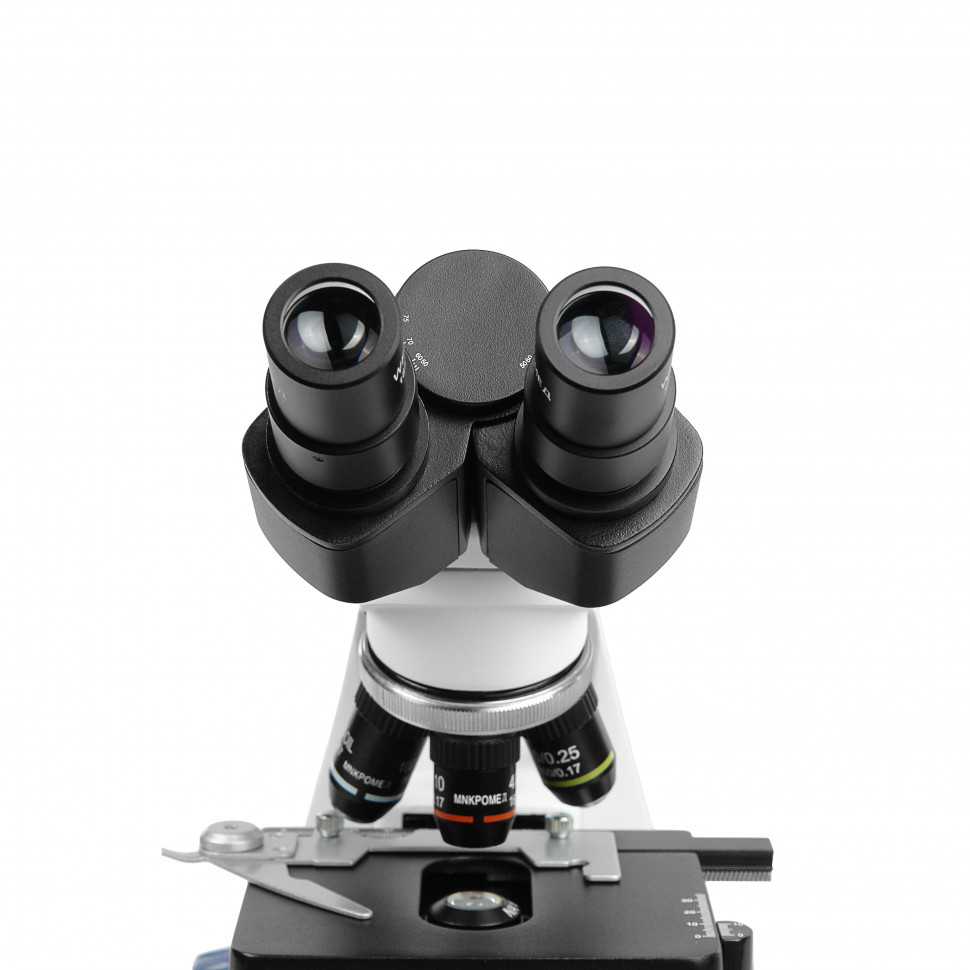

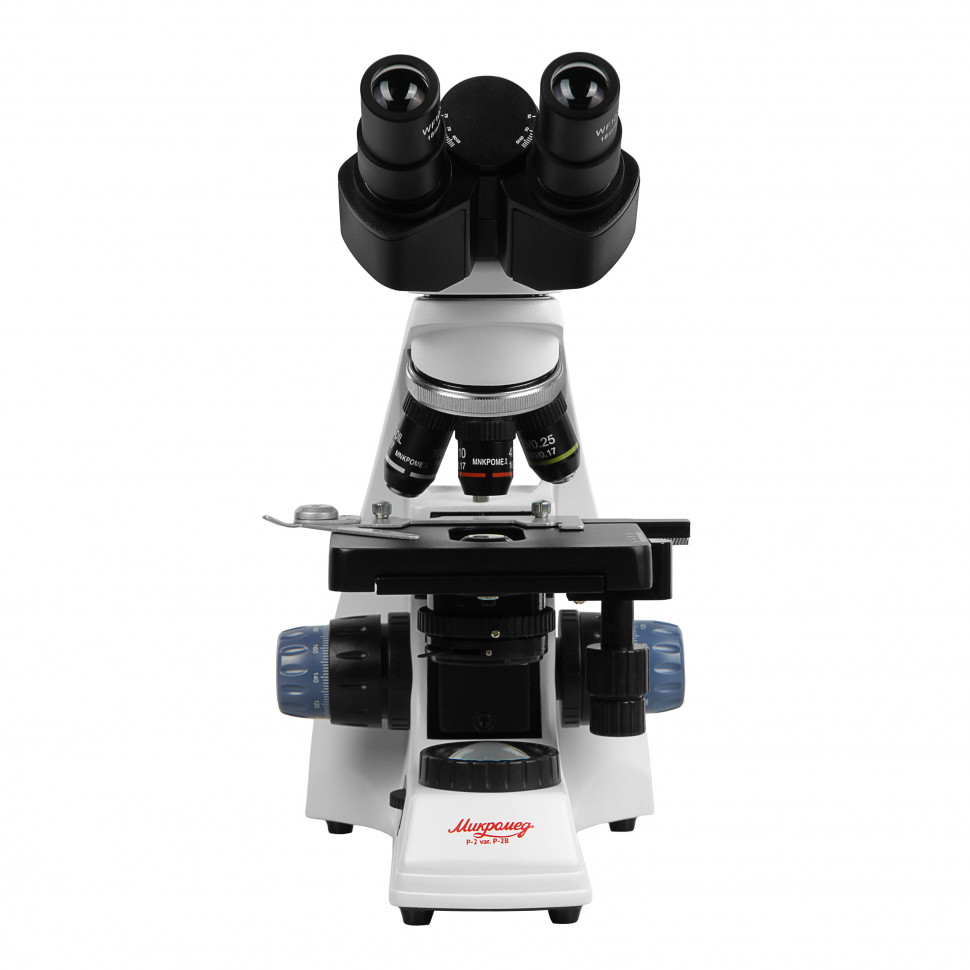

Бинокулярная насадка наклонена под углом 30° к горизонтали — эргономичное положение для длительной работы сидя. Насадка вращается вокруг оптической оси на 360° и оснащена механизмом Soft Motion — демпфированным поворотным устройством, которое обеспечивает плавное вращение без рывков и фиксацию в нужном положении. Это особенно важно при групповых занятиях, когда несколько человек по очереди смотрят в микроскоп — насадку можно поворачивать, не сбивая настройки и не рискуя уронить препарат.

Кому подойдёт

Микромед P-2В ориентирован на регулярное использование в учебных целях и для любительских биологических исследований, где требуется полный диапазон увеличения классического светового микроскопа. Подходит для студентов медицинских и биологических специальностей при освоении гистологии, цитологии, микробиологии — комплект из четырёх объективов покрывает типовые задачи практикума, а бинокулярная насадка делает многочасовые занятия менее утомительными. Механический столик с координатами полезен при подсчёте клеток, сканировании мазков, поиске редких структур на большой площади препарата.

Для школьных биологических кружков, кабинетов естествознания в колледжах и для домашней лаборатории энтузиаста микроскопии модель предлагает функционал существенно выше базовых учебных приборов — возможность наблюдения бактерий с иммерсионным объективом, автономное питание для выездных занятий, совместимость с цифровыми камерами стандарта 23.2 мм. Для профессиональных научных лабораторий, где требуются методы фазового контраста, тёмного поля, флуоресценции или инфинити-корригированная оптика для встраивания дополнительных модулей, этот микроскоп не подходит — он ограничен методом светлого поля и классической оптической схемой на 160 мм.

Что важно знать заранее

Микроскоп работает только в проходящем свете по методу светлого поля. Неокрашенные прозрачные живые клетки будут плохо видны — для их наблюдения нужны либо красители, либо микроскоп с фазовым контрастом, которого здесь нет. Толстые непрозрачные объекты (насекомые, минералы, электронные платы) этот прибор не покажет — для них требуется стереомикроскоп с отражённым светом.

Ахроматическая коррекция объективов устраняет хроматические аберрации в центре поля зрения, но по краям могут оставаться цветные ореолы. Для критически важной цветопередачи и плоского поля по всей площади нужны планахроматы или апохроматы, которых в базовой комплектации нет. Длина тубуса 160 мм означает, что оптический путь фиксирован — нельзя встраивать промежуточные модули (например, флуоресцентные кубики или дополнительные увеличители) без потери качества изображения, как это возможно в системах с коррекцией на бесконечность.

При работе с объективом 100× oil необходимо иммерсионное масло — без него апертура объектива не реализуется, и разрешение падает. После каждого использования масло нужно удалять с фронтальной линзы объектива и с покровного стекла специальными средствами (о-ксилол или аналог, приобретается отдельно). Объективы 40× и 100× имеют очень малое рабочее расстояние — зазор между фронтальной линзой и препаратом составляет доли миллиметра, требуется аккуратность при фокусировке.

Камера в комплект не входит — при необходимости фото- и видеофиксации выбирайте окулярную камеру с посадочным диаметром 23.2 мм. Светофильтры (кроме синего) и дополнительные окуляры для расширения диапазона увеличения до 20×–2000× приобретаются отдельно. Учитывайте, что увеличение свыше 1250× для данной оптической системы будет пустым — картинка станет больше, но новых деталей не появится из-за ограничения разрешающей способности объектива 100×/1.25.

Комплектация

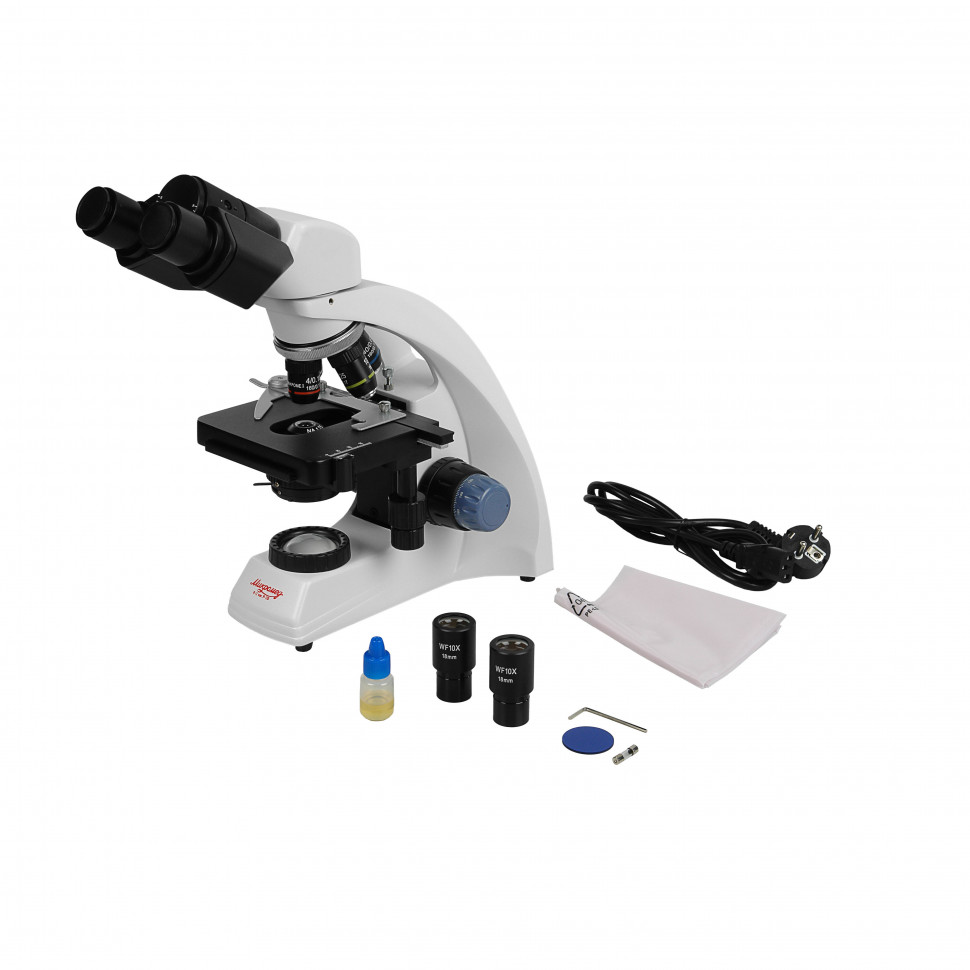

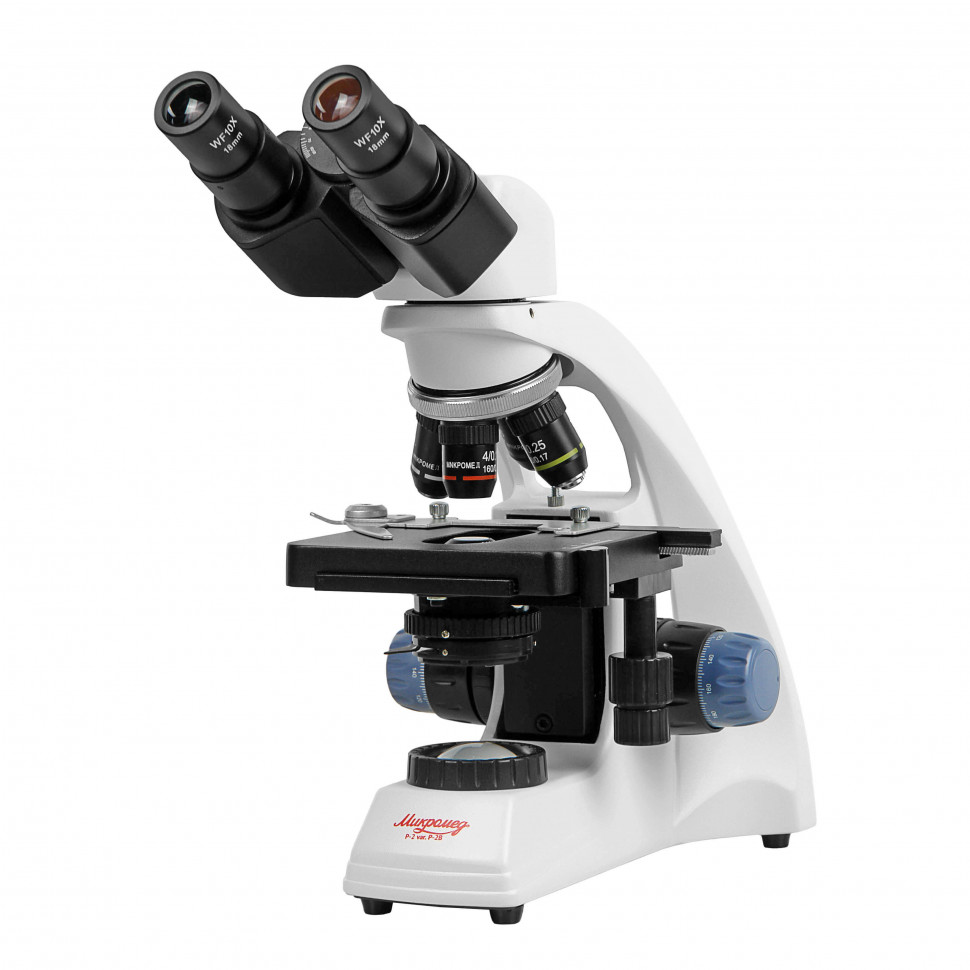

• Штатив со встроенным осветителем, револьверным устройством и механизмом фокусировки — литой алюминиевый корпус с Т-образным основанием, содержит светодиод 3 Вт с регулировкой яркости, четырёхпозиционное револьверное устройство, зубчато-реечную фокусировку с грубой и тонкой наводкой, направляющую с демпфированием.
• Насадка бинокулярная с механизмом Soft Motion — угол наклона 30°, вращение на 360° с плавным демпфированным ходом, настройка межзрачкового расстояния 50–75 мм, диоптрийная коррекция ±6 диоптрий на левом тубусе.
• Столик механический 125×115 мм — двухкоординатное перемещение препарата в диапазоне 70×30 мм с помощью коаксиальных рукояток, накладной препаратодержатель.
• Конденсор Аббе светлого поля N.A.=1.25 — с ирисовой апертурной диафрагмой, вертикальное перемещение 10 мм, поворотный держатель светофильтров диаметром 32 мм.
• Объектив ахромат 4×/0.1 160/0.17 — обзорное увеличение, большое поле зрения, малое увеличение для поиска объектов на препарате.
• Объектив ахромат 10×/0.25 160/0.17 — среднее увеличение для детального осмотра крупных клеток и тканей.
• Объектив ахромат 40×/0.65 160/0.17 подпружиненный — высокое увеличение для изучения клеточных структур, подпружиненная оправа защищает от повреждения при касании препарата.
• Объектив ахромат 100×/1.25 oil 160/0.17 подпружиненный — иммерсионный объектив максимальной кратности для наблюдения бактерий и субклеточных структур, требует применения иммерсионного масла.
• Окуляр WF 10×/18 мм — 2 шт. — широкоугольные окуляры с полем зрения 18 мм и вынесенным зрачком, позволяют работать в очках.
• Светофильтр синий диаметром 32 мм — корректирует цветовую температуру светодиодного освещения, улучшает контраст при наблюдении окрашенных препаратов.
• Флакон с иммерсионным маслом — для работы с объективом 100× oil.
• Кабель питания, чехол пылезащитный, шестигранный ключ 2 мм, руководство по эксплуатации.

Комплект достаточен для немедленного начала работы с готовыми окрашенными препаратами. Для самостоятельного приготовления препаратов потребуются предметные и покровные стёкла толщиной 0.17 мм, красители, среды для заливки срезов. Батареи формата АА для автономной работы приобретаются отдельно. Цифровая камера, дополнительные окуляры (5×, 12.5×, 16×, 20×) и объективы (20×, 60×), а также жёлтый, зелёный и матовый светофильтры не входят в базовую поставку.

Рекомендуемые аксессуары

Набор готовых препаратов по ботанике, зоологии или гистологии — готовые окрашенные срезы на предметных стёклах позволяют сразу начать наблюдения без навыков пробоподготовки. Предметные и покровные стёкла — расходный материал для самостоятельного изготовления временных препаратов; покровные стёкла должны быть толщиной 0.17 мм, под которую скорректированы объективы. Набор для приготовления препаратов — пипетки, предметные стёкла с лунками, красители (метиленовый синий, эозин), препаровальные иглы для работы с образцами.

Иммерсионное масло — основной флакон из комплекта расходуется, потребуется докупать. О-ксилол или специальная жидкость для очистки оптики — для удаления иммерсионного масла с объектива и препаратов после работы. Окулярная цифровая камера с посадочным диаметром 23.2 мм — для фото- и видеофиксации наблюдений, вывода изображения на монитор, измерений в программном обеспечении камеры. Окуляр со шкалой (окуляр-микрометр) — для измерения размеров объектов в поле зрения при калибровке с объект-микрометром.

Итог

Микромед P-2В — функционально полный биологический микроскоп для работы в проходящем свете методом светлого поля с диапазоном увеличения 40×–1000×. Комплект из четырёх ахроматических объективов включает иммерсионный 100× с апертурой 1.25, конденсор Аббе с той же апертурой обеспечивает разрешение до 0.27 мкм — достаточно для изучения бактерий и тонких клеточных структур. Бинокулярная насадка с механизмом Soft Motion, механический координатный столик, точная фокусировка с шагом 2 мкм и возможность автономного питания от батарей делают прибор удобным инструментом для учебных практикумов, любительских исследований и рутинных лабораторных задач в светлом поле. Ограничен одним методом контрастирования и классической оптической схемой на 160 мм — для профессиональных исследований с фазовым контрастом, поляризацией или модульным расширением системы потребуется более продвинутая модель.
