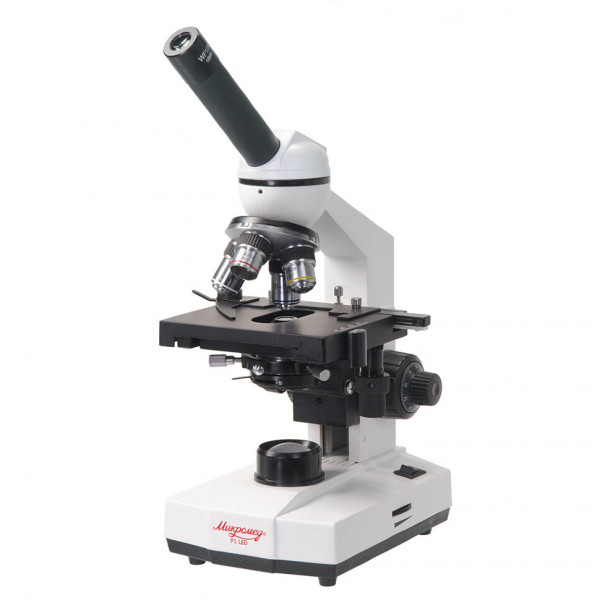

Микроскоп биологический Микромед P-1 LED монокулярный

Микромед P-1 LED — лабораторно-учебный микроскоп с центрируемым конденсором и механическим столиком

Что можно увидеть или сделать на практике

Что можно рассмотреть

Микромед P-1 LED предназначен для наблюдения прозрачных биологических объектов в проходящем свете по методу светлого поля. Диапазон увеличения от 40x до 1600x (с комплектными окулярами 10x и 16x) перекрывает задачи от обзорного изучения препаратов до детального анализа клеточных структур. Объектив 4x/0.1 подходит для поиска нужной области на препарате и оценки общей картины, 10x/0.25 — для изучения тканей и крупных клеток, 40x/0.65 — для анализа клеточного строения, ядер, включений. Иммерсионный объектив 100x/1.25 oil с числовой апертурой 1.25 позволяет рассматривать бактерии, тонкие детали клеток, форменные элементы крови. Числовая апертура конденсора 1.25 согласована с иммерсионным объективом, что обеспечивает реализацию полной разрешающей способности системы при работе с масляной иммерсией.

Подготовка образцов

Микроскоп работает только с тонкими прозрачными препаратами на предметных стёклах — метод проходящего света требует пропускания образца. Подходят готовые окрашенные гистологические срезы, мазки крови, бактериологические препараты, временные препараты растительных и животных тканей. Толстые или непрозрачные объекты рассмотреть не удастся. Для работы с иммерсионным объективом 100x на покровное стекло наносится капля иммерсионного масла (входит в комплект) — это устраняет потери света на границе стекло-воздух и позволяет использовать высокую числовую апертуру объектива. Толщина покровного стекла должна соответствовать стандарту 0.17 мм, на который рассчитаны объективы.

Формат работы

Наблюдение проводится визуально через монокулярную насадку с углом наклона 45°. Насадка поворачивается на 360°, что удобно в учебном процессе — можно быстро развернуть микроскоп к другому наблюдателю без перемещения всего прибора. Для фото- и видеофиксации в окулярный тубус диаметром 23.2 мм можно установить цифровую камеру (приобретается отдельно). Механический координатный столик с нониусами позволяет записывать координаты интересующих участков препарата и возвращаться к ним — это важно при исследовании серийных срезов или при необходимости повторного анализа того же участка.

Конструкция и технологии

Оптическая система построена на схеме с длиной тубуса 160 мм. Все четыре объектива — ахроматы, скорректированные на эту длину и толщину покровного стекла 0.17 мм. Ахроматическая коррекция устраняет основные хроматические аберрации, обеспечивая приемлемую резкость и контраст изображения для большинства рутинных задач. Объективы парфокальны — при смене увеличения достаточно лишь незначительной подстройки фокуса. Объективы 40x и 100x оснащены подпружиненными оправами, которые защищают оптику и препарат от повреждения при случайном контакте.

Центрируемый конденсор Аббе с числовой апертурой 1.25 и ирисовой апертурной диафрагмой — ключевой элемент осветительной системы. Центрировка конденсора и правильная настройка апертурной диафрагмы обеспечивают оптимальный контраст изображения и полное использование разрешающей способности объективов. Конденсор перемещается по высоте в диапазоне 15 мм, фронтальная линза съёмная — её рекомендуется выводить из хода лучей при работе с объективами 4x и 10x для правильного заполнения поля зрения. На конденсоре установлен поворотный держатель светофильтров диаметром 32 мм, в комплект входит синий светофильтр.

Механический двухкоординатный предметный столик размером 110x125 мм перемещает препарат в пределах 60x30 мм с помощью зубчато-реечных передач и коаксиальных рукояток. Шкалы с ценой деления 1 мм и нониусы с ценой деления 0.1 мм позволяют записывать координаты с точностью до десятых долей миллиметра. Это необходимо при работе с серийными срезами, повторных исследованиях или при подсчёте структур в заданной области. В комплект входит накладной препаратоводитель.

Фокусировка осуществляется перемещением предметного столика по высоте. Механизм на зубчатой рейке обеспечивает плавный ход без люфтов в диапазоне 27 мм. Рукоятки грубой и тонкой фокусировки расположены на одной оси. Цена деления тонкой фокусировки 1 мкм (один оборот рукоятки перемещает столик на 0.1 мм) позволяет точно настраивать резкость при работе с объективами высоких увеличений. Механизм оснащён ограничителем хода, предотвращающим столкновение объектива с препаратом, и фиксатором, исключающим самопроизвольное опускание столика.

Освещение построено на светодиоде мощностью 3 Вт с цветовой температурой 6000-6500 К, что близко к дневному свету. Такая цветовая температура снижает утомляемость глаз при длительной работе и облегчает настройку баланса белого при использовании цифровой камеры. Яркость регулируется от 0 до 100%. Микроскоп может работать от сетевого адаптера (5В/1А, входит в комплект) или от трёх батарей АА, при этом сетевой адаптер выполняет функцию зарядного устройства для аккумуляторов того же формата. Автономное питание позволяет использовать прибор в полевых условиях или при отсутствии доступа к электросети.

Штатив и основание изготовлены методом литья под давлением из алюминиевого сплава и покрыты износостойким составом с антистатическими свойствами. Полностью металлическая конструкция обеспечивает стабильность настроек и долговечность механизмов. Масса прибора 2.4 кг, размеры 170x180x350 мм.

Кому подойдёт

Микромед P-1 LED имеет регистрационное удостоверение (ФСЗ 2007/00554) и допущен к применению в учреждениях здравоохранения для лабораторных и диагностических исследований. Прибор подходит для клинико-диагностических лабораторий, выполняющих рутинные анализы крови, мочи, других биологических материалов, а также для патоморфологических исследований гистологических препаратов.

В учебных заведениях — от средних специальных до высших — микроскоп обеспечивает полный цикл обучения основам микроскопии: от работы с малыми увеличениями до освоения техники масляной иммерсии. Механический столик с нониусами и центрируемый конденсор позволяют на практике освоить правильную настройку освещения по методу Кёлера и точное позиционирование препарата. Поворотная монокулярная насадка удобна при работе группы студентов с одним прибором.

Для самостоятельных исследований в области биологии, ботаники, энтомологии прибор предоставляет возможности, сопоставимые с лабораторными моделями начального уровня, при умеренной стоимости. Возможность установки цифровой камеры расширяет функционал до документирования наблюдений.

Что важно знать заранее

Микроскоп работает только с прозрачными препаратами на предметных стёклах и только по методу светлого поля. Другие методы контрастирования (тёмное поле, фазовый контраст, поляризация) не поддерживаются. Для исследования непрозрачных объектов или работы в отражённом свете потребуется отдельный осветитель (приобретается дополнительно) или другой тип микроскопа.

Монокулярная насадка при длительной непрерывной работе более утомительна, чем бинокулярная, — для многочасовых ежедневных исследований стоит рассмотреть модели с бинокулярной насадкой. Ахроматическая коррекция объективов обеспечивает приемлемое качество изображения для учебных и рутинных лабораторных задач, но при работе с высококонтрастными или полихромными препаратами возможны остаточные цветные ореолы по краям структур.

Оптическая схема с коррекцией на конечное расстояние 160 мм не предусматривает встраивания дополнительных оптических модулей (промежуточных линз, поляризаторов, фазовых колец) между объективом и окуляром без потери качества изображения. Для установки цифровой камеры используется окулярный тубус диаметром 23.2 мм — это стандартный размер, совместимый с большинством окулярных камер.

Работа с иммерсионным объективом 100x требует навыка: после каждого использования необходимо тщательно удалять масло с фронтальной линзы объектива и покровного стекла препарата специальными средствами, чтобы не повредить оптику и не испортить препарат.

Комплектация

Объективы — ахромат 4x/0.1, ахромат 10x/0.25, ахромат 40x/0.65 с подпружиненной оправой, ахромат 100x/1.25 oil с подпружиненной оправой. Все объективы рассчитаны на длину тубуса 160 мм и толщину покровного стекла 0.17 мм. Подпружиненные оправы старших объективов защищают оптику при случайном касании препарата.

Окуляры — широкопольный WF 10x/18 (поле зрения 18 мм) и широкопольный WF 16x/15 (поле зрения 15 мм). С окуляром 10x диапазон увеличений микроскопа от 40x до 1000x, с окуляром 16x — от 64x до 1600x.

Конденсор Аббе — центрируемый, числовая апертура 1.25, с ирисовой апертурной диафрагмой, поворотным держателем светофильтров и съёмной фронтальной линзой. Установлен на кронштейне с центрировочными винтами.

Насадка — монокулярная, поворотная на 360°, с наклоном тубуса 45°. Посадочный диаметр окулярного тубуса 23.2 мм.

Револьверное устройство — на 4 объектива.

Предметный столик — механический двухкоординатный, размер 110x125 мм, с коаксиальными рукоятками перемещения, шкалами (цена деления 1 мм) и нониусами (цена деления 0.1 мм). В комплекте накладной препаратоводитель.

Иммерсионное масло — пузырёк для работы с объективом 100x.

Синий светофильтр — диаметр 32 мм, устанавливается в держатель на конденсоре.

Сетевой адаптер / зарядное устройство — 5В/1А, работает как источник питания от сети 210-230В/50Гц и как зарядное устройство для аккумуляторов АА.

Чехол от пыли, отвёртка, руководство по эксплуатации, гарантийный талон.

Комплект достаточен для немедленного начала работы. Потребуются предметные и покровные стёкла, препараты для исследования. При использовании цифровой камеры её необходимо приобрести отдельно.

Рекомендуемые аксессуары

Цифровая окулярная камера с посадочным диаметром 23.2 мм — для фото- и видеофиксации наблюдений, документирования препаратов, вывода изображения на экран компьютера.

Предметные и покровные стёкла — расходный материал для приготовления временных препаратов. Толщина покровных стекол должна соответствовать 0.17 мм.

Набор для приготовления препаратов — пипетки, препаровальные иглы, пинцеты, красители — если планируется самостоятельное изготовление временных препаратов.

Дополнительные окуляры — WF 5x/18 для малых увеличений и большого поля зрения (диапазон микроскопа 20x-500x), WF 20x/11 для максимального увеличения до 2000x, окуляры с измерительной сеткой или шкалой для морфометрических измерений.

Иммерсионное масло — для пополнения комплектного запаса при регулярной работе с объективом 100x.

Итог

Микромед P-1 LED сочетает доступную стоимость с функциональностью лабораторного микроскопа начального уровня. Центрируемый конденсор Аббе, механический координатный столик с нониусами, прецизионная фокусировка и полный набор объективов до иммерсионного 100x делают прибор пригодным как для учебных задач, так и для рутинных лабораторных исследований. Регистрация как медицинского изделия позволяет использовать микроскоп в учреждениях здравоохранения. Автономное питание от батарей АА расширяет область применения за пределы стационарных лабораторий. Ограничения — монокулярная насадка, ахроматическая коррекция объективов и единственный метод наблюдения (светлое поле) — соответствуют позиционированию прибора и не критичны для заявленного круга задач.
