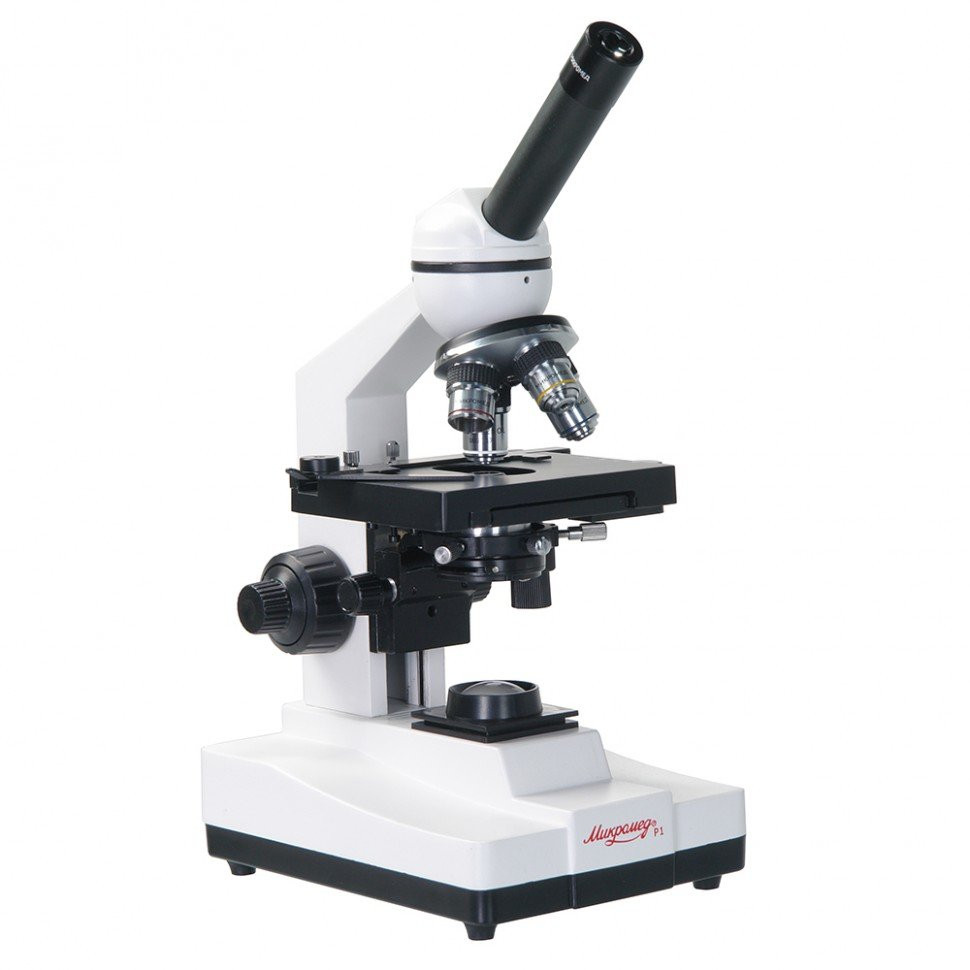

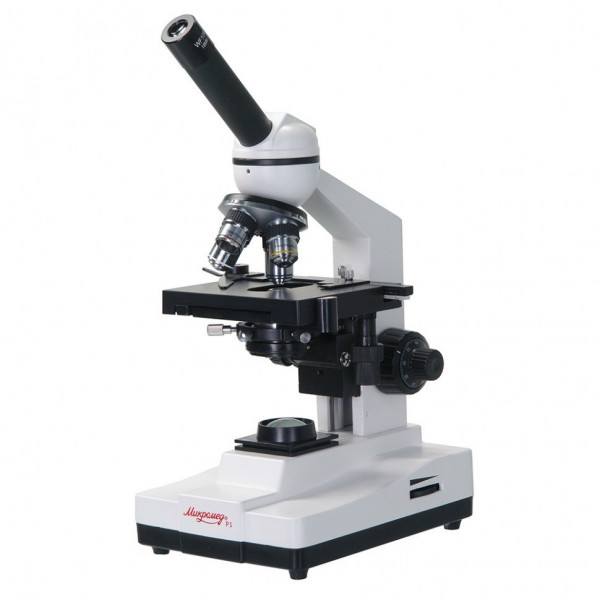

Микроскоп биологический Микромед P-1 монокулярный

Микромед P-1 — сертифицированный лабораторный микроскоп для медицинской диагностики и биологических исследований

Микромед P-1 — монокулярный биологический микроскоп проходящего света с регистрационным удостоверением Росздравнадзора (ФСЗ 2007/00554), что разрешает его законное применение в медицинских учреждениях для клинической диагностики. Оптическая система включает четыре ахроматических объектива с увеличением от 4x до 100x (иммерсионный), центрируемый конденсор Аббе с числовой апертурой 1.25 и два окуляра широкого поля — итоговый диапазон увеличения составляет от 40x до 1600x. Механический координатный столик с нониусами и прецизионная фокусировка с ценой деления 1 мкм обеспечивают точное позиционирование препарата и повторяемость измерений.

Что можно увидеть или сделать на практике

Метод наблюдения и что он дает

Микроскоп работает по методу светлого поля в проходящем свете — классическая схема для исследования окрашенных гистологических срезов, мазков крови, бактериологических препаратов, культур микроорганизмов. Конденсор Аббе с числовой апертурой 1.25 полностью согласован с апертурой иммерсионного объектива 100x/1.25, что позволяет реализовать максимальную разрешающую способность системы около 0.27 мкм — этого достаточно для визуализации отдельных бактерий, клеточных органелл, тонкой структуры тканей. Центрировочные винты конденсора обеспечивают равномерное освещение поля зрения и критическое разрешение при работе на высоких увеличениях. Регулируемая ирисовая апертурная диафрагма позволяет управлять контрастом изображения и глубиной резкости. Съемная фронтальная линза конденсора выводится из хода лучей при работе с объективами малых увеличений 4x и 10x, что расширяет поле освещения и улучшает качество изображения на малых кратностях.

Точность и повторяемость

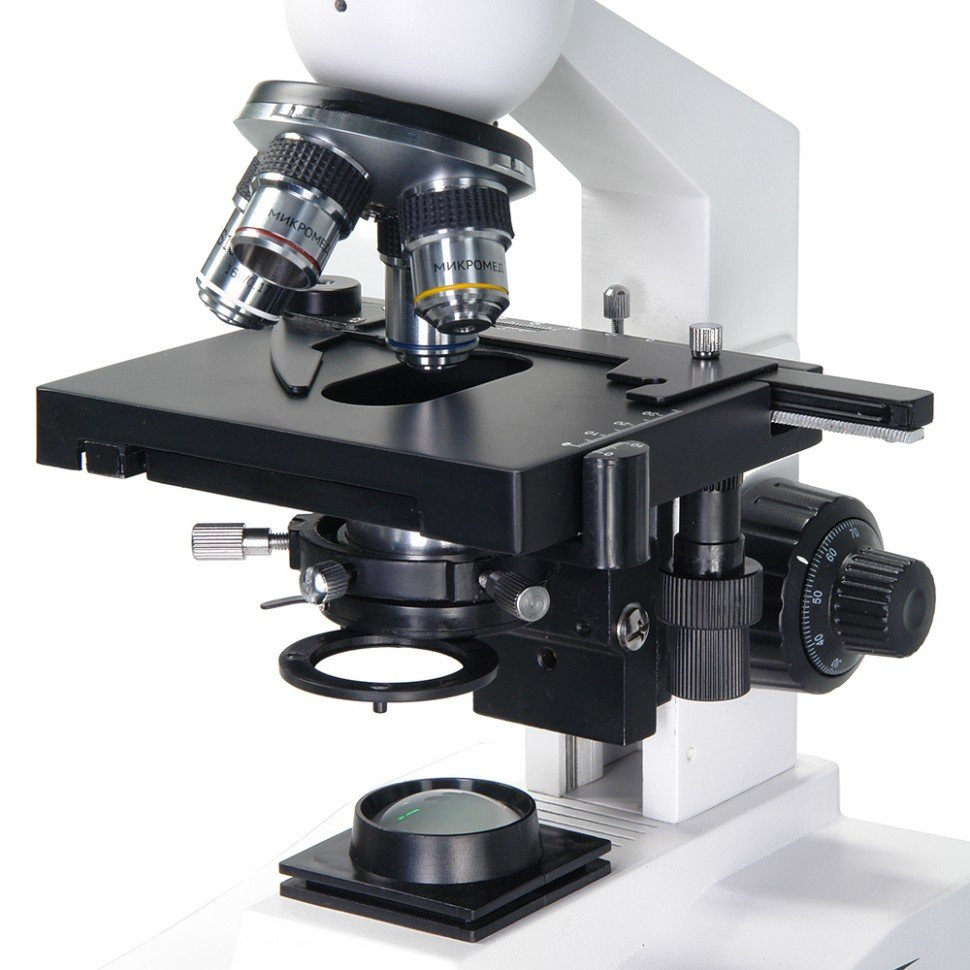

Механический двухкоординатный предметный столик размером 110×125 мм перемещает препарат в пределах 60×30 мм по осям X и Y с помощью коаксиальных рукояток. Шкалы с ценой деления 1 мм и нониусы с ценой деления 0.1 мм позволяют точно фиксировать координаты интересующих участков препарата и возвращаться к ним при повторном исследовании — это критично для подсчета клеточных элементов в заданных полях зрения, морфометрии, документирования находок. Фокусировочный механизм с ценой деления тонкой фокусировки 1 мкм и величиной хода 0.1 мм на оборот рукоятки обеспечивает точную наводку на резкость при работе с объективами высокой апертуры, где глубина резкости составляет единицы микрометров. Парфокальность объективов сохраняет фокусировку при смене увеличений — после точной настройки на объективе 10x переход на 40x или 100x требует лишь минимальной подстройки.

Область применения

Регистрация как медицинского изделия позволяет использовать Микромед P-1 в клинико-диагностических лабораториях для исследования мазков крови, мочи, мокроты, пунктатов, гистологических срезов. В бактериологических лабораториях микроскоп применяется для идентификации микроорганизмов в окрашенных препаратах, контроля качества посевов. В учебных заведениях медицинского и биологического профиля прибор подходит для практических занятий по гистологии, цитологии, микробиологии, паразитологии. В ветеринарии, агрономии, санитарно-эпидемиологических службах микроскоп используется для исследования биологических образцов в рамках контроля качества и мониторинга.

Конструкция и технологии

Оптическая схема микроскопа построена на длину тубуса 160 мм — классический стандарт, обеспечивающий совместимость с широким спектром ахроматических объективов этой категории. Четыре ахромата 4x/0.1, 10x/0.25, 40x/0.65 и 100x/1.25 oil установлены на четырехпозиционном револьвере. Объективы 40x и 100x имеют подпружиненные оправы — при случайном касании препарата оптический блок утапливается внутрь корпуса, предотвращая повреждение фронтальной линзы и покровного стекла. Ахроматическая коррекция устраняет хроматические аберрации для двух длин волн, что обеспечивает приемлемую цветопередачу при визуальном наблюдении и документировании окрашенных препаратов.

Монокулярная визуальная насадка с углом наклона 45° вращается на 360° вокруг оптической оси — это упрощает передачу микроскопа между несколькими наблюдателями в учебном процессе или при консультативном просмотре препарата. Окулярный тубус имеет посадочный диаметр 23.2 мм — стандарт для установки цифровых окулярных камер без переходников. Два окуляра широкого поля WF 10x/18 и WF 16x/15 (цифры обозначают линейный размер поля зрения в миллиметрах) формируют итоговое увеличение от 40x до 1600x. С окуляром 10x объектив 100x дает увеличение 1000x, что находится на верхней границе полезного увеличения для апертуры 1.25. С окуляром 16x объектив 100x дает 1600x — это уже избыточное «пустое» увеличение, при котором картинка становится крупнее, но детализация не растет.

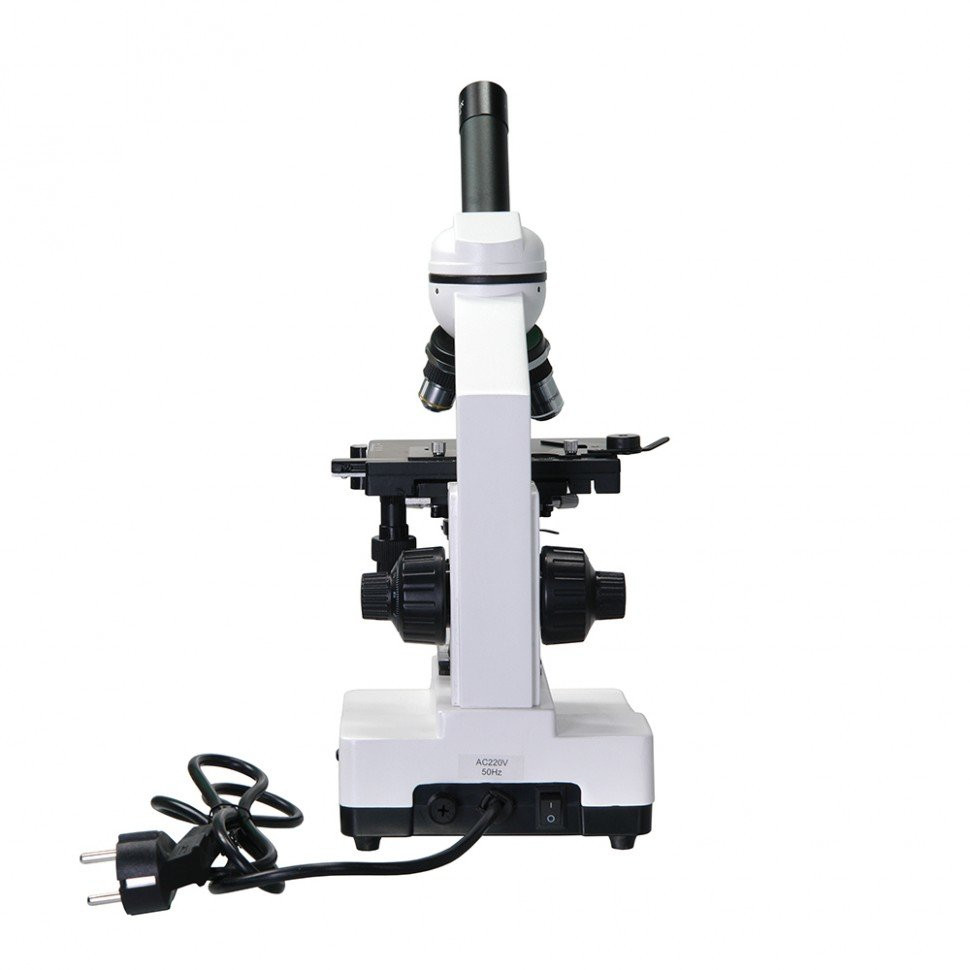

Осветительная система включает галогенную лампу 6В/20Вт с регулировкой яркости от 0 до 100%, коллектор, держатель светофильтров диаметром 32 мм (в комплекте синий светофильтр) и конденсор. Питание от встроенного блока, работающего от сети 210-230В. Фокусировочный механизм перемещает предметный столик по вертикали в диапазоне 27 мм, используя безлюфтовую зубчато-реечную передачу с раздельными рукоятками грубой и тонкой фокусировки на одной оси. Винтовой ограничитель предотвращает опускание столика ниже заданного уровня, защищая препарат и объектив от столкновения. Штатив и основание отлиты из алюминиевого сплава, покрытие обладает антистатическими свойствами.

Кому подойдет

Микромед P-1 предназначен для специалистов клинико-диагностических и бактериологических лабораторий, ведущих рутинную микроскопическую диагностику. Наличие регистрационного удостоверения критично для медицинских учреждений, где использование несертифицированного оборудования запрещено нормативными актами. Микроскоп подходит для студентов и преподавателей медицинских и биологических специальностей, где требуется работа с иммерсионными объективами и точное позиционирование препарата. В промышленных, ветеринарных и агрономических лабораториях прибор обеспечивает необходимую функциональность для контроля биологических образцов при ограниченном бюджете. Монокулярная насадка делает длительную работу более утомительной по сравнению с бинокулярными моделями, но для учебного процесса, консультаций и периодических исследований это не критично.

Что важно знать заранее

Микроскоп работает только с тонкими прозрачными препаратами на предметных стеклах — срезы толщиной единицы-десятки микрометров, мазки, культуры на покровных стеклах. Объемные непрозрачные объекты (минералы, электронные платы, насекомые) этим прибором не исследуются — для них нужны стереомикроскопы или микроскопы отраженного света. Большинство биологических объектов требует окрашивания для создания контраста — микроскоп светлого поля не предназначен для наблюдения живых неокрашенных клеток. Иммерсионный объектив 100x работает только с иммерсионным маслом (входит в комплект), которое наносится на покровное стекло для устранения преломления на границе стекло-воздух. После работы масло необходимо удалять специальными растворами, указанными в руководстве.

Оптическая схема 160 мм исключает встраивание дополнительных модулей между объективом и окуляром — в отличие от систем с коррекцией на бесконечность. Ахроматические объективы корригированы для покровных стекол толщиной 0.17 мм — использование препаратов с другой толщиной покровного стекла или без него ухудшает качество изображения на высоких увеличениях. Монокулярное наблюдение одним глазом требует привыкания и при многочасовой работе вызывает большую усталость, чем бинокулярное. Цифровая документация возможна при установке окулярной камеры в тубус диаметром 23.2 мм (камера в базовый комплект не входит).

Комплектация

• Микроскоп Микромед P-1 — корпус со встроенным осветителем, блоком питания, фокусировочным механизмом и предметным столиком 110×125 мм
• Монокулярная визуальная насадка — поворотная на 360°, наклон тубуса 45°
• Револьвер на 4 гнезда — для быстрой смены объективов
• Конденсор Аббе центрируемый — числовая апертура 1.25, с ирисовой апертурной диафрагмой и поворотным держателем светофильтров, съемная фронтальная линза
• Объектив ахромат 4x/0.1 160/0.17 — для обзора препарата и поиска областей интереса
• Объектив ахромат 10x/0.25 160/0.17 — для детального просмотра структуры
• Объектив ахромат 40x/0.65 160/0.17 — подпружиненный, для изучения клеточных элементов
• Объектив ахромат 100x/1.25 oil 160/0.17 — подпружиненный, иммерсионный, для визуализации бактерий и тонкой структуры
• Окуляр WF 10x/18 — поле зрения 18 мм
• Окуляр WF 16x/15 — поле зрения 15 мм, для увеличения итоговой кратности
• Иммерсионное масло — для работы с объективом 100x
• Синий светофильтр — для улучшения контраста и разрешения при визуальном наблюдении
• Пылезащитный чехол, лампа галогенная 6В/20Вт, предохранитель, руководство по эксплуатации, гарантийный талон

Комплект полностью готов к работе при наличии готовых препаратов. Для самостоятельного приготовления временных препаратов потребуются предметные и покровные стекла, красители, препаровальные иглы.

Рекомендуемые аксессуары

Предметные стекла 76×26 мм и покровные стекла толщиной 0.17 мм — расходный материал для приготовления временных препаратов. Набор красителей (метиленовый синий, фуксин, по Граму) — для контрастирования бактерий и клеточных структур. Окулярная камера с посадочным диаметром 23.2 мм — для фото- и видеодокументирования, вывода изображения на монитор, измерений в программном обеспечении. Окуляр WF 5x/18 — для расширения диапазона увеличений в меньшую сторону (20x-500x) при работе с крупными объектами. Окуляры с измерительной шкалой или сеткой WF 10x/18 — для морфометрических измерений и подсчета клеточных элементов. Иммерсионное масло в запас — для регулярной работы с объективом 100x. Светофильтры диаметром 32 мм — зеленый, желтый, нейтральный — для управления контрастом и цветопередачей.

Итог

Микромед P-1 — функциональный лабораторный микроскоп с базовой ахроматической оптикой, центрируемым конденсором и механическим координатным столиком, сертифицированный для применения в медицинских учреждениях. Полный набор объективов от 4x до иммерсионного 100x, прецизионная фокусировка и повторяемое позиционирование препарата обеспечивают решение типовых задач клинической диагностики, микробиологии, гистологии, учебного процесса. Монокулярная схема наблюдения и отсутствие дополнительных методов контрастирования ограничивают применение в областях, где критична эргономика длительной работы или требуется визуализация живых неокрашенных объектов.
