Цифровой микроскоп Микромед iMicro LCD

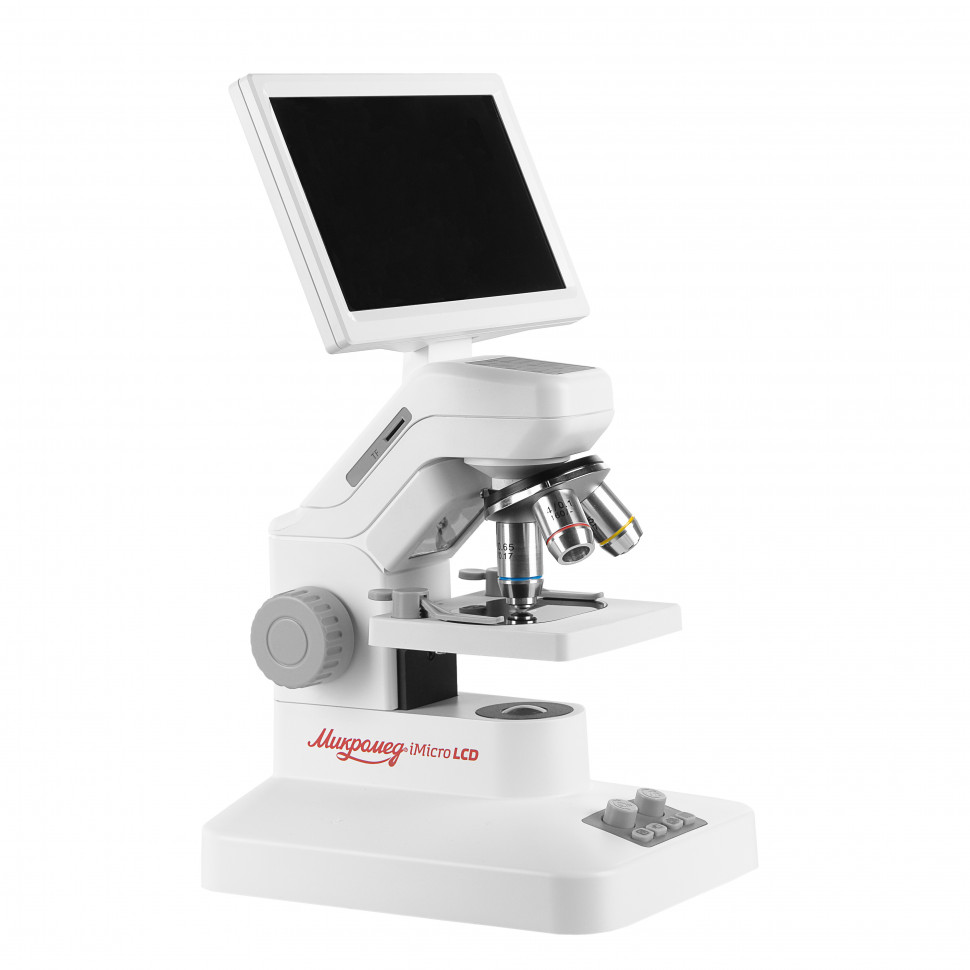

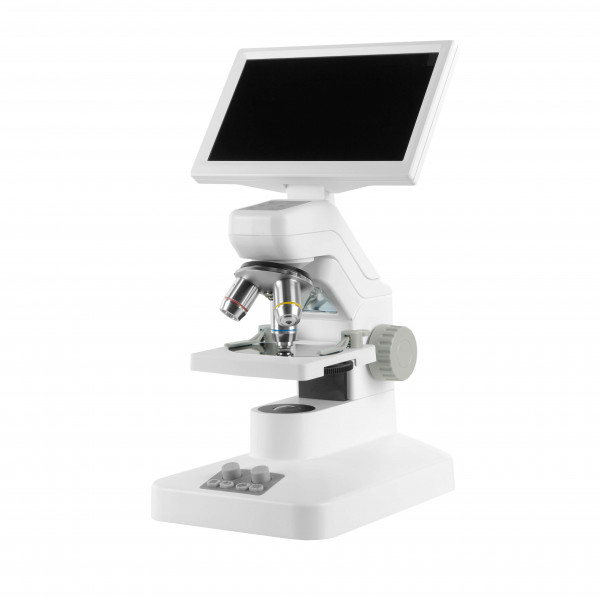

Микромед iMicro LCD — цифровой микроскоп с 7″ монитором и двойным освещением

Что можно увидеть или сделать на практике

Что можно рассмотреть

Микромед iMicro LCD работает в двух режимах освещения — проходящем и отражённом свете, что расширяет круг доступных объектов. В режиме проходящего света (нижний осветитель) можно изучать тонкие прозрачные препараты: клетки растений на срезах листа или кожицы лука, одноклеточные организмы в капле воды, готовые окрашенные препараты тканей. Оптическое увеличение от 80х до 800х позволяет рассмотреть ядра клеток, хлоропласты, инфузорий и другие микроорганизмы. В режиме отражённого света (верхний осветитель) доступны непрозрачные объекты без специальной подготовки: текстура бумаги и тканей, поверхность минералов, детали насекомых (крылья, усики, глаза), монеты, электронные платы. Цифровой зум до 2400х увеличивает картинку на экране, но детализация при этом остаётся на уровне оптического увеличения 800х — дополнительные структуры не проявятся.

Подготовка образцов

Для проходящего света нужны тонкие препараты на предметных стёклах толщиной 1 мм с покровным стеклом 0.17 мм — свет должен пройти сквозь образец. В комплекте есть всё необходимое для начала: предметные и покровные стёкла, пипетки для переноса жидких образцов, пинцет, пробирки, а также биологические образцы (икра креветок и грибки-сахаромицеты) для первых экспериментов. Для отражённого света подготовка не требуется — объект кладётся прямо на предметный столик или зажимается пружинными держателями.

Формат работы

Микромед iMicro LCD — полностью цифровой прибор без традиционных окуляров. Изображение с объектива проецируется на CMOS-сенсор с разрешением 3 Мп (2048 x 1536 пикселей) и выводится на встроенный 7-дюймовый IPS-монитор. Это меняет сам характер наблюдения: не нужно прицеливаться одним глазом в окуляр, картинку видят одновременно несколько человек, что удобно для совместного обучения или семейных занятий. Встроенная камера позволяет делать фотографии и записывать видео прямо в процессе наблюдения — файлы сохраняются на карту памяти T-flash (до 64 Гб, приобретается отдельно). Микроскоп работает автономно от аккумулятора 18650 (входит в комплект) или от сети через адаптер 5В/2А. Управление — через 4 кнопки и 2 поворотных переключателя с понятными иконками: съёмка фото и видео, просмотр записей, вызов меню, регулировка яркости осветителей и переключение между режимами освещения.

Конструкция и технологии

Оптическая система построена на трёх ахроматических объективах с коррекцией на конечное расстояние 160 мм: 4х/0.10, 10х/0.25 и 40х/0.65. Числовая апертура показывает способность объектива собирать свет и разрешать мелкие детали — у старшего объектива 40х апертура 0.65 обеспечивает разрешение около 0.5 микрометра, что достаточно для наблюдения крупных бактерий и клеточных структур. Револьверное устройство на 3 объектива сконструировано так, что при смене кратности резкость практически не сбивается. Рабочее расстояние объективов уменьшается с ростом кратности: от 11.2 мм у 4х до 0.6 мм у 40х — при максимальном увеличении покровное стекло препарата оказывается в паре миллиметров от передней линзы объектива.

Сенсор формата 1/2.7 дюйма (физический размер 4.51 x 3.38 мм) с пикселями 2.2 х 2.2 мкм фиксирует изображение с разрешением 2048 x 1536 точек. IPS-монитор диагональю 7 дюймов показывает картинку с разрешением 1024 х 600 пикселей — это ниже, чем возможности сенсора, поэтому при просмотре на экране микроскопа часть детализации не отображается, но полное разрешение сохраняется в файлах фото и видео. Автоматическая экспозиция подстраивает яркость изображения под условия освещённости образца.

Освещение решено через два независимых светодиода по 0.75 Вт: нижний (проходящий свет) с коллектором для равномерного освещения препарата и верхний (отражённый свет) для непрозрачных объектов. Яркость каждого осветителя регулируется отдельно правым поворотным переключателем, он же переключает режимы между проходящим и отражённым светом. Апертурная диафрагма в виде поворотного диска с отверстиями разного диаметра позволяет управлять углом светового конуса и контрастом изображения.

Фокусировка выполняется перемещением предметного столика размером 90 х 90 мм с пружинными зажимами для фиксации препаратов. Это отличается от классической схемы с грубой и тонкой наводкой тубуса, но для учебных задач вполне достаточно. Корпус из ABS-пластика весит 1.25 кг — лёгкий и компактный (320 х 190 х 175 мм), удобен для переноски в кейсе.

Цифровые функции включают беспроводную передачу изображения по Wi-Fi 2.4 ГГц на смартфоны и планшеты через приложение T OX (Android, iPhone) с разрешением 1920 x 1080 в режиме трансляции, а также проводное подключение к ПК через USB Type-C с программным обеспечением StrangeView для съёмки, настройки яркости и контраста, измерений на изображении. Цифровой зум 3х программно увеличивает картинку от оптического диапазона 80х–800х до итоговых 2400х, но это увеличение без прироста оптической детализации — растёт размер, а не разрешение.

Кому подойдёт

Микромед iMicro LCD рассчитан на школьников и подростков, делающих первые шаги в микроскопии, а также на родителей, которые хотят поддержать интерес ребёнка к науке. Цифровой формат с большим экраном устраняет главную сложность для начинающих — необходимость долго настраивать окуляры и держать глаз точно на оптической оси. Здесь изображение сразу видно на мониторе, что снижает порог входа и делает процесс наблюдения комфортным даже для младших школьников. Встроенная камера и возможность сохранять фото и видео полезны для выполнения школьных проектов, отчётов, презентаций — можно зафиксировать результат наблюдения, а не пытаться зарисовать его от руки.

Модель подойдёт для домашнего обучения и школьных кружков, где нужно показывать препараты группе учеников одновременно. Двойное освещение расширяет диапазон объектов: кроме классических биологических препаратов доступны минералы, насекомые, текстуры материалов, электронные компоненты — это удерживает интерес и позволяет экспериментировать в разных направлениях. Автономная работа от аккумулятора делает микроскоп мобильным — можно взять на выездное занятие, в полевые условия или просто работать без привязки к розетке.

Прибор не рассчитан на профессиональные исследования или точные лабораторные измерения: ахроматическая оптика на конечное расстояние и пластиковый корпус относят его к учебному уровню. Для тех, кто привык к традиционному визуальному наблюдению через окуляры, отсутствие оптического тракта может быть непривычным — здесь только экран.

Что важно знать заранее

Разрешение встроенного монитора 1024 х 600 пикселей ниже, чем разрешение сенсора 2048 x 1536, поэтому при просмотре на экране микроскопа вы не увидите всей детализации, которая записывается в файлы. Для оценки полного качества изображения нужно просматривать сохранённые фото на устройстве с экраном более высокого разрешения — компьютере, планшете или смартфоне.

Цифровой зум 3х увеличивает изображение программно, без добавления оптических деталей — итоговое увеличение до 2400х растягивает картинку, полученную на 800х, что может давать эффект размытия при максимальных значениях. Реальная детализация определяется оптической системой объективов, а не цифровым масштабированием.

Рабочее расстояние объектива 40х составляет 0.6 мм — это расстояние между передней линзой и покровным стеклом препарата при фокусировке. Нужно аккуратно работать с фокусировкой, чтобы не прижать объектив к препарату и не повредить оптику или образец. Для освоения навыка лучше начинать с младших объективов 4х и 10х, у которых рабочее расстояние больше.

Карта памяти T-flash (microSD) до 64 Гб для сохранения фото и видео не входит в комплект и приобретается отдельно. Без карты памяти микроскоп работает как инструмент для наблюдения на экране, но фиксировать результаты не сможет. Альтернативный вариант — подключение по Wi-Fi к мобильному устройству или по USB к ПК с сохранением файлов на эти устройства.

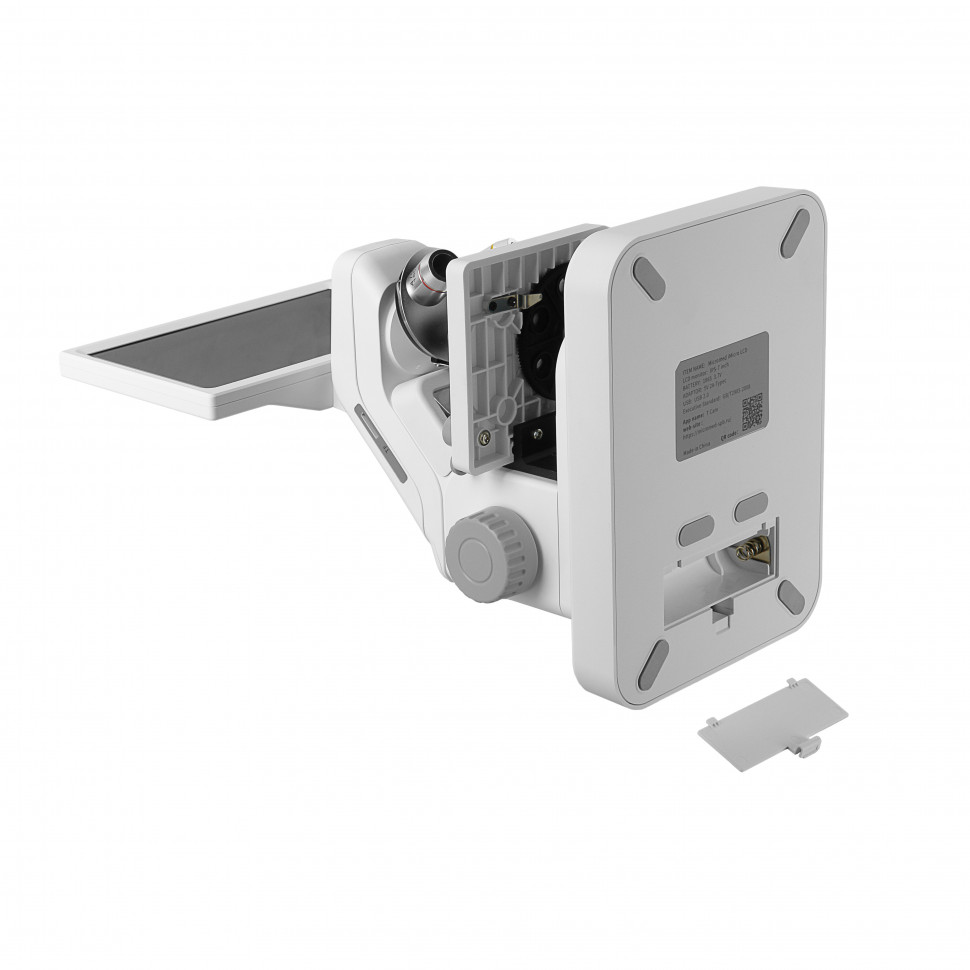

Прибор работает в диапазоне температур от +5 до +40°C и относительной влажности 20–90%, что исключает использование в морозных или слишком жарких условиях. Аккумулятор 18650 ёмкостью 2000 мАч обеспечивает автономность, но время работы зависит от интенсивности использования осветителей и Wi-Fi — для длительных сеансов лучше иметь под рукой адаптер питания.

Комплектация

• Основание со встроенным осветителем проходящего света — нижний светодиод 0.75 Вт с коллектором и регуляторами яркости для работы с прозрачными препаратами.
• Штатив с механизмом фокусировки — несёт предметный столик, фокусировка выполняется перемещением столика по вертикали.
• Предметный столик 90 х 90 мм — со стеклянной вставкой и пружинными зажимами для фиксации препаратов.
• Оптическая головка — со встроенной CMOS-камерой 3 Мп, осветителем отражённого света 0.75 Вт, схемой визуализации и слотом для карты памяти T-flash.
• Револьверное устройство с тремя объективами — ахроматы 4х/0.10, 10х/0.25, 40х/0.65 с коррекцией на 160 мм.
• Монитор LCD-IPS 7 дюймов — разрешение 1024 х 600, закреплён на оптической головке.
• Предметные стёкла — 5 шт — для размещения образцов.
• Покровные стёкла в контейнере — толщиной 0.17 мм для накрывания препаратов.
• Пробирки пластиковые с биологическими образцами — икра креветок и грибки-сахаромицеты для первых экспериментов.
• Пипетки пластиковые большая и малая, пробирка, пинцет — инструменты для приготовления и переноса препаратов.
• Салфетки для чистки оптики и монитора, булавка — расходные материалы и вспомогательный инструмент.
• Адаптер 5В 2А, кабель USB – Type-C, аккумулятор 18650 — для питания от сети, подключения к ПК и автономной работы.

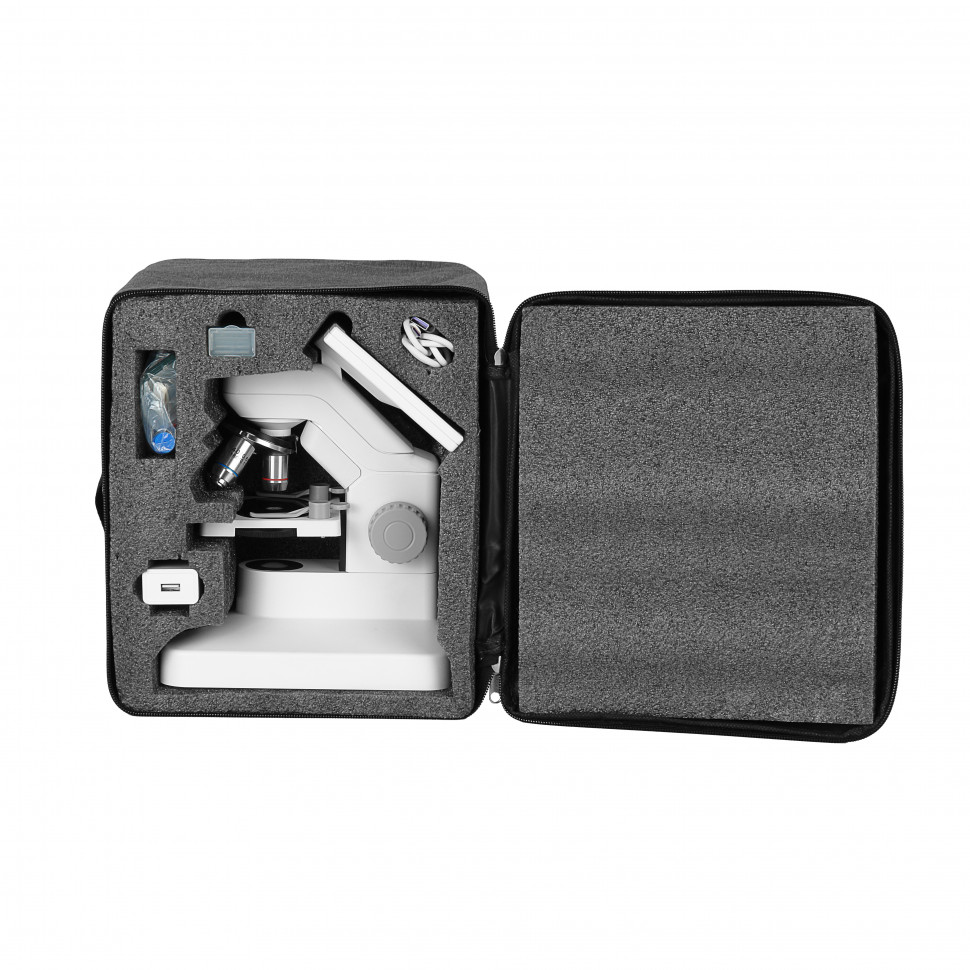

• Кейс — для хранения и транспортировки.
• Руководство по эксплуатации и гарантийный талон.

Комплект включает всё необходимое для немедленного начала работы, кроме карты памяти для сохранения фото и видео. Биологические образцы и набор инструментов для пробоподготовки снижают порог входа для начинающих.

Рекомендуемые аксессуары

Карта памяти T-flash (microSD) объёмом от 32 до 64 Гб — для сохранения фотографий и видеозаписей наблюдений. Дополнительные предметные и покровные стёкла расширят возможности экспериментов. Набор готовых препаратов (срезы тканей растений и животных, окрашенные образцы) позволит сразу наблюдать клеточные структуры без необходимости самостоятельного приготовления сложных образцов. Для владельцев объектива 40х полезно иметь запас салфеток для чистки оптики — при малом рабочем расстоянии передняя линза может касаться препарата.

Итог

Микромед iMicro LCD — цифровой учебный микроскоп с встроенным 7-дюймовым монитором, рассчитанный на школьников, подростков и семейное использование. Оптическое увеличение 80х–800х на базе трёх ахроматических объективов и двойное освещение (проходящий и отражённый свет) позволяют наблюдать как прозрачные биологические препараты, так и непрозрачные объекты — от клеток и микроорганизмов до минералов и электронных компонентов. Полностью цифровой формат без традиционных окуляров упрощает освоение для начинающих и делает процесс комфортным для группового наблюдения. Встроенная камера 3 Мп, возможность фото- и видеофиксации, беспроводная передача изображения по Wi-Fi на мобильные устройства и подключение к ПК через USB Type-C превращают микроскоп в современный образовательный инструмент. Автономная работа от аккумулятора и компактные размеры обеспечивают мобильность. Богатая комплектация с биологическими образцами и инструментами для пробоподготовки позволяет начать эксперименты сразу после распаковки.
