Цифровой микроскоп Микромед iMicro LCD В

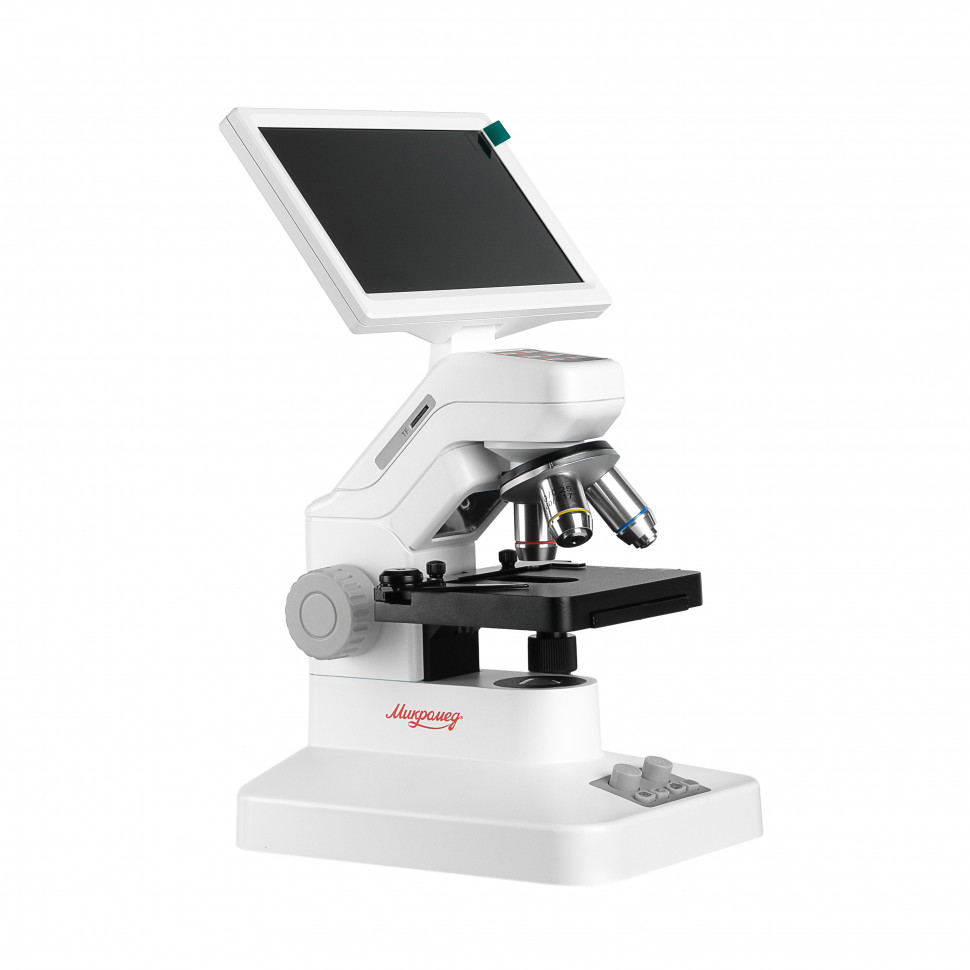

Микромед iMicro LCD В — цифровой микроскоп с монитором 7" для исследований в проходящем и отражённом свете

Что можно увидеть или сделать на практике

Что можно рассмотреть

Микромед iMicro LCD В работает с двумя типами объектов благодаря наличию проходящего и отражённого света. В режиме проходящего света вы изучаете прозрачные препараты на предметных стёклах: клетки растений и животных, микроорганизмы, тонкие срезы тканей, кристаллы. Образец должен пропускать свет снизу вверх через конденсор и объектив. В режиме отражённого света прибор работает как стереомикроскоп начального уровня — рассматриваете непрозрачные объекты без специальной подготовки: монеты, минералы, насекомых, электронные платы. Свет падает сверху на поверхность образца и отражается обратно в объектив. Увеличение от 80× до 1600× покрывает диапазон от общего обзора до детального изучения структур размером от долей миллиметра.

Подготовка образцов

Для проходящего света нужны тонкие прозрачные препараты на предметных стёклах толщиной 1 мм с покровным стеклом 0.17 мм. Образец должен быть достаточно тонким, чтобы свет проходил сквозь него — срез листа, каплю воды с микроорганизмами, мазок крови. В комплекте есть набор для приготовления препаратов: предметные и покровные стёкла, пипетки, икра креветок артемий и дрожжи для первых опытов. Для отражённого света подготовка не нужна — кладёте объект на столик и включаете верхний осветитель. Это удобно для изучения коллекций, осмотра спаянных соединений или поверхности минералов.

Формат работы

Изображение выводится на встроенный 7-дюймовый монитор с IPS-матрицей — углы обзора до 170° позволяют нескольким людям одновременно наблюдать картинку без затемнения по краям экрана. Прямого визуального наблюдения через окуляр здесь нет — вся работа идёт через экран. Это упрощает групповые занятия и длительные наблюдения (глаза не устают от окуляра), но лишает классического ощущения работы с микроскопом. Прибор работает автономно от аккумулятора типа 18650 ёмкостью 2000 мАч или от сетевого адаптера 5В/2А. Фото и видео сохраняются на карту памяти T-flash до 64 Гб без подключения к компьютеру. При необходимости микроскоп подключается к ПК через USB Type-C — программы StrangeView или MicromedView добавляют измерительные сетки, позволяют замерять размеры объектов, настраивать баланс белого, яркость и контраст.

Конструкция и технологии

Оптическая система построена на трёх ахроматических объективах с коррекцией на конечное расстояние 160 мм: 4×/0.10, 10×/0.25 и 40×/0.65. Объективы установлены на трёхпозиционном револьверном устройстве — смена увеличения поворотом головки. Объектив 40× оснащён подпружиненной оправой, защищающей линзу и препарат от повреждения при случайном контакте во время фокусировки. Рабочее расстояние уменьшается с ростом кратности: от 11.2 мм у объектива 4× до 0.6 мм у объектива 40×. Числовая апертура 0.65 старшего объектива обеспечивает теоретическое разрешение около 0.5 микрометра в зелёном свете — этого достаточно для изучения клеточных структур, бактерий и кристаллов. Полезное увеличение для данной апертуры составляет 500–1000×; увеличение до 1600× достигается за счёт встроенного цифрового зума 2× и формирует более крупную картинку без роста детализации.

CMOS-сенсор 3 Мп с физическим разрешением 2048×1536 пикселей (формат 1/2.7", размер пикселя 2.2×2.2 мкм) передаёт изображение на монитор и записывает фото в трёх разрешениях: 1920×1080, 3040×1712 и 3856×2160 пикселей, видео — в HD 1280×720 и Full HD 1920×1080. Разрешение самого монитора 1024×600 ниже разрешения сенсора, поэтому полную детализацию снимка вы увидите только при просмотре файлов на компьютере или внешнем дисплее. Автоматическая экспозиция с коррекцией ±3EV подстраивает яркость под освещённость препарата.

Механический двухкоординатный предметный столик размером 105×95 мм перемещает препарат по осям X и Y в пределах 50×20 мм. Привод реализован на зубчатых рейках с коаксиальными рукоятками (обе ручки на одной оси для удобства). Шкалы с ценой деления 1 мм оснащены нониусами — это позволяет вернуться к нужному участку препарата с точностью до долей миллиметра, что важно при систематическом изучении образца или при подсчёте объектов. Препарат фиксируется накладным держателем с пружинным прижимом. Фокусировка осуществляется не перемещением оптической головки (как в классических микроскопах), а движением самого столика вверх-вниз — это менее привычно, но упрощает конструкцию цифрового прибора.

Два независимых светодиодных осветителя мощностью 0.75 Вт каждый с цветовой температурой 6500 К (дневной свет) обеспечивают правильную цветопередачу и упрощают автоматическую настройку баланса белого. Яркость каждого источника регулируется независимо от 0 до 100% с шагом 5% — это позволяет подобрать оптимальное освещение для прозрачных и непрозрачных образцов, не переключая прибор.

Кому подойдёт

Микромед iMicro LCD В создан для учебных целей и домашних исследований. Прибор подходит школьникам и студентам для лабораторных работ по биологии, физике и химии, преподавателям для демонстрации микропрепаратов группе учащихся на большом экране, любителям естественных наук для самостоятельного изучения микромира в домашних условиях. Цифровой формат с автономным монитором избавляет от необходимости сразу покупать компьютер или ноутбук — микроскоп работает из коробки. Возможность питания от аккумулятора делает прибор мобильным: его можно взять на выездное занятие или в полевые условия. Наличие отражённого света расширяет применение за рамки классической биологии: коллекционеры монет и минералов, радиолюбители для осмотра печатных плат, энтомологи-любители найдут здесь удобный инструмент для документирования находок.

Что важно знать заранее

Это цифровой микроскоп без классического окуляра — всё наблюдение идёт через экран монитора, а не напрямую глазом через оптическую систему. Если для вас принципиально традиционное визуальное наблюдение, выбирайте бинокулярный или монокулярный микроскоп с возможностью установки камеры. Разрешение встроенного монитора 1024×600 уступает разрешению сенсора 2048×1536, поэтому на экране микроскопа вы видите картинку с меньшей детализацией, чем записывается на карту памяти. Для работы с полным разрешением снимков нужен просмотр файлов на компьютере.

Ахроматическая оптика с коррекцией на 160 мм — это базовый уровень линз, достаточный для учебных задач, но уступающий по качеству планахроматам и апохроматам профессиональных микроскопов. Максимальное увеличение 1600× формально заявлено, но практически полезное увеличение для объектива с апертурой 0.65 заканчивается на уровне 1000× — дальнейший рост достигается цифровым зумом и увеличивает только размер картинки без роста разрешающей способности.

Фокусировка перемещением столика (а не оптической головки) требует привыкания и менее удобна при работе с иммерсионными объективами или тяжёлыми образцами. Механический столик с нониусами — безусловный плюс, но общий диапазон перемещения 50×20 мм ограничивает размер сканируемой области препарата.

Прибор не имеет регистрационного удостоверения медицинского изделия и не предназначен для клинической диагностики — это учебно-исследовательский инструмент для образовательных и любительских целей.

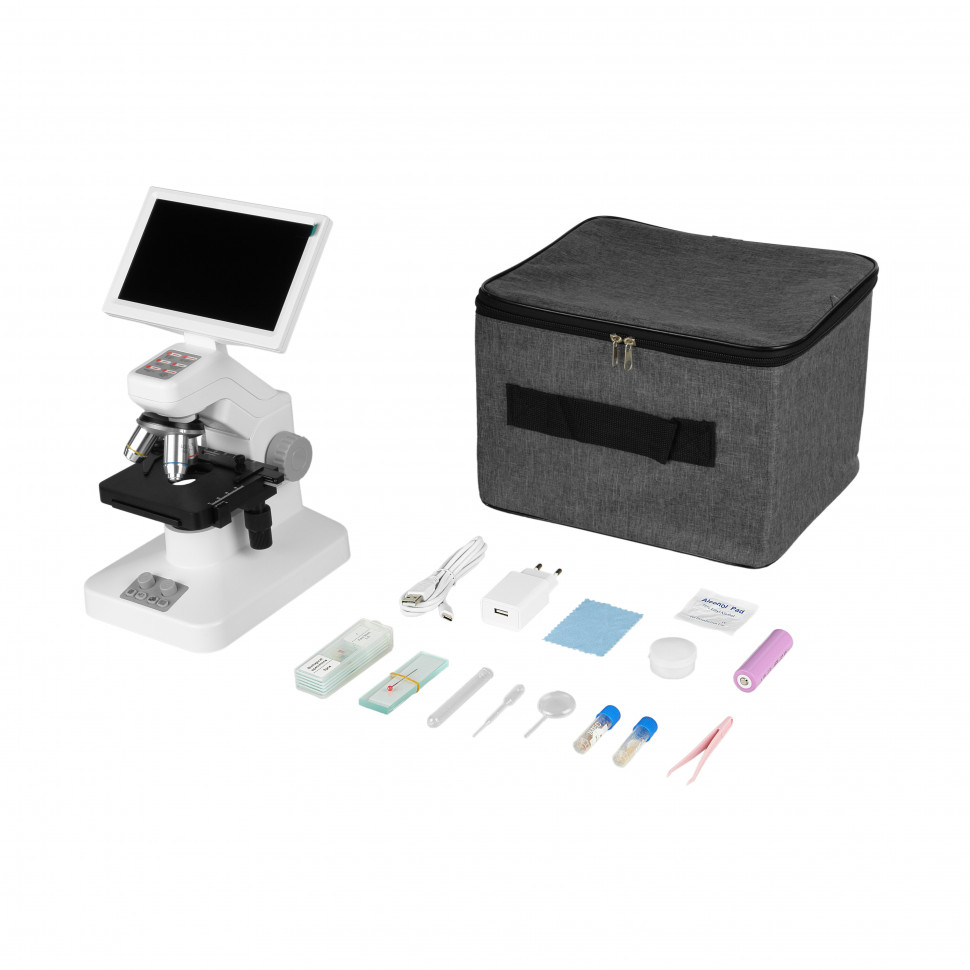

Комплектация

• Штатив с механизмом фокусировки и встроенным источником проходящего света — основание микроскопа с нижним осветителем и регуляторами яркости
• Оптическая головка с камерой, осветителем отражённого света и слотом для карты памяти — узел, в котором формируется и оцифровывается изображение
• Револьверное устройство с объективами 4×, 10× и 40× — трёхпозиционная головка со всеми объективами в сборе
• Механический предметный столик с держателем препарата — двухкоординатный столик с нониусами, установлен на штативе
• Монитор LCD 7" — закреплён на оптической головке, готов к работе
• Учебный набор для приготовления препаратов — предметные стёкла (5 шт.), покровные стёкла, икра креветок артемий, дрожжи сахаромицеты, пипетки, пробирка, пинцет, булавка
• Аккумулятор типа 18650 — сменный Li-Ion аккумулятор 3.7В / 2000 мАч для автономной работы
• Адаптер 5В/2А и кабель USB – Type-C — для питания от сети и подключения к компьютеру

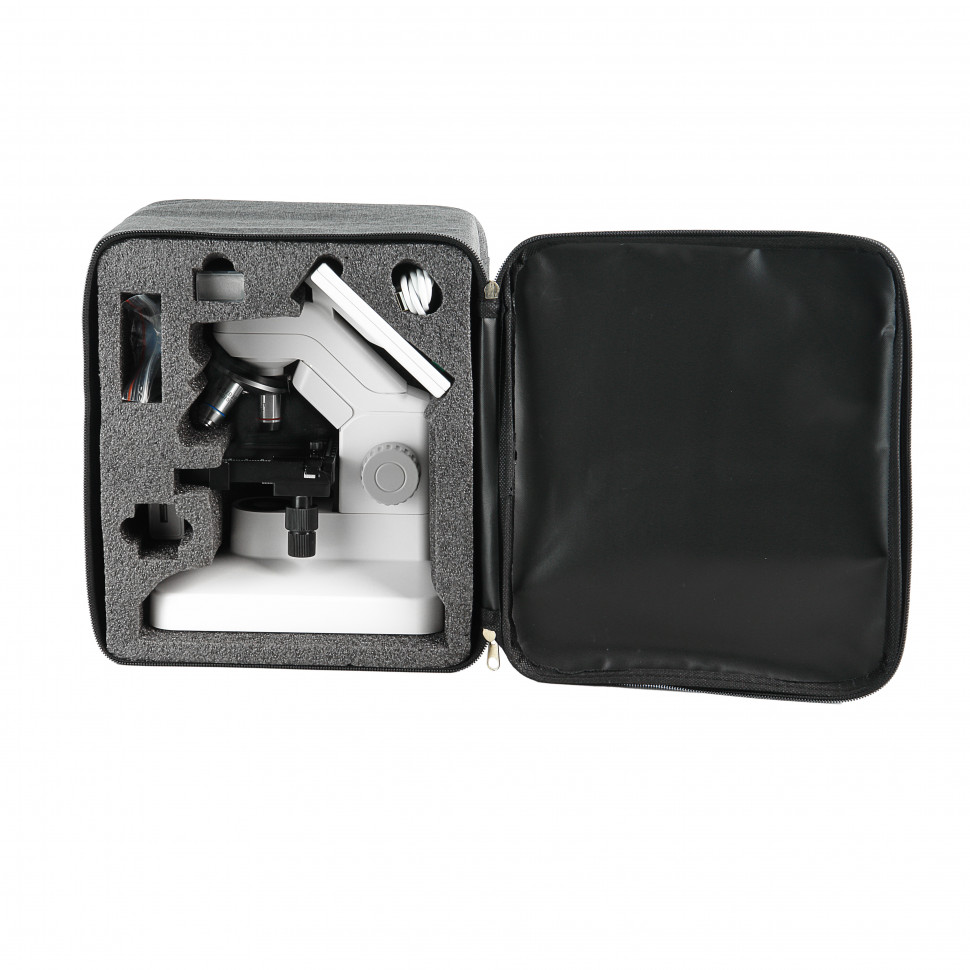

• Салфетки для чистки оптики и монитора, кейс, руководство по эксплуатации

Комплект содержит всё необходимое для немедленного начала работы: оптику, механику, питание, учебный набор образцов и расходные материалы. Докупать в первую очередь стоит карту памяти T-flash (до 64 Гб) для записи фото и видео, если планируете активно документировать наблюдения, и дополнительный аккумулятор для длительной автономной работы.

Рекомендуемые аксессуары

Карта памяти T-flash (microSD) до 64 Гб — для сохранения фото и видео без подключения к компьютеру. Запасной аккумулятор 18650 — продлит автономную работу в поле или на выездных занятиях. Набор готовых микропрепаратов — расширит учебную программу за рамки комплектных образцов (ткани растений и животных, микроорганизмы, поляризационные объекты). Предметные и покровные стёкла — расходный материал для самостоятельного приготовления препаратов. Иммерсионное масло — если планируете работать с объективом 40× на пределе разрешения (хотя этот объектив не является иммерсионным, масло может улучшить контраст при определённых препаратах).

Итог

Микромед iMicro LCD В — готовое решение для учебной микроскопии в цифровом формате. Встроенный монитор 7", автономное питание, запись на карту памяти и возможность подключения к ПК делают прибор удобным инструментом для школьных и домашних исследований. Два типа освещения позволяют работать как с прозрачными биологическими препаратами, так и с непрозрачными объектами коллекций. Механический столик с нониусами и три ахроматических объектива обеспечивают точность позиционирования и достаточное для учебных целей разрешение. Ограничения цифровой схемы (отсутствие классического окуляра, разрешение монитора ниже сенсора, избыточное максимальное увеличение) компенсируются удобством группового просмотра, мобильностью и документированием наблюдений без дополнительного оборудования.
