Микроскоп биологический Микромед 10 M c термостоликом

Микромед 10 M с термостоликом — биологический микроскоп для изучения живых образцов при контролируемой температуре

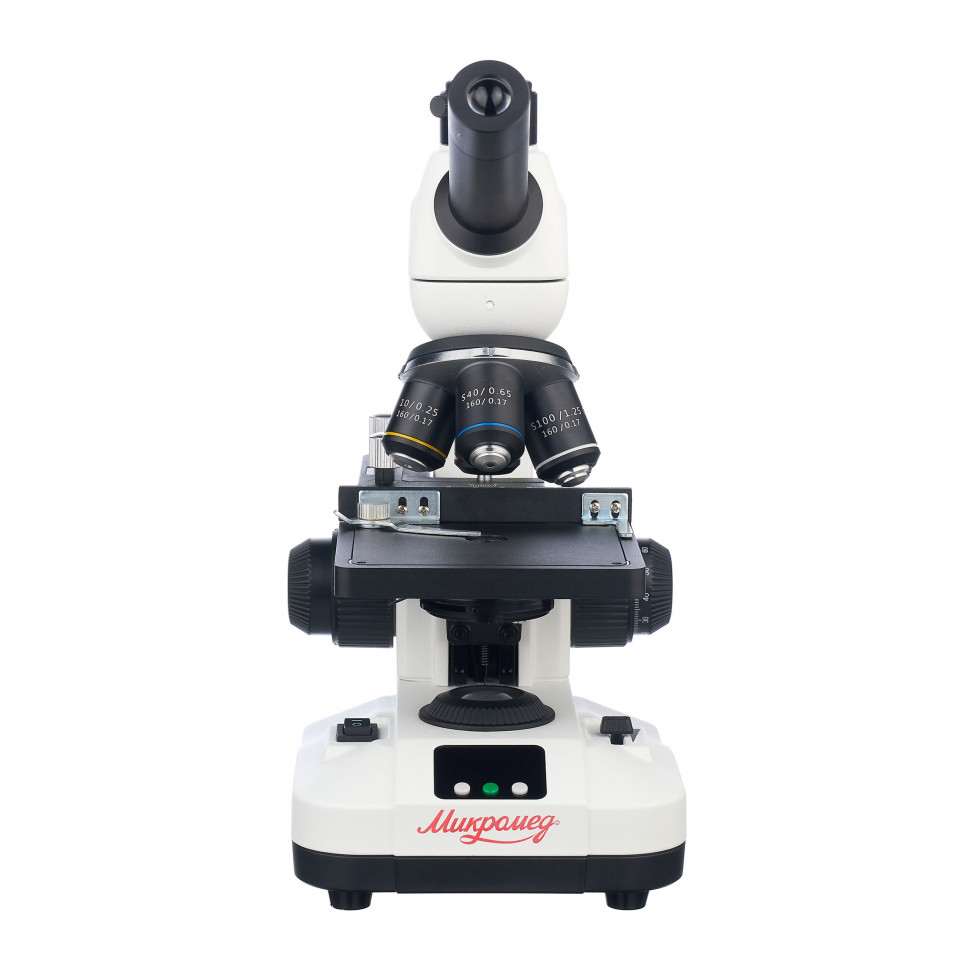

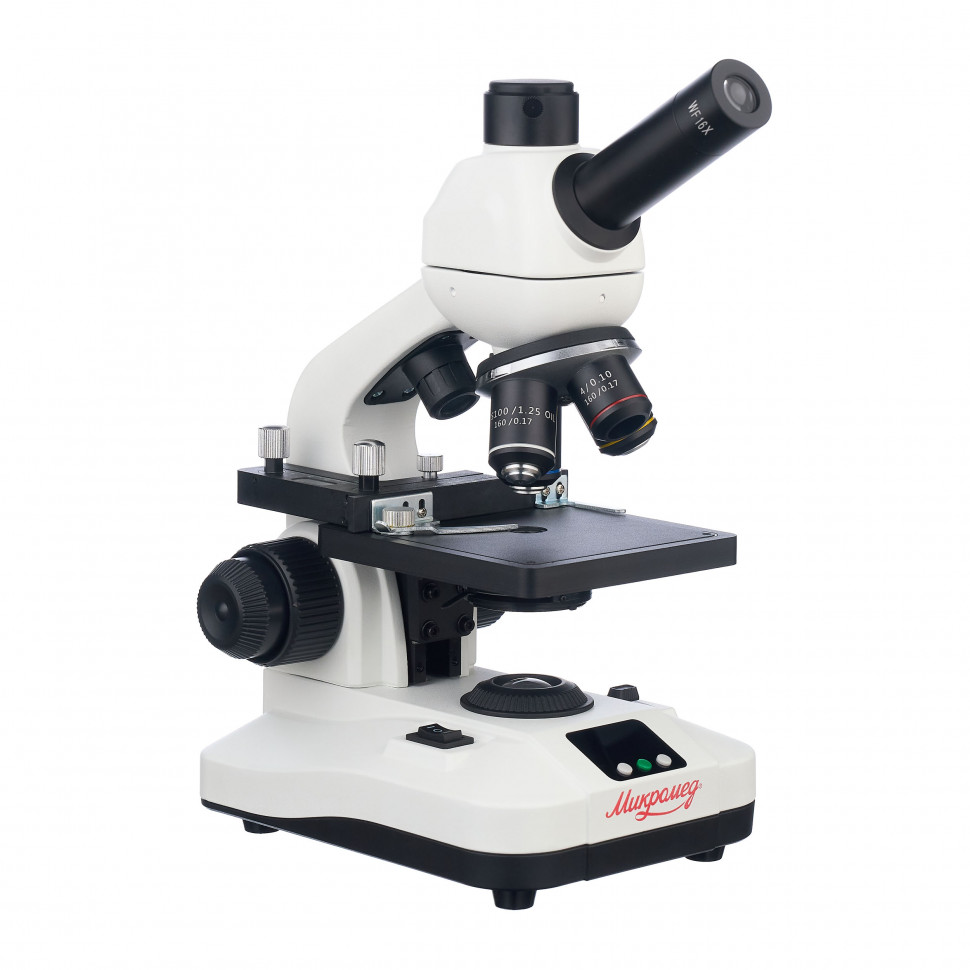

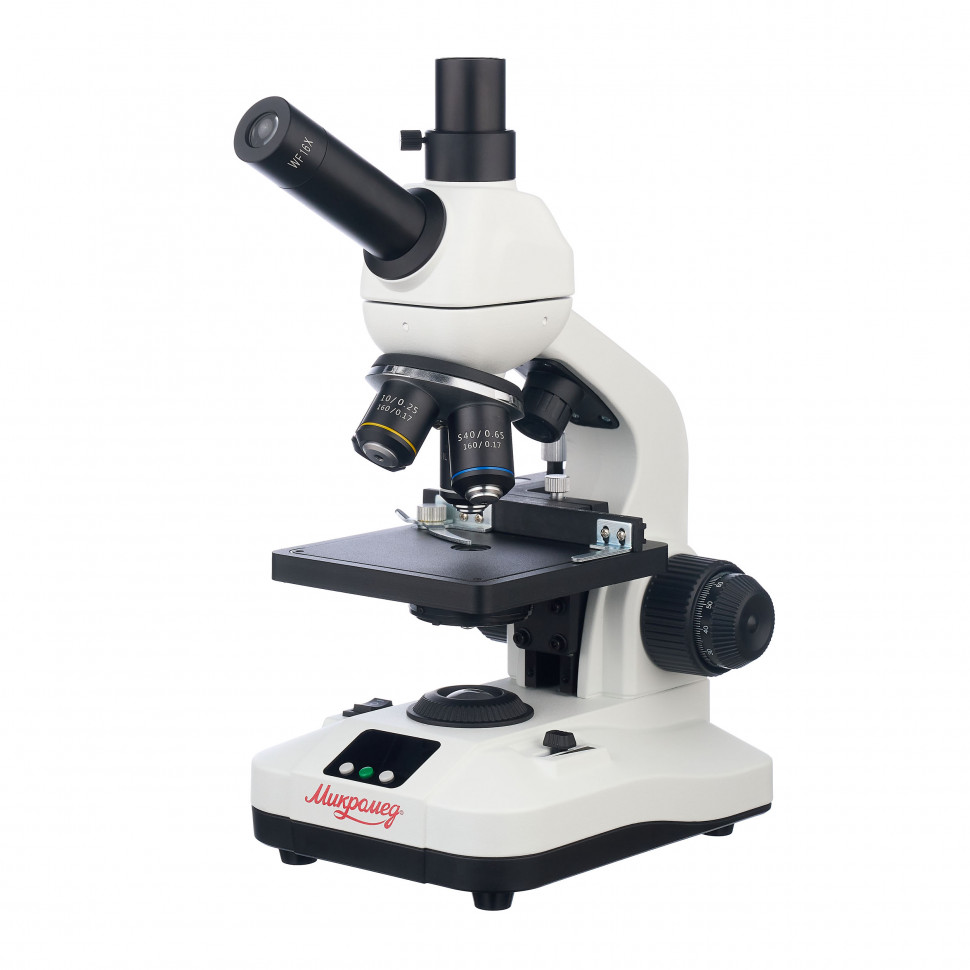

Микроскоп биологический Микромед 10 M с термостоликом — прямой микроскоп проходящего света, дополненный отраженным освещением и встроенным модулем подогрева препарата. Основное отличие от обычных учебных моделей — возможность поддерживать температуру биологического образца в диапазоне от 20 до 45°С с точностью ±0.1°С. Это позволяет наблюдать живые клетки в условиях, близких к физиологическим, и исследовать влияние температуры на подвижность микроорганизмов, активность сперматозоидов или скорость внутриклеточных процессов. В комплекте четыре ахроматических объектива с увеличением от 4х до 100х (иммерсионный), два окуляра и адаптеры для установки цифровых камер.

Что можно увидеть или сделать на практике

Что можно рассмотреть

При увеличении от 40х до 1600х доступны для наблюдения клетки крови, бактерии, простейшие микроорганизмы, срезы растительных и животных тканей, готовые и временные препараты. Объектив 4х (увеличение 40х–64х с окулярами из комплекта) используется для поиска нужной области и просмотра крупных объектов. Объектив 10х (100х–160х) подходит для изучения строения клеток, тканей, подвижности инфузорий и других простейших. Объектив 40х (400х–640х) позволяет рассматривать структуру клеточных ядер, хлоропласты, мелкие бактерии. Иммерсионный объектив 100х дает увеличение до 1600х и предназначен для максимальной детализации — различения внутриклеточных органелл, мелких бактерий, сперматозоидов. При увеличении выше 1000х видимая картинка растет, но новых деталей не появляется из-за ограничений числовой апертуры — это нормально для ахроматической оптики и не является недостатком конкретной модели.

Отраженный свет позволяет рассматривать непрозрачные объекты без специальной подготовки — насекомых, семена, кристаллы, монеты, текстиль. Это расширяет применение микроскопа за пределы классической биологии, но основной метод работы — проходящий свет для прозрачных препаратов.

Подготовка образцов

Для проходящего света требуются тонкие прозрачные препараты на предметных стеклах толщиной 0.17 мм, закрытые покровным стеклом. Живые образцы (капля воды с микроорганизмами, срез листа, мазок крови) готовятся как временные препараты и размещаются на термостолике для поддержания нужной температуры. Окрашивание образцов повышает контраст, но не обязательно — ахроматические объективы работают и с неокрашенными препаратами, хотя детали менее заметны. Для объектива 100х обязательно иммерсионное масло между фронтальной линзой и покровным стеклом — без него числовая апертура 1.25 недостижима, и изображение теряет резкость.

Формат работы

Наблюдение ведется через монокулярную насадку с углом наклона 30°, что снижает нагрузку на шею при длительной работе. Монокулярная схема утомительнее бинокулярной, но для учебных задач и периодических наблюдений приемлема. Тубус визуализации с делением светового потока 50/50 позволяет одновременно смотреть в окуляр и получать изображение на камере. В комплекте два адаптера — E-Type для камер с посадочным диаметром 23.2 мм и C-mount с резьбой для профессиональных камер. Увеличение оптики канала визуализации 0.5х согласует размер изображения с сенсорами диагональю от 1/3 до 2/3 дюйма.

Конструкция и технологии

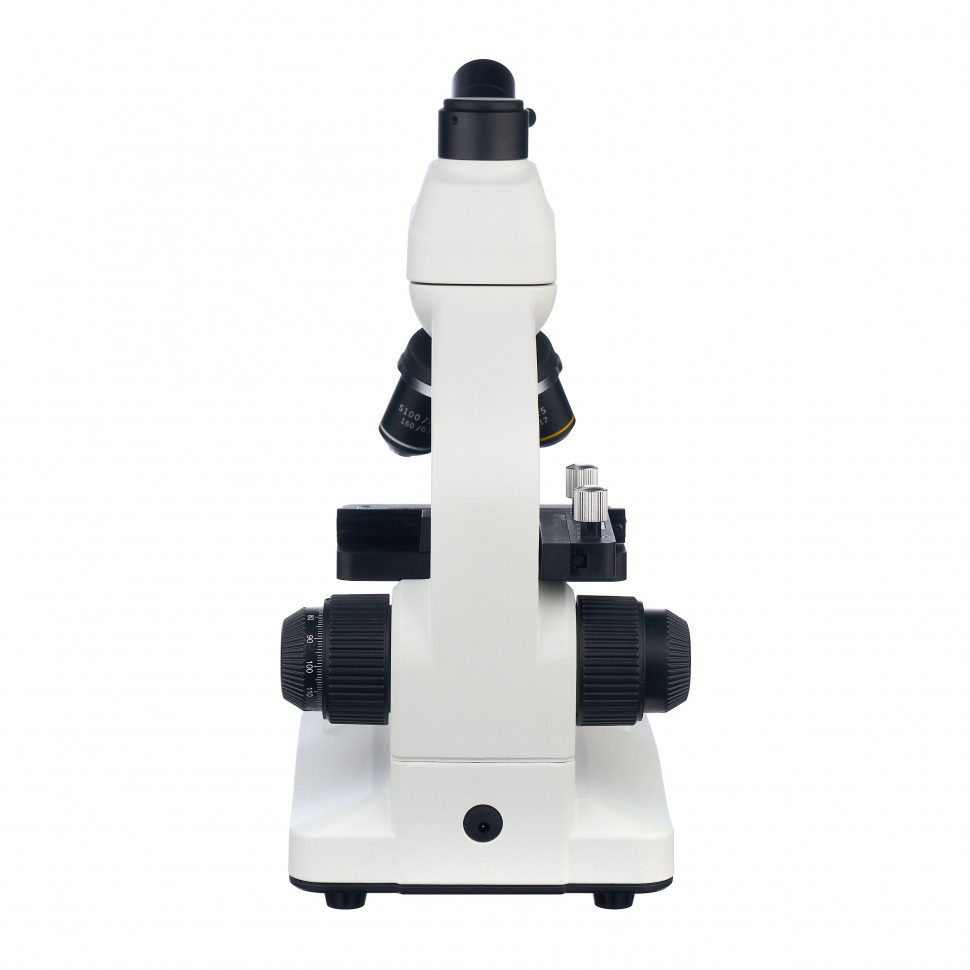

Штатив и основание отлиты из алюминиевого сплава с антистатическим покрытием, что обеспечивает стабильность оптической оси и защищает образцы от электростатического притяжения пыли. Фокусировка выполняется перемещением предметного столика по высоте коаксиальными рукоятками грубой и тонкой наводки. Ход фокусировки 16 мм достаточен для работы со всеми объективами из комплекта. Цена деления тонкой фокусировки 1 мкм позволяет точно наводить резкость при больших увеличениях. Направляющая с пружинным демпфером исключает люфты и рывки при движении столика.

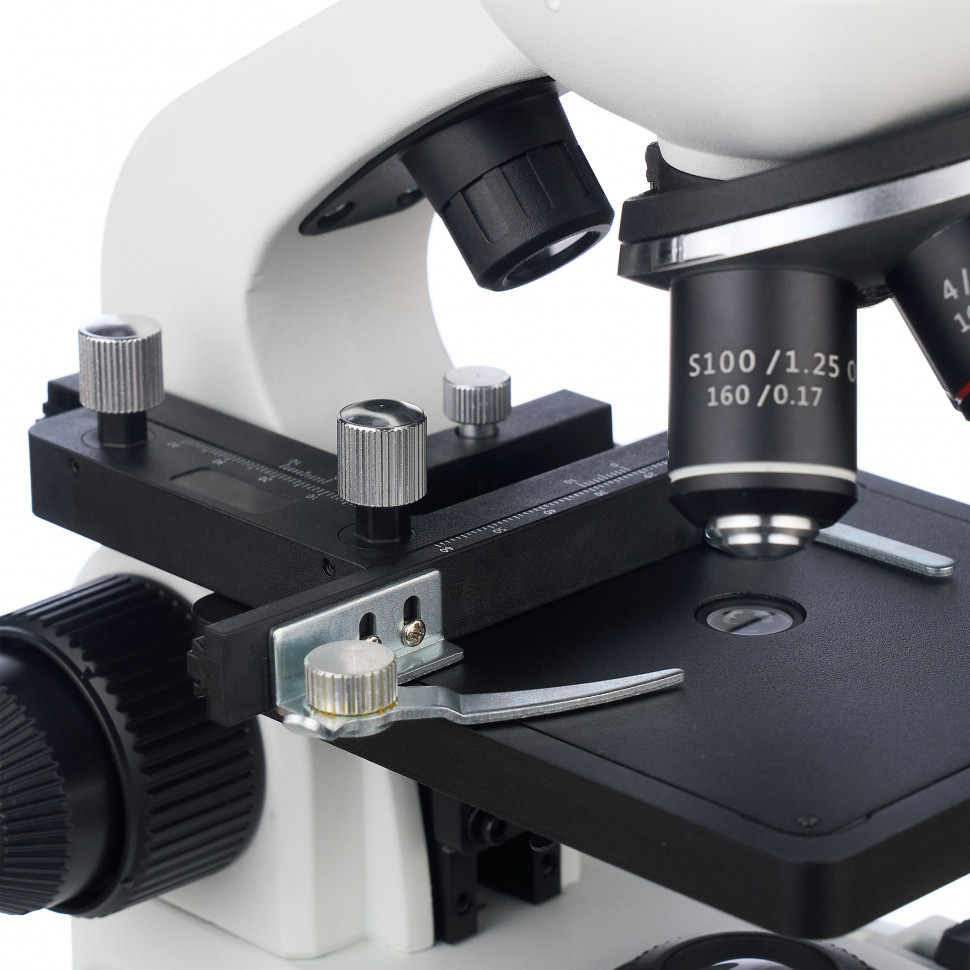

Предметный столик размером 110×120 мм оснащен накладным препаратоводителем с независимыми рукоятками перемещения по осям X и Y в пределах 50×35 мм. На каждой оси установлена шкала с нониусом для точного позиционирования и возврата к ранее найденной области препарата. Это важно при изучении нескольких участков одного образца или при повторных наблюдениях. Встроенный нагревательный модуль равномерно прогревает область размером 70×30 мм — это соответствует размеру стандартного предметного стекла. Температура устанавливается с шагом 1°С и поддерживается электронным контроллером с точностью ±0.1°С, что достаточно для большинства биологических экспериментов. Текущая температура и уровень заряда аккумулятора отображаются на LCD-дисплее 1.25 дюйма.

Объективы 40х и 100х имеют подпружиненную оправу, защищающую фронтальную линзу и препарат от повреждения при случайном контакте во время фокусировки. Все четыре объектива установлены на револьверном устройстве, позволяющем быстро переключаться между увеличениями без потери центрировки. Ахроматическая коррекция объективов исправляет хроматические аберрации для синей и красной областей спектра — остаточная цветная кайма по краям поля зрения заметна, но не мешает наблюдению центральной части препарата.

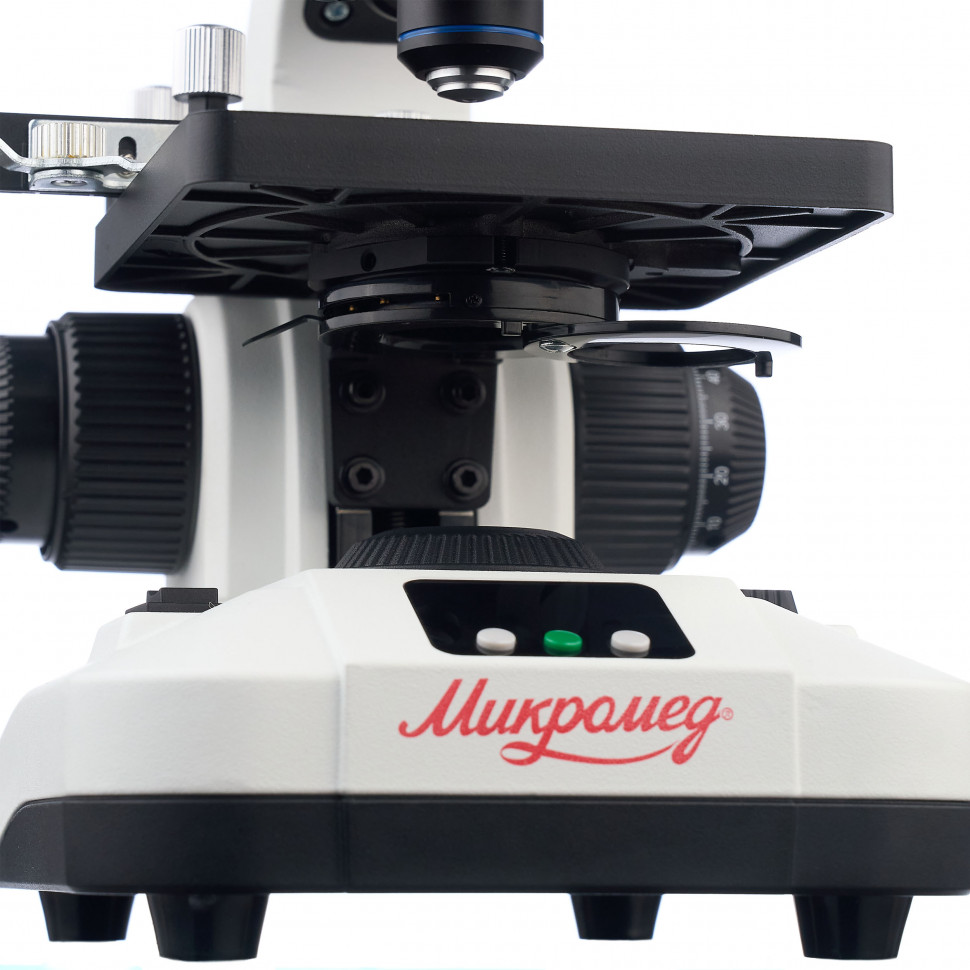

Конденсор с числовой апертурой 0.65 и ирисовой диафрагмой позволяет регулировать контраст изображения, сужая или расширяя световой конус. Под конденсором установлен поворотный держатель для светофильтров диаметром 32 мм. Освещение построено на светодиодах мощностью 0.75 Вт с цветовой температурой 6500 К (дневной свет), что упрощает цветопередачу при съемке на камеру и не утомляет глаза при длительном наблюдении. Яркость проходящего и отраженного света регулируется независимо от 0 до 100% с шагом 5%.

Питание микроскопа, термостолика и дисплея осуществляется от съемного Li-Ion аккумулятора типа 18650 емкостью 2000 мАч или от сетевого адаптера 5В/3А. При подключении адаптера аккумулятор заряжается автоматически. Автономное питание дает мобильность — микроскоп можно использовать вне лаборатории, в полевых условиях или в классе без привязки к розетке.

Кому подойдет

Микроскоп Микромед 10 M с термостоликом подходит для учебных заведений, где проводятся лабораторные работы по биологии с живыми образцами — наблюдение за делением клеток, подвижностью простейших, изменением активности при нагреве или охлаждении. В ветеринарных лабораториях модель применяется для анализа качества спермы животных — подвижность и жизнеспособность сперматозоидов зависят от температуры, и термостолик позволяет подобрать оптимальный режим хранения биоматериала. В биологических лабораториях базового уровня микроскоп используется для рутинных исследований клеток и тканей, микробиологических анализов, где требуется контроль температуры образца.

Продвинутым любителям микроскопии модель дает возможность изучать живые культуры микроорганизмов, проводить эксперименты с температурной зависимостью биологических процессов, документировать наблюдения с помощью цифровой камеры. Монокулярная насадка и ахроматическая оптика не дотягивают до уровня профессиональных исследовательских систем, но для учебных и любительских задач функциональности достаточно.

Модель не подходит для медицинской диагностики — в данных не указано регистрационное удостоверение медицинского изделия, необходимое для законного применения в клинической практике. Для профессиональных научных исследований, требующих методов контрастирования (фазовый контраст, темное поле, поляризация) или бинокулярного наблюдения, стоит рассматривать модели более высокого класса.

Что важно знать заранее

Термостолик работает в диапазоне 20–45°С. Для многих биологических объектов это достаточно (комнатная температура до температуры тела человека), но высокотемпературные эксперименты выше 45°С невозможны. Точность поддержания ±0.1°С обеспечивается контроллером, но реальная равномерность прогрева зависит от толщины и теплопроводности препарата — массивные образцы прогреваются медленнее тонких мазков.

Иммерсионный объектив 100х требует масла между линзой и покровным стеклом. Без масла апертура падает, и объектив теряет разрешающую способность. После работы масло необходимо удалять с фронтальной линзы мягкой салфеткой и специальным растворителем — засохшее масло портит оптику. Иммерсионное масло входит в комплект, но его запас ограничен, и его придется докупать.

Монокулярная насадка утомительна при многочасовых наблюдениях — работа одним глазом создает нагрузку на зрение. Для коротких сеансов и учебных занятий это не критично, но для длительных исследований предпочтительнее бинокулярная схема. Деление светового потока 50/50 в тубусе визуализации означает, что в окуляр и на камеру поступает по половине света — изображение в окуляре чуть темнее, чем без камеры, но для светодиодного освещения с регулировкой яркости это компенсируется.

Оптика рассчитана на тубусную длину 160 мм, а не на бесконечность. Это ограничивает возможности модернизации — нельзя встраивать дополнительные модули контрастирования между объективом и окуляром без пересчета оптической системы. Ахроматическая коррекция оставляет видимые цветные ореолы по краям поля зрения при больших увеличениях — это нормально для данного класса оптики.

Рабочее расстояние объектива 40х меньше, чем у объективов меньшей кратности, а у объектива 100х оно минимально. При фокусировке на больших увеличениях фронтальная линза объектива приближается к покровному стеклу почти вплотную. Подпружиненная оправа защищает от повреждений, но требует осторожности — резкое движение рукоятки фокусировки может сдвинуть препарат или раздавить покровное стекло.

Комплектация

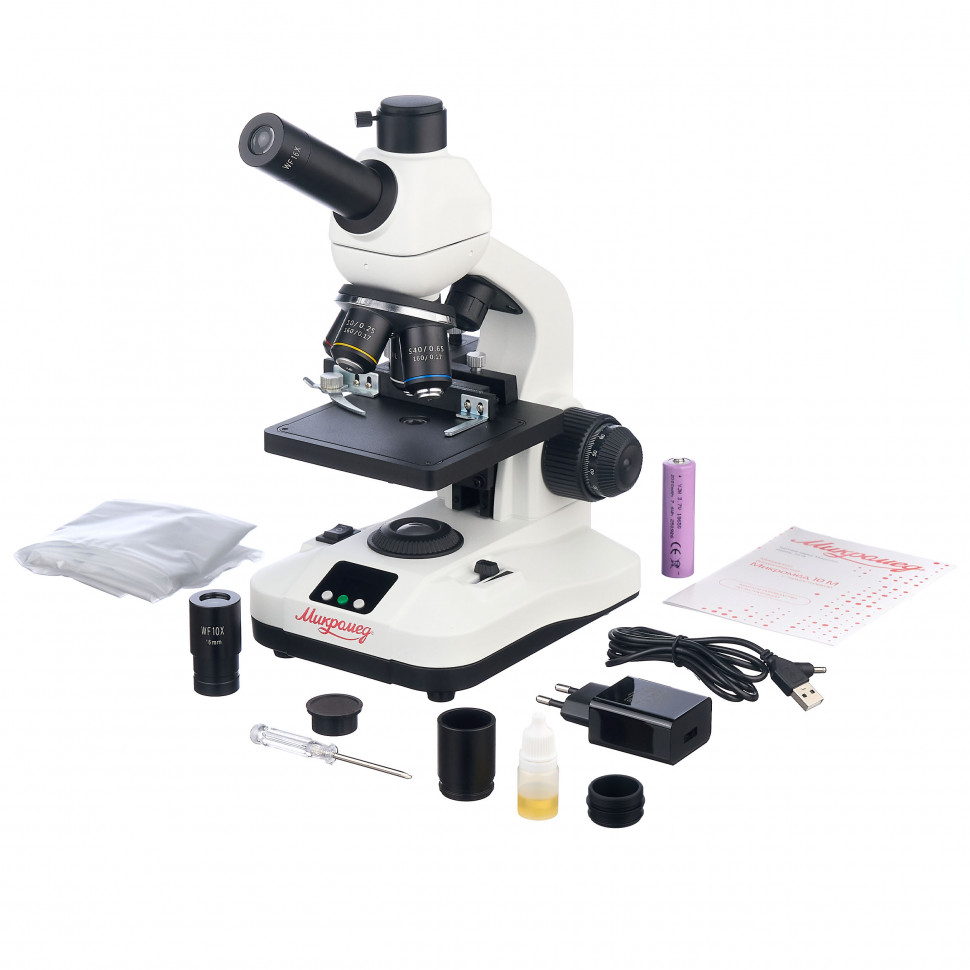

В комплект входит полностью собранный штатив с установленными осветителями проходящего и отраженного света, механизмом фокусировки, термостоликом с препаратоводителем, дисплеем, револьвером на четыре гнезда и монокулярной насадкой с тубусом визуализации. Оптика представлена четырьмя ахроматическими объективами — 4х/0.10, 10х/0.25, S40х/0.65 и S100х/1.25 OIL (последние два с подпружиненной оправой), двумя окулярами WF10х/16 и WF16х/11, обеспечивающими диапазон увеличений от 40х до 1600х. Для установки камер прилагаются адаптер C-mount с резьбой и адаптер E-Type на посадочный диаметр 23.2 мм.

Питание обеспечивают сетевой адаптер 100–240В / 5В–3А, кабель USB–DC и аккумулятор типа 18650 емкостью 2000 мАч. В комплекте флакон иммерсионного масла для работы с объективом 100х, защитные колпачки для окулярных тубусов (2 шт.) и тубуса визуализации, отвертка для технического обслуживания, пылезащитный чехол и руководство по эксплуатации.

Комплект полностью готов к работе сразу после распаковки. Для старта дополнительно потребуются предметные и покровные стекла, препаровальные инструменты для приготовления временных препаратов. Если планируется съемка, нужна цифровая камера с одним из поддерживаемых креплений.

Рекомендуемые аксессуары

Для регулярной работы понадобятся предметные стекла толщиной 0.17 мм и покровные стекла — без них невозможно готовить препараты для проходящего света. Набор для приготовления препаратов (пипетки, препаровальные иглы, пинцет, предметные стекла с лунками для капельных препаратов) упростит подготовку живых образцов для наблюдения на термостолике. Запас иммерсионного масла необходим, так как комплектного флакона хватит ненадолго при частом использовании объектива 100х.

Если требуется фотофиксация, выбирайте цифровую камеру с креплением C-mount или диаметром 23.2 мм (E-Type) и сенсором от 1/3 до 2/3 дюйма — увеличение тубуса визуализации 0.5х рассчитано именно на такие матрицы. Окуляр WF5х/18, доступный по дополнительному заказу, расширяет диапазон увеличений вниз до 20х, что удобно для просмотра крупных образцов и поиска нужной области при малом увеличении. Светофильтры диаметром 32 мм (синий, зеленый, нейтральный) устанавливаются в поворотный держатель под конденсором и повышают контраст при работе с неокрашенными препаратами.

Итог

Микроскоп Микромед 10 M с термостоликом — специализированная модель для изучения живых биологических образцов при контролируемой температуре. Встроенный модуль подогрева с точностью ±0.1°С выделяет эту модель среди обычных учебных микроскопов и делает её востребованной в биологических и ветеринарных лабораториях, учебных заведениях и у продвинутых любителей. Двойное освещение, координатный столик с нониусом, автономное питание от аккумулятора и возможность подключения камеры дают универсальность и мобильность. Монокулярная схема и ахроматическая оптика ограничивают применение профессиональными научными исследованиями, но для учебных задач и рутинных лабораторных анализов функциональность достаточна.
