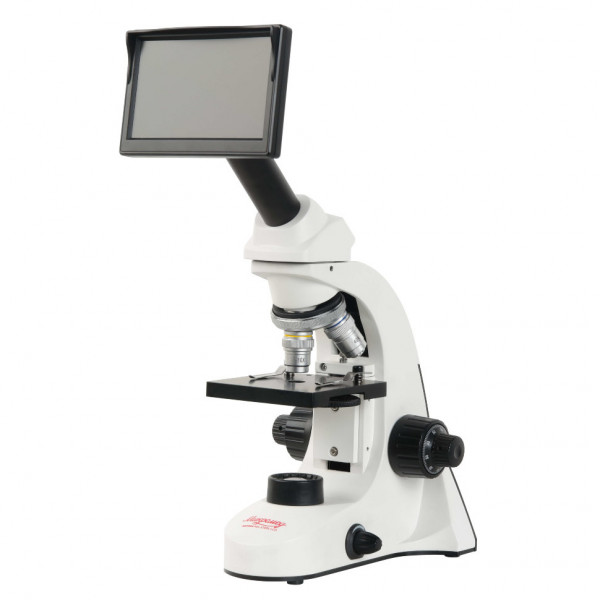

Микроскоп школьный Эврика 40х-1280х LCD цифровой

Микроскоп школьный Эврика 40х-1280х LCD — учебный прибор с выводом изображения на монитор

Прямой монокулярный микроскоп проходящего света с встроенной цифровой камерой и LCD-монитором. Предназначен для лабораторных работ по биологии, экологии, химии в школах и лицеях, а также для домашних исследований. Соответствует требованиям Приказа Министерства просвещения № 590 к учебному оборудованию. Диапазон увеличения от 40 до 1280 крат обеспечивается сменными окулярами и линзой Барлоу. Два независимых осветителя — проходящего и отраженного света — позволяют работать с прозрачными препаратами и непрозрачными объектами.

Что можно увидеть или сделать на практике

Что можно рассмотреть

Микроскоп Эврика 40х-1280х LCD позволяет изучать клетки растений и животных, одноклеточные организмы, срезы тканей, кристаллы солей. При увеличении 40-100 крат видны крупные клетки кожицы лука, инфузории, водоросли. На 400-640 крат различимы клеточные ядра, хлоропласты, форма бактерий в окрашенных мазках. Максимальное увеличение 1280 крат достигается с объективом 40х, окуляром 16х и линзой Барлоу — при этом происходит рост картинки без пропорционального роста детализации, так как разрешающая способность объектива с числовой апертурой 0.65 ограничена примерно 0.5 микрометра. Отраженный свет эффективен только с объективами 4х и 10х для рассматривания монет, минералов, насекомых, текстильных волокон — на большем увеличении рабочее расстояние слишком мало и оправа объектива перекрывает падающий сверху свет.

Подготовка образцов

Проходящий свет требует тонких прозрачных препаратов на предметных стёклах — свет должен пройти сквозь образец. Для временных препаратов используют срезы, мазки, каплю воды с микроорганизмами, накрытую покровным стеклом. Толстые или непрозрачные объекты рассматривают в отраженном свете без предметного стекла, размещая их прямо на столике. Поворотный диск с 12 отверстиями разного диаметра и пятью встроенными светофильтрами помогает подобрать контраст для слабоокрашенных прозрачных образцов — меньшее отверстие повышает контраст, но снижает яркость.

Формат работы

Окулярная камера с CMOS-сенсором 1 мегапиксель выводит изображение на комплектный LCD-монитор диагональю 4.3 дюйма с разрешением 480×272 точки. Камера передает видео с частотой 30 кадров в секунду и разрешением Full HD 1280×720 пикселей, однако монитор отображает картинку в более низком разрешении. Групповые занятия проходят комфортнее — весь класс видит препарат на экране, не нужно передавать микроскоп или по очереди смотреть в окуляр. В окулярный тубус диаметром 20 мм можно установить вместо камеры любой из комплектных окуляров для визуального наблюдения или другую окулярную камеру стандартного посадочного размера.

Конструкция и технологии

Штатив и основание выполнены из алюминиевого сплава — конструкция устойчива, защищает механизмы от ударов и не требует бережного обращения сверх разумного. Фокусировка осуществляется перемещением предметного столика размером 90×90 мм по вертикали с помощью коаксиальных рукояток грубой и тонкой наводки, выведенных на обе стороны штатива. Ограничитель хода предотвращает столкновение объектива с препаратом. Револьверное устройство на три объектива — ахроматы 4х/0.1, 10х/0.25 и 40х/0.65 — позволяет быстро переходить между увеличениями. Объективы парфокальны, поэтому при смене кратности резкость почти не теряется, нужна лишь небольшая подфокусировка. Объектив 40х имеет подпружиненную оправу оптического блока — при избыточном давлении пружина сжимается, защищая линзы и препарат от повреждения.

Визуальная насадка поворачивается на 360 градусов вокруг вертикальной оси и наклонена на 45 градусов — при групповых занятиях можно развернуть монитор к классу, а при индивидуальной работе настроить удобное положение тубуса. Линза Барлоу с кратностью 2х устанавливается в окулярный тубус между камерой (или окуляром) и объективом, удваивая итоговое увеличение. Оправа линзы имеет шкалу и может сдвигаться вдоль оптической оси, плавно изменяя кратность. Использование линзы уменьшает поле зрения до 11 мм с окуляром 10х и до 9 мм с окуляром 16х, а также снижает яркость изображения — для компенсации нужно увеличить яркость светодиодного осветителя.

Два светодиодных осветителя с коллекторными линзами работают независимо, каждый имеет плавную регулировку яркости от 0 до 100 процентов. Спектр излучения близок к дневному свету — цветопередача естественная, глаза не устают. Питание осветителей — от трёх батареек типа АА или от сетевого адаптера 5 В, входящего в комплект. Камера и монитор питаются от того же адаптера. Автономное питание позволяет работать в полевых условиях или в классе без привязки к розетке.

Кому подойдет

Микроскоп разработан для учебных заведений — школ, лицеев, кружков юных натуралистов. Включён в перечень оборудования согласно Приказу Министерства просвещения № 590, что важно для закупок по государственным образовательным стандартам. Цифровая система с монитором упрощает проведение лабораторных работ в классе — преподаватель может показать препарат на экране всей группе, не передавая прибор из рук в руки. Подходит для проектно-исследовательской деятельности учащихся и для домашних занятий: ребёнок или подросток сможет самостоятельно подготовить временный препарат, настроить резкость и яркость, рассмотреть объект на мониторе без чрезмерного напряжения зрения.

Широкий диапазон увеличения от 40 до 1280 крат охватывает все задачи школьной программы — от обзорного изучения анатомии насекомого до наблюдения бактерий в окрашенном мазке. Для взрослых любителей микроскопии прибор также подойдёт, если не требуется профессиональный уровень коррекции аберраций или специализированные методы контрастирования вроде фазового контраста.

Что важно знать заранее

Монокулярная визуальная насадка означает наблюдение одним глазом при использовании окуляра вместо камеры — для учебных целей этого достаточно, но длительная работа более утомительна, чем с бинокулярной насадкой. Основной режим работы — просмотр на LCD-мониторе, а не в окуляр. Разрешение монитора 480×272 пикселя ниже, чем разрешение камеры 1280×720, поэтому на экране видна не вся детализация, которую камера способна передать. Ахроматическая коррекция объективов устраняет основные хроматические аберрации, но не на уровне планахроматов или апохроматов — по краям поля зрения возможны цветные ореолы и небольшая потеря резкости.

Предметный столик не имеет координатного механизма с нониусами — препарат перемещается вручную, точное позиционирование и возврат к найденному объекту затруднены. Это нормально для учебного микроскопа, но ограничивает применение в задачах, требующих документирования координат находок. Отраженный свет работает только с объективами малых увеличений — на 40х рабочее расстояние около 0.65 мм, и оправа объектива перекрывает свет, падающий сверх. Линза Барлоу увеличивает кратность, но увеличение свыше примерно 650 крат с объективом 40х/0.65 уже не добавляет новых деталей из-за физического предела разрешающей способности — картинка растёт, резкость остаётся прежней.

Камера встроена в монитор и не предназначена для подключения к компьютеру через USB — запись изображений на ПК напрямую невозможна. Для этого потребуется отдельная окулярная камера с USB-интерфейсом, которая устанавливается в тот же окулярный тубус диаметром 20 мм вместо комплектного устройства визуализации.

Комплектация

• Штатив микроскопа — с визуальной насадкой, наклонным окулярным тубусом, механизмом грубой и тонкой фокусировки, двумя встроенными осветителями с раздельной регулировкой яркости, блоком питания, отсеком для трёх батарей АА и револьверным устройством на 3 объектива.
• Предметный столик 90×90 мм — с пружинными зажимами-клипсами для фиксации препарата и установленным поворотным диском с 12 отверстиями разного диаметра и пятью встроенными светофильтрами.
• Объектив-ахромат 4х/0.1 — для малого увеличения и обзорного изучения препаратов.
• Объектив-ахромат 10х/0.25 — для среднего увеличения, основной рабочий диапазон школьной микроскопии.
• Объектив-ахромат 40х/0.65 с подпружиненной оправой — для большого увеличения, защищён от повреждения при случайном столкновении с препаратом.
• Окуляр WF10х/15 — широкоугольный окуляр с полем зрения 15 мм.
• Окуляр WF16х/11 — для повышенного увеличения, поле зрения 11 мм.
• Линза Барлоу 2х — увеличивает кратность в два раза, устанавливается в окулярный тубус, имеет шкалу для плавной регулировки увеличения.
• Окулярная камера 1Мр с LCD-монитором 4.3 дюйма — CMOS-сенсор с эффективным разрешением 1280×720 пикселей, частота 30 кадров в секунду, монитор с разрешением 480×272 точки, кабель питания в комплекте.
• Сетевой адаптер 5 В с кабелем — для питания осветителей, камеры и монитора от сети 220 В.
• Гарантийный талон, руководство по эксплуатации.

Комплект достаточен для начала работы. Для приготовления временных препаратов потребуется докупить предметные и покровные стёкла, пипетки, препаровальные иглы. Готовые наборы микропрепаратов расширят возможности изучения.

Рекомендуемые аксессуары

Набор готовых микропрепаратов для школьной программы — срезы тканей растений и животных, окрашенные мазки, позволяют сразу начать наблюдения без необходимости готовить образцы самостоятельно. Предметные и покровные стёкла нужны для изготовления временных препаратов — капли воды с микроорганизмами, тонкие срезы, мазки. Набор для приготовления препаратов, включающий пипетки, препаровальные иглы, скальпель, пинцет, упрощает пробоподготовку. Окулярная USB-камера с посадочным диаметром 20 мм позволит записывать изображения и видео на компьютер, если встроенный монитор не обеспечивает нужной функциональности.

Итог

Микроскоп Эврика 40х-1280х LCD сочетает возможности традиционного оптического прибора с цифровой системой визуализации, что делает его практичным инструментом для школьных лабораторных работ и домашних исследований. Встроенный монитор снижает нагрузку на зрение и упрощает групповые занятия. Два осветителя, широкий диапазон увеличения, прочная металлическая конструкция и автономное питание обеспечивают универсальность применения. Соответствие государственным стандартам учебного оборудования подтверждает пригодность для образовательных учреждений.
