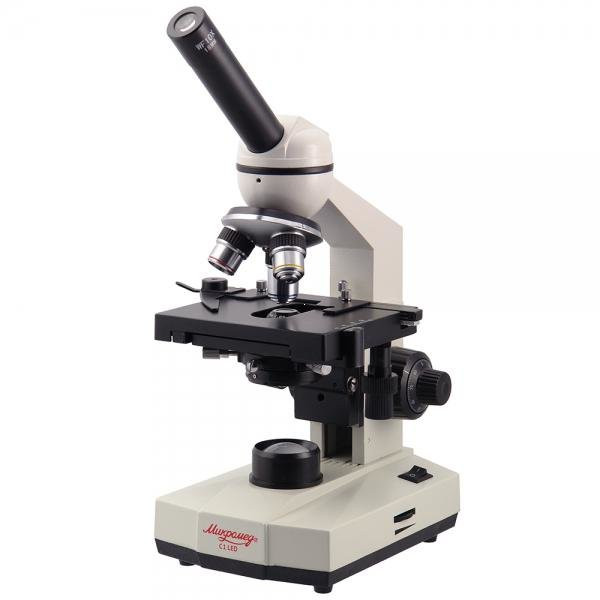

Микроскоп Микромед С-1 LED

Микромед С-1 LED — лабораторный монокулярный микроскоп с центрируемым конденсором для медицинских и биологических исследований

Микромед С-1 LED — биологический микроскоп проходящего света для рутинных лабораторных исследований и учебного процесса. Зарегистрирован Росздравнадзором как медицинское изделие (рег. уд. ФСЗ 2007/00554), что позволяет законно применять его в медицинских учреждениях для диагностических исследований. Диапазон увеличения в стандартной комплектации 40–640 крат, с дополнительными окулярами расширяется до 20–800 крат. В основе системы — центрируемый конденсор Аббе с числовой апертурой 1.25, механический координатный столик с нониусами и прецизионная фокусировка с ценой деления 1 мкм.

Что можно увидеть на практике

Что можно рассмотреть

Микроскоп позволяет исследовать клетки крови (эритроциты, лейкоциты, тромбоциты), гистологические срезы тканей, бактерии при увеличении 640 крат, растительные клетки с видимыми ядрами и хлоропластами, простейших (инфузории, амебы), споры грибов, пыльцу растений. Объектив 40x/0.65 обеспечивает разрешение около 0.5 микрометра, что достаточно для различения субклеточных структур. Для детального изучения бактерий с максимальным разрешением потребуется докупить иммерсионный объектив 100x/1.25 oil — он входит в список рекомендуемых аксессуаров и устанавливается в свободное гнездо револьвера или заменяет один из базовых объективов.

Подготовка образцов

Проходящий свет требует, чтобы образец пропускал световой поток. Это означает работу с тонкими срезами толщиной единицы-десятки микрометров, размещенными между предметным и покровным стеклом. Метод светлого поля плохо показывает прозрачные неокрашенные структуры — для контраста образцы окрашивают гематологическими, гистологическими или бактериологическими красителями. Допустимая толщина покровного стекла 0.17 мм соответствует международному стандарту, под который рассчитаны объективы.

Формат работы

Наблюдение ведется через монокулярную визуальную насадку с углом наклона 45 градусов. Насадка поворачивается на 360 градусов, что упрощает групповое обучение — несколько учащихся могут по очереди рассмотреть препарат без перемещения микроскопа. В окулярный тубус диаметром 23.2 мм можно установить цифровую камеру для вывода изображения на экран и записи фото или видео — камера в базовую комплектацию не входит, но совместима со всеми окулярными видеоокулярами стандартного посадочного размера.

Конструкция и технологии

Оптическая система построена на длине тубуса 160 мм с ахроматической коррекцией объективов. Ахроматы исправляют хроматическую аберрацию для двух длин волн и сферическую для одной, обеспечивая достаточное качество изображения для рутинных исследований. Объективы парфокальны по стандарту RMS с парфокальной высотой 33 мм — при смене увеличения фокус сохраняется и требуется только незначительная подфокусировка, что ускоряет работу. Объективы 40x/0.65 имеет пружинную оправу, которая защищает оптику и препарат от повреждения при случайном контакте.

Центрируемый конденсор Аббе с числовой апертурой 1.25 — профессиональное решение для настройки освещения. Конденсор регулируется по высоте в пределах 15 мм, центрируется винтами и снабжен ирисовой апертурной диафрагмой для управления контрастом и глубиной резкости. Фронтальная линза конденсора выводится из хода лучей при работе с объективами малых увеличений 4x и 10x — это согласует апертуру осветителя с апертурой объектива и предотвращает переосвещение. Откидной держатель принимает светофильтры, в комплекте идет синий фильтр для коррекции цветовой температуры при визуальном наблюдении.

Светодиодный осветитель мощностью 0.75 Вт с цветовой температурой 6000–7000 К близок к дневному свету, что обеспечивает правильную передачу цвета объекта и упрощает настройку баланса белого при работе с цифровой камерой. Яркость регулируется плавно от 0 до 100 процентов. Питание — от сетевого адаптера 5В/1А либо от трех аккумуляторов АА (входят в комплект), адаптер в этом случае выполняет функцию зарядного устройства. Автономный режим позволяет использовать микроскоп для выездных работ в полевых условиях или там, где нет доступа к электросети.

Механический двухкоординатный предметный столик размером 110×125 мм перемещает препарат на 67 мм по оси X и на 22 мм по оси Y с помощью коаксиальных рукояток. Столик снабжен шкалами с ценой деления 1 мм и нониусами с ценой деления 0.1 мм — это позволяет точно фиксировать координаты интересующей области и возвращаться к ней после осмотра других участков препарата. Препаратоводитель, входящий в комплект, надежно удерживает предметное стекло.

Фокусировка выполняется перемещением предметного столика по вертикали на 27 мм. Прецизионный механизм на зубчатой рейке обеспечивает плавный ход без люфтов. Рукоятки грубой и тонкой фокусировки расположены на одной оси. Цена деления тонкой фокусировки — 1 микрометр, один оборот рукоятки соответствует перемещению на 0.1 мм. Винтовой ограничитель предотвращает повреждение препарата и объектива при чрезмерном сближении. Конструкция механизма исключает самопроизвольное опускание столика под собственным весом.

Штатив и основание изготовлены литьем под давлением из алюминиевого сплава и покрыты износостойким антистатическим покрытием. Полностью металлическая конструкция обеспечивает стабильность оптической оси и сохранение настроек при перемещении микроскопа. Масса прибора 2.5 кг, габариты 170×180×350 мм.

Кому подойдет

Микромед С-1 LED предназначен для медицинских лабораторий, выполняющих общеклинические анализы крови, мочи, мокроты, где требуется сертификация оборудования Росздравнадзором. Подходит для учебного процесса в медицинских и биологических вузах, средних специальных учебных заведениях — монокулярная поворотная насадка облегчает демонстрацию препаратов группе учащихся. Применим в ботанических, зоологических, агрономических лабораториях для исследования растительных и животных тканей, в ветеринарных клиниках для анализа биоматериалов, в лабораториях контроля качества фармацевтической и пищевой промышленности.

Микроскоп ориентирован на пользователей, владеющих базовыми навыками приготовления микропрепаратов и настройки освещения по Келеру. Координатный столик и центрируемый конденсор требуют понимания принципов работы, но освоение занимает минимальное время. Автономное питание делает прибор удобным инструментом для полевых биологических исследований, экспедиций, выездных ветеринарных осмотров.

Что важно знать заранее

Микроскоп работает только в методе светлого поля — нет фазового контраста, темного поля, поляризации или флуоресценции. Для исследования живых неокрашенных клеток потребуется дополнительное оборудование или другая модель. Монокулярная насадка создает большую нагрузку на один глаз при длительном наблюдении по сравнению с бинокулярной — для многочасовой работы рекомендуется делать перерывы.

Ахроматические объективы дают небольшую кривизну поля зрения — края изображения могут быть менее резкими, чем центр. Это нормально для данного класса оптики и не мешает рутинным исследованиям. Длина тубуса 160 мм (не infinity) означает, что встраивание дополнительных оптических модулей в световой путь приведет к ухудшению качества изображения.

В базовой комплектации нет иммерсионного объектива 100x — максимальное увеличение 640 крат достигается комбинацией объектива 40x и окуляра 16x. Для исследований, требующих разрешения выше 0.5 микрометра (например, детальное изучение бактерий), потребуется докупить объектив 100x/1.25 oil и иммерсионное масло. Револьвер рассчитан на три объектива — при установке четвертого придется временно снять один из базовых.

Предметный столик допускает перемещение препарата на 67×22 мм — это достаточно для стандартного предметного стекла 76×26 мм, но ограничивает область сканирования крупных образцов. Рабочее расстояние объектива 40x составляет доли миллиметра — работа с ним требует осторожности, чтобы не раздавить покровное стекло.

Комплектация

• Объектив 4x/0.1 160/- — для обзорного осмотра препарата и поиска интересующей области при малом увеличении.
• Объектив 10x/0.25 160/0.17 — базовое рабочее увеличение для большинства рутинных исследований.
• Объектив 40x/0.65 160/0.17 — для детального изучения клеточных структур с максимальным разрешением в базовой комплектации.
• Окуляр WF 10x/18 — широкопольный окуляр с полем зрения 18 мм, обеспечивает увеличения 40x, 100x, 400x в комбинации с объективами.
• Окуляр WF 16x/15 — для увеличенного наблюдения деталей, дает итоговые увеличения 64x, 160x, 640x.
• Центрируемый конденсор Аббе А=1.25 с держателем светофильтров — установлен на кронштейне, регулируется по высоте и центрируется винтами.
• Синий светофильтр — для коррекции цветовой температуры при визуальном наблюдении.
• Препаратоводитель — накладной, фиксирует предметное стекло на координатном столике.
• Сетевой адаптер 5В/1А — для питания от сети 220–240 В и зарядки аккумуляторов.
• Аккумуляторы АА 1.2В/1500 мАч — 3 шт — для автономной работы без подключения к электросети.
• Чехол от пыли, отвертка для обслуживания, руководство по эксплуатации, гарантийный талон.

Комплект полностью готов к работе сразу после распаковки. Для старта потребуется докупить предметные и покровные стекла, красители (в зависимости от задач — гематологические, гистологические или бактериологические), иммерсионное масло (если планируется использование объектива 100x).

Рекомендуемые аксессуары

Иммерсионный объектив 100x/1.25 oil — для максимального разрешения при исследовании бактерий и мелких клеточных структур. Работает с каплей иммерсионного масла между фронтальной линзой и покровным стеклом, что увеличивает числовую апертуру до 1.25 и разрешающую способность до 0.2–0.25 микрометра.

Окуляр WF 10x/18 со шкалой или сеткой — для измерения размеров объектов. Требуется предварительная калибровка с помощью объект-микрометра.

Иммерсионное масло — расходный материал для работы с иммерсионным объективом. После использования масло необходимо удалять с фронтальной линзы специальной оптической салфеткой.

Предметные стекла 76×26 мм и покровные стекла толщиной 0.17 мм — расходный материал для приготовления препаратов.

Набор для приготовления препаратов — пипетки, предметные стекла с лунками, покровные стекла, препаровальные иглы.

Цифровая окулярная камера с посадочным диаметром 23.2 мм — для вывода изображения на монитор, фото- и видеофиксации, измерений в программном обеспечении.

Итог

Микромед С-1 LED — лабораторный биологический микроскоп начального профессионального уровня для рутинных исследований в методе светлого поля. Центрируемый конденсор Аббе, механический координатный столик с нониусами и прецизионная фокусировка с ценой деления 1 микрометр выделяют его среди учебных моделей и обеспечивают точность настроек, необходимую для медицинских и научных лабораторий. Регистрация Росздравнадзором позволяет законно применять прибор в медучреждениях для диагностических исследований. Автономное питание от аккумуляторов расширяет возможности использования за пределами лаборатории. Ограничения — только метод светлого поля, монокулярная насадка, ахроматическая оптика без плоскости поля — типичны для приборов данного ценового сегмента и не препятствуют решению большинства рутинных задач.
