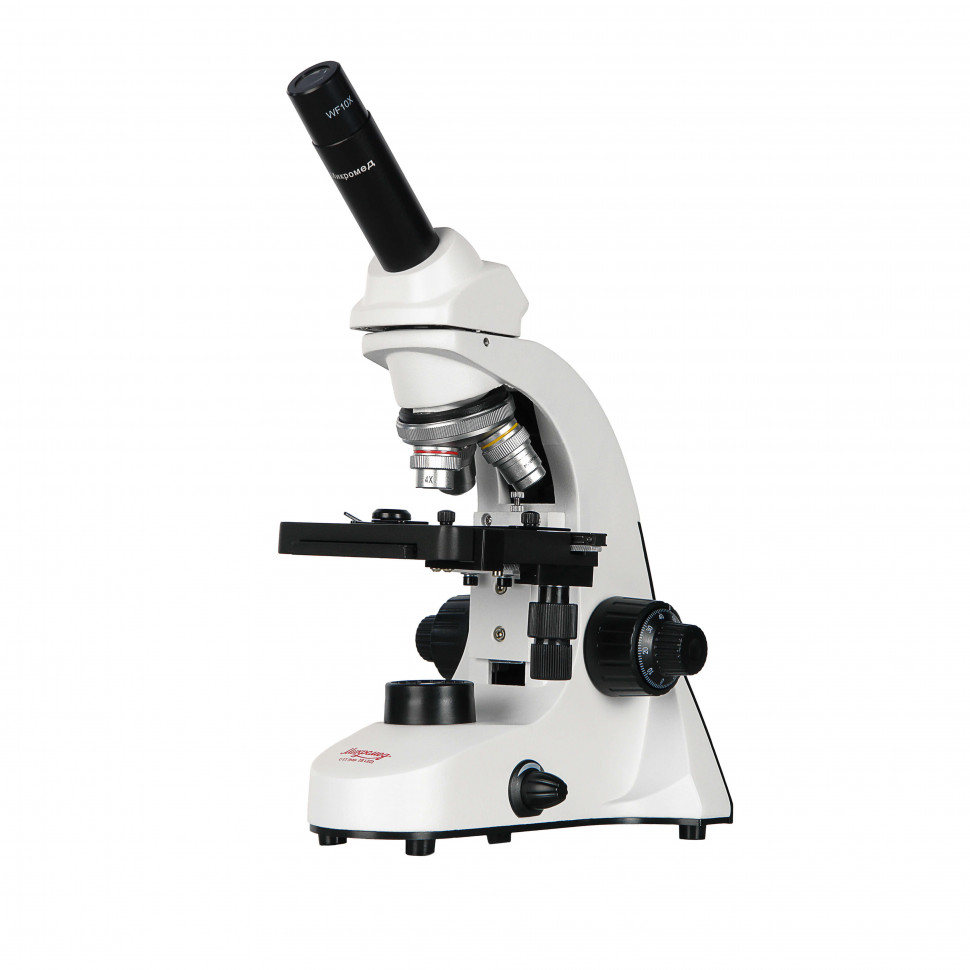

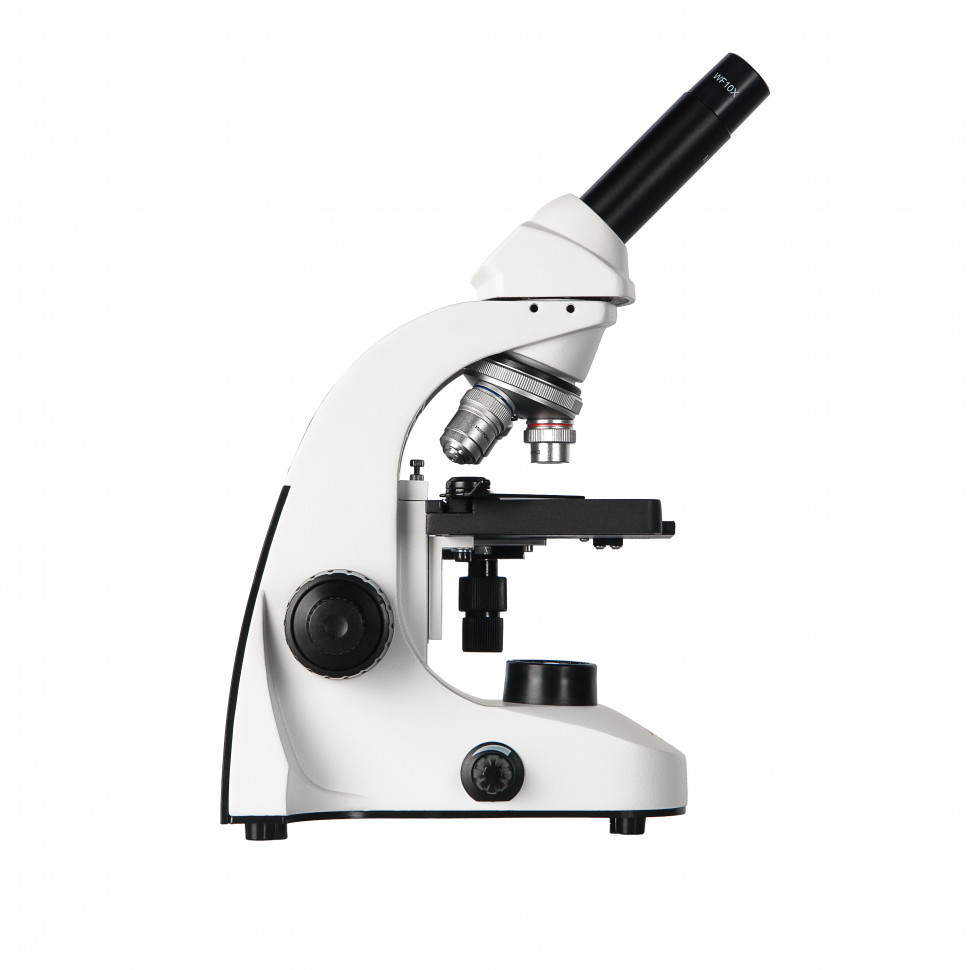

Микроскоп биологический Микромед С-11 (вар. 2B LED) с видеоокуляром

Микромед С-11 (вар. 2B LED) — учебный микроскоп с двумя осветителями и встроенной камерой

Биологический микроскоп Микромед С-11 (вар. 2B LED) с видеоокуляром объединяет классическую оптическую схему проходящего света и дополнительный осветитель отраженного света, что позволяет изучать как прозрачные препараты на стеклах, так и непрозрачные объекты без специальной подготовки. В комплекте — 2-мегапиксельная USB-камера для вывода изображения на экран и цифровой фиксации, механический предметный столик с координатами и нониусом, три ахроматических объектива и линза Барлоу для увеличения кратности. Диапазон увеличения от 40× до 800×, с линзой Барлоу — до 1280×. Металлический штатив и возможность автономного питания от батарей или Power Bank делают прибор устойчивым и мобильным решением для учебных кабинетов, домашней лаборатории и полевых выездов.

Что можно увидеть или сделать на практике

Что можно рассмотреть

Микроскоп Микромед С-11 работает по методу светлого поля — базовому способу наблюдения в биологической микроскопии. Проходящий свет позволяет изучать клеточное строение растений и животных, одноклеточные организмы в капле воды, бактерии в мазках, срезы тканей, кристаллы солей и другие прозрачные или полупрозрачные объекты. При увеличении 40-400× видны клеточные стенки, ядра, хлоропласты, форма и подвижность инфузорий и амеб. Объектив 40× с числовой апертурой конденсора 0.65 обеспечивает разрешение около 0.5 мкм — этого достаточно для различения крупных бактерий и внутриклеточных структур в окрашенных препаратах. Отраженный свет, эффективный с объективами 4× и 10×, открывает доступ к непрозрачным образцам: насекомым, минералам, монетам, текстилю, поверхности печатных плат — всему, что нельзя просветить снизу.

Подготовка образцов

Для работы в проходящем свете образец должен пропускать свет. Готовые окрашенные препараты на предметных стеклах с покровным стеклом используются сразу. Временные препараты готовятся самостоятельно: тонкий срез растительной ткани, каплю жидкости с микроорганизмами или мазок помещают на предметное стекло, при необходимости накрывают покровным стеклом. Толстые непрозрачные срезы в проходящем свете не работают — изображение будет темным или вовсе не видимым. Для таких случаев включают верхний осветитель отраженного света: объект кладут на столик без стекла, свет падает сверху и отражается от поверхности. Этот режим не требует пробоподготовки, но увеличение ограничено 40-100× из-за малой рабочей яркости осветителя и конструкции оптики.

Формат работы

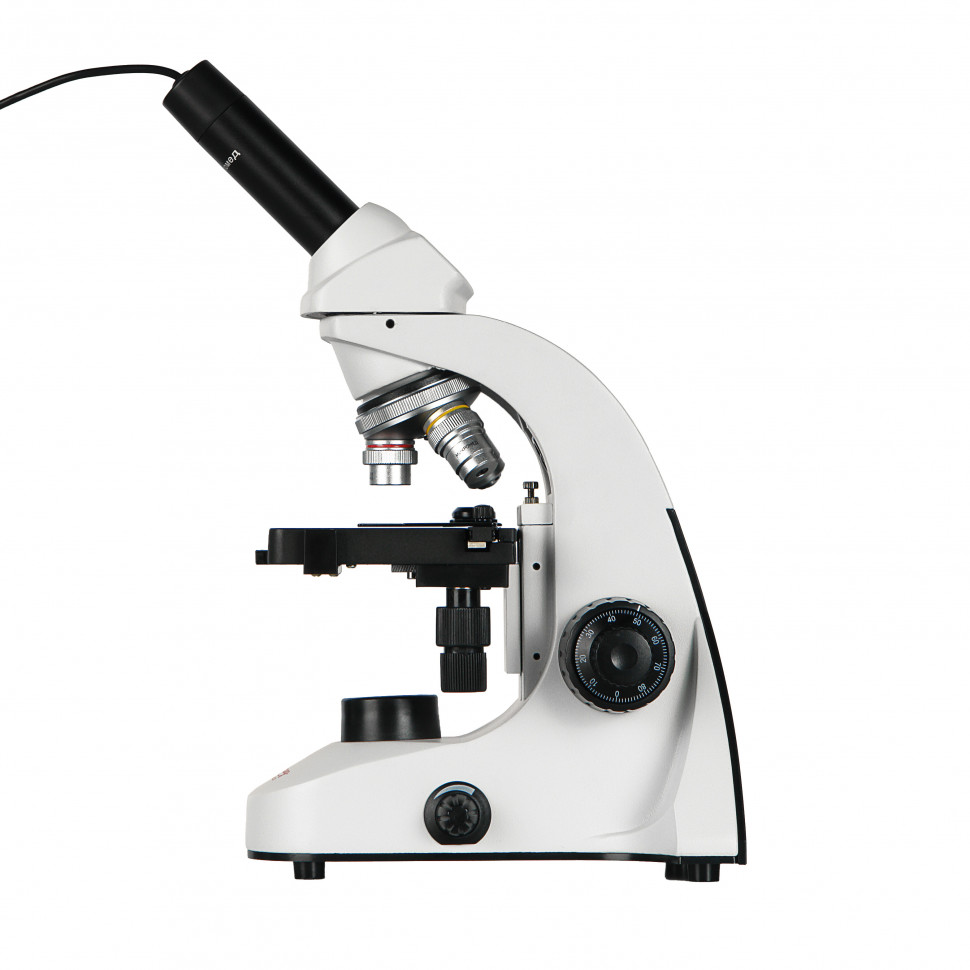

Микроскоп оснащен монокулярной насадкой с углом наклона 45° — наблюдение ведется одним глазом через окуляр. Насадка поворачивается на 360° вокруг оптической оси, что удобно при работе нескольких человек поочередно или при манипуляциях с препаратом. В комплекте поставляется окулярная камера 2 Мр, которая устанавливается в тубус вместо окуляра и передает изображение на компьютер через USB 2.0 в реальном времени с разрешением до 1920×1080 при 30 кадрах в секунду. Программное обеспечение StrangeView позволяет делать фото и видео, проводить линейные и угловые измерения, добавлять данные в файл и формировать отчеты. Камера не дает одновременного визуального и цифрового наблюдения — либо смотрят глазом через окуляр, либо выводят на экран через камеру.

Конструкция и технологии

В микроскопе установлены три ахроматических объектива 4×, 10× и 40× с просветляющим покрытием. Ахроматы корректируют хроматическую аберрацию для двух длин волн, что дает резкое изображение в центре поля зрения, но по краям возможна цветная кайма — это нормально для данного класса оптики. Объектив 40× имеет подпружиненную оправу: при случайном столкновении с препаратом пружина смягчает удар, защищая линзы и покровное стекло от повреждения. Окуляры WF10× и WF20× широкого поля с посадочным диаметром 23.2 мм обеспечивают базовые увеличения 40×, 80×, 100×, 200×, 400×, 800×. Линза Барлоу 2× вставляется в тубус вместе с окуляром WF16× и увеличивает кратность до 1280× с объективом 40×. Это увеличение превышает полезный предел для конденсора с апертурой 0.65 — изображение становится крупнее, но детализация не растет, яркость и поле зрения уменьшаются. Линза полезна для демонстрационных целей, когда нужно показать объект на большом экране, но не ожидать новых подробностей.

Конденсор с числовой апертурой 0.65 встроен в основание микроскопа под предметным столиком и работает с осветителем проходящего света. Конструкция упрощенная — без ирисовой диафрагмы и центрировочных винтов, что делает настройку освещения элементарной для начинающих: достаточно включить светодиод и отрегулировать яркость. Верхний осветитель отраженного света размещен на штативе над объективами и направляет свет сверху на непрозрачный образец. Оба светодиода белого спектра имеют плавную регулировку яркости и питаются от сетевого адаптера 5 В либо от трех батарей формата АА или Power Bank с USB-выходом — прибор можно использовать в полевых условиях без доступа к электросети.

Револьверное устройство на три объектива обеспечивает быструю смену увеличения поворотом в любую сторону. Объективы парфокальны: при переходе с 10× на 40× объект остается в фокусе, требуется лишь легкая подстройка тонкой фокусировкой. Парфокальная высота 33 мм — стандарт для учебных и лабораторных микроскопов.

Механический двухкоординатный предметный столик размером 105×95 мм перемещает препарат в диапазоне 50×18 мм с помощью зубчато-реечных передач без люфтов. Рукоятки перемещения по осям X и Y расположены на одной оси справа от столика. На краях столика нанесены шкалы с ценой деления 1 мм и нониусами для точного позиционирования — можно записать координаты интересного участка и вернуться к нему позже. Препарат фиксируется накладным препаратодержателем.

Фокусировка осуществляется перемещением предметного столика по вертикали в диапазоне 11 мм. Механизм зубчато-реечный, управляется раздельными рукоятками грубой и тонкой наводки на общей оси. Тонкая фокусировка дает перемещение 4 мм на полный оборот — достаточная чувствительность для работы с объективом 40×. Ограничительный винт с контргайкой позволяет установить верхний предел хода столика и исключить столкновение объектива с препаратом при грубой фокусировке.

Штатив и основание изготовлены из алюминиевого сплава, детали механизмов — из стали и латуни. Металлическая конструкция обеспечивает устойчивость к вибрациям и ударам, сохранение настроек при транспортировке и длительный срок службы без разбалтывания механизмов.

Кому подойдет

Микроскоп Микромед С-11 (вар. 2B LED) предназначен для учащихся старших классов, студентов биологических и медицинских специальностей, преподавателей и любителей микроскопии. Наличие камеры в комплекте делает прибор готовым инструментом для документирования наблюдений, подготовки учебных материалов и презентаций без дополнительных вложений. Механический столик упрощает навигацию по препарату и возврат к точке интереса — полезно при изучении серийных образцов или подсчете объектов в поле зрения. Двойное освещение расширяет диапазон задач: можно в рамках одного занятия рассмотреть и окрашенный гистологический срез, и коллекцию минералов или насекомых. Металлическая конструкция и автономное питание позволяют использовать микроскоп в выездных практикумах, экспедициях и полевых условиях. Для небольших учебных лабораторий и кружков это компромисс между функциональностью, надежностью и ценой.

Что важно знать заранее

Монокулярная насадка означает наблюдение одним глазом — при длительной работе это менее комфортно, чем бинокулярная схема, и может вызывать утомление. Второй глаз приходится закрывать или учиться игнорировать его сигнал, что требует привыкания. Камера устанавливается вместо окуляра, поэтому одновременное визуальное и цифровое наблюдение невозможно — нужно выбирать режим. Для групповых демонстраций удобнее работать с камерой и выводить изображение на экран или проектор.

Ахроматическая оптика корректирует хроматическую аберрацию не полностью — по краям поля зрения возможна цветная окантовка объектов. Это заметно при критическом рассмотрении, но не мешает учебным и любительским задачам. Для исследовательской работы, требующей планапохроматической коррекции, этот микроскоп не подходит.

Упрощенный конденсор без ирисовой диафрагмы не позволяет регулировать апертуру освещения и, соответственно, контраст изображения. Для большинства препаратов это не критично, но при работе с неокрашенными или слабоконтрастными объектами настройка диафрагмы могла бы улучшить видимость деталей.

Отраженный свет эффективен только с объективами малого увеличения 4× и 10× — при переходе на 40× яркости осветителя и конструкции оптики недостаточно для комфортного наблюдения непрозрачных образцов в отраженном свете. Для серьезной работы с непрозрачными объектами лучше выбрать стереомикроскоп или металлографический прибор с коаксиальным освещением.

Увеличение 1280× с линзой Барлоу находится за пределом полезного для данной оптической системы — изображение увеличивается, но новых деталей не появляется, яркость и резкость падают. Это нормальное ограничение, определяемое числовой апертурой конденсора 0.65. Рабочий диапазон микроскопа — до 800×, линза Барлоу полезна скорее для демонстрационных целей.

Камера с разрешением 2 Мр и размером пикселя 3×3 мкм подходит для учебной фиксации и составления отчетов, но не для научной микрофотографии высокого разрешения. Детализацию цифрового изображения ограничивает как разрешение сенсора, так и качество оптики перед ним.

Комплектация

• Штатив — основание с встроенными осветителями проходящего и отраженного света, револьверным устройством на три объектива и механизмом фокусировки.
• Монокулярная насадка — поворотная, с углом наклона 45°, установлена на штатив.
• Предметный столик — механический двухкоординатный, размер 105×95 мм, перемещение препарата 50×18 мм, шкалы с нониусами (цена деления 1 мм).
• Объективы — ахромат 4×, ахромат 10×, ахромат 40× с подпружиненной оправой.
• Окуляры — WF10×, WF20×, WF16× (для использования с линзой Барлоу), посадочный диаметр 23.2 мм.
• Линза Барлоу 2× — увеличивает кратность до 1280× в комбинации с окуляром WF16× и объективом 40×.
• Окулярная камера 2 Мр — CMOS-сенсор 1/2.7 дюйма, разрешение 1920×1080 при 30 кадр/сек, интерфейс USB 2.0, устанавливается в окулярный тубус.
• ПО StrangeView на CD — программное обеспечение для управления камерой, съемки, обработки изображений, измерений и формирования отчетов.
• Сетевой адаптер 5 В — с кабелем USB 2.0 для питания осветителей от электросети 100-240 В, 50 Гц.
• Чехол и руководство по эксплуатации.

Комплект полностью готов к работе сразу после распаковки. Для начала потребуются только предметные и покровные стекла, если планируется готовить временные препараты. Батареи формата АА для автономного питания приобретаются отдельно.

Рекомендуемые аксессуары

Предметные и покровные стекла — расходный материал для приготовления временных препаратов. Набор готовых препаратов — окрашенные срезы тканей растений и животных, мазки бактерий — позволяет сразу начать изучение микромира без навыков пробоподготовки. Набор для приготовления препаратов — пипетки, препаровальные иглы, красители (метиленовый синий, йод) — необходим для самостоятельной подготовки образцов. Иммерсионное масло — теоретически может использоваться с объективом 40× для увеличения апертуры, но штатная комплектация не включает иммерсионный объектив, поэтому практическая польза ограничена. Батареи АА или аккумуляторы формата АА — три штуки для автономной работы в полевых условиях.

Итог

Микроскоп биологический Микромед С-11 (вар. 2B LED) с видеоокуляром — универсальное учебное решение, объединяющее классическую оптическую схему, цифровую камеру и механический столик в металлическом исполнении. Два осветителя позволяют работать с прозрачными и непрозрачными образцами, камера 2 Мр обеспечивает вывод изображения на экран и документирование наблюдений, механический столик с нониусом упрощает навигацию и повторное обращение к участкам препарата. Диапазон увеличения 40-800× покрывает типовые задачи школьной и студенческой микроскопии, металлическая конструкция гарантирует надежность, автономное питание дает мобильность. Монокулярная насадка и ахроматическая оптика — разумный компромисс для учебного бюджета, но для длительной профессиональной работы потребуются приборы более высокого класса.
