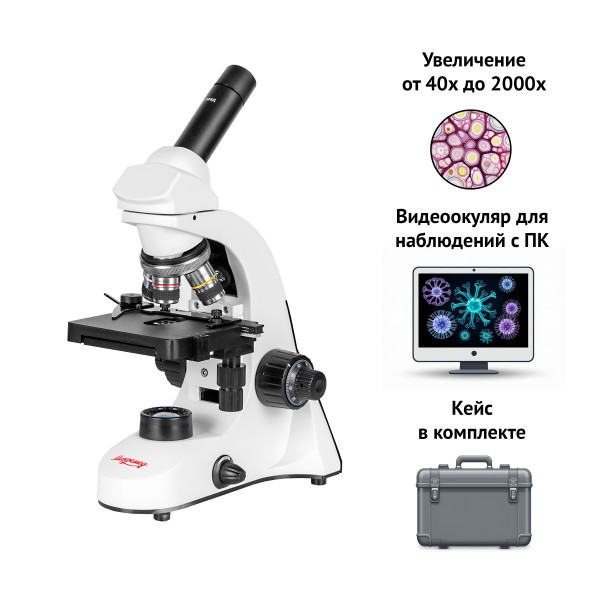

Микроскоп биологический Микромед С-11 (вар. 3B) цифровой в кейсе

Микромед С-11 вар. 3B — учебный микроскоп с цифровой камерой и механическим столиком

Микромед С-11 в варианте 3B — биологический микроскоп учебного уровня с расширенной комплектацией для самостоятельных исследований. В отличие от базовых учебных моделей, здесь установлен механический двухкоординатный предметный столик с нониусом, реализована тонкая фокусировка со шкалой, в комплект входит цифровая камера 2 Мп и полный набор для приготовления препаратов. Диапазон увеличения от 40 до 2000 крат перекрывает задачи школьной и домашней микроскопии. Два типа освещения — проходящий и отражённый свет — позволяют работать как с прозрачными срезами, так и с непрозрачными объектами.

Что можно увидеть или сделать на практике

Что можно рассмотреть

В режиме проходящего света микроскоп показывает клетки растений и животных, микроорганизмы в капле воды, срезы тканей, волокна, кристаллы. Диапазон увеличения 40–2000 крат позволяет рассмотреть форму клеток лука, хлоропласты в листе элодеи, инфузорий и эвглен, эритроциты в мазке крови, бактерии при максимальном увеличении с иммерсионным объективом 100×. В комплекте пять готовых препаратов для первого знакомства с микромиром.

Отражённый свет эффективен с объективами 4× и 10× — можно изучать непрозрачные объекты без специальной подготовки: минералы, монеты, насекомых целиком, поверхность листьев и лепестков, кристаллы соли. Максимальное увеличение в этом режиме ограничено 200 кратами, но этого достаточно для рассмотрения внешней структуры объектов.

Подготовка образцов

Проходящий свет требует тонких прозрачных препаратов на предметных стёклах — свет должен пройти сквозь образец. Для работы с клетками растений достаточно тонкого среза лезвием (микротом входит в комплект) или готового мазка. Препарат помещается между предметным и покровным стеклом — в комплекте есть пластиковые стёкла для первых опытов. Для окрашивания прозрачных структур используются красители — в наборе эозин.

Отражённый свет не требует пробоподготовки — объект просто кладётся на предметный столик. Это удобно для быстрого изучения находок с улицы: листьев, насекомых, камней.

Формат работы

Основной режим — визуальное наблюдение через монокулярную насадку. Окулярный тубус наклонён под 45°, насадка поворачивается на 360°, что позволяет настроить удобное положение для работы и быстро передать микроскоп другому наблюдателю — полезно в учебном процессе при групповых занятиях.

Цифровая камера 2 Мп устанавливается в окулярный тубус вместо окуляра и передаёт изображение на компьютер через USB 2.0. Максимальное разрешение при съёмке 1600×1200 пикселей с частотой 25 кадров в секунду. Камера работает только при подключении к ПК, автономного режима с записью на карту памяти нет. В комплекте программа StrangeView для захвата фото и видео. Одновременное визуальное наблюдение через окуляр и съёмка невозможны — камера заменяет окуляр, а не дополняет его.

Конструкция и технологии

Оптическая система построена на четырёх ахроматических объективах 4×, 10×, 40× и 100× с коррекцией на стандартное покровное стекло толщиной 0,17 мм. Ахроматы исправляют хроматическую аберрацию для двух длин волн — изображение остаётся резким по центру поля зрения, к краям возможно лёгкое размытие. Объективы 40× и 100× оснащены пружинным механизмом, защищающим оптику и препарат при случайном контакте. Иммерсионный объектив 100× работает с маслом (флакон в комплекте) — капля масла между фронтальной линзой и покровным стеклом увеличивает числовую апертуру и разрешающую способность при максимальном увеличении.

Два окуляра широкого поля WF10×/15 и WF20×/11 дают диапазон увеличения от 40 до 2000 крат. Цифры 15 и 11 — диаметр поля зрения в миллиметрах. В комплекте линза Барлоу 2× — удваивает итоговое увеличение до 4000 крат. Линза сдвигается вдоль оптической оси, плавно изменяя кратность. Однако использование линзы Барлоу снижает яркость, уменьшает поле зрения и разрешающую способность — это пустое увеличение, растягивающее картинку без добавления новых деталей. Полезно только для демонстрации уже видимых структур на большом экране или при групповом просмотре.

Конденсор с числовой апертурой 0,65 и встроенным коллектором концентрирует свет от LED-осветителя на препарат. Диафрагма регулирует освещённость и контраст. Осветитель проходящего света расположен в основании, отражённый свет подаётся сверху точечным светодиодом. Оба осветителя имеют раздельную плавную регулировку яркости. Питание от сетевого адаптера (в комплекте) или от трёх батарей АА — автономный режим удобен для выездных занятий или работы без доступа к розетке. Батареи в комплект не входят.

Механический двухкоординатный предметный столик размером 105×95 мм перемещает препарат на 50 мм по оси X и 20 мм по оси Y с помощью зубчато-реечных передач. Движение по обеим осям управляется соосными рукоятками. Шкалы с нониусами обеспечивают точность позиционирования 0,1 мм — для учебного уровня это повышенная точность, позволяющая вернуться к конкретному участку препарата по координатам.

Фокусировка реализована перемещением предметного столика по высоте в пределах 13 мм. Механизм двухступенчатый: грубая наводка для быстрого поиска и тонкая фокусировка с ценой деления шкалы 1 мкм для точной настройки резкости при больших увеличениях. Ограничительный винт с контргайкой предотвращает контакт объектива с препаратом.

Основание и штатив изготовлены из алюминиевого сплава, все механические детали металлические. Такая конструкция обеспечивает стабильность настроек и устойчивость к ударам — важно для учебного инструмента, который часто переносят и настраивают разные пользователи. Вес микроскопа 1,3 кг, в жёстком кейсе — 3,5 кг.

Кому подойдёт

Микромед С-11 вар. 3B рассчитан на школьников и студентов для лабораторных работ по биологии, экологии, химии, физике, а также на домашнее обучение и самостоятельные исследования. Механический столик упрощает навигацию по препарату и позволяет записывать координаты интересных участков. Тонкая фокусировка со шкалой помогает освоить точную настройку при больших увеличениях. Камера даёт возможность сохранить результаты наблюдений, подготовить отчёты с фотографиями или провести групповой просмотр на мониторе.

Полная комплектация — мини-лаборатория с готовыми препаратами, предметными и покровными стёклами, инструментами для приготовления срезов, красителями, икрой креветок для выращивания, пробирками и чашкой Петри — позволяет начать работу сразу после распаковки. Жёсткий кейс удобен для хранения и транспортировки в школу, кружок или на выездные занятия.

Что важно знать заранее

Монокулярная насадка менее комфортна для длительной работы по сравнению с бинокулярной — при наблюдении одним глазом быстрее наступает усталость. Второй глаз приходится закрывать или учиться держать открытым без фокусировки, что требует привыкания.

Иммерсионный объектив 100× работает только с маслом — капля наносится на покровное стекло, объектив опускается в масло. После работы масло нужно удалить с объектива и препарата салфеткой, иначе оптика загрязнится. Иммерсионное масло входит в комплект.

Камера требует подключения к компьютеру и не работает автономно. Для съёмки нужен ПК с портом USB 2.0 и установленным ПО. Камера устанавливается вместо окуляра, поэтому одновременное визуальное наблюдение и съёмка невозможны — либо смотрите в окуляр, либо снимаете через камеру на экран.

Пластиковые предметные и покровные стёкла из комплекта подходят для первых опытов, но быстро царапаются. Для регулярной работы потребуются стеклянные — они дают более чистое изображение и служат дольше.

Батареи АА для автономного питания в комплект не входят — докупаются отдельно.

Комплектация

• Штатив с встроенными осветителями — проходящий LED-свет в основании и отражённый LED-свет сверху, револьверное устройство на 4 объектива, механизм грубой и тонкой фокусировки.
• Монокулярная поворотная насадка — угол наклона тубуса 45°, поворот на 360°.
• Конденсор с числовой апертурой 0,65 — установлен в систему проходящего света.
• Механический двухкоординатный предметный столик — размер 105×95 мм, перемещение препарата 50×20 мм, шкалы с нониусами.
• Четыре ахроматических объектива — 4×, 10×, 40× (подпружиненный), 100× (иммерсионный подпружиненный).
• Два окуляра широкого поля — WF10×/15 и WF20×/11.
• Цифровая камера 2 Мп — CMOS-сенсор 1/3 дюйма, разрешение 1600×1200 при 25 кадр/с, USB-кабель, ПО StrangeView на диске.
• Линза Барлоу 2× — увеличивает кратность в два раза, плавно регулируется по оси тубуса.
• Адаптер для окуляров — переходник с посадочного диаметра тубуса 23,2 мм на стандартный 20 мм.
• Мини-лаборатория — 5 готовых микропрепаратов, 5 предметных и 7 покровных пластиковых стёкол, 2 пробирки, мерный цилиндр, чашка Петри, микротом для срезов, палочка для перемешивания, смола для фиксации препаратов, краситель эозин, морская соль, икра креветок для выращивания.
• Иммерсионное масло — для работы с объективом 100×.
• Сетевой адаптер с кабелем — питание от сети 100–240 В.
• Пылезащитный чехол — для хранения микроскопа.
• Жёсткий кейс — для транспортировки и хранения всего комплекта.
• Руководство по эксплуатации.

Комплект готов к работе сразу после распаковки. Докупить стоит батареи АА для автономного питания и стеклянные предметные и покровные стёкла для регулярных занятий.

Рекомендуемые аксессуары

Батареи АА (3 штуки) — для автономной работы без подключения к сети. Подходят обычные или аккумуляторные.

Стеклянные предметные и покровные стёкла — пластиковые из комплекта быстро царапаются, стеклянные обеспечивают более чистое изображение и служат дольше.

Набор для приготовления препаратов — дополнительные красители (метиленовый синий, фуксин), пипетки, пинцет с тонкими кончиками, фильтровальная бумага для удаления излишков воды.

Альбом микропрепаратов — расширенный набор готовых образцов для изучения тканей растений, животных, микроорганизмов.

Итог

Микромед С-11 вар. 3B — учебный микроскоп с расширенными возможностями для школьников и домашнего обучения. Механический столик с нониусом, тонкая фокусировка со шкалой и металлическая конструкция выделяют его среди базовых учебных моделей. Цифровая камера 2 Мп позволяет фиксировать наблюдения и проводить групповой просмотр на экране компьютера. Два типа освещения расширяют спектр изучаемых объектов — от прозрачных клеток до непрозрачных насекомых и минералов. Полная комплектация с мини-лабораторией, иммерсионным маслом и жёстким кейсом обеспечивает готовность к работе без дополнительных покупок. Честно о линзе Барлоу: увеличение до 4000 крат формально достижимо, но фактически полезный диапазон ограничен 2000 кратами из-за снижения разрешающей способности.
