Микроскоп Levenhuk 450M, монокулярный

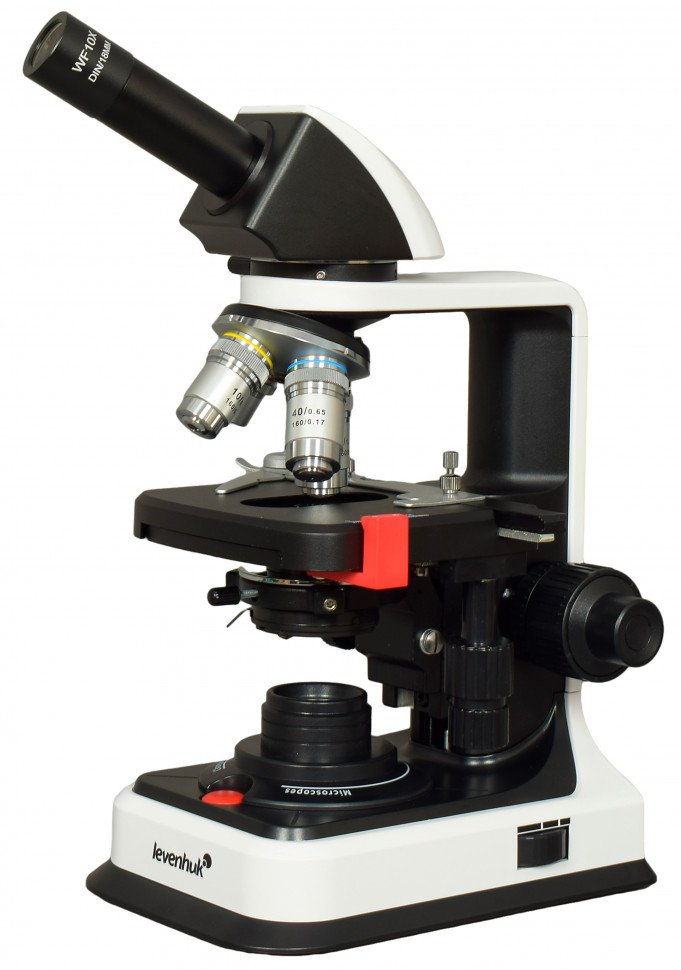

Levenhuk 450M — монокулярный микроскоп с механическим столиком и иммерсией до 1000×

Биологический микроскоп Levenhuk 450M работает в проходящем свете по методу светлого поля и объединяет возможности учебного прибора с элементами лабораторного оснащения. Диапазон увеличения 40–1000× покрывает весь спектр типичных биологических задач — от обзорного изучения срезов тканей до детального рассмотрения клеточных структур и бактерий. Двухкоординатный механический предметный столик с нониусом, конденсор Аббе с числовой апертурой 1,25 и иммерсионный объектив 100× с апертурой 1,25 обеспечивают точность позиционирования и высокую разрешающую способность — до 0,27 мкм, что достаточно для визуализации большинства бактерий и внутриклеточных структур.

Что можно увидеть или сделать на практике

Что можно рассмотреть

Микроскоп предназначен для изучения тонких прозрачных препаратов: клеток крови, срезов тканей растений и животных, одноклеточных организмов, бактерий, дрожжей. На малых увеличениях 40–100× удобно изучать общую структуру ткани, находить нужный участок препарата, оценивать распределение клеток. Объектив 10× (итоговое увеличение 100×) подходит для рассмотрения крупных клеток, волокон, клеточных скоплений. При 400× (объектив 40×) становятся видны ядра, цитоплазма, включения, форма и размер клеток. Максимальное увеличение 1000× с иммерсионным объективом 100× и апертурой 1,25 раскрывает мелкие детали: хроматин в ядрах, бактерии размером от 0,5 мкм, тонкие клеточные мембраны, структуру хромосом в делящихся клетках. Числовая апертура 1,25 обеспечивает разрешение около 0,27 мкм — этого достаточно, чтобы различать отдельные палочковидные и кокковые бактерии, но недостаточно для вирусов или субклеточных органелл размером менее 200 нм.

Подготовка образцов

Проходящий свет требует, чтобы образец пропускал освещение снизу вверх через конденсор и объектив. Это означает обязательное использование тонких препаратов на предметных стёклах с покровным стеклом толщиной 0,17 мм — объективы микроскопа рассчитаны именно на эту толщину покровного стекла. Метод светлого поля даёт контраст за счёт поглощения света окрашенными структурами, поэтому большинство биологических образцов нужно предварительно окрашивать: мазки крови — по Романовскому-Гимзе или Паппенгейму, бактерии — по Граму, срезы тканей — гематоксилином и эозином или другими гистологическими красителями. Неокрашенные живые клетки в светлом поле выглядят почти прозрачными, с низким контрастом — для их изучения потребовался бы фазово-контрастный микроскоп, которого в данной модели нет. Иммерсионный объектив 100× работает через каплю иммерсионного масла, нанесённого между покровным стеклом и фронтальной линзой объектива — масло устраняет потери света на границе стекло-воздух и позволяет реализовать апертуру выше 1,0.

Формат работы

Микроскоп оснащён монокулярной насадкой с углом наклона 30° и диоптрийной коррекцией ±5 диоптрий — наблюдение ведётся одним глазом через окуляр. Монокулярная схема проще и дешевле бинокулярной, но при продолжительной работе (более 1–2 часов непрерывно) вызывает утомление: необходимо держать один глаз закрытым или привыкать смотреть одним, не напрягая второй. Для коротких сеансов, учебных занятий, периодических исследований это не критично. Насадка поворачивается на 360° вокруг вертикальной оси — это удобно для групповых занятий, когда преподаватель показывает препарат студентам по очереди, не двигая сам микроскоп. Встроенной камеры или тринокулярного порта для её подключения нет — фиксация изображения возможна только через внешнюю камеру на окулярную трубку.

Конструкция и технологии

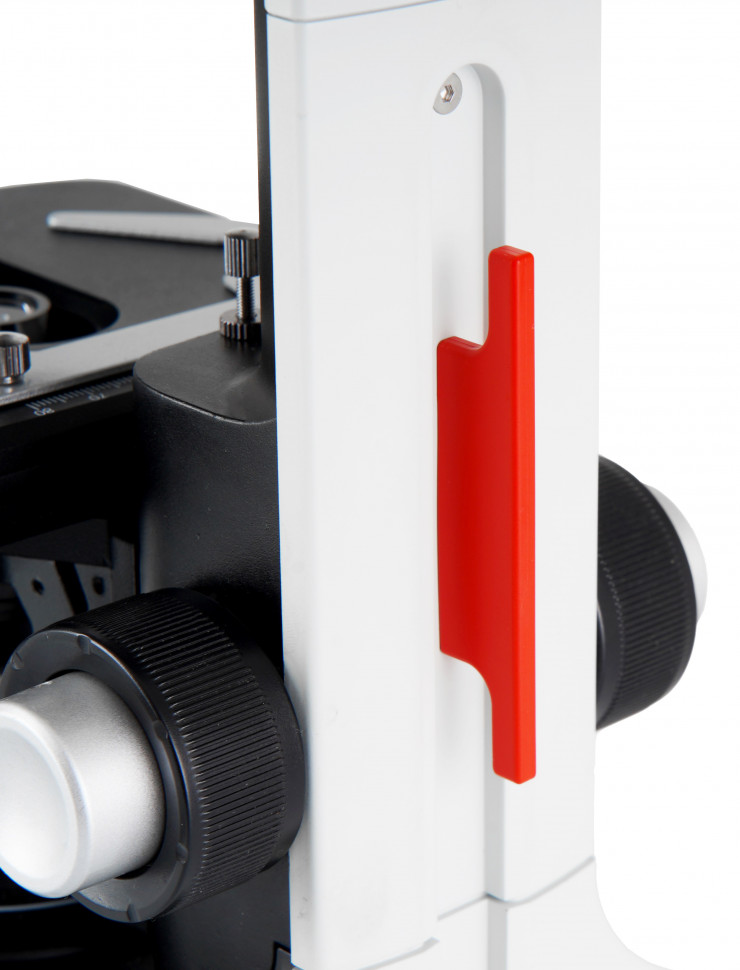

Алюминиевый корпус обеспечивает жёсткость и стабильность оптической оси, что критично для работы на высоких увеличениях: даже незначительная вибрация или смещение фокуса на 1000× делает изображение нерезким. Фокусировка выполнена по коаксиальной схеме: оба маховика — грубой (диапазон 10 мм) и точной (шаг 0,002 мм на оборот) — расположены на одной оси. Грубая наводка используется на малых увеличениях для быстрого поиска фокуса, тонкая — на 400× и 1000×, где глубина резкости составляет доли микрометра.

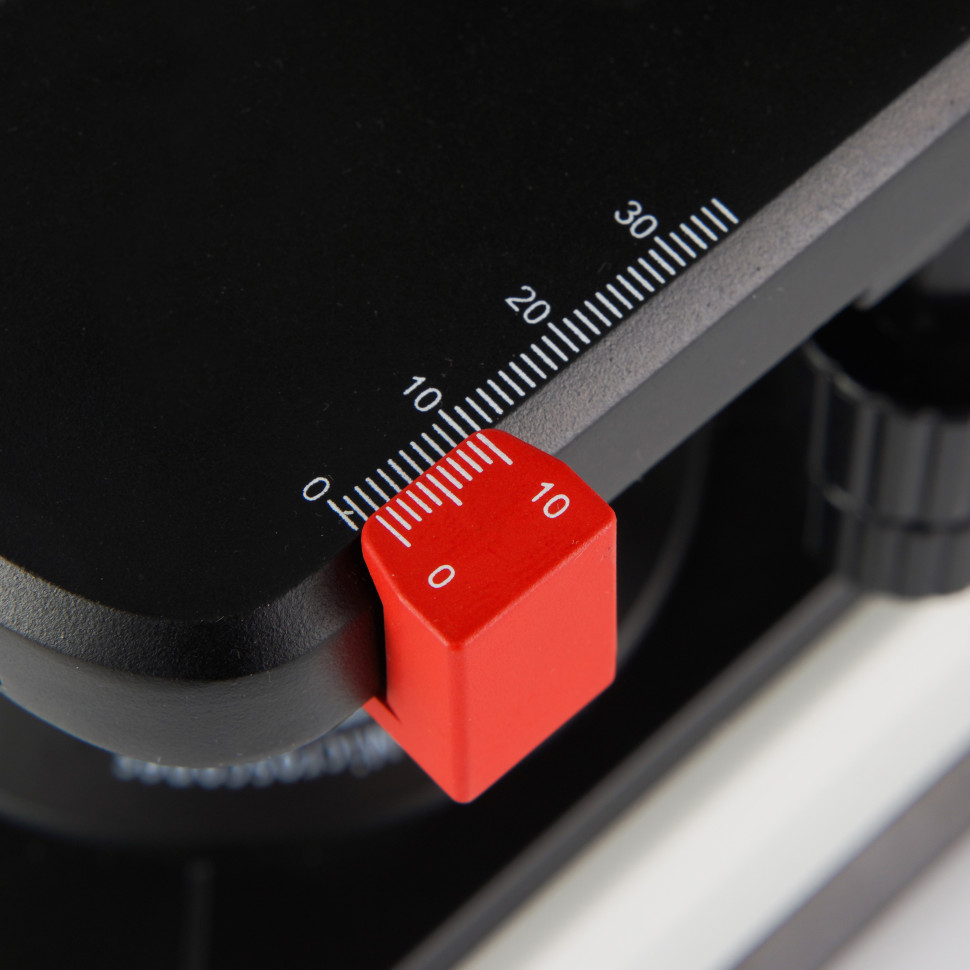

Двухкоординатный механический предметный столик размером 110×120 мм перемещает препарат в горизонтальной плоскости на 70 мм вдоль и 30 мм поперёк с помощью двух маховиков. На шкалах нанесены нониусные деления — это позволяет фиксировать координаты интересующего участка препарата и точно возвращаться к нему повторно, что важно для подсчёта клеток, анализа множественных полей зрения, работы с несколькими препаратами по одному протоколу. Без механического столика на высоких увеличениях сложно удерживать препарат в поле зрения при случайном касании.

Конденсор Аббе с числовой апертурой 1,25 и ирисовой диафрагмой формирует световой конус, согласованный с апертурой объективов. Ирисовая диафрагма регулирует угол освещения: для малых увеличений её прикрывают, чтобы увеличить контраст и глубину резкости; для иммерсионного объектива 100× открывают полностью, чтобы реализовать максимальное разрешение. Держатель фильтра под конденсором позволяет устанавливать цветные светофильтры для коррекции цветовой температуры светодиода или повышения контраста окрашенных структур.

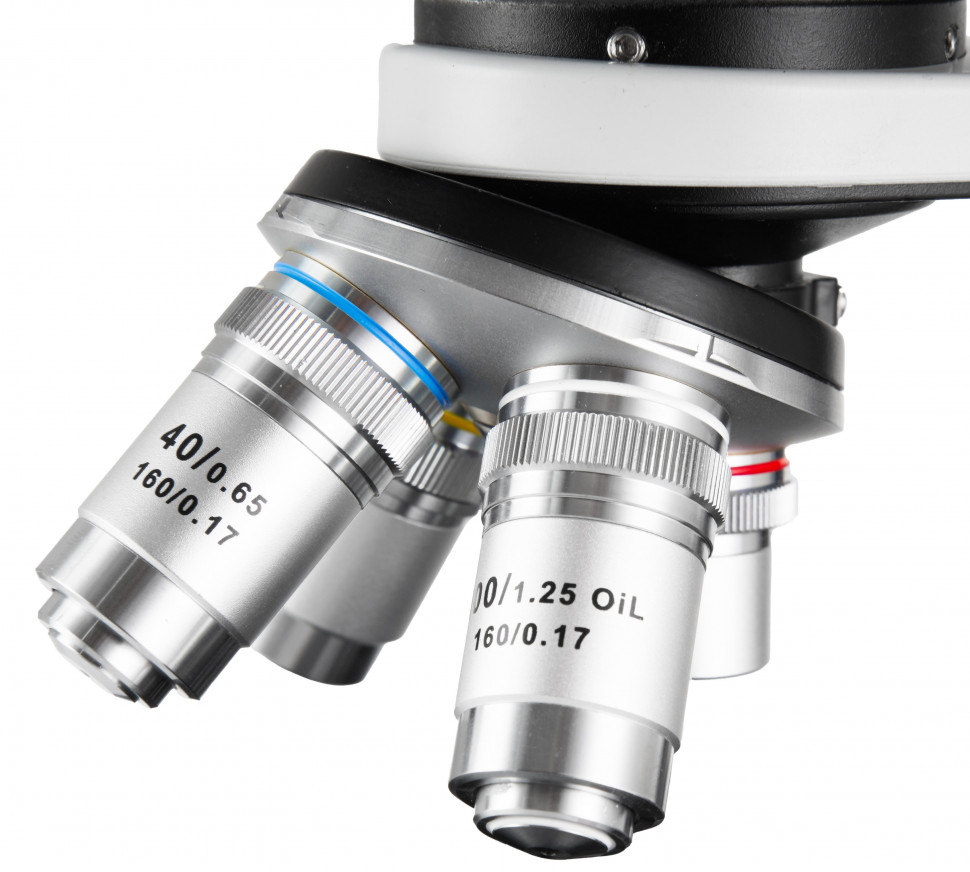

Четыре ахроматических объектива закреплены в револьверном устройстве с парфокальной высотой 45 мм. Парфокальность означает, что при переключении с одного объектива на другой фокус остаётся примерно на том же уровне и требует лишь небольшой подстройки тонкой фокусировкой. Ахроматическая коррекция компенсирует хроматическую аберрацию для двух длин волн (обычно красной и синей), но не полностью устраняет кривизну поля — центр изображения резче, чем края. Для учебных и рутинных лабораторных задач этого достаточно; для критичной работы с плоскими полями потребовались бы планахроматические объективы. Объектив 100× с апертурой 1,25 требует обязательного применения иммерсионного масла — без него апертура падает ниже 1,0, и вы не получите заявленного разрешения.

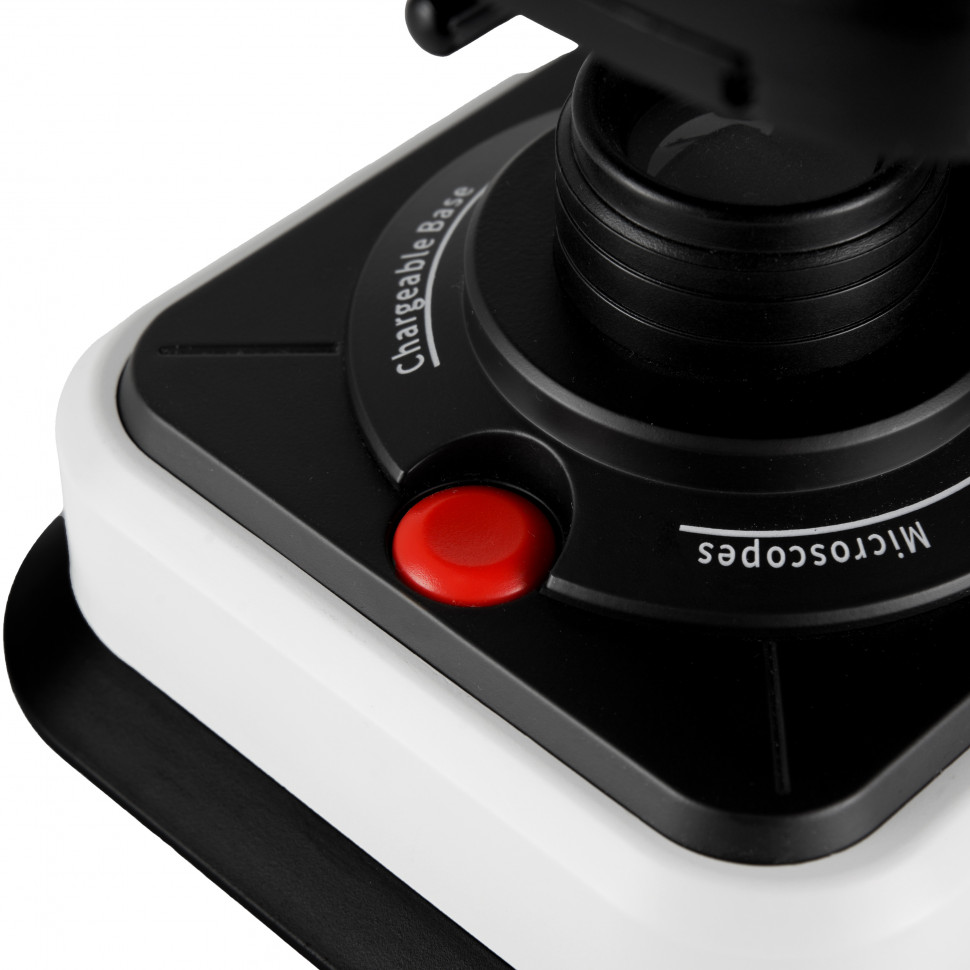

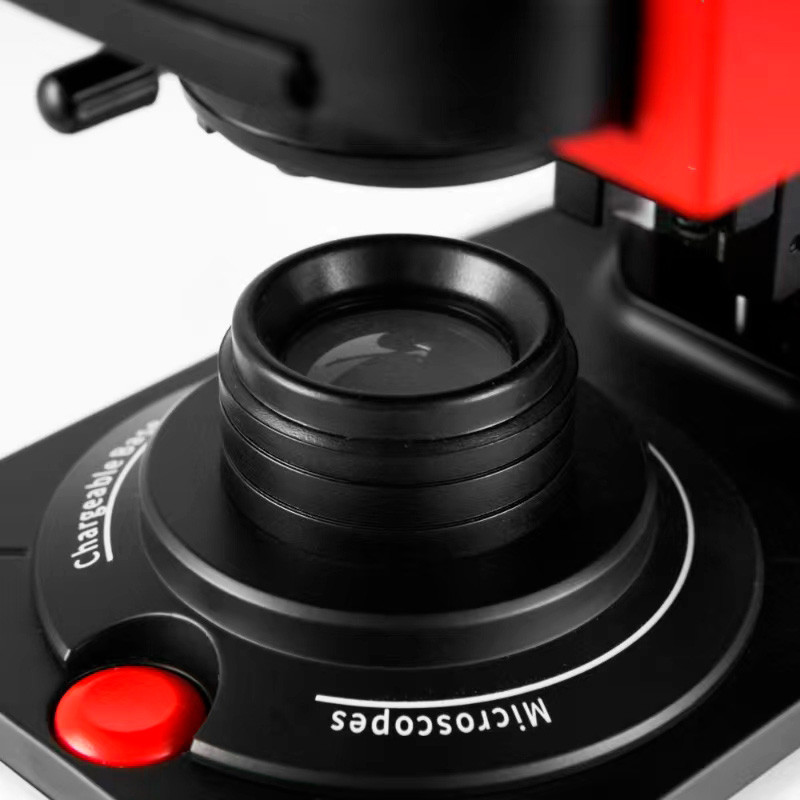

Источник света — светодиод мощностью 1 Вт с коллектором — расположен в основании под конденсором. Коллектор собирает свет от светодиода и направляет его в конденсор, повышая равномерность освещения поля зрения. Яркость регулируется, что позволяет адаптировать освещение под плотность окраски препарата: слабоокрашенные структуры требуют более яркого света, интенсивно окрашенные — приглушённого. Светодиод имеет длительный срок службы и не нагревается, в отличие от галогеновых ламп накаливания. Питание двойное: от сети 100–240 В через адаптер или от трёх батареек типа АА — автономный режим удобен для выездных занятий, полевых практик, работы в условиях без стабильного электроснабжения.

Кому подойдет

Микроскоп ориентирован на студентов вузов, изучающих биологию, медицину, ветеринарию, микробиологию, гистологию — дисциплины, где требуется регулярная работа с окрашенными препаратами на увеличениях до 1000×. Механический столик и возможность фиксации координат делают его пригодным для учебных лабораторных практикумов, где нужно методично исследовать препарат, подсчитывать клетки в заданном числе полей зрения, выполнять морфометрию. Подойдёт для клинико-диагностических лабораторий начального уровня — общий анализ крови, микроскопия мазков, определение морфологии клеток — при условии, что объём исследований небольшой и оператор готов работать с монокулярной насадкой.

Прибор подходит школьным кружкам и углублённым курсам биологии, где микроскоп используется эпизодически, но требуется запас увеличения для серьёзных наблюдений. Любители-микроскописты с опытом оценят сочетание функциональности и автономности: можно брать прибор на природу для изучения пресноводных микроорганизмов, почвенных бактерий, пыльцы. Монокулярная насадка и ахроматическая оптика ограничивают применение в профессиональных исследовательских лабораториях с высокой нагрузкой — там предпочтительнее бинокулярные микроскопы с планахроматической или апохроматической оптикой.

Что важно знать заранее

Монокулярная насадка требует привыкания и не рекомендуется для ежедневной многочасовой работы — при длительном наблюдении одним глазом возникает утомление. Если вы планируете регулярные исследования продолжительностью более 2 часов в день, стоит рассмотреть бинокулярные модели. Метод светлого поля предполагает, что образцы окрашены: прозрачные живые клетки (культуры клеток, простейшие без фиксации) будут едва видны. Для их изучения нужен фазовый контраст или тёмное поле — этих методов в данной модели нет.

Иммерсионный объектив 100× требует нанесения капли масла на препарат перед каждым наблюдением и обязательной очистки фронтальной линзы объектива и покровного стекла после работы специальными салфетками и растворителем — пропустите этот шаг, и остатки масла затвердеют, снизив качество изображения. Рабочее расстояние иммерсионного объектива всего 0,13 мм — это означает, что линза практически касается покровного стекла, и любое неаккуратное движение маховика грубой фокусировки может раздавить препарат или повредить объектив. На 1000× всегда фокусируйтесь, глядя сбоку на объектив, подводите его вплотную к препарату, а затем медленно отводите тонкой фокусировкой до появления изображения.

Батарейки типа АА в комплект не входят — их нужно приобретать отдельно. Автономный режим удобен, но светодиод потребляет энергию, и при регулярной работе батарейки потребуют замены. Для стационарного использования экономичнее работать от сетевого адаптера. Предметные и покровные стёкла, красители, фиксаторы, готовые препараты — всё это приобретается отдельно и не включено в комплект.

Комплектация

• Четыре ахроматических объектива — 4×/0,10, 10×/0,25, 40×s/0,65 (с пружинной оправой для защиты от случайного удара о препарат), 100×s/1,25 (иммерсионный масляный) — полный набор для всех увеличений от обзорного до максимального разрешения.
• Окуляр WF10×/18 мм — широкопольный окуляр с полем зрения 18 мм обеспечивает комфортный обзор и совместим с большинством окулярных камер.
• Конденсор Аббе N.A. 1,25 с ирисовой диафрагмой и держателем фильтра — уже установлен и настроен, держатель позволяет использовать стандартные светофильтры диаметром 32 мм.
• Флакон с иммерсионным маслом — необходимо для работы с объективом 100×, в комплекте есть стартовый запас.
• Кабель USB Type-C и сетевой адаптер — для питания микроскопа от сети 100–240 В.
• Пылезащитный чехол, инструкция по эксплуатации и гарантийный талон — чехол защищает оптику от пыли при хранении.

Комплекта достаточно для немедленного начала работы при наличии готовых окрашенных препаратов. Для самостоятельного приготовления препаратов докупите предметные и покровные стёкла, красители и фиксаторы в зависимости от задачи.

Рекомендуемые аксессуары

Предметные и покровные стёкла — основной расходный материал для любого проходящего света. Покровные стёкла выбирайте толщиной 0,17 мм (№ 1,5), под которую рассчитаны объективы микроскопа. Набор для приготовления препаратов — пипетки, предметные иглы, пинцеты, лезвия для срезов, чашки Петри — нужен, если вы планируете изучать живой материал, а не только готовые препараты. Красители — метиленовый синий, йод, гематоксилин-эозин, Романовский-Гимза — в зависимости от объекта исследования. Дополнительные широкопольные окуляры — 5× (для снижения увеличения и расширения обзора), 20× (для увеличения до 2000×, но учитывайте, что увеличение выше 1250× будет пустым для данной апертуры). Набор готовых микропрепаратов — для учебных целей или как референсные образцы. Окулярная камера — если нужна фиксация изображения, выбирайте модель с посадочным диаметром 23,2 мм и программным обеспечением для Windows или macOS.

Итог

Levenhuk 450M — монокулярный биологический микроскоп с механическим координатным столиком, иммерсионным объективом 100× и апертурой до 1,25, рассчитанный на изучение окрашенных препаратов в светлом поле с увеличением до 1000×. Сочетает функциональность учебно-лабораторного прибора — высокое разрешение, точное позиционирование, воспроизводимость результатов — с практичностью автономного питания от батареек и прочным алюминиевым корпусом. Подходит студентам вузов, учебным и клинико-диагностическим лабораториям с небольшой нагрузкой, школьным кружкам, любителям микроскопии. Монокулярная насадка ограничивает комфорт длительной работы, метод светлого поля требует предварительной окраски образцов, но для своей категории микроскоп даёт полный набор инструментов для серьёзных биологических наблюдений.
