Цифровой микроскоп Микромед iMicro LCD (с нагревательным столиком)

Микромед iMicro LCD с нагревательным столиком — цифровой микроскоп с контролем температуры для наблюдения живых культур

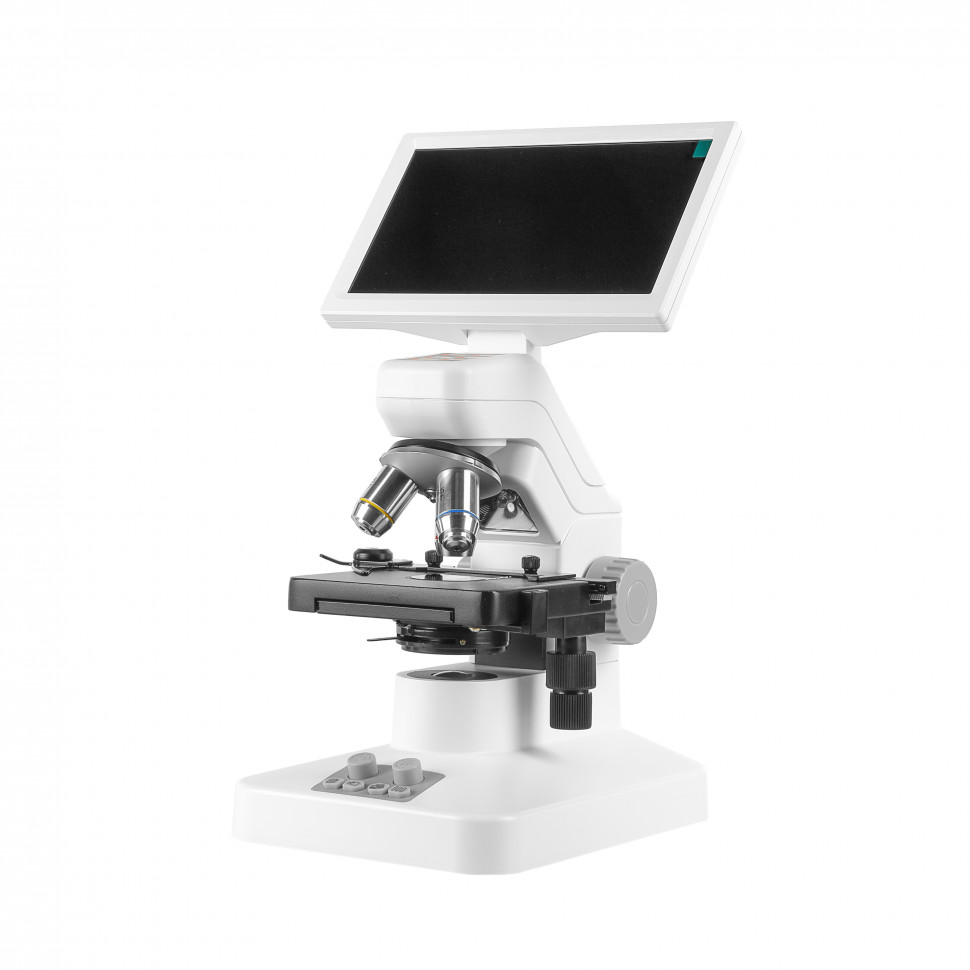

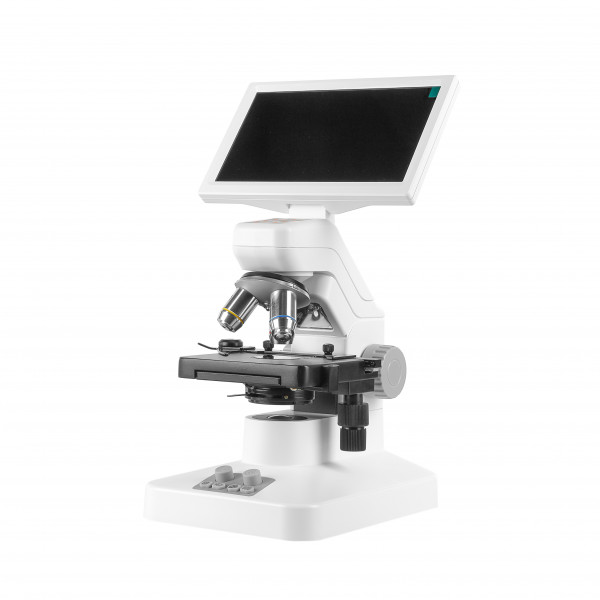

Микромед iMicro LCD с нагревательным столиком — цифровой биологический микроскоп прямой схемы с двумя источниками света и встроенным модулем подогрева препаратов. Изображение передается с CMOS-сенсора на 7-дюймовый IPS-монитор без необходимости смотреть в окуляр. Диапазон увеличения от 80х до 1600х обеспечивают три ахроматических объектива и цифровой зум. Прибор позволяет изучать как прозрачные препараты в проходящем свете, так и непрозрачные объекты в отраженном свете, поддерживая при этом заданную температуру образца с точностью до 1°C. Координатный столик с нониусами обеспечивает повторяемость позиционирования, а встроенная система записи сохраняет фото и видео на карту памяти без подключения к компьютеру.

Что можно увидеть и сделать на практике

Что можно рассмотреть

В проходящем свете микроскоп показывает тонкие прозрачные препараты на предметных стеклах: клетки растений и животных, одноклеточные организмы (инфузории, амебы, эвглены), бактерии и дрожжи, тонкие срезы тканей, мазки крови, сперматозоиды животных. Объектив 40х с числовой апертурой 0.65 обеспечивает разрешение около 0.5 мкм, чего достаточно для наблюдения клеточных структур и подвижности микроорганизмов. В отраженном свете доступны непрозрачные плоские объекты без специальной подготовки: насекомые, части растений, монеты, текстиль, кристаллы. Встроенный модуль подогрева позволяет наблюдать живые культуры при контролируемой температуре — выращивать и изучать артемий из комплектных икринок, следить за ростом дрожжевых колоний, анализировать подвижность сперматозоидов при разных температурах для ветеринарных задач.

Подготовка образцов

Для работы в проходящем свете требуются тонкие прозрачные препараты на предметных стеклах — свет должен проходить сквозь образец. Живые культуры готовятся как капля жидкости с организмами между предметным и покровным стеклом. Для наблюдения подогретых образцов препарат размещается на столике, температура устанавливается через меню микроскопа в диапазоне 22-50°C, контроллер поддерживает заданное значение с точностью ±1°C. Нагревательный элемент выполнен прозрачным, поэтому функция подогрева работает и с проходящим, и с отраженным светом. Для отраженного света подготовка проще — непрозрачный объект просто размещается на столике под объективом.

Формат работы

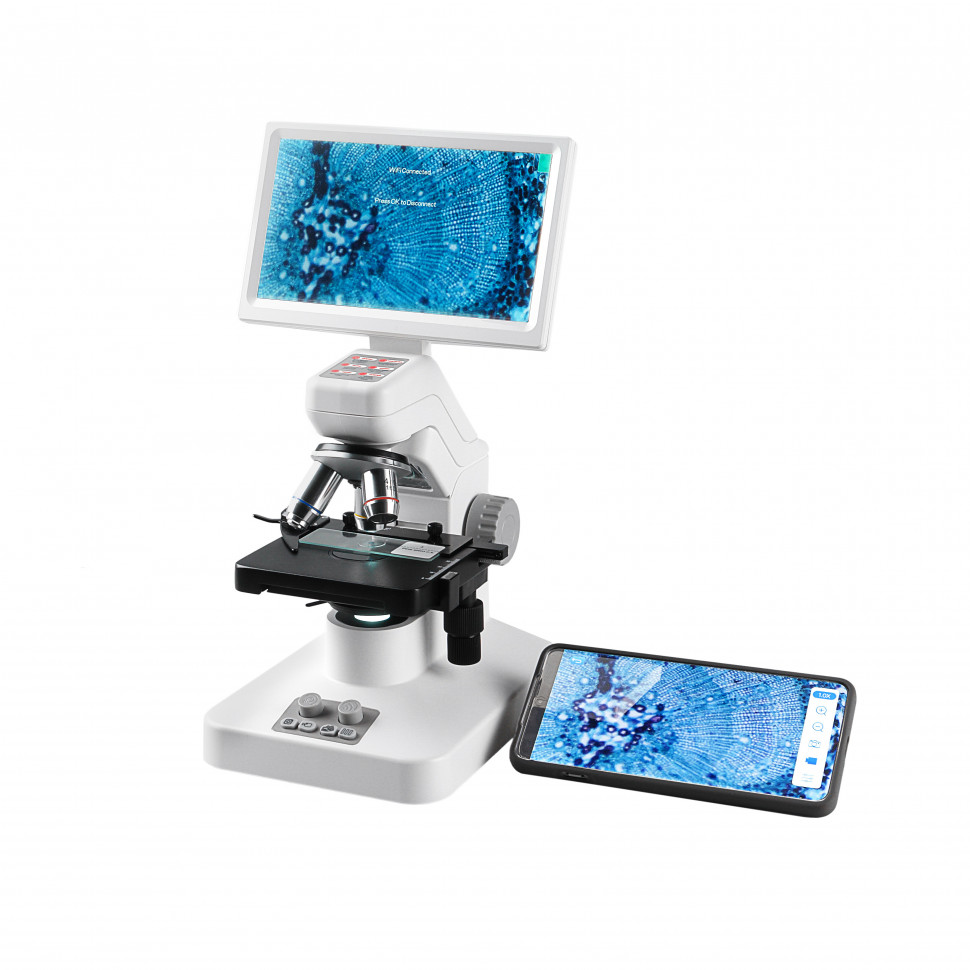

Наблюдение ведется не через окуляр, а через CMOS-сенсор с разрешением 3 мегапикселя, который передает изображение на встроенный 7-дюймовый IPS-монитор. Это меняет характер работы: нет усталости глаз от длительного наблюдения через окуляр, удобен групповой просмотр благодаря широким углам обзора монитора до 170°, но отсутствует прямое визуальное наблюдение. Микроскоп записывает фото в разрешении до 3856 х 2160 пикселей и видео Full HD 1920 х 1080 на карту памяти T-flash до 64 Гб без подключения к компьютеру. Для расширения возможностей прибор подключается к ПК через USB Type-C с программами StrangeView или MicromedView либо управляется дистанционно со смартфона по Wi-Fi через приложение T OX. Питание — от съемного аккумулятора 18650 емкостью 2000 мАч или от сетевого адаптера 5В/2А.

Конструкция и технологии

Основа прибора — штатив с механизмом фокусировки перемещением предметного столика, а не оптической головки. Такая схема проще в конструкции, но требует внимания при работе с крупными или тяжелыми объектами. Три ахроматических объектива с коррекцией на конечную длину тубуса 160 мм установлены на револьверном устройстве для быстрой смены увеличения: 4х/0.10 с рабочим расстоянием 11.2 мм, 10х/0.25 с расстоянием около 3 мм и 40х/0.65 с расстоянием 0.6 мм. Объектив 40х оснащен подпружиненной оправой для защиты от повреждений при случайном контакте с препаратом. Ахроматическая оптика обеспечивает базовый уровень коррекции хроматических аберраций — достаточный для учебных и любительских задач, но уступающий планахроматам и апохроматам по плоскостности поля и цветопередаче.

Механический двухкоординатный предметный столик размером 105 х 95 мм перемещает препарат в пределах 50 мм по оси X и 20 мм по оси Y через коаксиальный привод — обе рукоятки расположены на одной оси для удобства управления одной рукой. Шкалы осей имеют цену деления 1 мм и снабжены нониусами для повышения точности позиционирования — это позволяет вернуться к конкретной точке препарата по координатам. Препарат фиксируется накладным держателем с пружинным прижимом. Встроенный прозрачный нагревательный элемент управляется электронным контроллером, который поддерживает температуру от 22 до 50°C с точностью ±1°C — параметры задаются через экранное меню микроскопа.

Два независимых светодиода мощностью по 0.75 Вт с цветовой температурой 6500K обеспечивают освещение: проходящий свет встроен в основание микроскопа с коллектором и регулируемой ирисовой апертурной диафрагмой, отраженный свет установлен в оптической головке. Яркость каждого источника регулируется независимо от 0 до 100% с шагом 5%. CMOS-сенсор формата 1/2.7 дюйма с размером пикселя 2.2 х 2.2 мкм захватывает изображение с разрешением 2048 x 1536 и передает на 7-дюймовый IPS-монитор с разрешением экрана 1024 х 600 пикселей. Монитор установлен на оптической головке и отображает изображение в реальном времени с настройками экспозиции, баланса белого, светочувствительности ISO от 100 до 1600 и цифровым зумом 2х.

Кому подойдет

Микроскоп создан для задач, где важно наблюдать живые культуры при контролируемой температуре и фиксировать результаты в цифровом виде. В школах и лицеях он упрощает лабораторные работы по биологии: ученики выращивают артемий из икринок, наблюдают подвижность инфузорий при разных температурах, изучают рост дрожжевых колоний на экране без очереди к окуляру. Студенты биологических специальностей используют прибор для изучения внутриклеточных процессов и жизнедеятельности клеток в температурном диапазоне. В ветеринарных лабораториях и на станциях искусственного осеменения микроскоп применяется для анализа подвижности сперматозоидов животных при разных температурах и определения оптимальных условий для сохранения их активности.

Учителя и преподаватели ценят возможность демонстрации препаратов группе учащихся на большом экране с широкими углами обзора без необходимости подключения к компьютеру. Любители микроскопии в домашних условиях получают готовый комплект для начала работы с живыми культурами и автономную систему наблюдения с записью на карту памяти. Прибор подходит тем, кто готов работать без традиционного окуляра и предпочитает цифровой формат наблюдения с возможностью сохранения и обработки изображений.

Что важно знать заранее

Микроскоп не имеет окуляра для прямого визуального наблюдения — изображение доступно только через электронику: на встроенном мониторе, экране компьютера или смартфона. Это удобно для групповой работы и фото-видеофиксации, но исключает классический опыт наблюдения через окулярную трубку. Детализацию итогового изображения определяют две составляющие: оптическое разрешение системы линз (ограничено числовой апертурой объективов) и разрешение сенсора с монитором. Разрешение сенсора 3 мегапикселя и разрешение экрана 1024 х 600 пикселей достаточны для учебных задач, но уступают прямому визуальному наблюдению через качественный окуляр по резкости восприятия мелких деталей. Сохраненные фото имеют более высокое разрешение до 3856 х 2160 пикселей.

Увеличение 1600х достигается комбинацией объектива 40х и цифрового зума 2х. Для объектива с числовой апертурой 0.65 полезное увеличение находится в диапазоне примерно до 1300х, поэтому максимальное увеличение 1600х дает увеличение картинки без существенного прироста реальной детализации. Рабочее расстояние объектива 40х составляет всего 0.6 мм, что требует осторожной фокусировки — при неаккуратном движении столика вверх покровное стекло может коснуться объектива, хотя подпружиненная оправа снижает риск повреждения.

Модуль подогрева работает в диапазоне температур 22-50°C, что покрывает большинство биологических экспериментов с живыми культурами, анализ сперматозоидов и наблюдение температурозависимых процессов, но не подходит для экстремальных температур. Фокусировка осуществляется перемещением предметного столика, а не оптической головки — это стандартное решение для данного класса приборов, но менее удобно при работе с крупными или тяжелыми объектами на столике. Ахроматическая оптика с коррекцией на 160 мм обеспечивает приемлемое качество изображения для учебных задач, но уступает планахроматам по плоскостности поля и планапохроматам по цветопередаче.

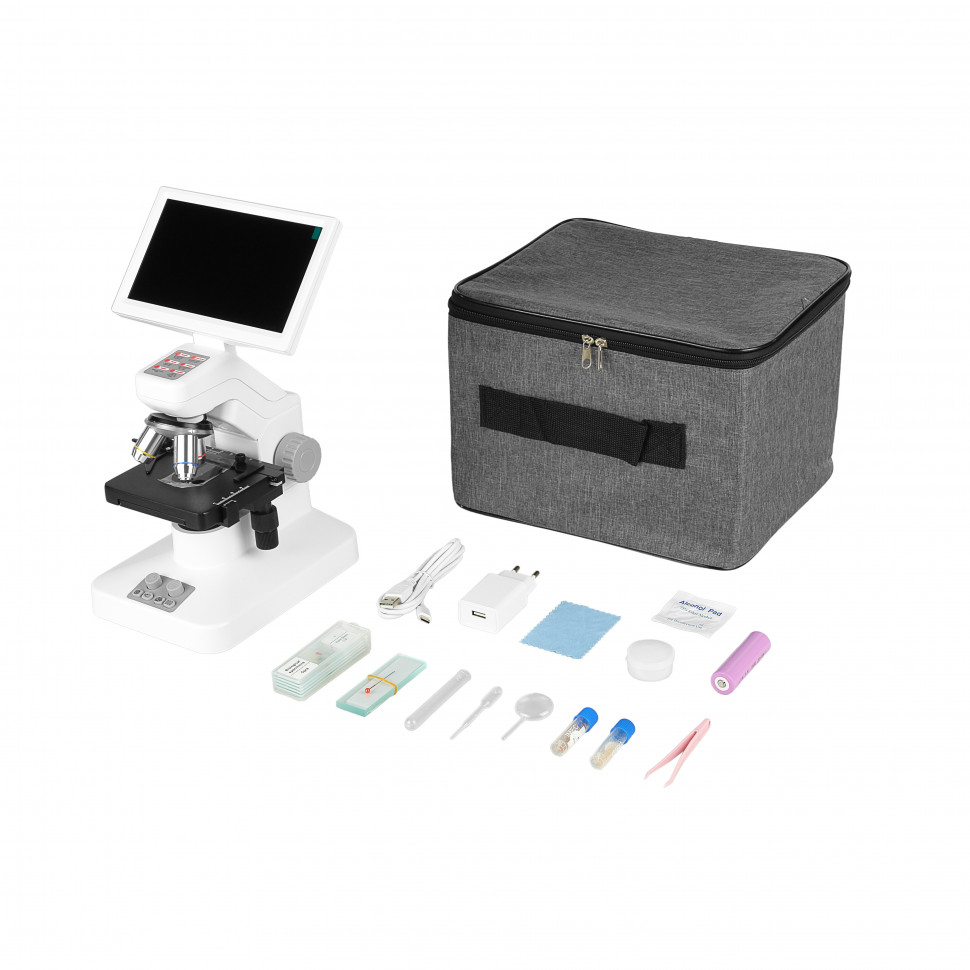

Комплектация

• Штатив с механизмом фокусировки и основанием — несущая конструкция микроскопа со встроенным источником проходящего света и регуляторами яркости
• Оптическая головка с камерой — установлена на штативе, содержит CMOS-сенсор, схему обработки изображения, осветитель отраженного света и слот для карты памяти T-flash
• Револьверное устройство с объективами 4х, 10х и 40х — закреплено на штативе, позволяет быстро переключаться между увеличениями
• Механический предметный столик 105х95 мм со встроенным модулем подогрева — установлен на штативе, обеспечивает точное позиционирование препарата и поддержание заданной температуры 22-50°C
• Монитор LCD 7 дюймов — закреплен на оптической головке, отображает изображение с сенсора в реальном времени с углами обзора до 170°
• Предметные стекла — 5 шт — для подготовки препаратов
• Покровные стекла в контейнере — для накрытия препаратов толщиной 0.17 мм
• Пробирка с икрой креветок — для выращивания артемий и наблюдения их жизненного цикла
• Пробирка с грибками сахаромицетами — дрожжевая культура для наблюдения роста и деления клеток
• Пипетки пластиковые большая и малая — для переноса жидких образцов на предметные стекла
• Пробирка пластиковая — для подготовки проб
• Пинцет пластиковый — для манипуляций с тонкими объектами
• Адаптер 5В / 2А — для питания от сети переменного тока
• Кабель USB Type-C — для подключения микроскопа к компьютеру

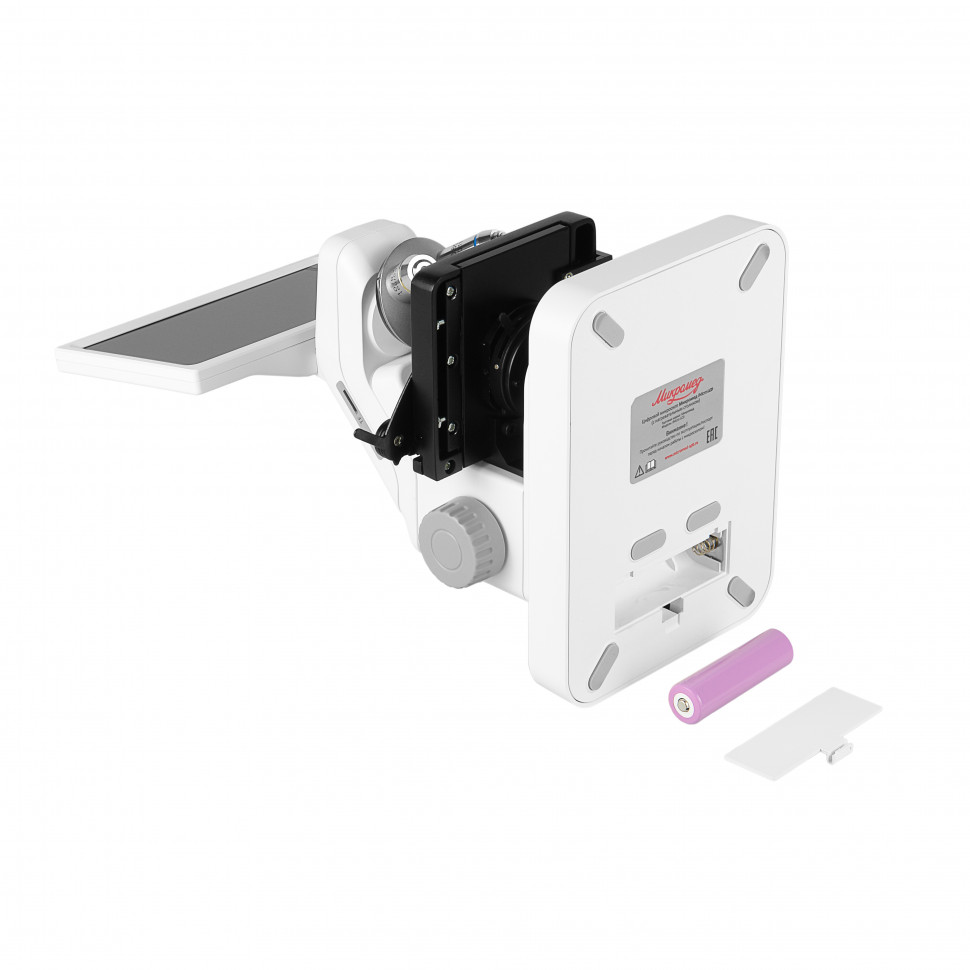

• Аккумулятор тип 18650 — съемный Li-Ion аккумулятор 3.7В емкостью 2000 мАч для автономной работы

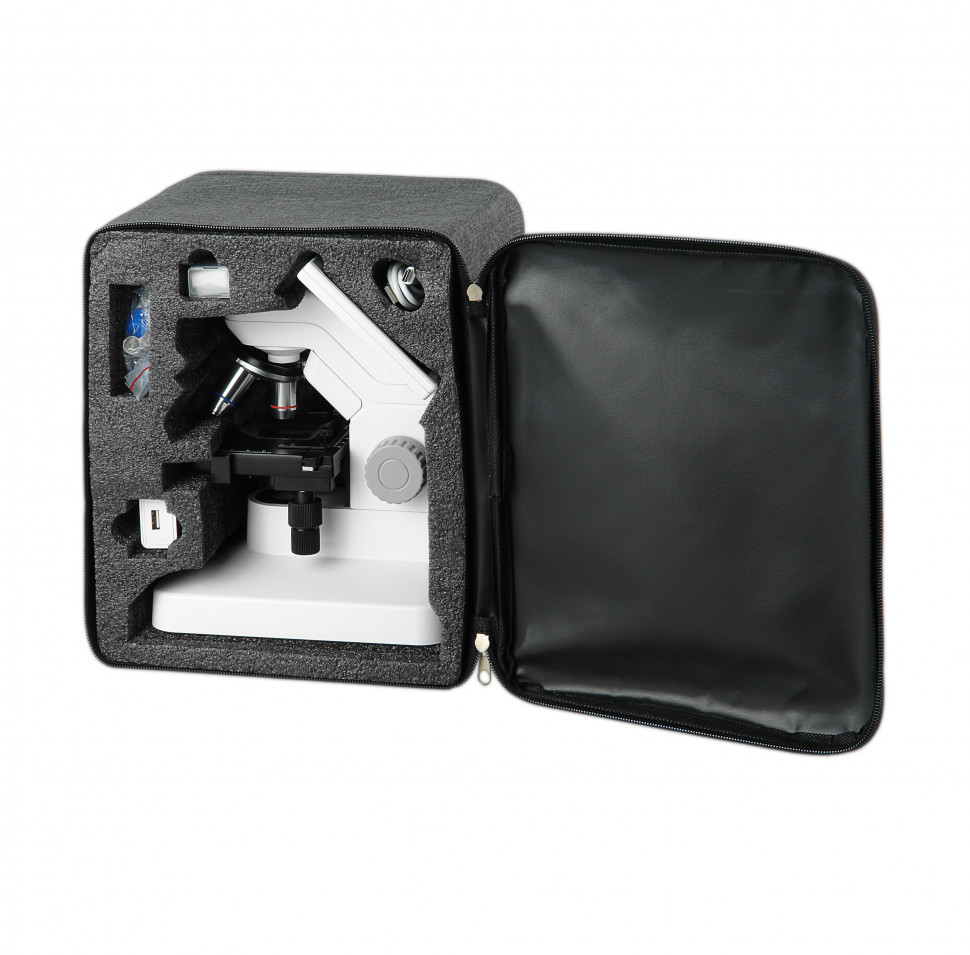

• Кейс — для хранения и транспортировки
• Салфетки для чистки оптики и монитора, булавка, руководство по эксплуатации

Комплект полностью готов к работе сразу после распаковки. В набор входят не только базовые принадлежности для приготовления препаратов, но и живые культуры для первых экспериментов с модулем подогрева. Для расширения возможностей может потребоваться дополнительный запас предметных и покровных стекол, иммерсионное масло не нужно, так как объектив 40х работает без иммерсии.

Рекомендуемые аксессуары

Для продолжительной работы полезен запас предметных и покровных стекол, а также набор для приготовления препаратов с пипетками и препаровальными иглами. Карта памяти T-flash емкостью 32 или 64 Гб расширит возможности записи фото и видео без подключения к компьютеру. Дополнительный аккумулятор типа 18650 продлит время автономной работы в полевых условиях или на выездных занятиях. Для защиты оптики от пыли в перерывах между использованием подойдет пылезащитный чехол.

Итог

Микромед iMicro LCD с нагревательным столиком — специализированный цифровой микроскоп для наблюдения живых биологических культур при контролируемой температуре. Встроенный модуль подогрева с точностью ±1°C в диапазоне 22-50°C позволяет изучать температурозависимые процессы, подвижность микроорганизмов и сперматозоидов, выращивать культуры прямо на предметном столике. Полностью цифровой формат работы с 7-дюймовым IPS-монитором и автономной записью на карту памяти упрощает групповые занятия и избавляет от усталости глаз, хотя исключает прямое визуальное наблюдение через окуляр. Координатный столик с нониусами и два независимых источника света расширяют возможности точного позиционирования и работы как с прозрачными, так и с непрозрачными объектами. Прибор готов к работе сразу после распаковки благодаря комплекту живых культур и принадлежностей для приготовления препаратов.
