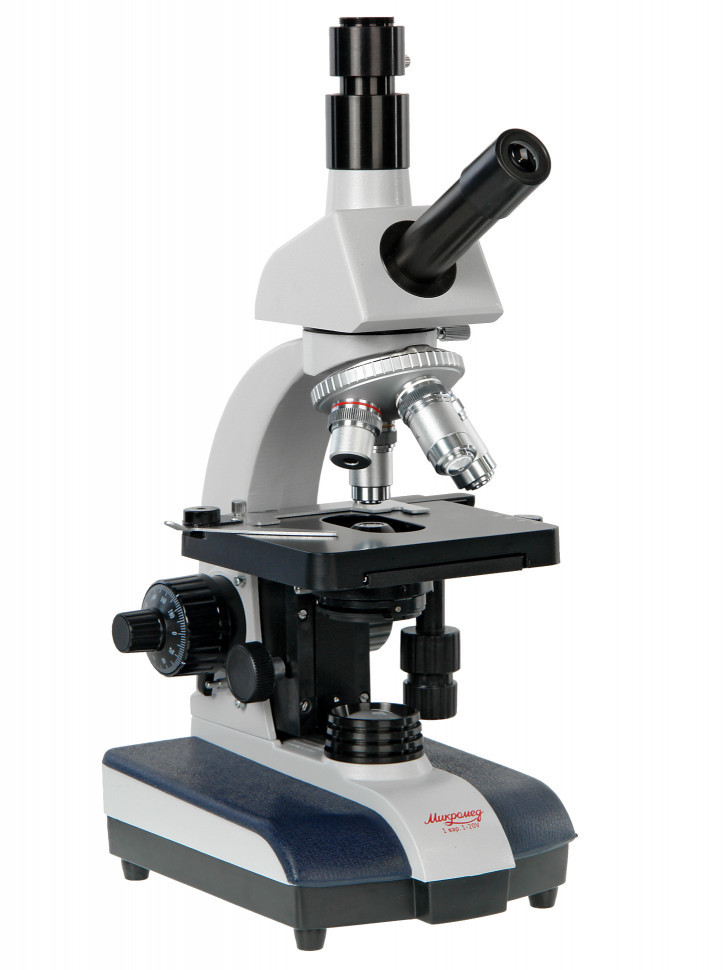

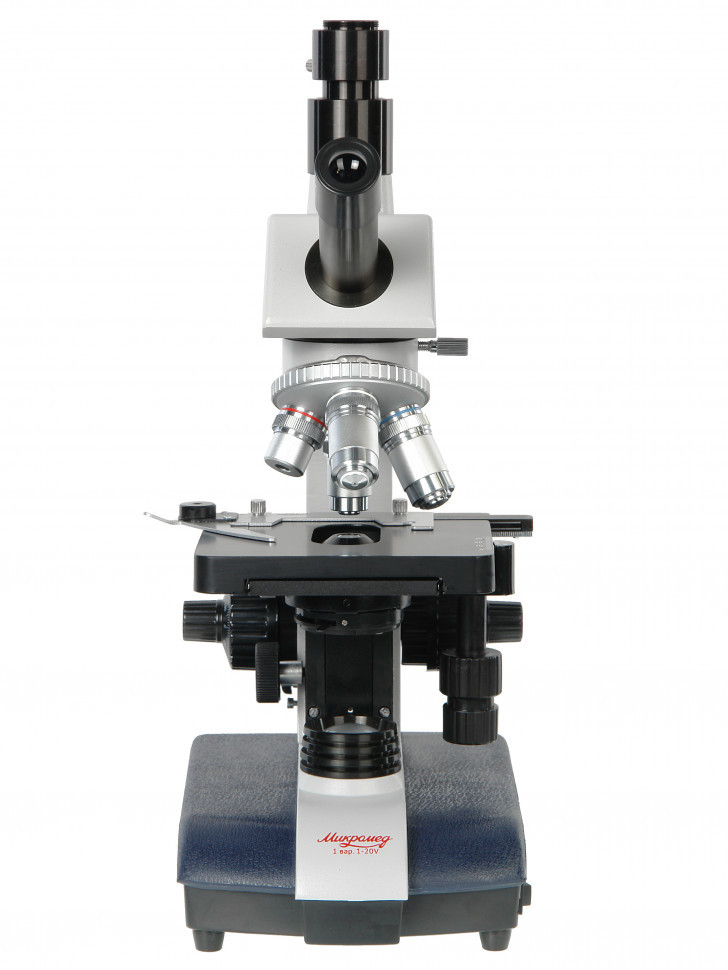

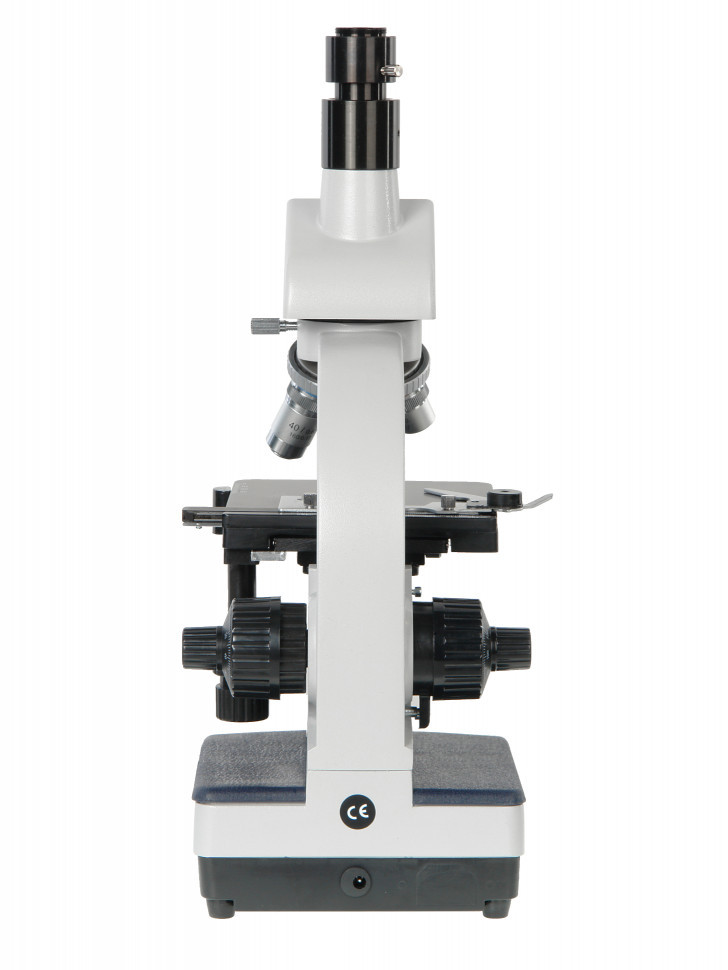

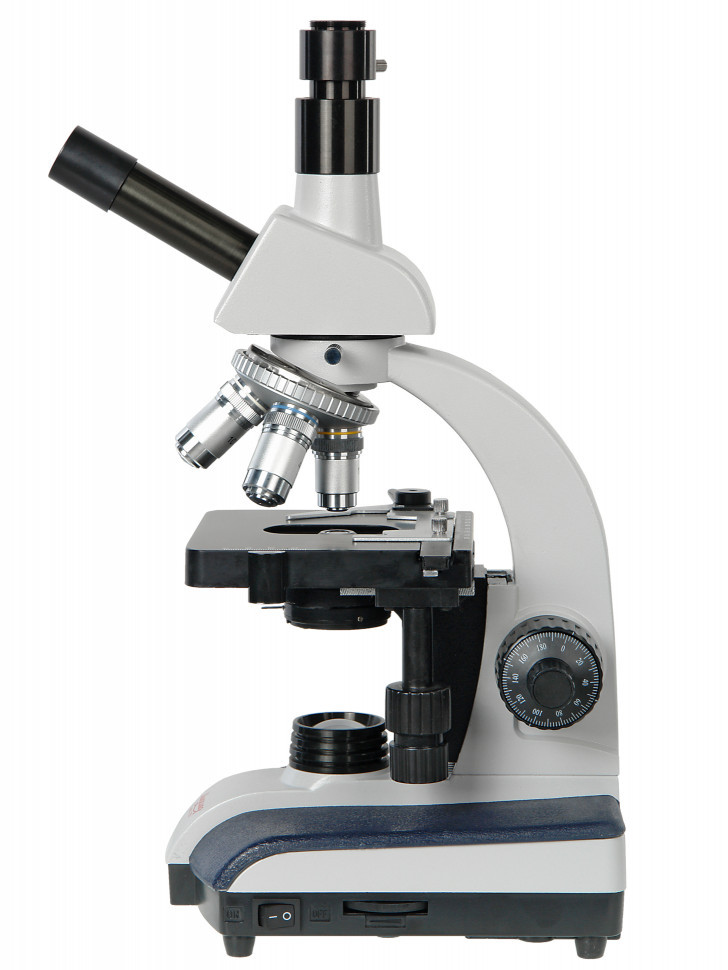

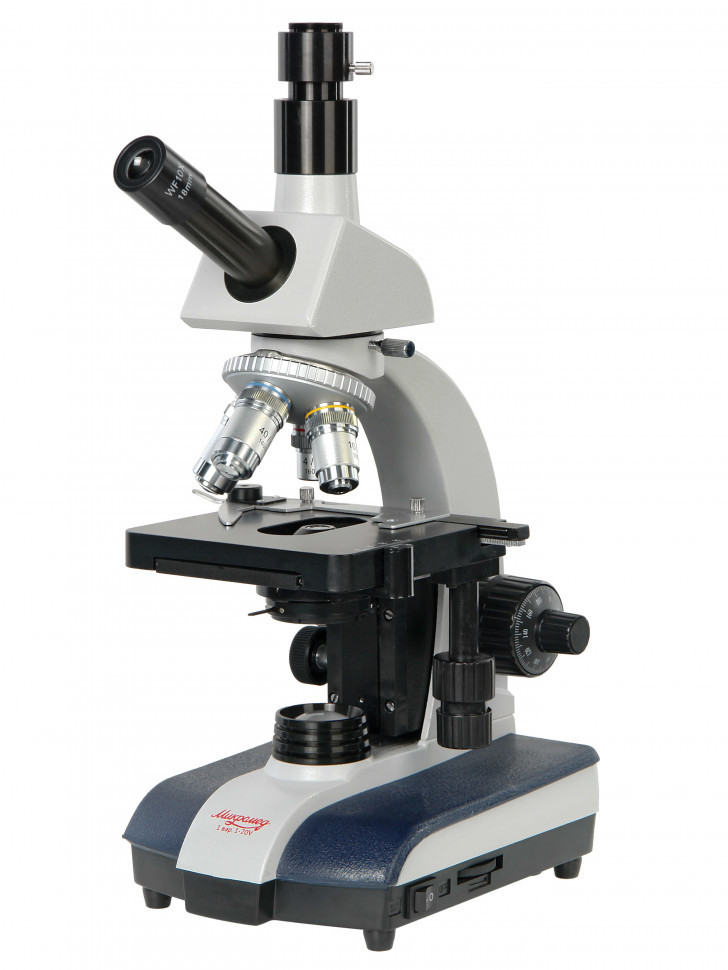

Микроскоп биологический Микромед 1 (вар. 1-20V)

Микромед 1 (вар. 1-20V) — лабораторный микроскоп с регистрацией Росздравнадзора и независимым каналом визуализации

Биологический микроскоп проходящего света для диагностических и исследовательских задач в медицинских лабораториях, научных институтах и высших учебных заведениях. Имеет регистрационное удостоверение № ФСЗ 2007/00554, что подтверждает статус медицинского изделия и допускает применение в клинико-диагностических лабораториях для морфологических исследований биологического материала. Монокулярная насадка с независимым тубусом для цифровой камеры позволяет одновременно вести визуальное наблюдение и запись изображения без переключения светового потока.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Микроскоп работает в проходящем свете по методу светлого поля — классический способ наблюдения окрашенных препаратов. Свет от источника проходит через образец снизу вверх, прозрачные структуры пропускают излучение, окрашенные участки поглощают его избирательно, формируя контрастное изображение. Метод требует подготовки тонких прозрачных препаратов на предметных стёклах и окрашивания для создания контраста. Конденсор Аббе с числовой апертурой 1,25 и регулируемой ирисовой диафрагмой обеспечивает равномерное освещение поля зрения и согласование апертуры конденсора с апертурой рабочего объектива для достижения оптимального разрешения. При увеличении 1000× с иммерсионным объективом 100×/1.25 разрешающая способность системы составляет около 0,27 мкм, что достаточно для визуализации бактерий, эритроцитов, клеточных ядер и внутриклеточных структур в окрашенных мазках крови, гистологических срезах, микробиологических препаратах.

Точность и повторяемость

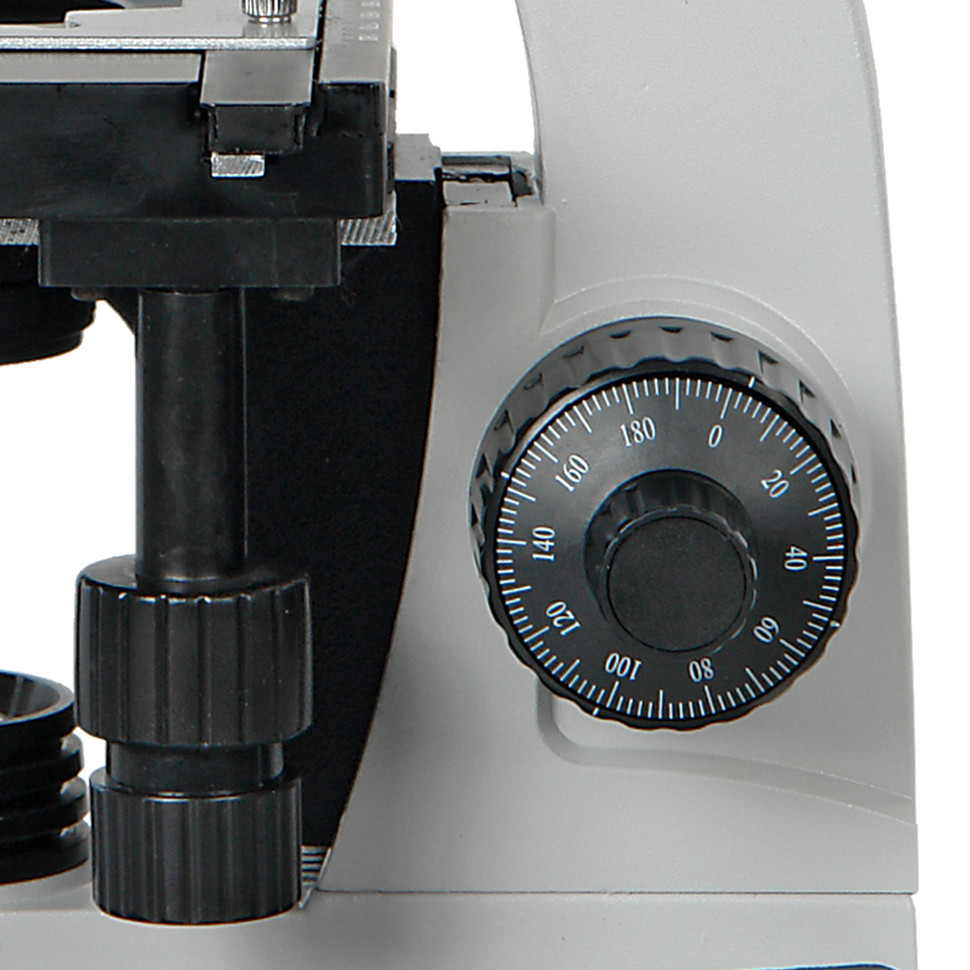

Механический двухкоординатный предметный столик с диапазоном перемещения 70×25 мм оснащён шкалами с ценой деления 1 мм и нониусами с ценой деления 0,1 мм. Это позволяет фиксировать координаты интересующего участка препарата, возвращаться к нему для повторного исследования или документировать локализацию найденных структур в протоколе исследования. Фокусировочный механизм с коаксиальными рукоятками грубой и тонкой наводки имеет цену деления шкалы тонкой фокусировки 2 мкм — точность, необходимая для работы с тонкими оптическими срезами при высоких увеличениях. Регулятор усилия хода и винтовой ограничитель предотвращают самопроизвольное смещение фокуса и повреждение препарата при контакте с фронтальной линзой объектива. Объективы 40× и 100× имеют подпружиненные оправы, защищающие оптику и образец от механических повреждений при случайном контакте.

Область применения

Микроскоп применяется в клинико-диагностических лабораториях для исследования мазков крови, мочевого осадка, микробиологических посевов, цитологических и гистологических препаратов. В научных лабораториях — для морфологических исследований клеток и тканей, ботанических объектов, зоологических препаратов. В учебном процессе высших учебных заведений медицинского и биологического профиля — для практических занятий по гистологии, цитологии, микробиологии, паразитологии. Независимый канал визуализации с креплением C-mount позволяет подключить цифровую камеру для документирования находок, создания учебных материалов или проведения консультаций с удалённым экспертом без прерывания визуального наблюдения.

Конструкция и технологии

Оптическая схема микроскопа построена на классической конечной длине тубуса 160 мм. Объективы-ахроматы с коррекцией сферической аберрации и продольного хроматизма для двух длин волн обеспечивают резкое изображение в центральной зоне поля зрения. Остаточная кривизна поля и вторичный спектр компенсируются широкопольными окулярами. Все объективы парфокальны: при смене увеличения поворотом револьвера настройка фокуса практически не теряется, что ускоряет работу. Иммерсионный объектив 100×/1.25 требует применения иммерсионного масла, заполняющего пространство между фронтальной линзой и покровным стеклом препарата для устранения потерь света на границе стекло-воздух и реализации высокой числовой апертуры.

Монокулярная визуальная насадка с углом наклона окулярного тубуса 30° снижает нагрузку на шейный отдел позвоночника при длительной работе. Поворот насадки на 360° позволяет передавать микроскоп от одного наблюдателя к другому без перемещения прибора — это востребовано в учебном процессе при демонстрации препарата нескольким студентам последовательно. Отдельный тубус канала визуализации с резьбовым креплением C-mount и регулировкой по оси обеспечивает одновременную работу визуального и цифрового каналов: исследователь наблюдает в окуляр, камера записывает изображение. Конструкция исключает необходимость извлекать окуляр для установки камеры и переключать световой поток.

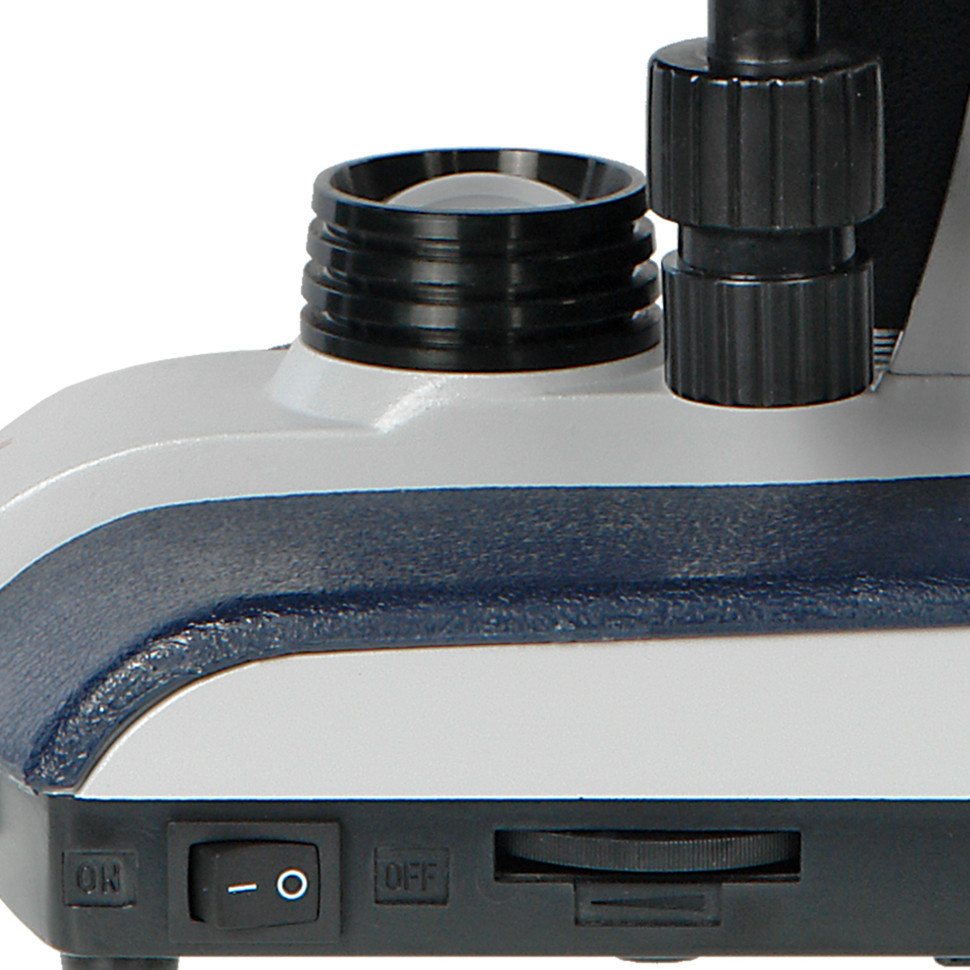

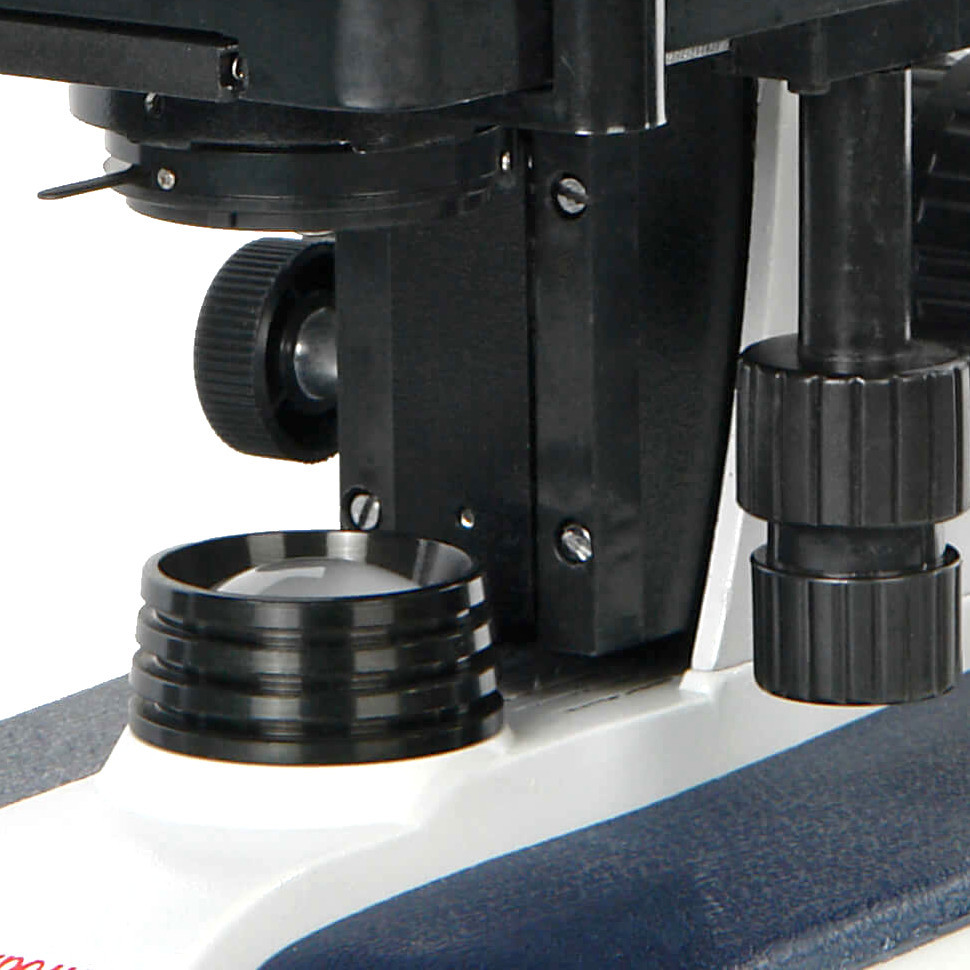

Осветительная система на основе светодиода мощностью 3 Вт с бесступенчатой регулировкой яркости от 0 до 100% и питанием от сетевого адаптера обеспечивает равномерное освещение поля зрения без нагрева препарата. Голубой светофильтр в откидном держателе конденсора приближает спектральный состав излучения к дневному свету, что улучшает цветопередачу при визуальном наблюдении окрашенных препаратов. Фронтальная линза конденсора выводится из хода лучей при работе с объективами малых увеличений 4× и 10× для согласования апертуры осветителя с апертурой объектива. Конденсор съёмный, допускает замену на конденсор тёмного поля для визуализации неокрашенных живых микроорганизмов. Зеркало в оправе, входящее в комплект, позволяет работать с микроскопом при естественном освещении в условиях отсутствия электрической сети.

Штатив и основание изготовлены литьём под давлением из алюминиевого сплава с износостойким покрытием, обладающим антистатическими свойствами. Металлическая конструкция обеспечивает жёсткость, отсутствие вибраций и стабильность оптической настройки при механических воздействиях. Масса микроскопа 4 кг при габаритах 180×290×380 мм — компактное размещение на лабораторном столе без ущерба устойчивости.

Кому подойдёт

Микроскоп ориентирован на специалистов клинико-диагностических лабораторий, выполняющих рутинные морфологические исследования биологического материала с документированием результатов в цифровом виде. Наличие регистрационного удостоверения Росздравнадзора делает прибор допустимым к применению в медицинских организациях в соответствии с требованиями законодательства об обращении медицинских изделий. Независимый канал визуализации востребован в ситуациях, когда необходимо одновременно контролировать препарат визуально и передавать изображение на экран для обучения персонала, консультаций или архивирования.

В научных лабораториях микроскоп подходит для морфологических исследований, не требующих методов контрастирования сверх светлого поля, при условии работы с окрашенными препаратами. Механический столик с нониусами обеспечивает повторяемость при исследовании серийных срезов или динамическом наблюдении одного и того же участка препарата.

В высших учебных заведениях прибор применим для практических занятий по дисциплинам, где студенты работают с готовыми окрашенными препаратами. Поворотная насадка ускоряет демонстрацию препарата группе студентов, монокулярная конструкция снижает стоимость оснащения учебной лаборатории по сравнению с бинокулярными аналогами.

Что важно знать заранее

Монокулярная насадка обеспечивает наблюдение одним глазом, что при длительной работе более утомительно по сравнению с бинокулярными системами. Отсутствие стереоэффекта не критично для исследования тонких препаратов в проходящем свете, но это ограничение нужно учитывать при выборе между монокулярным и бинокулярным вариантом для постоянной ежедневной работы.

Оптическая схема с конечной длиной тубуса 160 мм не допускает встраивания промежуточных оптических модулей между объективом и окуляром без потери качества изображения. Если планируется работа с флуоресценцией, поляризацией, дифференциально-интерференционным контрастом — необходима система с коррекцией на бесконечность.

Базовая комплектация обеспечивает работу только в светлом поле. Наблюдение неокрашенных живых объектов малоконтрастно и требует либо предварительного окрашивания образца, либо установки дополнительного конденсора тёмного поля, который приобретается отдельно.

Иммерсионный объектив 100× требует применения иммерсионного масла между фронтальной линзой объектива и покровным стеклом препарата. Масло входит в комплект, но требует регулярного пополнения запаса, а также тщательной очистки оптики после работы специальными средствами для предотвращения загрязнения и деградации просветляющих покрытий.

Цифровая камера в базовую комплектацию не входит и приобретается отдельно. Крепление C-mount совместимо с широким спектром окулярных камер, но требует подбора модели с учётом разрешения сенсора, интерфейса подключения и совместимости с программным обеспечением для обработки и измерений.

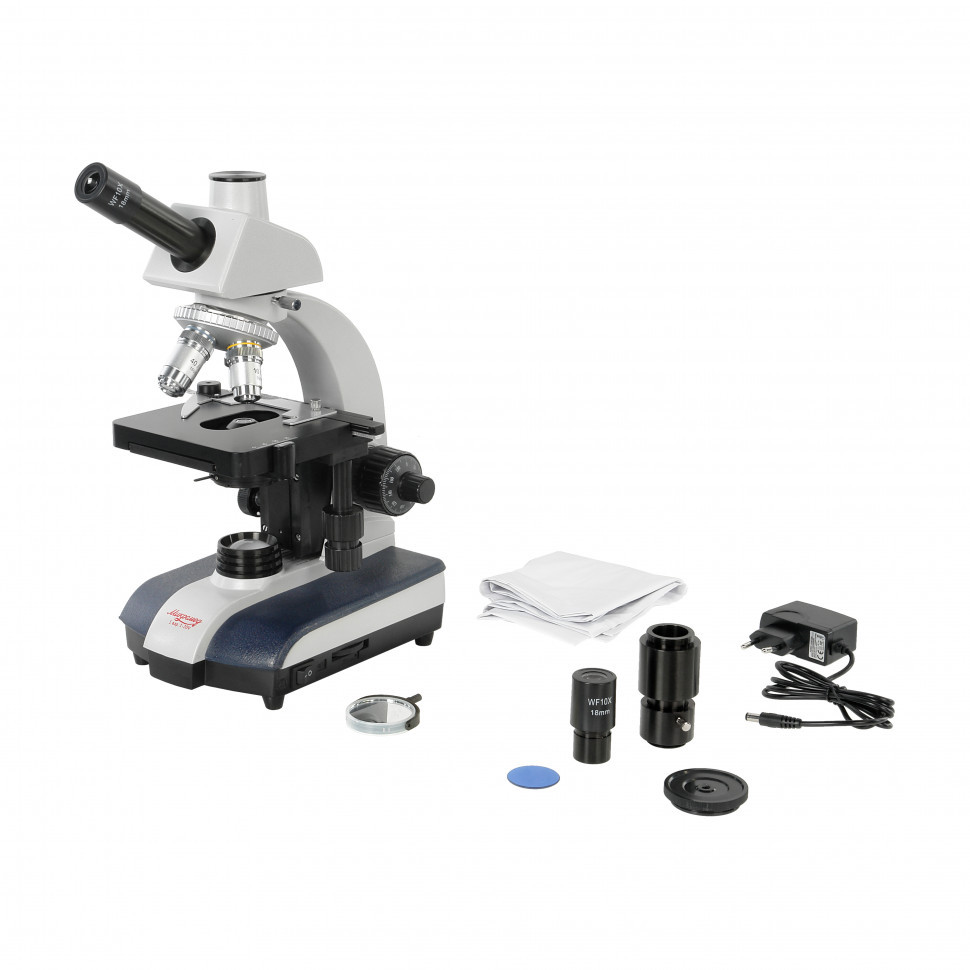

Комплектация

• Штатив с встроенным осветителем и источником питания — металлическое основание и корпус с интегрированной светодиодной подсветкой, регулятором яркости и фокусировочным механизмом
• Монокулярная визуальная насадка с углом наклона 30° и поворотом 360° — оптическая головка с окулярным тубусом для визуального наблюдения
• Тубус канала визуализации с адаптером C-mount — независимый оптический канал для установки цифровой камеры с регулировкой фокусировки

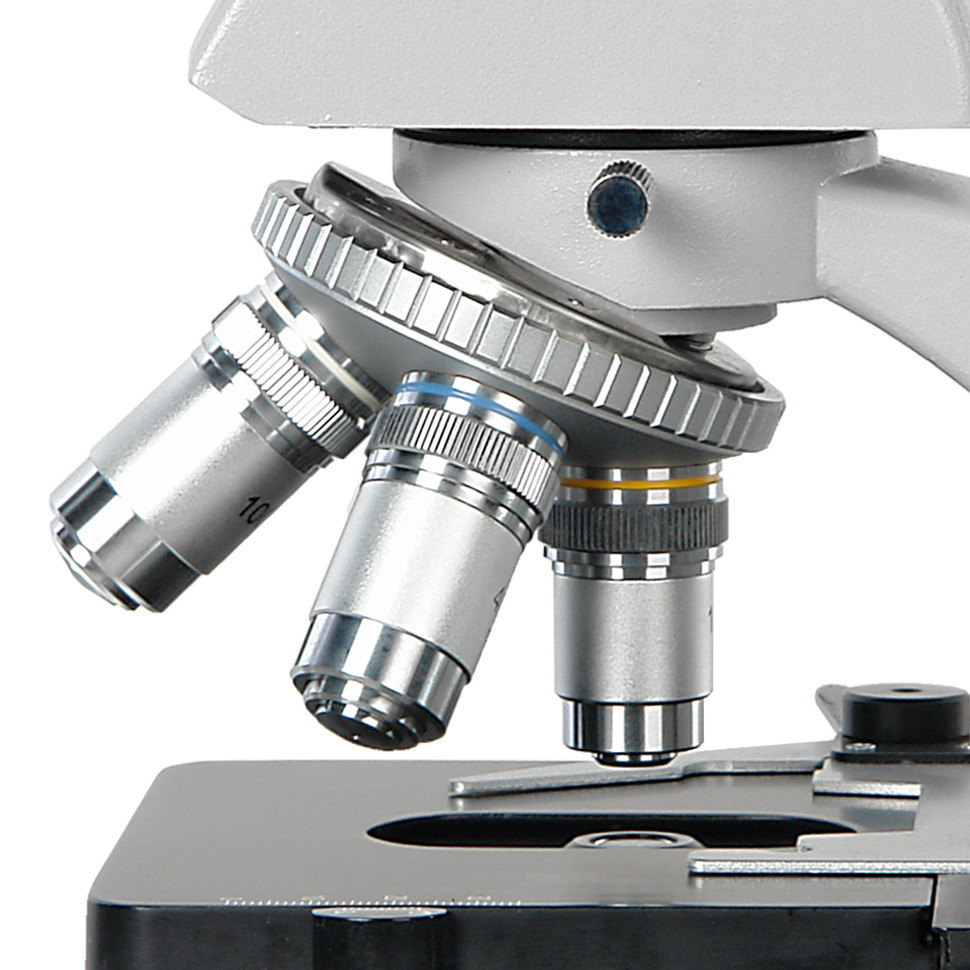

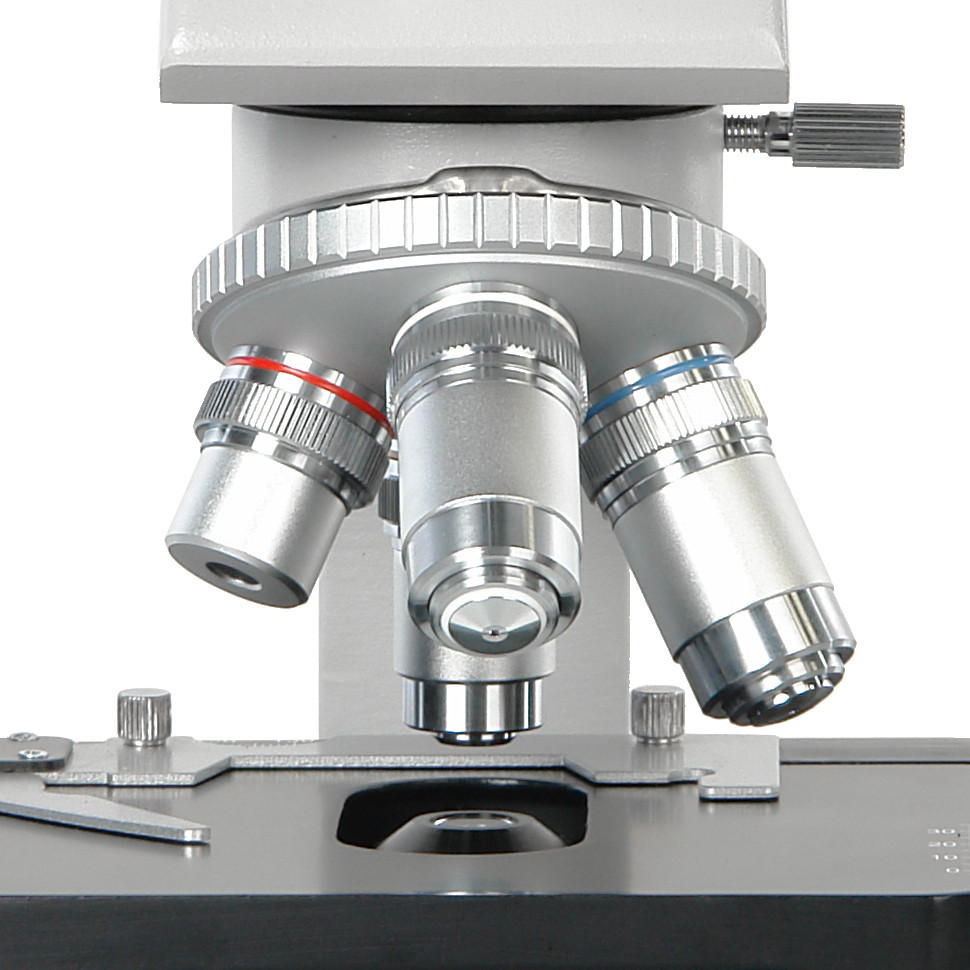

• Револьверное устройство на 4 объектива — установлено на штативе, обеспечивает быструю смену увеличений
• Объектив-ахромат 4×/0,1 — обзорное увеличение 40× с окуляром 10×
• Объектив-ахромат 10×/0,25 — малое увеличение 100×
• Объектив-ахромат 40×/0,65 с подпружиненной оправой — среднее увеличение 400×, защита от повреждения при контакте с препаратом
• Объектив-ахромат 100×/1,25 масляная иммерсия с подпружиненной оправой — максимальное увеличение 1000×, требует иммерсионного масла

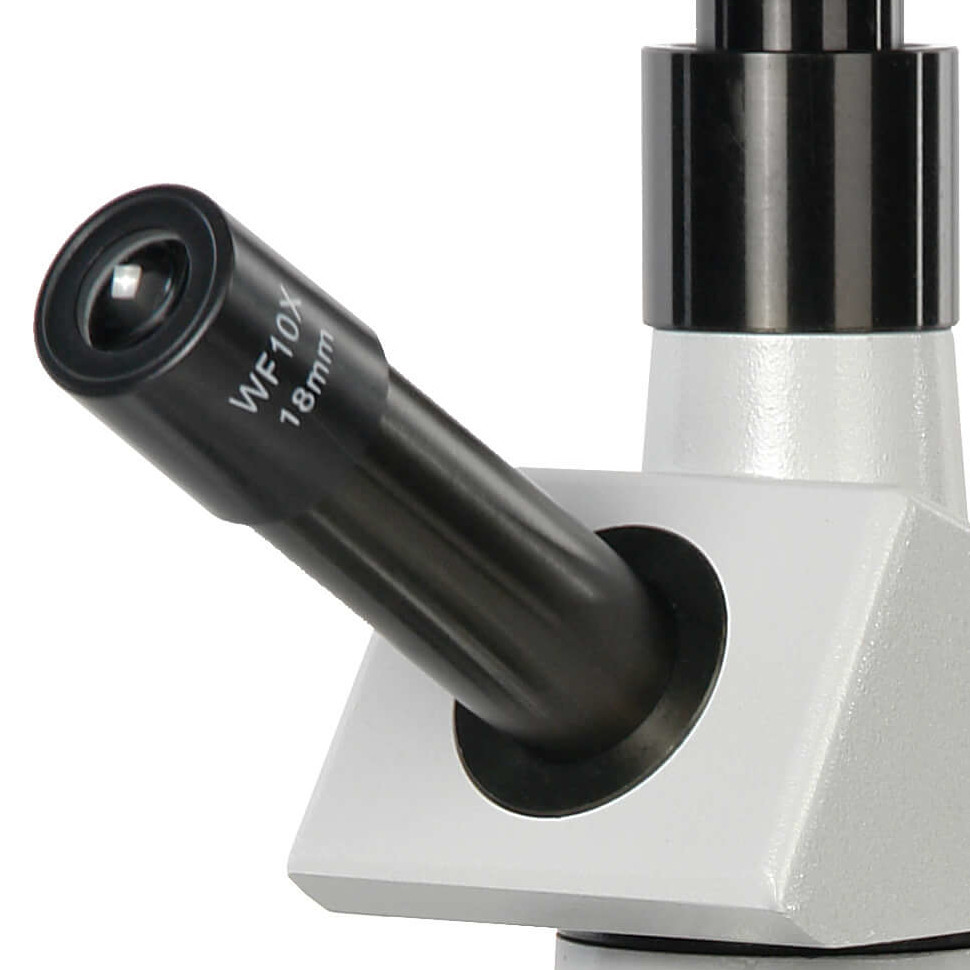

• Окуляр WF 10×/18 — широкопольный окуляр с полем зрения 18 мм
• Конденсор Аббе светлого поля с числовой апертурой 1,25 — центрируемый, с регулировкой по высоте, 10-лепестковой ирисовой апертурной диафрагмой и откидным держателем светофильтров
• Механический двухкоординатный предметный столик 125×130 мм — с препаратоводителем, диапазон перемещения 70×25 мм, шкалы с ценой деления 1 мм, нониусы 0,1 мм
• Светофильтр голубой — коррекция спектрального состава излучения светодиода
• Зеркало в оправе — для работы при естественном освещении без электрической сети
• Флакон иммерсионного масла — для работы с объективом 100×
• Сетевой адаптер 220 В — питание светодиодного осветителя
• Защитный чехол, руководство по эксплуатации, гарантийный талон

Комплект обеспечивает полную готовность микроскопа к работе в светлом поле с визуальным наблюдением. Для цифровой документации необходимо приобрести окулярную камеру с креплением C-mount. Для расширения диапазона увеличений — дополнительные окуляры WF 5×, WF 12,5×, WF 16×, WF 20× или объективы 20×/0,4 и 60×/0,85. Для наблюдения неокрашенных живых объектов — конденсор тёмного поля.

Рекомендуемые аксессуары

Цифровая камера с креплением C-mount — для документирования результатов исследований, создания архива изображений, обучения персонала и телемедицинских консультаций. Выбор модели зависит от требований к разрешению, скорости съёмки и интерфейса подключения.

Иммерсионное масло — расходный материал для объектива 100×, требует регулярного пополнения запаса при интенсивной работе.

Предметные и покровные стёкла, наборы для приготовления препаратов — для самостоятельного изготовления временных препаратов.

Конденсор тёмного поля — для визуализации неокрашенных живых микроорганизмов, спирохет, жгутиков бактерий методом рассеянного света.

Дополнительные окуляры — WF 5× для увеличения поля зрения при поиске объектов, WF 20× для детального рассмотрения структур при условии, что итоговое увеличение не превышает предел полезного увеличения системы.

Итог

Микромед 1 (вар. 1-20V) — лабораторный биологический микроскоп с регистрацией Росздравнадзора для клинико-диагностических исследований и научной работы. Полный набор объективов от 4× до 100× масляной иммерсии, конденсор Аббе с апертурой 1,25, механический координатный столик с нониусами и прецизионная фокусировка обеспечивают разрешающую способность до 0,27 мкм и повторяемость результатов. Независимый канал визуализации с креплением C-mount позволяет одновременно вести визуальное наблюдение и цифровую документацию без переключения светового потока. Монокулярная конструкция снижает стоимость при сохранении функциональности, поворотная насадка упрощает групповую работу. Прибор ориентирован на специалистов, работающих с окрашенными препаратами в светлом поле, где не требуется бинокулярное наблюдение и методы контрастирования сверх базового.
