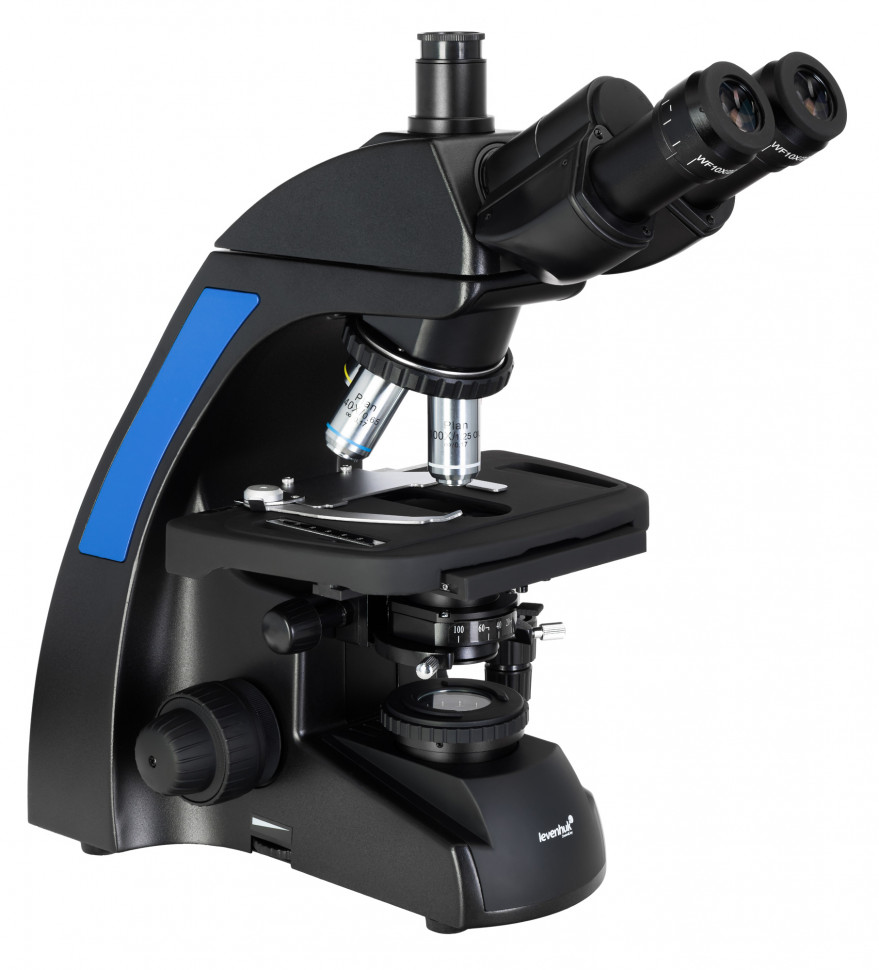

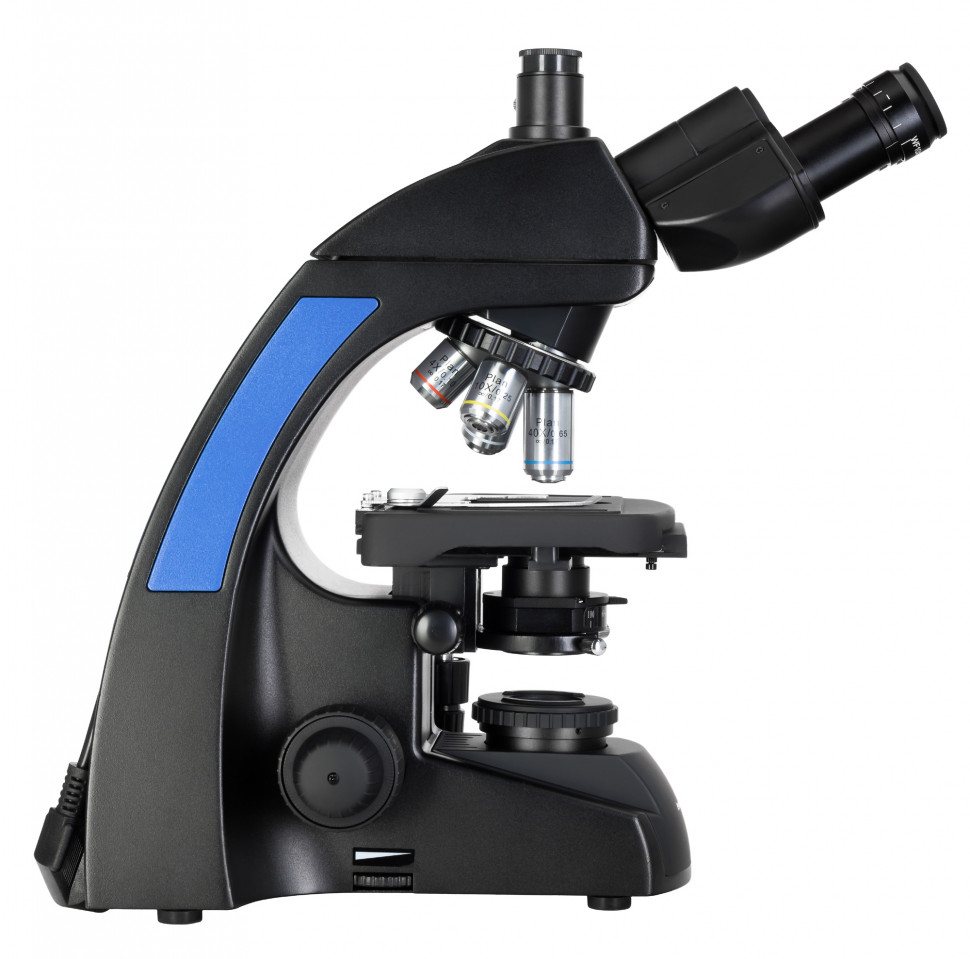

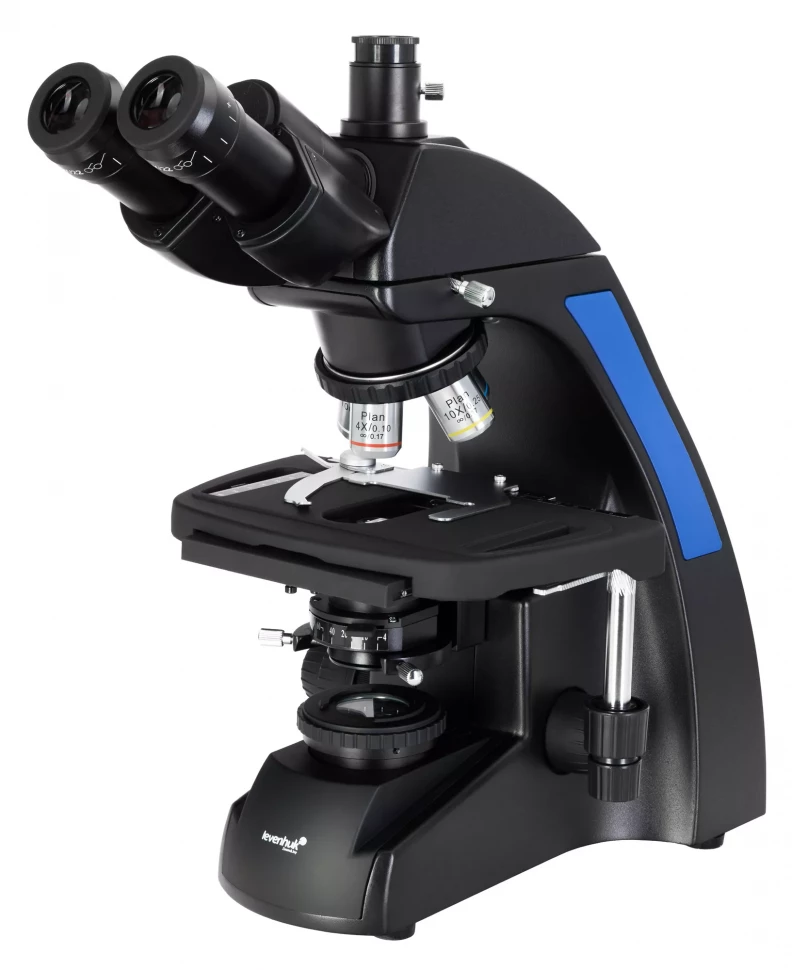

Микроскоп Levenhuk 870T, тринокулярный

Levenhuk 870T — тринокулярный биологический микроскоп для лабораторных исследований

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

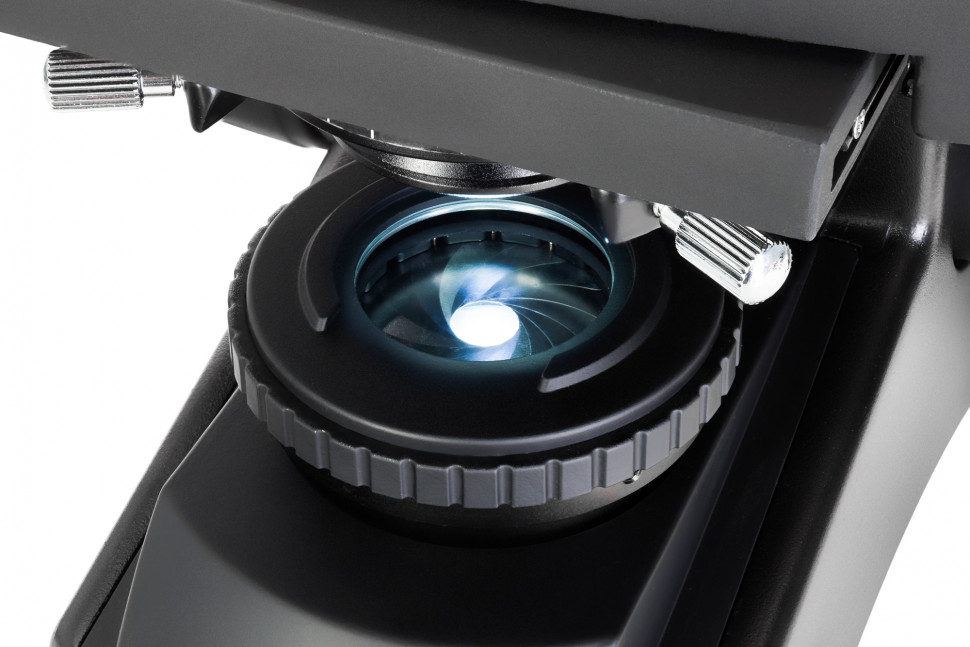

Микроскоп Levenhuk 870T работает в светлом поле с проходящим светом — классическом методе для изучения окрашенных и контрастных препаратов. Диапазон увеличения от 40 до 1000 крат перекрывает весь спектр задач морфологического анализа: от обзорного просмотра гистологических срезов на малом увеличении до детального изучения клеточных структур и микроорганизмов с иммерсионным объективом 100x. Планахроматическая оптика обеспечивает ровное резкое поле по всей площади препарата без размытия по краям, что критично при работе с большими образцами и сканировании препарата. Конденсор Аббе с числовой апертурой 1,25 и наличие апертурной и полевой диафрагм позволяют настроить освещение по методу Кёлера — это даёт равномерное бликов освещение поля зрения, высокий контраст и максимальную разрешающую способность оптической системы.

Точность и повторяемость

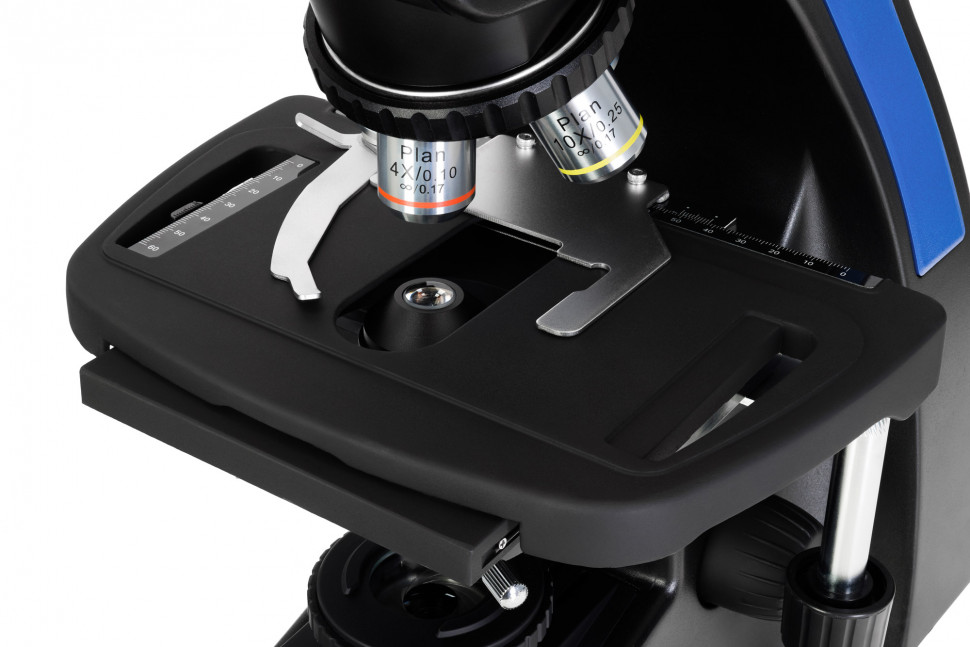

Двухкоординатный механический предметный столик с диапазоном перемещения 75×55 мм оснащён шкалами нониуса, что позволяет фиксировать координаты интересующих участков препарата и возвращаться к ним при повторном исследовании. Коаксиальная фокусировка разделена на грубую (24 мм хода) и точную с шагом 0,002 мм — такая точность необходима для работы с иммерсионным объективом и фиксации изображения на строго определённой глубине среза. Конструкция столика без выступающей зубчатой рейки исключает случайное задевание препарата при перемещении и упрощает работу в стеснённых условиях. Препаратодержатель рассчитан на два предметных стекла, что ускоряет сравнительный анализ.

Область применения

Микроскоп предназначен для клинических, гистологических, цитологических, биохимических, патологоанатомических и общебиологических исследований в лабораториях медицинских учреждений, научно-исследовательских институтов и учебных заведений профильного уровня. Тринокулярная насадка с отдельным вертикальным портом для цифровой камеры позволяет документировать результаты наблюдений без прерывания визуального контроля через окуляры — оператор продолжает работать с препаратом, одновременно фиксируя изображение. Это важно для формирования архива, консультаций, контроля качества диагностики и учебных демонстраций.

Конструкция и технологии

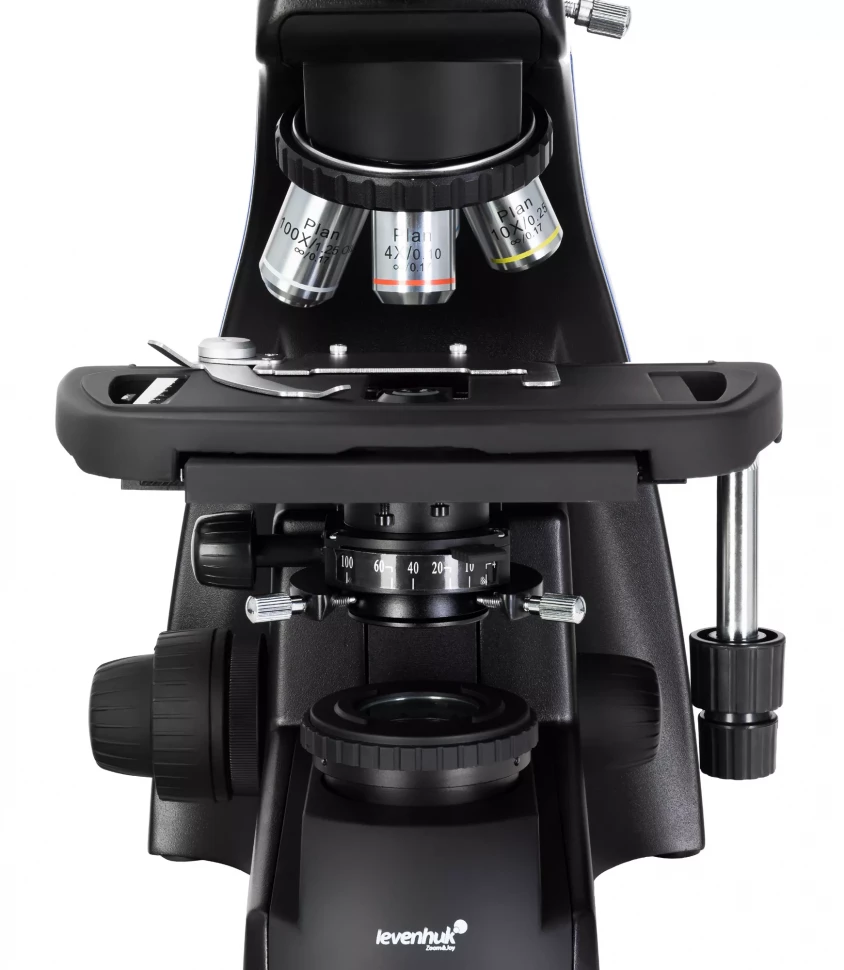

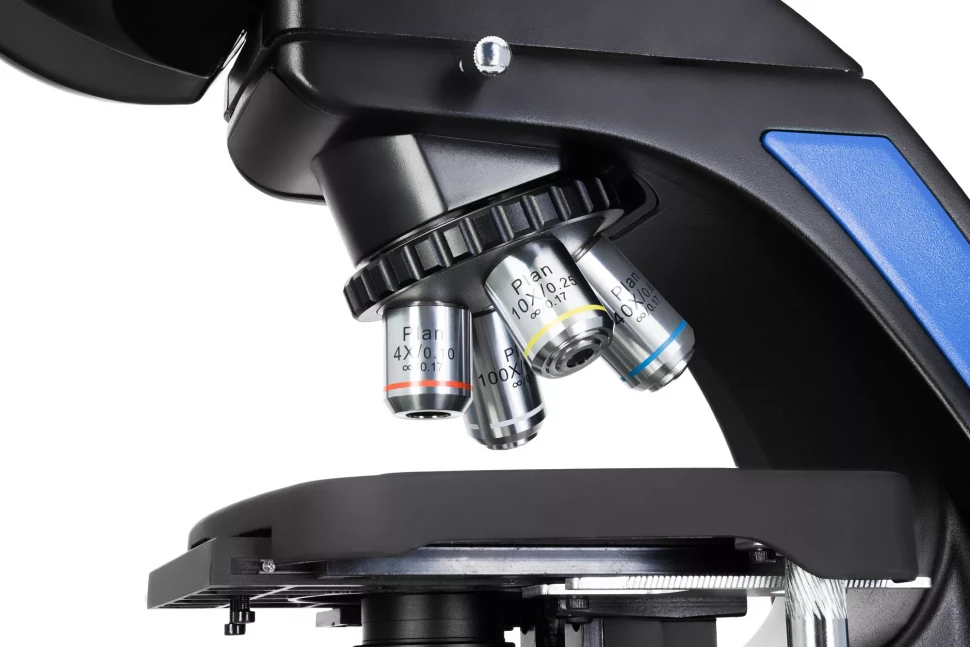

Оптическая схема построена на четырёх планахроматических объективах 4x, 10x, 40x и 100x, установленных в револьверное устройство, ориентированное от наблюдателя. Такое расположение открывает обзор рабочего объектива и освобождает пространство над столиком для удобного манипулирования препаратом. Планахроматы корректируют кривизну поля и хроматические аберрации, обеспечивая резкость по всей площади наблюдения — это принципиально для панорамного просмотра и морфометрии. Объектив 100x с пометкой масляный требует иммерсионного масла между фронтальной линзой и покровным стеклом — иммерсия повышает числовую апертуру и разрешающую способность до уровня, необходимого для визуализации бактерий и тонких внутриклеточных структур. Широкопольные окуляры WF10x с полем зрения 22 мм снижают утомляемость при длительной работе.

Светодиодный осветитель мощностью 3 Вт с регулировкой яркости расположен под столиком и работает через конденсор. Светодиод имеет более высокую цветовую температуру и стабильность светового потока по сравнению с галогенными лампами, что улучшает воспроизводимость цветопередачи при документировании. Выдвижной коллектор на салазках упрощает замену светодиода при необходимости. В комплекте поставляется голубой светофильтр для коррекции спектра под визуальное восприятие и фотографирование.

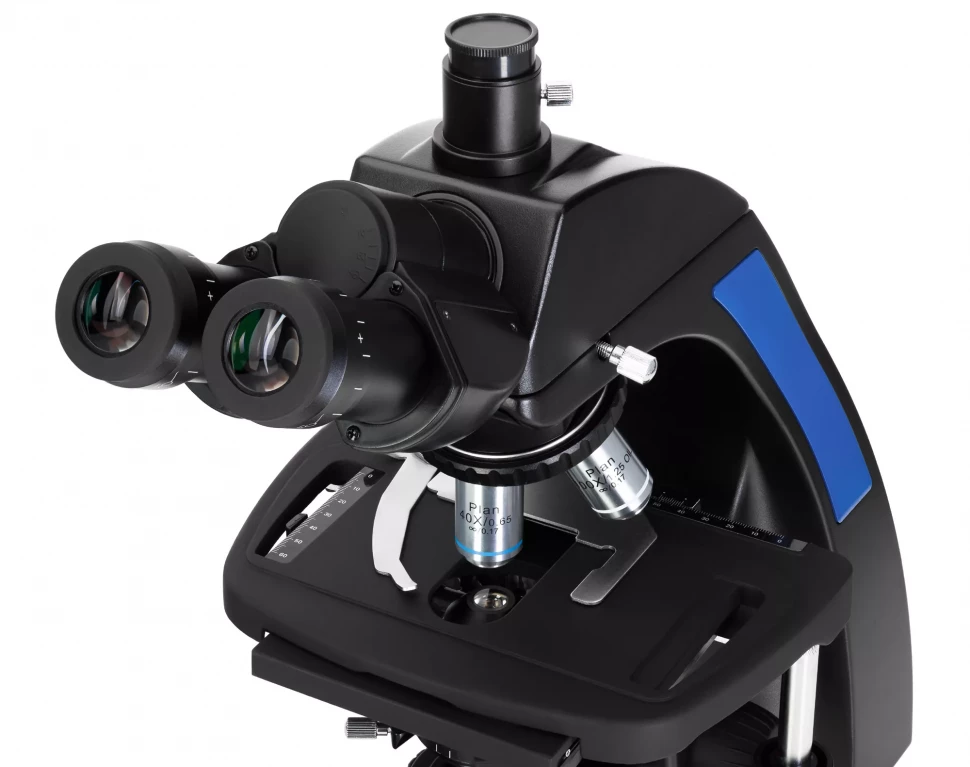

Тринокулярная насадка имеет угол наклона бинокулярной части 30°, межзрачковое расстояние регулируется в диапазоне 48–75 мм, каждый окулярный тубус оснащён диоптрийной коррекцией ±5 диоптрий. Насадка поворачивается на 360° вокруг оси, что позволяет настроить положение под оператора и передавать микроскоп коллеге без перемещения всего прибора. Вертикальный порт для камеры имеет диаметр 23,2 мм и требует соответствующего адаптера — камера подключается параллельно с визуальным наблюдением, не заменяя окуляр.

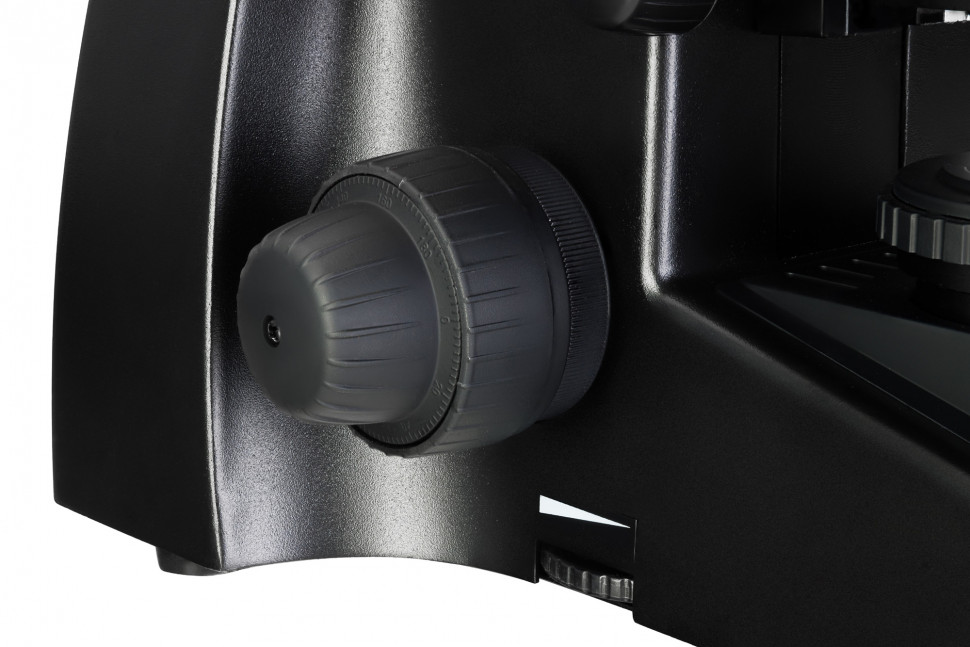

Металлический корпус обеспечивает механическую стабильность конструкции и долговечность в условиях интенсивной эксплуатации. Коаксиальные рукоятки грубой и точной фокусировки расположены на обеих сторонах штатива — микроскопом удобно пользоваться как правшам, так и левшам.

Кому подойдет

Levenhuk 870T ориентирован на специалистов лабораторной диагностики, научных сотрудников, преподавателей и студентов медицинских и биологических специальностей, работающих с рутинными и исследовательскими задачами в светлом поле. Микроскоп подходит для клинических лабораторий с потоком анализов, где требуется сочетание визуального контроля и документирования результатов. Планахроматическая оптика, координатный столик и возможность освещения по Кёлеру делают прибор пригодным для морфометрии, подсчёта клеточных элементов и стандартизированных исследований. Тринокулярная конфигурация востребована там, где результат наблюдения нужно зафиксировать для архива, повторной оценки или коллегиального обсуждения.

Что важно знать заранее

Микроскоп работает только с прозрачными препаратами на предметных стёклах — проходящий свет требует, чтобы образец пропускал излучение. Объекты нужно готовить в виде тонких срезов, мазков или фиксированных культур с окрашиванием или без него, в зависимости от природной контрастности структур. Непрозрачные и объёмные образцы в этой конфигурации наблюдать невозможно. Иммерсионный объектив 100x требует нанесения иммерсионного масла на препарат — флакон входит в комплект, но масло расходуется и нуждается в периодическом пополнении. После работы с иммерсией фронтальную линзу объектива и покровное стекло необходимо очищать специальными средствами.

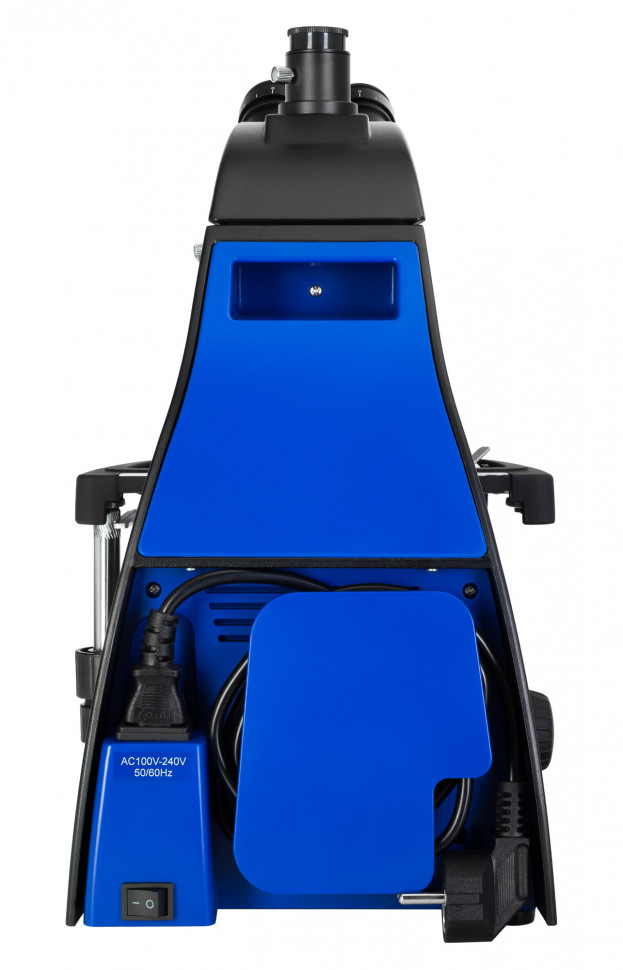

Для подключения цифровой камеры к вертикальному порту потребуется адаптер с посадочным диаметром 23,2 мм — камеры приобретаются отдельно, совместимость нужно уточнять по спецификации производителя. Освещение по методу Кёлера настраивается вручную с помощью апертурной и полевой диафрагм — процедура требует понимания принципов и занимает несколько минут, но результат заметно улучшает качество изображения. Микроскоп работает от сети переменного тока 110–220 В, адаптер входит в комплект.

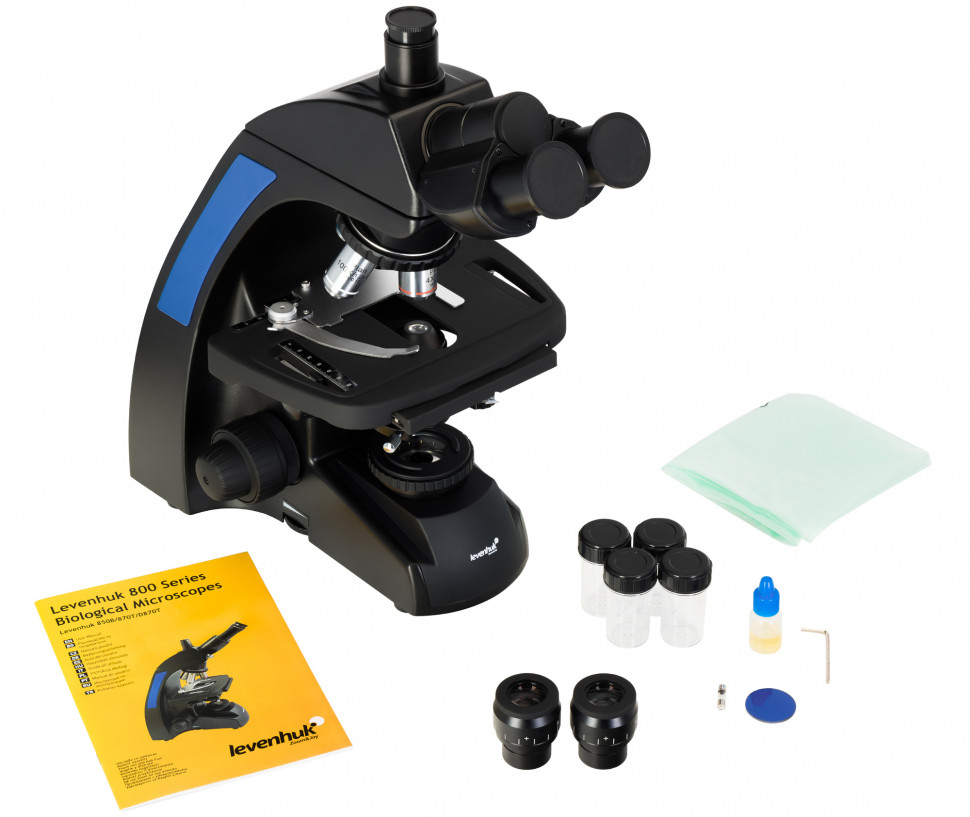

Комплектация

• Стойка микроскопа — основание, штатив, револьверное устройство на 4 объектива, двухкоординатный предметный столик с нониусными шкалами, встроенный светодиодный осветитель проходящего света, конденсор Аббе N.A. 1,25 с апертурной и полевой диафрагмами, механизм коаксиальной фокусировки
• Тринокулярная насадка — бинокулярная визуальная часть с углом наклона 30°, регулировкой межзрачкового расстояния 48–75 мм, диоптрийной коррекцией ±5 D и вертикальным портом диаметром 23,2 мм для цифровой камеры
• Объективы планахроматические — 4x, 10x, 40xs, 100xs масляный иммерсионный
• Окуляры WF10x/22 мм — 2 шт.
• Голубой светофильтр — для коррекции спектра светодиодного освещения
• Иммерсионное масло — флакон для работы с объективом 100x
• Сетевой адаптер — питание 110–220 В
• Пылезащитный чехол, документация

Комплект включает всё необходимое для начала работы, включая иммерсионное масло. Цифровая камера, если требуется документирование, приобретается отдельно вместе с адаптером под вертикальный порт 23,2 мм.

Рекомендуемые аксессуары

Для расширения возможностей микроскопа потребуются предметные и покровные стёкла, набор красителей для гистологии или цитологии в зависимости от специализации лаборатории, средства для очистки оптики и дополнительный флакон иммерсионного масла. Цифровая камера с адаптером 23,2 мм для вертикального порта необходима, если планируется фото- и видеофиксация результатов. Для защиты фронтальных линз объективов при хранении и транспортировке можно использовать защитные колпачки. Калибровочный слайд с известным шагом шкалы пригодится для морфометрических измерений и калибровки системы при документировании.

Итог

Levenhuk 870T — профессиональный биологический микроскоп для лабораторий, где требуется сочетание визуального наблюдения в светлом поле и документирования результатов. Планахроматическая оптика, конденсор с высокой числовой апертурой, координатный столик, настройка освещения по Кёлеру и тринокулярная насадка с отдельным портом для камеры делают прибор пригодным для широкого круга клинических и исследовательских задач морфологии.
