Микроскоп Levenhuk 890B, бинокулярный

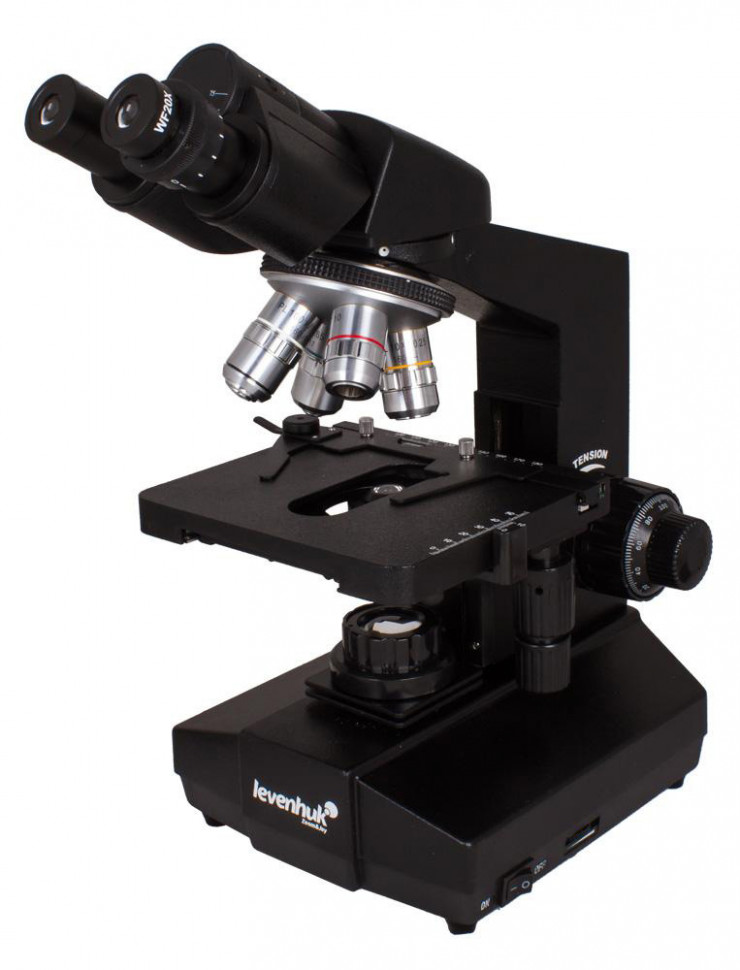

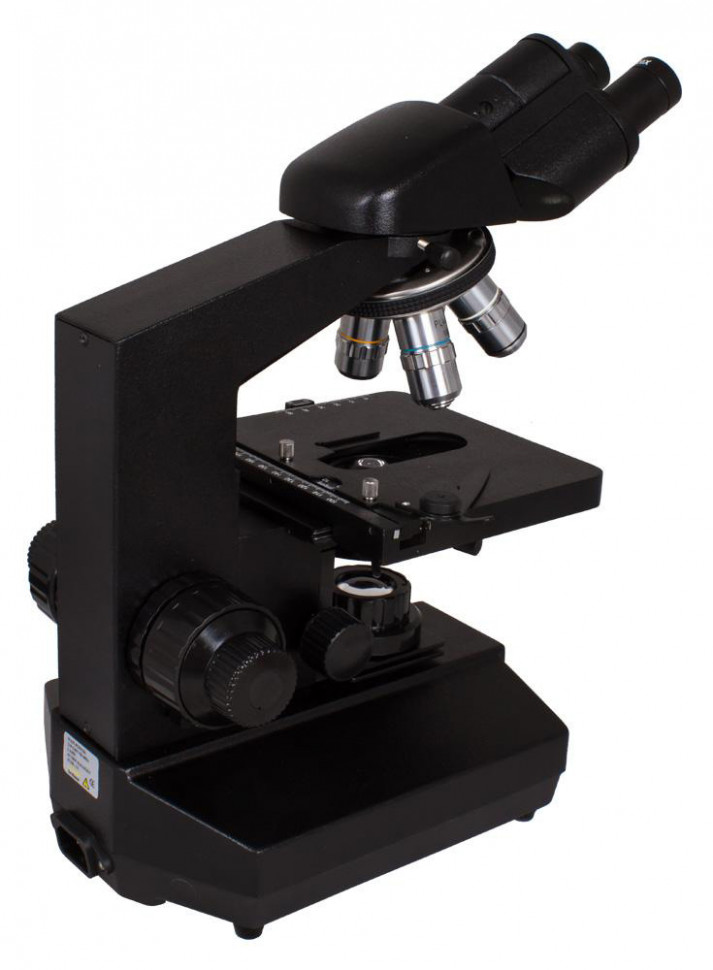

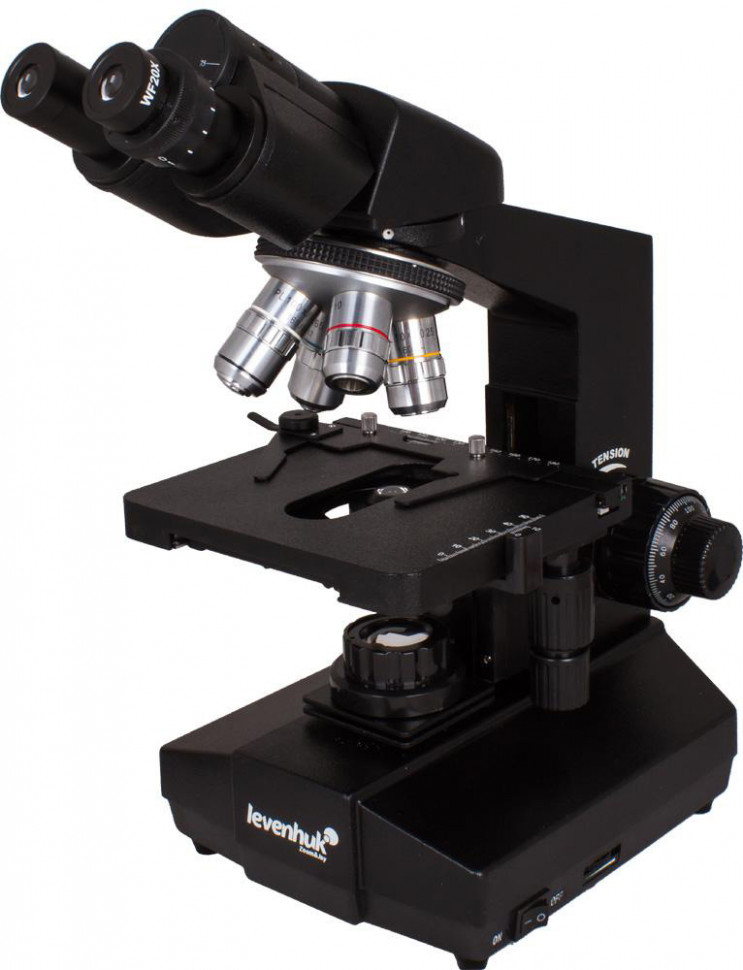

Levenhuk 890B — лабораторный бинокулярный микроскоп с освещением по Кёлеру и увеличением до 2000×

Levenhuk 890B — биологический микроскоп проходящего света для лабораторных исследований клеток, тканей и микроорганизмов в светлом поле. Диапазон увеличения от 40× до 2000× обеспечивают четыре планахроматических объектива и две пары окуляров. Освещение по Кёлеру, конденсор Аббе с числовой апертурой 1,25 и механический предметный столик делают прибор пригодным для длительной профессиональной работы в медицинских и биологических лабораториях, на кафедрах вузов, в санитарно-эпидемиологических станциях.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Микроскоп работает в светлом поле с проходящим светом: свет от источника под столиком проходит через препарат, попадает в объектив и формирует изображение. Метод требует тонких прозрачных или полупрозрачных образцов на предметных стёклах — срезы толщиной несколько микрометров, мазки, культуры микроорганизмов. Для контраста образцы окрашивают гистологическими красителями: неокрашенные структуры в светлом поле видны слабо или не видны совсем. Метод подходит для рутинной микроскопии окрашенных препаратов — гистологии, цитологии, бактериологии.

Точность и повторяемость

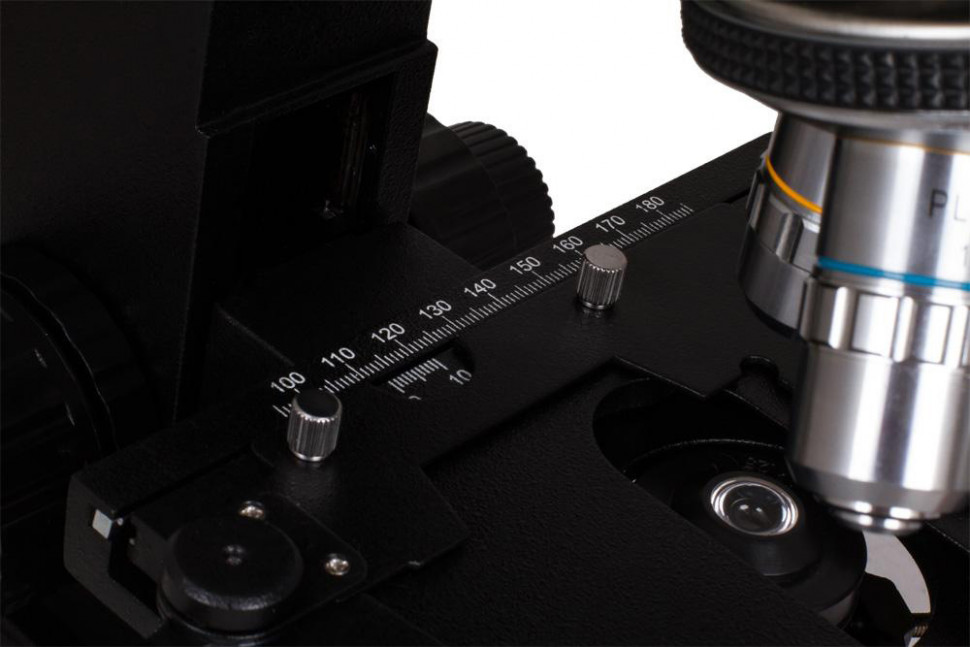

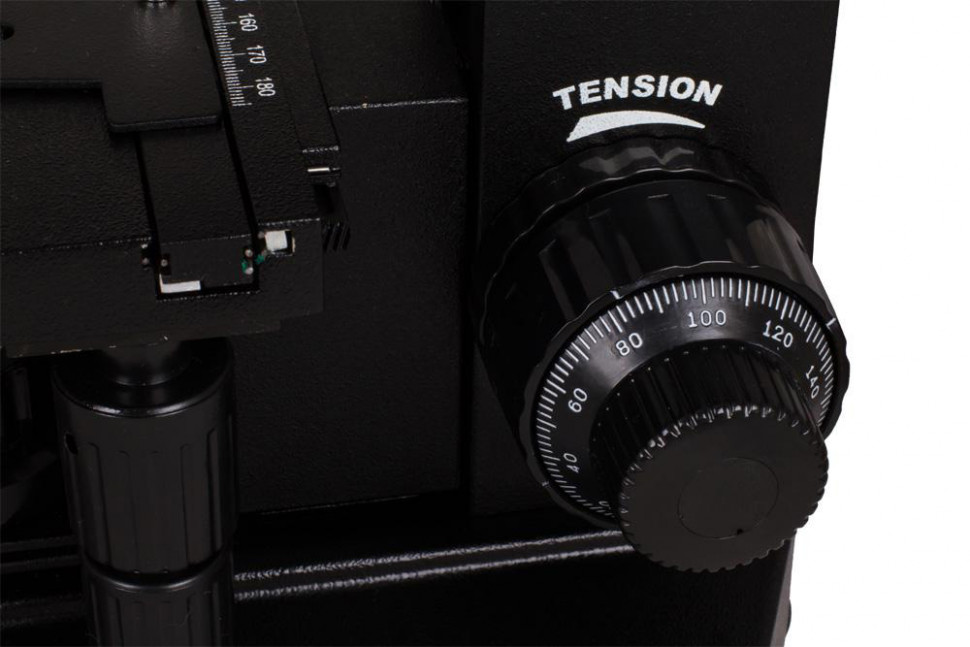

Механический двухслойный столик с диапазоном перемещения 70×50 мм и препаратоводителем позволяет точно позиционировать образец и возвращаться к нужному участку препарата по координатам. Коаксиальная фокусировка с рукоятками грубой (25 мм хода) и тонкой (шаг 0,002 мм) наводки расположена с обеих сторон штатива — удобно работать любой рукой. Точность тонкой фокусировки 2 микрометра критична на больших увеличениях, где глубина резкости составляет доли микрометра.

Область применения

Микроскоп предназначен для лабораторных и медицинских исследований: гистологический анализ тканей, микробиологические посевы, клинические анализы крови и мочи, контроль качества в фармацевтике, учебные занятия в медицинских и биологических вузах. Конденсор с числовой апертурой 1,25 и иммерсионный объектив 100× обеспечивают разрешающую способность около 0,27 мкм — этого достаточно для визуализации бактерий, ядер клеток, внутриклеточных структур и других объектов субмикронного размера.

Конструкция и технологии

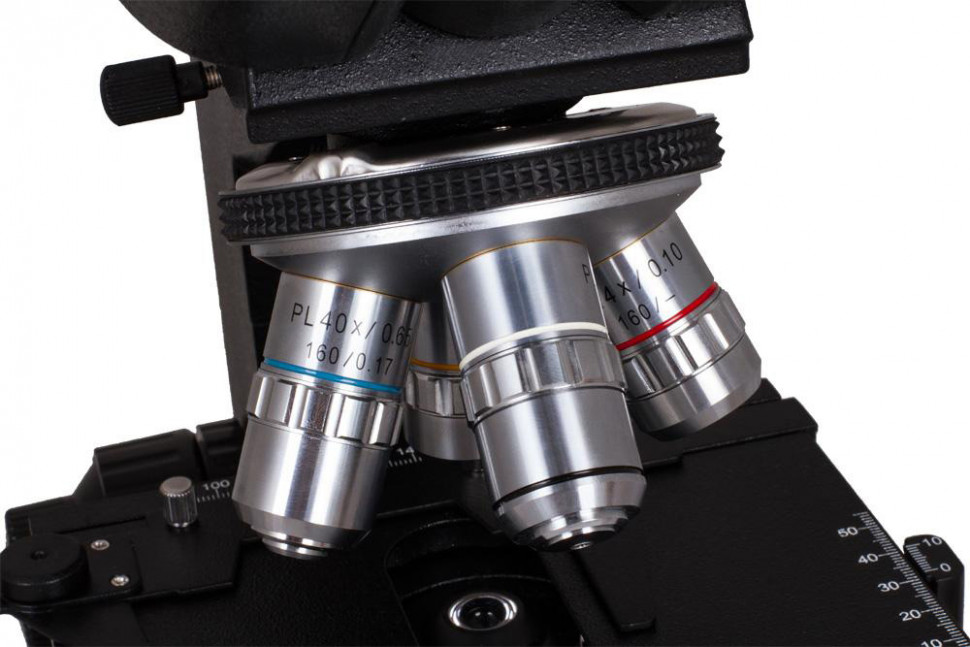

Планахроматические объективы 4×, 10×, 40×s и 100×s (масляный) корректируют как хроматическую аберрацию, так и кривизну поля зрения: изображение остаётся резким и плоским от центра до краёв. Это важно при документировании и сканировании препарата — не требуется перефокусировка при перемещении по полю. Объективы 40× и 100× подпружинены: при случайном контакте с препаратом передняя линза отодвигается вверх, защищая оптику от повреждения. Объектив 100× работает с иммерсионным маслом — капля масла между покровным стеклом и передней линзой устраняет преломление на границе стекло-воздух и повышает числовую апертуру до значений, недостижимых для сухих систем.

Освещение по Кёлеру обеспечивает равномерное освещение поля зрения без паразитных бликов, теней от нити лампы или краёв диафрагм. Система включает полевую диафрагму (ограничивает освещаемую область) и апертурную ирисовую диафрагму конденсора (регулирует угол освещения и контраст). Правильная настройка освещения по Кёлеру — обязательное условие для критической микроскопии на больших увеличениях и фотодокументирования. Конденсор Аббе с числовой апертурой 1,25 согласован с апертурой иммерсионного объектива 100× и обеспечивает максимальное разрешение системы.

Галогенная лампа создаёт непрерывный спектр с цветовой температурой около 3000 К — тёплый свет, комфортный для визуального наблюдения. Яркость регулируется плавно. В комплекте три светофильтра (синий, зелёный, жёлтый) для изменения спектрального состава: синий фильтр приближает цветовую температуру к дневному свету, зелёный повышает контраст для красных и фиолетовых красителей, жёлтый — для синих. Зеркало под столиком позволяет работать с естественным освещением без электросети — полезно в полевых условиях или при отсутствии стабильного питания.

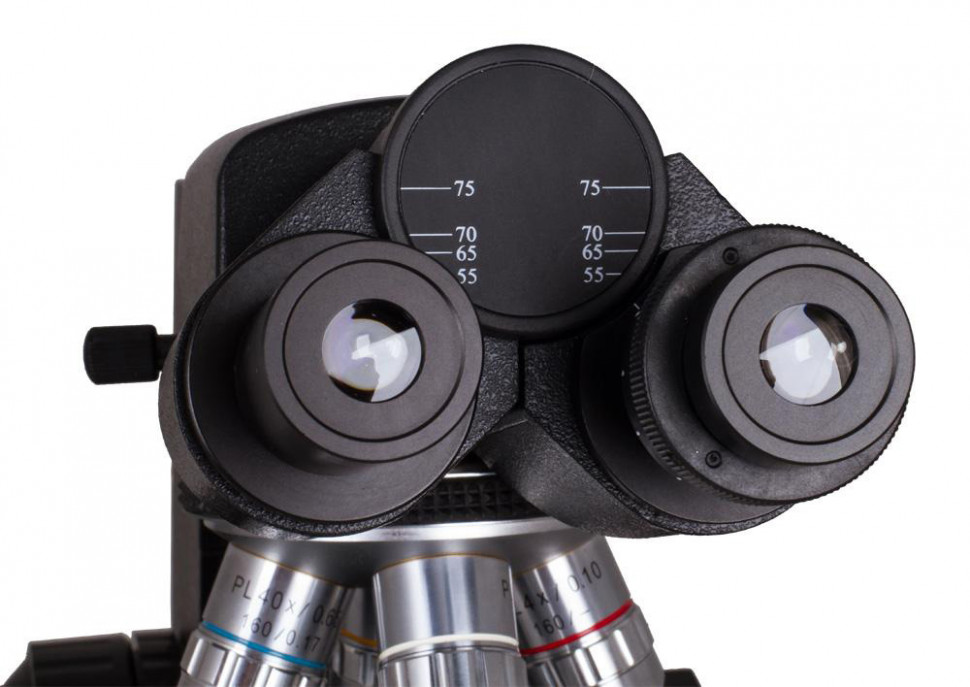

Бинокулярная насадка с углом наклона 30° снижает нагрузку на шею и спину при длительной работе. Насадка поворачивается на 360° вокруг оптической оси — удобно для совместного просмотра или смены положения без перемещения самого микроскопа. Межзрачковое расстояние регулируется в диапазоне 55–75 мм, диоптрийная коррекция ±5 диоптрий компенсирует разницу зрения между глазами.

Кому подойдет

Микроскоп ориентирован на опытных пользователей, знакомых с техникой микроскопирования и пробоподготовкой. Подходит для клинико-диагностических лабораторий, микробиологических и гистологических служб, санитарно-эпидемиологических станций, научно-исследовательских институтов биологического и медицинского профиля, учебных лабораторий вузов. Прибор рассчитан на ежедневную интенсивную работу: металлический корпус, коаксиальная фокусировка, механический столик с препаратоводителем, освещение по Кёлеру — признаки лабораторного оборудования, а не учебного или любительского инструмента.

Что важно знать заранее

Микроскоп работает только с тонкими прозрачными препаратами. Непрозрачные объекты, толстые срезы, объёмные образцы недоступны — для них нужны стереомикроскопы или приборы отражённого света. Светлое поле требует предварительного окрашивания: неокрашенные живые клетки, бактерии или другие прозрачные структуры будут едва различимы. Для работы с неокрашенными образцами понадобится микроскоп с фазовым контрастом или тёмным полем — таких опций у данной модели нет.

Увеличение 2000× (объектив 100× и окуляр 20×) превышает предел полезного увеличения, определяемый разрешающей способностью объектива. При числовой апертуре 1,25 полезное увеличение не превышает 1250×: дальнейший рост кратности увеличивает размер изображения без прироста детализации. Окуляры 20× стоит использовать с объективами меньшей кратности или для специфических задач, где важен размер изображения, а не разрешение.

Иммерсионная микроскопия с объективом 100× требует навыка: нужно нанести каплю масла на покровное стекло, опустить объектив в масло, сфокусироваться, после работы тщательно очистить переднюю линзу объектива и препарат специальными салфетками и растворителем. Остатки масла на оптике снижают контраст и могут повредить просветляющие покрытия.

Настройка освещения по Кёлеру требует времени и понимания принципов работы системы. Без правильной юстировки конденсора, диафрагм и источника света качество изображения на больших увеличениях будет неоптимальным. Производитель указывает уровень сложности настройки как простой, но это относительно профессионального оборудования — пользователю всё равно потребуется инструкция и базовый опыт.

Комплектация

• Стойка микроскопа — металлическое основание, штатив, револьвер на 4 объектива, механический двухслойный столик с препаратоводителем, конденсор Аббе, галогенный осветитель, система питания
• Бинокулярная насадка — поворотная на 360°, угол наклона 30°, регулировка межзрачкового расстояния и диоптрий
• Планахроматические объективы — 4×, 10×, 40×s (подпружиненный), 100×s (масляный, подпружиненный)

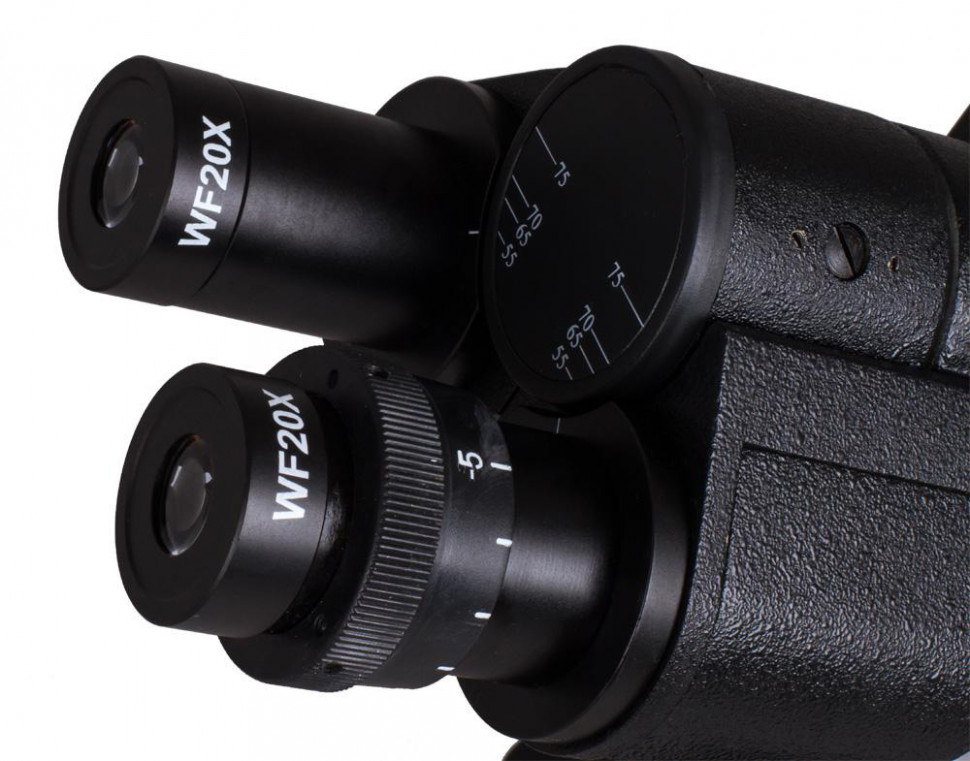

• Окуляры — WF10× (2 шт.), WF20× (2 шт.), диаметр трубки 23,2 мм
• Светофильтры — синий, зелёный, жёлтый для изменения спектра освещения и повышения контраста
• Флакон иммерсионного масла — для работы с объективом 100×
• Зеркало — альтернативный источник освещения при работе с естественным светом
• Запасная галогенная лампа — расходный элемент
• Сетевой адаптер, пылезащитный чехол, инструкция, гарантийный талон

Комплект достаточен для начала работы. Потребуются расходные материалы для пробоподготовки: предметные и покровные стёкла, красители, заключающие среды, салфетки и растворитель для очистки иммерсионного объектива.

Рекомендуемые аксессуары

Цифровая камера для окулярной трубки — установка вместо одного из окуляров позволяет выводить изображение на монитор, фотографировать и записывать видео. Производитель указывает совместимость с камерами Levenhuk. Предметные стёкла со шлифованными краями и покровные стёкла толщиной 0,17 мм — стандарт для объективов, рассчитанных на эту толщину покровного стекла. Набор для приготовления препаратов: предметные стёкла с лунками для жидких образцов, препаровальные иглы, пипетки. Иммерсионное масло — запас расходного материала для объектива 100×. Специальные салфетки и очиститель для оптики — обычные материалы оставляют волокна и царапают просветление.

Итог

Levenhuk 890B — микроскоп для лабораторной рутины с окрашенными препаратами в светлом поле. Планахроматы, освещение по Кёлеру, конденсор с числовой апертурой 1,25 и механический столик обеспечивают стабильное качество изображения и воспроизводимость результатов. Прибор не универсален: только проходящий свет, только светлое поле, только тонкие окрашенные препараты. Для более сложных задач — фазового контраста, флуоресценции, работы с живыми культурами — понадобится оборудование с дополнительными оптическими системами.
