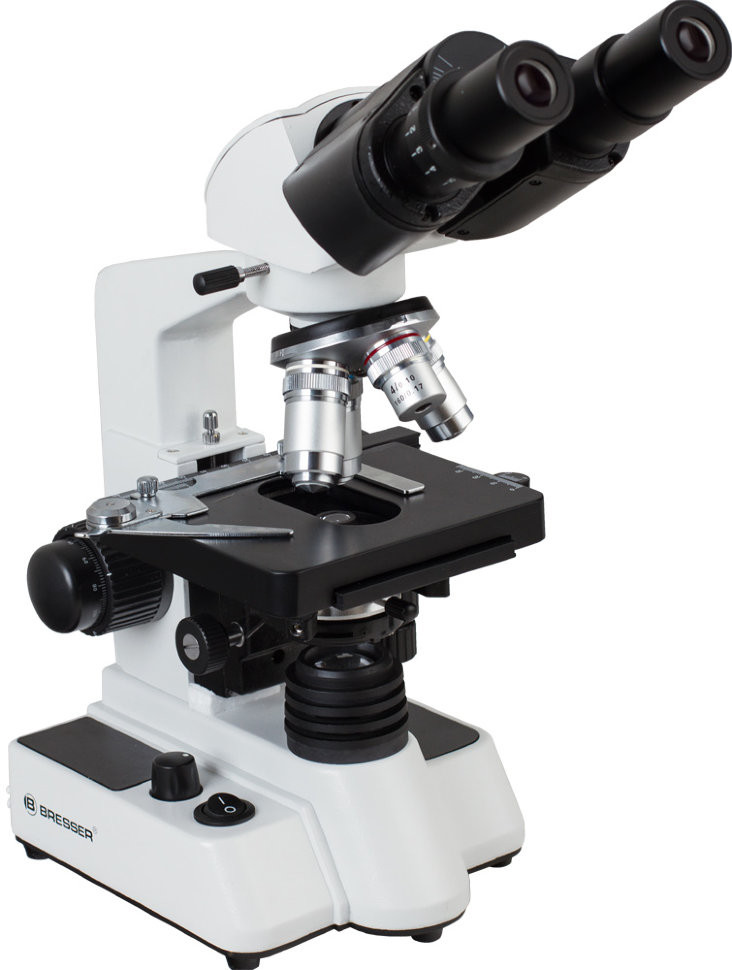

Микроскоп Bresser Researcher Bino

Bresser Researcher Bino — лабораторный бинокулярный микроскоп с иммерсией и координатным столиком

Bresser Researcher Bino — биологический микроскоп проходящего света с бинокулярной насадкой, предметным столиком с нониусом и увеличением до 1000 крат. Четыре ахроматических объектива, включая иммерсионный 100x с апертурой 1,25, конденсор Аббе с ирисовой диафрагмой и металлический корпус с коаксиальной фокусировкой делают прибор пригодным для регулярной лабораторной работы с постоянными и временными препаратами.

Что можно увидеть или сделать на практике

Что можно рассмотреть

Микроскоп позволяет изучать клеточное строение тканей животных и растений, микроорганизмы в культурах и биологических жидкостях, гистологические срезы, мазки крови. На малых увеличениях 40–100 крат видна общая структура препарата, распределение клеток, крупные включения. Объектив 40x с апертурой 0,65 обеспечивает разрешение около 0,5 мкм — этого достаточно для детального изучения ядер, клеточных стенок, внутриклеточных структур. Иммерсионный объектив 100x с числовой апертурой 1,25 даёт разрешение около 0,27 мкм, что позволяет различать мелкие бактерии, детали строения хромосом в метафазных пластинках, тонкую структуру эритроцитов и других форменных элементов крови. Увеличение 1000 крат при этой апертуре остаётся в диапазоне полезного — изображение увеличивается с сохранением детализации, без перехода в режим пустого увеличения.

Подготовка образцов

Метод светлого поля с проходящим светом требует, чтобы образец пропускал свет. Для работы нужны тонкие препараты на предметных стёклах: гистологические срезы толщиной 5–10 мкм, мазки, раздавленные капли культуральной жидкости или биоматериала, накрытые покровным стеклом. Окрашивание препаратов красителями (гематоксилин-эозин, по Граму, метиленовым синим) повышает контраст и упрощает визуализацию структур — неокрашенные прозрачные объекты в светлом поле видны слабо. Для иммерсионного объектива между покровным стеклом и фронтальной линзой наносится капля иммерсионного масла, входящего в комплект, — это устраняет потери света на границе стекло-воздух и реализует полную апертуру 1,25.

Формат работы

Наблюдение ведётся визуально через бинокулярную насадку. Оба глаза работают одновременно, нагрузка распределяется равномерно — это снижает утомляемость при многочасовых сеансах микроскопирования по сравнению с монокулярной схемой. Межзрачковое расстояние регулируется в диапазоне 53–75 мм под анатомию оператора, диоптрийная коррекция ±5 диоптрий на каждом окуляре компенсирует разницу зрения между глазами без необходимости снимать очки. Насадка наклонена на 30°, что обеспечивает естественное положение головы и шеи. Координатный столик с нониусом позволяет записывать точные координаты интересующих участков препарата и возвращаться к ним в любой момент — это важно при повторных измерениях, документировании находок или обучении, когда нужно показать конкретную структуру другому специалисту.

Конструкция и технологии

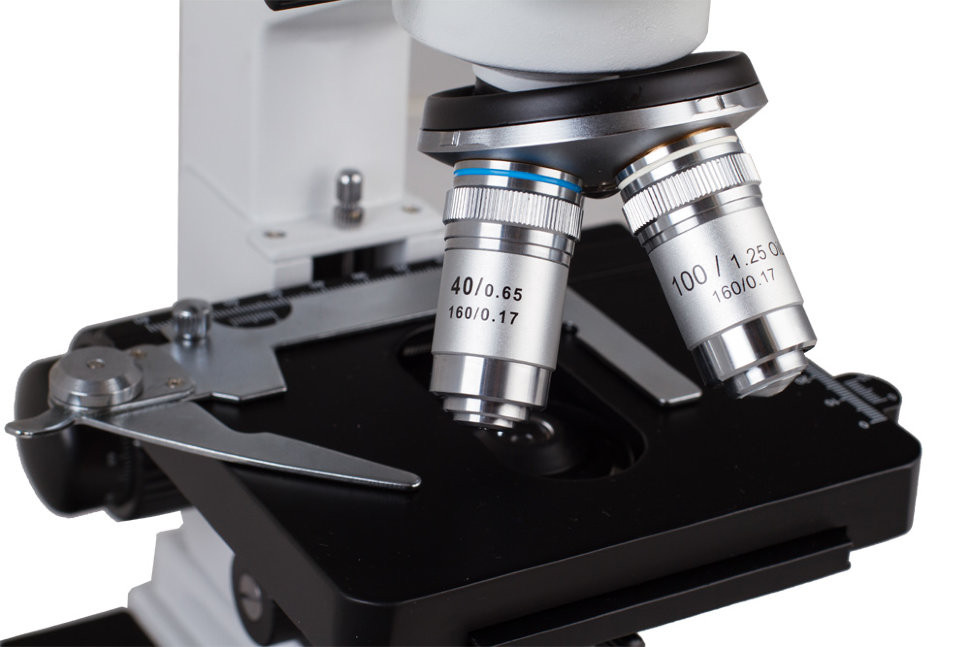

Четыре ахроматических объектива 4x, 10x, 40x и 100x закреплены в револьверном устройстве. Ахроматическая коррекция исправляет хроматическую аберрацию для двух длин волн и сферическую — для одной, обеспечивая резкое изображение в центре поля зрения без цветных ореолов. Числовые апертуры нарастают от 0,1 у объектива 4x до 1,25 у иммерсионного — это определяет разрешающую способность на каждом увеличении. Парные окуляры 10x с диаметром посадочной трубки 23,2 мм задают итоговые увеличения 40, 100, 400 и 1000 крат.

Конденсор Аббе фокусирует свет от нижней светодиодной подсветки на плоскость препарата. Ирисовая диафрагма в конденсоре регулирует диаметр светового пучка — прикрывая диафрагму, оператор повышает контраст изображения за счёт уменьшения паразитной засветки, но одновременно снижает разрешение; открывая, получает максимальную детализацию при достаточной освещённости. Яркость светодиодной подсветки регулируется плавно, что позволяет подобрать комфортный уровень для препаратов разной плотности и окраски. Светодиод даёт ровный белый свет без нагрева предметного столика, в отличие от галогенных ламп.

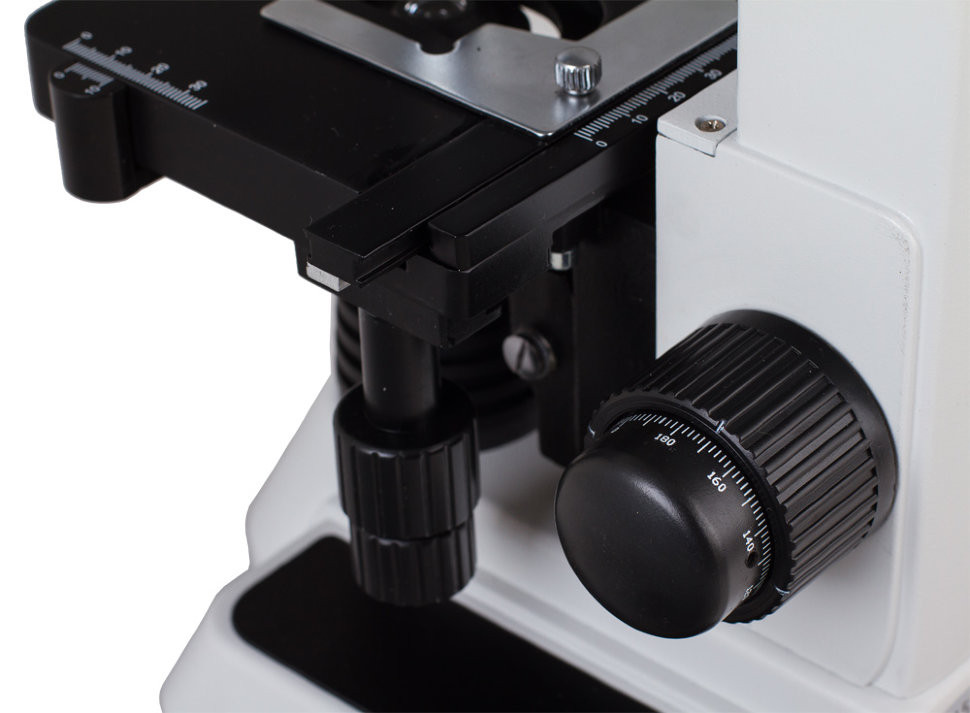

Фокусировка выполнена коаксиально: ручки грубой и тонкой наводки расположены на одной оси с обеих сторон корпуса. Грубая фокусировка перемещает тубус или столик на большое расстояние для первичного наведения резкости, тонкая обеспечивает подстройку с точностью до 200 мкм — этого достаточно для работы на объективе 100x, где глубина резкости составляет доли микрометра. Металлический корпус обеспечивает жёсткость конструкции и стабильность юстировки оптики при транспортировке и ежедневной эксплуатации.

Кому подойдет

Микроскоп ориентирован на учреждения и специалистов, где требуется регулярная работа с окрашенными препаратами на средних и высоких увеличениях. Клинико-диагностические лаборатории используют такие приборы для анализа мазков крови, мочи, других биологических жидкостей и тканей. Учебные лаборатории вузов медицинского и биологического профиля применяют их в практикумах по гистологии, цитологии, микробиологии, паразитологии. Научные лаборатории начального и среднего уровня, где не требуются специализированные методы контрастирования вроде фазового контраста или флуоресценции, получают достаточный функционал для морфологических исследований, оценки культур клеток, первичного скрининга образцов.

Бинокулярная насадка и эргономичные регулировки делают микроскоп пригодным для операторов, проводящих за прибором несколько часов подряд. Координатный столик с нониусом важен там, где ведётся систематическое изучение препарата с возвратом к конкретным участкам или требуется документировать координаты находок без фотофиксации. Иммерсионный объектив с апертурой 1,25 обеспечивает увеличение 1000 крат, необходимое для дифференциальной диагностики клеток крови, идентификации мелких бактерий, изучения хромосомных препаратов.

Что важно знать заранее

Bresser Researcher Bino работает в режиме светлого поля. Это значит, что неокрашенные прозрачные объекты — живые клетки без красителей, некоторые микроорганизмы, тонкие бесцветные структуры — будут видны слабо или не видны совсем. Для большинства задач это решается окрашиванием, но если планируется изучение живых культур без фиксации и окраски, потребуется микроскоп с фазовым контрастом или другим методом усиления контраста. Производитель указывает возможность дооснащения тёмнопольным конденсором — это расширит возможности, но потребует дополнительных затрат.

Иммерсионный объектив требует нанесения масла между покровным стеклом препарата и фронтальной линзой объектива. После работы масло необходимо удалять специальной салфеткой или ветошью, смоченной в растворителе для оптики, — засохшее масло ухудшает изображение и может повредить просветление линзы. Флакон иммерсионного масла входит в комплект, но расходуется, потребуется периодическое пополнение запаса.

Микроскоп питается от сети 220–240 В через адаптер переменного тока. Автономной работы нет — для выездных исследований или полевых условий прибор не подходит. Вес упакованного комплекта около 4,7 кг, сам прибор несколько легче, но всё равно это стационарное оборудование, не рассчитанное на частые перемещения.

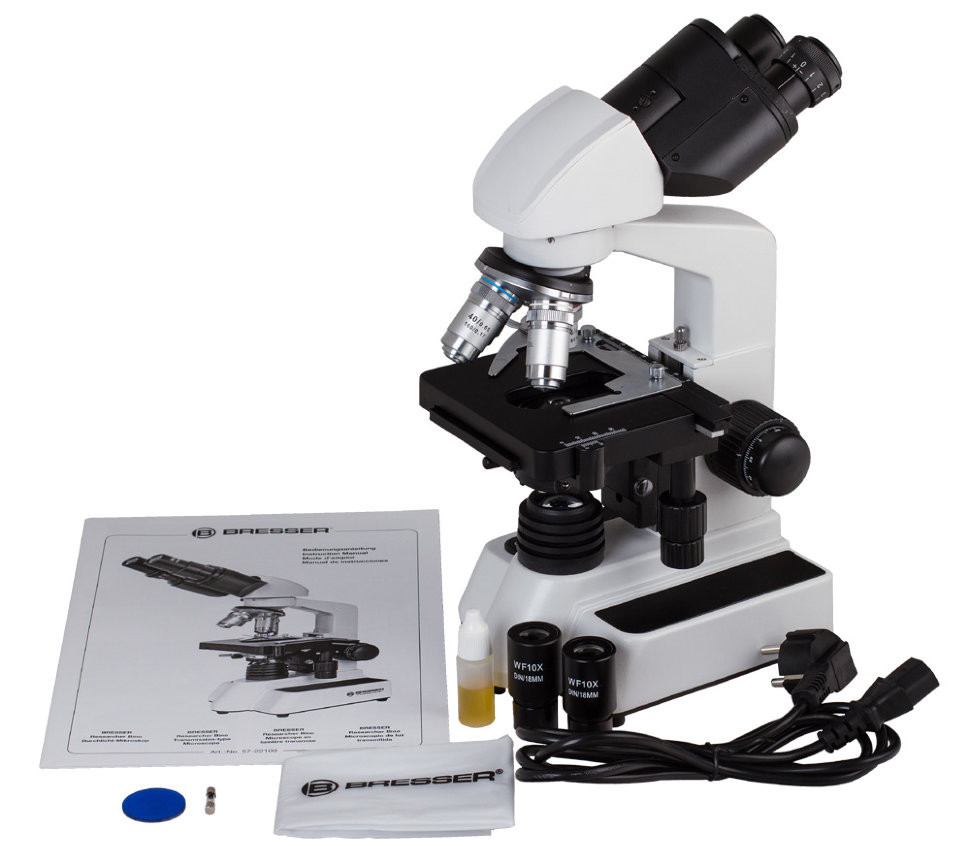

Комплектация

• Микроскоп с бинокулярной насадкой — корпус, тубус, предметный столик, фокусировочный механизм, подсветка
• Объективы 4x/0,1, 10x/0,25, 40x/0,65, 100x/1,25 — полный набор для диапазона увеличений от 40 до 1000 крат, включая иммерсионный объектив для максимального разрешения
• Окуляры 10x (парные) — для бинокулярного наблюдения
• Синий фильтр — устанавливается в световой путь для повышения контраста при работе с некоторыми красителями и улучшения цветопередачи
• Флакон иммерсионного масла — для работы с объективом 100x
• Защитный чехол — предохраняет прибор от пыли при хранении
• Сетевой адаптер, инструкция, гарантийный талон

Комплект включает всё необходимое для начала работы. Потребуются только предметные и покровные стёкла, красители и биологический материал для исследования. Координатный столик с препаратоводителем и нониусом, конденсор Аббе с ирисовой диафрагмой входят в конструкцию микроскопа.

Рекомендуемые аксессуары

Для расширения возможностей прибора можно докупить тёмнопольный конденсор — он заменяет штатный конденсор Аббе и позволяет наблюдать неокрашенные прозрачные объекты, которые в светлом поле не видны. Тёмное поле полезно для изучения живых бактерий, простейших, тонких волокон.

Окуляры с другой кратностью (например, широкоугольные 16x или 20x) изменят итоговое увеличение. При установке окуляров 16x максимальное увеличение достигнет 1600 крат, но превысит границу полезного увеличения для апертуры 1,25 — детализация не возрастёт, только размер изображения. Окуляры 5x или 6,3x, напротив, снизят увеличение и расширят поле зрения, что удобно при поиске объектов на препарате.

Предметные и покровные стёкла, наборы для приготовления препаратов, красители, иммерсионное масло в больших объёмах — расходные материалы, которые потребуются для регулярной работы. Калибровочная линейка (объект-микрометр и окуляр-микрометр) необходима, если планируются измерения размеров структур.

Итог

Bresser Researcher Bino — функциональный лабораторный микроскоп для рутинной работы с окрашенными препаратами в клинико-диагностических, учебных и научных лабораториях. Бинокулярная насадка с полным набором эргономических регулировок, координатный столик с нониусом, иммерсионный объектив с апертурой 1,25 и металлический корпус обеспечивают комфорт оператора, точность позиционирования и разрешение до 0,27 мкм на увеличении 1000 крат. Ахроматическая оптика и метод светлого поля ограничивают применение задачами, где достаточно стандартного контрастирования красителями, но для этого сегмента прибор предлагает сбалансированное сочетание возможностей и надёжности конструкции.
