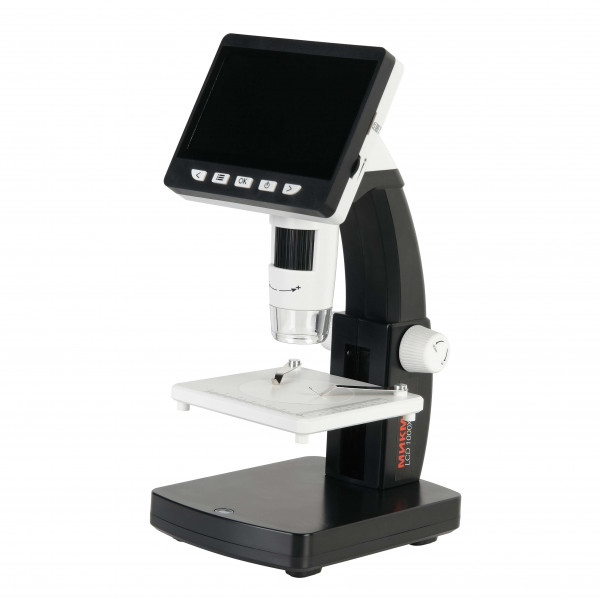

Цифровой микроскоп МИКМЕД LCD 1000Х 2.0

МИКМЕД LCD 1000Х 2.0 — цифровой микроскоп с встроенным монитором для изучения непрозрачных объектов

Цифровой микроскоп МИКМЕД LCD 1000Х 2.0 выводит изображение на встроенный 4,3-дюймовый LCD-экран, а не в окуляр. Прибор работает в отражённом свете и предназначен для исследования непрозрачных и полупрозрачных объектов: монет, минералов, электронных плат, насекомых, ювелирных изделий. Диапазон увеличения от 50 до 1000 крат формируется за счёт изменения рабочего расстояния объектива и электронного масштабирования изображения. Встроенный литий-ионный аккумулятор ёмкостью 1500 мАч обеспечивает до 4 часов автономной работы без подключения к сети.

Что можно увидеть или сделать на практике

Формат наблюдения

МИКМЕД LCD 1000Х 2.0 не имеет окуляра для прямого визуального наблюдения — изображение с 2-мегапиксельного CMOS-сенсора выводится на встроенный LCD TFT монитор размером 4,3 дюйма с разрешением 480×272 пикселя. Это позволяет наблюдать объект без напряжения глаз и делает микроскоп удобным для групповых занятий: все участники одновременно видят изображение на экране. При необходимости прибор можно подключить через micro HDMI к внешнему монитору или телевизору для просмотра на большом экране с более высоким разрешением. Такой формат работы отличается от классических микроскопов с окуляром, где наблюдатель смотрит непосредственно в оптическую систему.

Съёмка и измерения

Встроенная камера записывает видео в форматах AVI и MP4 с разрешением 1280×720 пикселей при 30 кадрах в секунду и сохраняет фотографии в формате JPEG с разрешением до 1920×1080 пикселей. Все данные записываются на карту памяти micro SD, установленную в слот на корпусе монитора, без необходимости подключения к компьютеру. При подключении через USB 2.0 к ПК с соответствующим программным обеспечением появляются дополнительные возможности: систематизация файлов, управление балансом белого и экспозицией, измерение размеров объектов после калибровки. Разрешение 2 Мп сенсора определяет детализацию цифрового изображения на экране, но итоговая резкость также зависит от качества оптической системы перед сенсором — ахроматический объектив из оптического стекла обеспечивает базовую коррекцию хроматических аберраций.

Что можно рассмотреть

Микроскоп оснащён кольцевым осветителем отражённого света из 8 белых светодиодов, расположенных вокруг объектива. Такая конфигурация освещения позволяет исследовать непрозрачные и полупрозрачные объекты без специальной пробоподготовки: монеты, минералы, кристаллы, насекомых, поверхность печатных плат, элементы пайки, ювелирные изделия, текстильные волокна. Свет падает сверху на образец и отражается обратно в объектив, поэтому объект должен иметь достаточно светлую или контрастную поверхность. Рабочее расстояние от 0 до 40 мм даёт возможность размещать под объективом относительно крупные предметы. В отличие от биологических микроскопов проходящего света, МИКМЕД LCD 1000Х 2.0 не предназначен для изучения тонких прозрачных препаратов на предметных стёклах — у него нет нижнего освещения, проходящего сквозь образец.

Конструкция и технологии

Микроскоп установлен на прямом штативе из ударопрочного ABS-пластика с устойчивым основанием. Оптическая головка с объективом, камерой и LED-монитором закреплена неподвижно в верхней части штатива. Предметный столик размером 95×95 мм перемещается в вертикальном направлении с помощью зубчато-реечного механизма на величину до 60 мм. Изменение увеличения происходит за счёт изменения расстояния между объективом и образцом: чем ближе объект к объективу, тем выше оптическое увеличение. После изменения расстояния изображение фокусируется вручную вращением рифлёного барабана на корпусе. Дополнительно доступно электронное масштабирование через кнопки меню на мониторе, однако такое увеличение не добавляет новых деталей, а лишь растягивает уже полученное изображение.

Предметный столик оснащён пружинными фиксаторами для закрепления образца и шкалами по осям X и Y для точного позиционирования. Перемещение столика можно заблокировать, чтобы предотвратить самопроизвольное опускание во время работы с тяжёлыми объектами. Объектив закрыт прозрачной защитной юбкой, которая предохраняет линзы и образец от случайных повреждений и не создаёт затемнения при использовании внешних источников света.

Яркость кольцевого LED-осветителя регулируется плавно от 0 до 100% с помощью колёсика на корпусе монитора. Светодиоды имеют спектр излучения, близкий к дневному свету, что способствует корректной цветопередаче при фото- и видеосъёмке и упрощает настройку баланса белого. Питание микроскопа — осветителя, камеры и монитора — осуществляется от встроенного Li-Ion аккумулятора или через USB-порт при подключении к компьютеру или сетевому адаптеру.

Кому подойдет

МИКМЕД LCD 1000Х 2.0 подойдёт школьникам и студентам для лабораторных работ по биологии, физике и химии, когда требуется рассматривать непрозрачные объекты и демонстрировать изображение группе. Микроскоп удобен для домашнего обучения и самостоятельных исследований: автономная работа от аккумулятора позволяет использовать прибор в любом месте без привязки к розетке. Коллекционеры минералов, монет, марок и насекомых получают возможность не только рассматривать детали, но и сохранять изображения для каталогизации. Любители электроники смогут исследовать печатные платы, паяные соединения и микросхемы с увеличением, достаточным для оценки качества пайки и поиска дефектов. Ювелирам-любителям микроскоп пригодится для осмотра камней, огранки и мелких деталей изделий.

Прибор ориентирован на пользователей, которым важнее простота настройки и групповой просмотр на экране, чем максимальная оптическая детализация. Если требуется высокое разрешение для научных исследований или работа с тонкими прозрачными срезами биологических тканей, стоит рассмотреть классические лабораторные микроскопы проходящего света с окулярами и высокоапертурными объективами.

Что важно знать заранее

Заявленный диапазон увеличения 50–1000 крат складывается из оптического увеличения объектива и электронного масштабирования изображения. Электронное увеличение не повышает реальную детализацию — оно только растягивает картинку, которую сформировала оптическая система. Практическая детализация определяется разрешением 2-мегапиксельного сенсора и качеством ахроматического объектива. Для учебных задач и любительских исследований этого достаточно, но для профессиональной работы, требующей высокой резкости, такого уровня может быть недостаточно.

Встроенный монитор имеет разрешение 480×272 пикселя — это невысокий показатель по современным меркам. Для комфортного просмотра мелких деталей рекомендуется подключать микроскоп через micro HDMI к внешнему монитору или телевизору с более высоким разрешением. Кабель micro HDMI в комплект не входит и приобретается отдельно.

Микроскоп работает только в отражённом свете и не оснащён нижним проходящим освещением. Это означает, что классические биологические препараты — тонкие окрашенные срезы тканей на предметных стёклах — рассмотреть не удастся. МИКМЕД LCD 1000Х 2.0 предназначен для изучения поверхности непрозрачных объектов, а не внутренней структуры прозрачных образцов.

Рабочее расстояние от объектива до образца составляет от 0 до 40 мм. При максимальном увеличении зазор между объективом и объектом минимален, что требует аккуратности при работе с хрупкими или ценными образцами. При минимальном увеличении расстояние позволяет размещать под объективом относительно крупные предметы, но освещённость объекта снижается, и может потребоваться дополнительная внешняя подсветка.

Комплектация

• Микроскоп МИКМЕД LCD 1000Х 2.0 — прямой штатив с оптической головкой, встроенными камерой, монитором, LED-осветителем и аккумулятором.
• USB-кабель — для подключения к компьютеру и зарядки аккумулятора.
• Салфетка для ухода за оптикой — для очистки линз объектива и защитной юбки.
• Набор готовых микропрепаратов (2 шт.) — демонстрационные образцы для первого знакомства с прибором.
• Руководство по эксплуатации, гарантийный талон.

Комплектация достаточна для начала работы. Для подключения к внешнему монитору или телевизору потребуется приобрести кабель micro HDMI — HDMI отдельно. Карта памяти micro SD для записи фото и видео также не входит в комплект и приобретается дополнительно.

Рекомендуемые аксессуары

Карта памяти micro SD — необходима для записи фото и видео непосредственно с микроскопа без подключения к компьютеру. Рекомендуется карта объёмом от 8 ГБ класса скорости не ниже Class 10 для комфортной записи видео в разрешении 1280×720.

Кабель micro HDMI — HDMI — пригодится для вывода изображения на внешний монитор или телевизор с большей диагональю и разрешением, что существенно повышает удобство детальной работы.

Калибровочный слайд — специальная шкала с известными делениями, необходимая для точной калибровки программного обеспечения перед измерением линейных размеров объектов. Без калибровки измерения будут неточными.

Дополнительные объекты для исследования — коллекции минералов, насекомых, монет, образцы тканей или электронных компонентов, в зависимости от области применения микроскопа.

Итог

Цифровой микроскоп МИКМЕД LCD 1000Х 2.0 — доступный учебный прибор для изучения непрозрачных объектов в отражённом свете. Встроенный монитор, автономная работа от аккумулятора и возможность записи фото и видео делают его удобным инструментом для школьного обучения, домашних исследований и коллекционирования. Прибор не заменит классический биологический микроскоп проходящего света и не обеспечит профессионального уровня детализации, но для базовых задач и групповых занятий его возможностей достаточно. Простота настройки, компактность и мобильность — главные преимущества модели.
