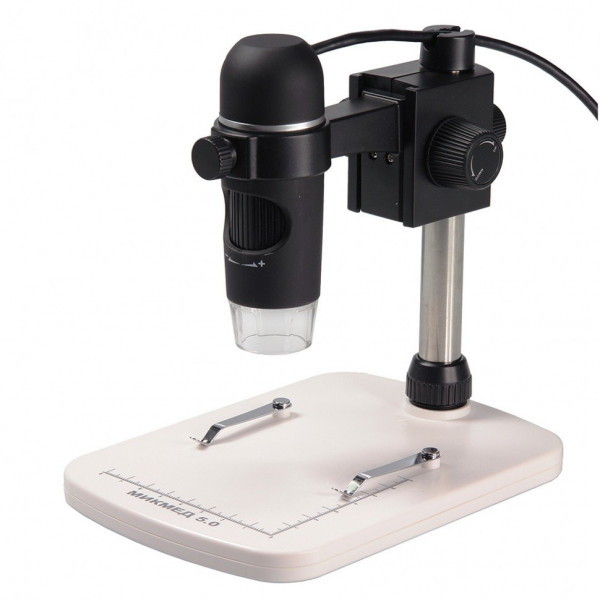

Цифровой USB-микроскоп со штативом МИКМЕД 5.0

Цифровой USB-микроскоп со штативом МИКМЕД 5.0 — наблюдение непрозрачных объектов на экране с увеличением до 300 крат

МИКМЕД 5.0 — цифровой микроскоп отражённого света для изучения непрозрачных объектов с выводом изображения на монитор компьютера. Прибор работает в диапазоне увеличений от 10 до 300 крат, оснащён цветным CMOS-сенсором разрешением 5 мегапикселей и ахроматическим объективом. Конструкция позволяет использовать микроскоп как на металлическом штативе, так и в ручном режиме. Питание камеры и встроенного светодиодного осветителя — через один USB-кабель.

Что можно увидеть или сделать на практике

Формат наблюдения

МИКМЕД 5.0 не имеет окуляра для визуального наблюдения — изображение с сенсора передаётся напрямую на экран компьютера через USB 2.0. Такой формат работы исключает необходимость долго смотреть в окуляр и позволяет одновременно видеть картинку нескольким людям, что удобно для обучения или совместного обсуждения. Встроенное программное обеспечение MicroCapture Plus выводит изображение в реальном времени с частотой 30 кадров в секунду при разрешении 1280×960 точек. Зависимость от компьютера — особенность всех USB-микроскопов: без подключения к ПК прибор не работает.

Съёмка и измерения

Микроскоп записывает фотографии в форматах JPEG и BMP с выбором разрешения от 1,3 до 5 мегапикселей (максимум — 2592×1944 точки). Видео сохраняется в формате AVI с разрешением 1280×960 и частотой 30 к/с. Встроенный микрофон позволяет записывать звуковое сопровождение синхронно с видеорядом, что полезно для учебных роликов с комментариями. Программа MicroCapture Plus содержит инструменты для измерения линейных размеров объектов на экране после калибровки, управления балансом белого и экспозицией, систематизации файлов и формирования отчётов. В комплекте поставляется калибровочный слайд для точной настройки измерительных функций.

Что можно рассмотреть

Отражённый свет и отсутствие необходимости в прозрачных препаратах делают МИКМЕД 5.0 инструментом для изучения непрозрачных объектов: монет, минералов, насекомых, электронных плат, паяных соединений, ювелирных изделий, текстиля, поверхности бумаги и печатных материалов. Диапазон увеличения от 10 до 300 крат охватывает как общий осмотр крупных деталей, так и изучение мелких элементов структуры. Для биологических прозрачных препаратов на предметных стёклах этот микроскоп не подходит — проходящего света снизу в конструкции нет.

Конструкция и технологии

Оптическая система построена на трёхкомпонентном ахроматическом объективе с линзами из оптического стекла. Ахроматическая коррекция устраняет основные цветовые искажения (хроматическую аберрацию) для двух длин волн спектра, что обеспечивает приемлемую резкость и цветопередачу для любительских и учебных задач. В сочетании с 5-мегапиксельным CMOS-сенсором с фильтром Байера система формирует цветное изображение, но итоговая детализация определяется не только разрешением сенсора, но и качеством объектива перед ним — ахроматы уступают планахроматам и апохроматам по контрасту и резкости на краях поля зрения.

Фокусировка реализована в двух режимах. Грубая настройка выполняется перемещением корпуса микроскопа вверх-вниз по штативной стальной штанге с фиксацией рукояткой. Тонкая фокусировка — вращением рифлёного барабанчика на корпусе, который перемещает объектив в винтовой оправе. Ограничитель хода предотвращает столкновение объектива с образцом при резком опускании. Изменение увеличения происходит плавно, без смены объективов — достаточно изменить расстояние между микроскопом и объектом: чем ближе объектив, тем выше увеличение, и наоборот.

Осветитель состоит из восьми белых светодиодов, расположенных по кольцу вокруг объектива. Кольцевая схема обеспечивает равномерное освещение без резких теней, которые могли бы исказить измерения размеров или создать ложные контрастные детали. Яркость регулируется плавно от 0 до 100 процентов, что позволяет подобрать освещение под отражающую способность объекта. Спектр светодиодов близок к дневному свету, что упрощает настройку баланса белого в программе и обеспечивает естественную цветопередачу. Прозрачная защитная юбка вокруг осветителя не мешает при необходимости использовать дополнительные внешние источники света.

Основание штатива выполнено из пластика размером 165×118 мм и служит предметным столиком. На нём установлены пружинные держатели для фиксации препаратов и нанесена координатная шкала X/Y для позиционирования объекта. Микроскоп можно снять со штатива и использовать с рук — в этом случае рабочее расстояние увеличивается с 55 до 150 мм, что полезно для осмотра крупных или труднодоступных участков объектов. Компактные размеры корпуса (110×33 мм) и малая масса делают ручной режим работы удобным.

Кому подойдёт

МИКМЕД 5.0 предназначен для любителей, занимающихся коллекционированием монет, минералов, насекомых или драгоценных камней, где важна возможность детально рассмотреть и сфотографировать объект. Микроскоп подходит для работы с электроникой — пайки, осмотра печатных плат, контроля качества соединений — благодаря достаточному рабочему расстоянию и возможности манипулировать объектом на предметном столике. Реставраторы и мастера тонкого ремонта используют прибор для осмотра повреждений и контроля результата работы.

В учебных заведениях — школах, лицеях, кружках — микроскоп применяется для демонстрации структуры материалов, изучения насекомых и растений (внешнего строения, не внутренних срезов), минералогии. Групповой просмотр на большом экране и возможность записи видео с комментариями делают прибор удобным инструментом для объяснения материала. Для домашнего самообразования МИКМЕД 5.0 даёт доступ к микромиру без необходимости осваивать сложные настройки классического оптического микроскопа.

Что важно знать заранее

МИКМЕД 5.0 работает только в связке с компьютером — без подключения к ПК через USB изображение увидеть невозможно. Если вам нужен автономный прибор для наблюдения через окуляр, рассмотрите традиционные оптические микроскопы. Цифровой формат, напротив, удобен тем, кому важна фиксация результатов, измерения в программе или демонстрация изображения группе людей.

Микроскоп предназначен для непрозрачных объектов — монет, плат, насекомых, минералов. Для изучения прозрачных биологических препаратов (срезов тканей, клеток крови, микроорганизмов на предметных стёклах) требуется проходящий свет снизу, которого в МИКМЕД 5.0 нет. Если планируется работа с такими образцами, нужен биологический микроскоп с нижним осветителем.

Рабочее расстояние при установке на штативе составляет от 0 до 55 мм. Этого достаточно для большинства плоских и небольших объёмных объектов, но для осмотра крупных предметов или труднодоступных участков микроскоп придётся использовать с рук, где максимальное рабочее расстояние увеличивается до 150 мм.

Качество изображения определяется не только 5-мегапиксельным сенсором, но и ахроматическим объективом. Ахроматы — базовый уровень коррекции, они уступают более дорогим планахроматам и апохроматам по резкости на краях поля зрения и контрасту. Для учебных, любительских задач и хобби этого достаточно, но для исследовательских работ, требующих высокой детализации по всему полю, потребуется прибор с более качественной оптикой.

Комплектация

Микроскоп МИКМЕД 5.0 с USB-кабелем — основной блок с объективом, сенсором, осветителем, механизмом тонкой фокусировки и встроенным микрофоном.

Штативная стальная штанга с контргайкой — стойка для вертикального перемещения микроскопа с механизмом грубой фокусировки и ограничителем хода.

Основание штатива с пружинными зажимами — пластиковый предметный столик размером 165×118 мм с координатной шкалой X/Y и держателями для фиксации образцов.

Диск с программным обеспечением MicroCapture Plus — софт для просмотра в реальном времени, записи фото и видео, управления настройками камеры, калибровки, измерений размеров объектов, систематизации файлов и формирования отчётов.

Калибровочный слайд — эталонный образец с нанесённой шкалой для точной настройки измерительных инструментов программы.

Руководство по эксплуатации с пошаговой инструкцией по работе с микроскопом и программным обеспечением, гарантийный талон.

Комплект готов к работе сразу после сборки: нужно закрепить микроскоп на штативе, подключить USB-кабель к компьютеру и установить программу с диска. Дополнительные аксессуары для старта не требуются, но для точных измерений и отработки навыков полезно использовать калибровочный слайд из комплекта.

Рекомендуемые аксессуары

Набор образцов для микроскопии (монеты, минералы, насекомые, электронные платы) — если у вас нет готовых объектов для изучения, стандартные наборы позволят быстро начать работу и освоить возможности прибора.

Дополнительный источник внешнего света (настольная лампа с регулируемым гибким держателем) — полезен для подсветки под углом при работе с объектами сложной формы или высоким рельефом, где кольцевого освещения может быть недостаточно.

USB-удлинитель — если длина штатного кабеля ограничивает расположение микроскопа относительно компьютера.

Итог

МИКМЕД 5.0 — доступный цифровой USB-микроскоп для изучения непрозрачных объектов с увеличением от 10 до 300 крат и выводом изображения на экран компьютера. Ахроматический объектив и 5-мегапиксельный сенсор обеспечивают качество, достаточное для любительских, учебных задач и работы с электроникой. Кольцевое светодиодное освещение с регулировкой яркости, возможность использования со штатива и с рук, встроенная функция записи фото и видео с измерениями в программе делают прибор удобным инструментом для коллекционеров, радиолюбителей, мастеров ремонта и учебных заведений. Важно учитывать, что микроскоп требует подключения к компьютеру и не подходит для прозрачных биологических препаратов из-за отсутствия проходящего света.
