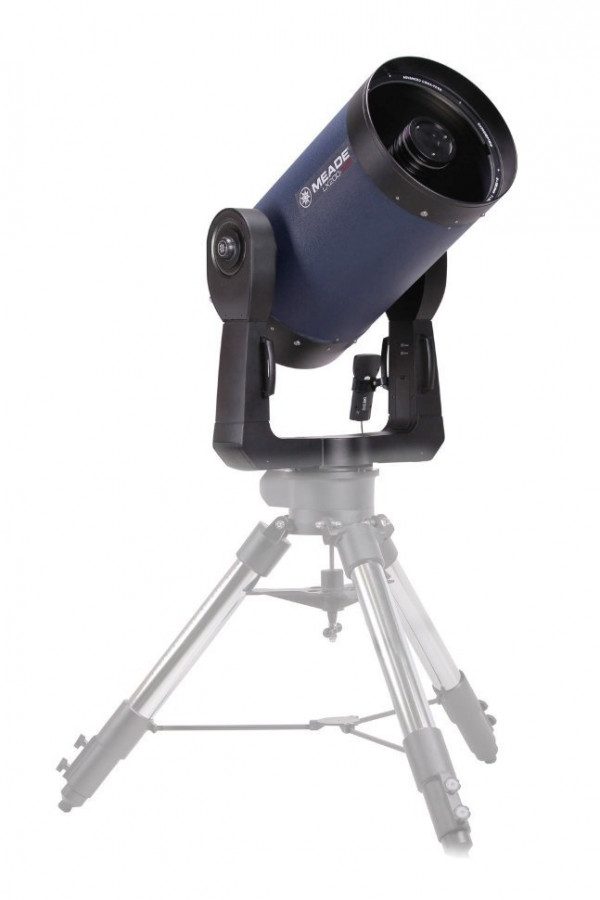

Телескоп MEADE 14" LX200-ACF f/10 (Шмидт-Кассегрен с исправленной комой)

Телескоп Meade 14" LX200-ACF f/10 UHTC без треноги — оптика Advanced Coma-Free и вилочная монтировка с GoTo

Meade LX200-ACF 14" — зеркально-линзовый телескоп с апертурой 356 мм, фокусным расстоянием 3556 мм и относительным отверстием f/10. Оптика построена по схеме Meade Advanced Coma-Free с покрытиями UHTC, труба стоит на моторизованной вилочной монтировке с GoTo и автонаведением. Эта позиция поставляется без треноги: опору подбирают отдельно, что логично для стационарной установки или когда подходящая опора уже есть.

Что можно увидеть или получить на практике

Луна

Теоретическое разрешение апертуры 356 мм — около 0,33 угловой секунды, но реальный потолок ставит атмосфера: в типичную хорошую ночь работаешь на уровне 0,8–1 угловой секунды, то есть различаешь детали порядка 1,5–2 км, а в короткие моменты спокойного воздуха — до 0,7–1 км. Это уже не уровень «кратеры и моря»: видны террасы на внутренних склонах Коперника и структура его центральной горки, мелкие кратеры на дне Платона, центральная борозда в Альпийской долине, система борозд Гигина, трещины на дне Гассенди, тонкая тень Прямой Стены у терминатора. При фокусном расстоянии 3556 мм окуляр 10 мм даёт около 356х — для такой апертуры это рабочее лунное увеличение, а не предельный режим.

Планеты

На Юпитере интерес представляют не сами полосы, а фестоны и тёмные продолговатые образования по краю экваториального пояса, разница оттенков зон, неоднородность внутри Большого Красного Пятна, прохождения теней спутников и сами спутники в виде крошечных дисков, а не точек. На Сатурне деление Кассини прослеживается по всему кольцу, а не только в ушках, на фоне диска читается полупрозрачное кольцо C, в спокойные ночи угадывается минимум Энке во внешней части кольца A, доступны пять-шесть спутников. Марс около противостояния показывает очертания Большого Сирта с сезонными изменениями, светлые облака у лимба, детали края полярной шапки, пылевые бури как размывание привычного рисунка. Уран и Нептун видны именно дисками с различимым цветом, рядом с Нептуном при хорошем небе берётся Тритон. Максимальное полезное увеличение для 356 мм — порядка 700х, но это свойство трубы в идеальных условиях: выше 350–450х новые детали обычно не появляются, изображение только теряет резкость.

Объекты дальнего космоса

Проницающая способность под тёмным небом — около 15-й звёздной величины, в городе примерно на две величины хуже. Апертура 356 мм разрешает шаровые скопления до самого ядра: M13 и M15 распадаются на звёзды в центре, а не только по краям. В M51 читаются спиральные рукава с узлами областей ионизованного водорода и перемычка к соседней галактике, в M82 — тёмные пылевые прожилки, в M33 отдельно выделяется туманность NGC 604. В планетарных туманностях проявляется внутренняя структура — неоднородности в NGC 6543, оболочка и перепад яркости в NGC 7662. Становятся доступны слабые члены галактических групп: в Квинтете Стефана различимы все пять компонентов. Главное ограничение здесь не яркость, а поле зрения: при фокусе 3556 мм даже самый длиннофокусный окуляр даёт поле порядка половины градуса, поэтому крупные протяжённые объекты вроде туманности Вуаль или Северной Америки целиком не помещаются — для них нужен фокальный редуктор либо отдельный короткофокусный инструмент.

Атмосфера и засветка

Закрытая труба такого диаметра требует термостабилизации: пока температура внутри не выровнялась, воздушные потоки размывают изображение на высоких увеличениях, поэтому телескоп лучше выносить заранее. Передняя коррекционная пластина склонна к росе — бленда или обогрев практически обязательны при наблюдениях до утра. Городская засветка поднимает яркость фона вместе с яркостью объекта, и апертура сама её не компенсирует: по эмиссионным туманностям помогают узкополосные фильтры, по галактикам выигрыш даёт только тёмное небо. По планетам большая апертура захватывает больше неспокойного воздуха, поэтому разница между средней и хорошей ночью на 356 мм чувствуется сильнее, чем на небольшом телескопе.

Конструкция и технологии

Advanced Coma-Free — апланатическая схема Meade: в отличие от классического Шмидт-Кассегрена она не даёт комы по краю поля, звёзды остаются точками, а не короткими запятыми. На визуале это видно с широкоугольными окулярами, в астрофотографии — на кадрах с крупной матрицей, где углы обычного Шмидт-Кассегрена портит кома. По характеру коррекции поле ближе к системам Ричи-Кретьен, но остаточная кривизна поля сохраняется, поэтому под большой сенсор может понадобиться корректор плоскости поля.

UHTC — многослойные покрытия с повышенным пропусканием по сравнению со стандартными. Эффект тонкий, но реальный: чуть больше яркости и контраста, и заметнее это на слабых объектах дальнего космоса и на пределе видимости деталей, чем на Луне.

f/10 при фокусе 3556 мм означает высокое увеличение с любым окуляром и крупный масштаб на матрице — конфигурация под планеты, Луну, двойные звёзды и съёмку компактных туманностей и галактик, а не под обзорные широкоугольные кадры. Вилочная монтировка с GoTo наводится по базе объектов автоматически и ведёт объект при наблюдении; в азимутальном режиме она удобна для визуала, но на длинных выдержках проявляется вращение поля, поэтому для съёмки нужен экваториальный клин. Из регулярного обслуживания — юстировка вторичного зеркала: на такой апертуре её ошибка сразу видна по планетам.

Кому подойдет

Телескоп для того, кто уже знает, какие задачи ставит, и готов работать с крупной системой: детальные планетные наблюдения, съёмка планет короткими выдержками, длиннофокусная съёмка компактных галактик и планетарных туманностей, разделение тесных двойных, наблюдения объектов на пределе видимости. Версия без треноги рассчитана на стационарное размещение — обсерватория, площадка с колонной, постоянное место, где телескоп не собирают заново каждый вечер. Если инструмент планируется регулярно выносить в одиночку, стоит заранее продумать, как труба с вилкой будет подниматься на опору. Для первого телескопа и для обзорных наблюдений широких звёздных полей такая конфигурация неудобна.

Что важно знать заранее

• Тренога не входит — опора приобретается отдельно и должна держать вилочную монтировку с трубой без заметных колебаний, иначе высокие увеличения теряют смысл.
• Термостабилизация — оптика раскрывается только после остывания трубы.
• Роса на коррекционной пластине — нужна бленда или обогрев.
• Вращение поля — при азимутальной установке длинные выдержки требуют экваториального клина.
• Узкое поле зрения — 3556 мм фокуса не дают работать по крупным протяжённым объектам без редуктора.
• Питание — моторизованной монтировке и GoTo нужен стабильный внешний источник на длинных сессиях.

Комплектация

• Оптическая труба Advanced Coma-Free 356 мм с покрытиями UHTC — апертура 356 мм, фокусное расстояние 3556 мм, f/10.
• Моторизованная вилочная монтировка с GoTo — автоматическое наведение по базе объектов и ведение за суточным вращением.
• Тренога — не входит, опора выбирается отдельно: штатная тренога серии или стационарная колонна.

Для начала работы к этой позиции нужны опора, набор окуляров и диагональное зеркало — без них наблюдать не получится. Следующими по приоритету идут средства против росы и, если планируется съёмка с выдержкой, экваториальный клин.

Рекомендуемые аксессуары

• Опора — тренога серии или стационарная колонна с запасом по жёсткости.
• Экваториальный клин — снимает вращение поля при длительных выдержках.
• Окуляры — короткофокусные под Луну и планеты, длиннофокусный для поиска и обзора.
• Диагональное зеркало — удобная поза при наблюдении в зените.
• Фокальный редуктор — расширяет поле и сокращает выдержку при съёмке.
• Узкополосные фильтры — вытягивают эмиссионные туманности из городского фона.
• Бленда или система обогрева — против росы на коррекционной пластине.

Сравнение

Относительно классического Шмидт-Кассегрена той же апертуры схема ACF выигрывает по краю поля: звёзды не вытягиваются в кому, что важнее для фотографии с крупной матрицей, чем для наблюдений в центре поля. Относительно комплектной версии с треногой оптика и монтировка здесь те же, разница только в опоре: вариант без треноги оправдан для стационарной установки или при уже имеющейся опоре, а если нужно готовое к выносу решение, комплект с треногой избавит от подбора.

Итог

Meade 14" LX200-ACF f/10 UHTC без треноги — длиннофокусная система с апертурой 356 мм для детальной работы по Луне, планетам и компактным объектам дальнего космоса, с автоматическим наведением и оптикой, свободной от комы по полю. Реализовать её возможности можно при двух условиях: жёсткая опора, которую нужно приобрести отдельно, и терпение к термостабилизации и погоде — по планетам этот инструмент сильнее зависит от состояния атмосферы, чем от собственных оптических пределов.
