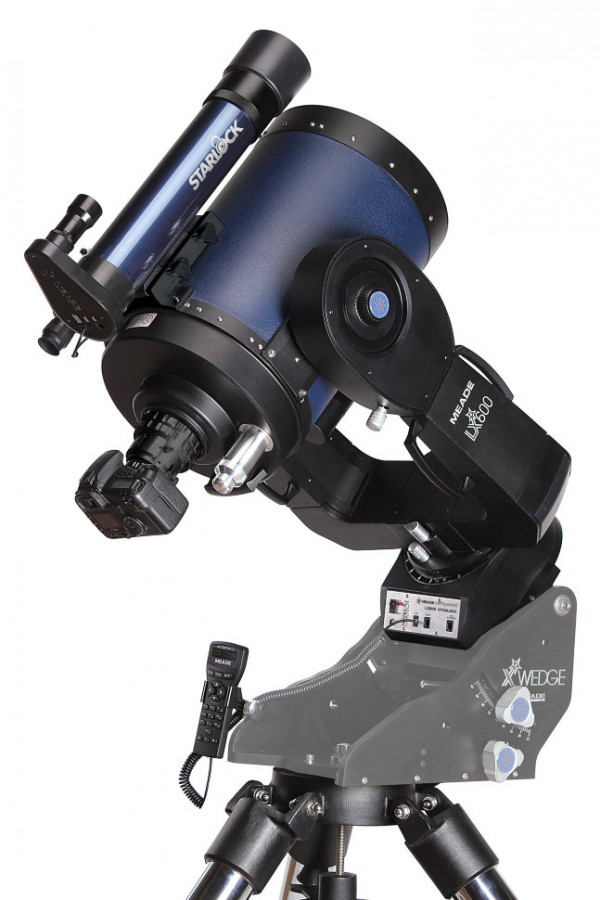

Телескоп MEADE 14" LX600-ACF f/8 с системой StarLock + тренога

MEADE 14" LX600-ACF f/8 с системой StarLock и стальной треногой — автогидирование для астрофотографии

Это компьютеризированный телескоп на светосильной оптике по схеме Advanced Coma Free (ACF) — модифицированный Шмидт-Кассегрен с асферическим вторичным зеркалом. Световой диаметр 356 мм при относительном отверстии f/8 даёт фокусное расстояние около 2850 мм: сочетание, рассчитанное на длиннофокусную съёмку с коротким временем накопления и на визуальные наблюдения с высоким увеличением. Заявленная разрешающая способность — 0,32 угловой секунды.

Что можно увидеть или получить на практике

Луна

Разрешение 0,32 угловой секунды соответствует деталям около 600 метров на лунной поверхности, но на практике предел задаёт атмосфера: в типичном спокойном воздухе (дрожание 0,8–2 угловые секунды) реально различимы структуры порядка 1,5–4 км, и лишь в короткие моменты штиля картинка подходит к километровому уровню. Что это даёт по сравнению с трубой вдвое меньшей апертуры: террасы на внутренних склонах Коперника и центральные горки крупных кратеров разбираются не как пятна, а как рельеф с тенями; видны мелкие кратерки на дне Платона, тонкие борозды — Прямая Стена, Долина Шрётера, борозда Гигина, — а также низкие купола в районе Мария, различимые только при скользящем освещении у терминатора. Такая детализация ощутима именно за счёт апертуры: света хватает, чтобы работать на увеличениях, где ограничением остаётся воздух, а не инструмент.

Планеты

На Юпитере при спокойной атмосфере видны не просто полосы, а структура внутри поясов: фестоны вдоль южной кромки северного экваториального пояса, тёмные «баржи», овалы, различимая внутренняя структура и оттенок Большого Красного Пятна; крупные спутники показываются мелкими дисками, а не точками, а их тени на диске планеты — с чёткой границей. На Сатурне деление Кассини прослеживается по всему кольцу, а не только у ушек, различимо полупрозрачное кольцо C на фоне диска и тень планеты на кольцах; в поле попадают и слабые спутники вплоть до Энцелада и Мимаса при благоприятном положении. На Марсе около противостояния разбираются очертания Большого Сирта и Солнечного озера, детали полярной шапки и её сезонное отступание, а также светлые облачные образования. Уран и Нептун показываются небольшими дисками с различимым цветом, Тритон доступен как слабая звёздочка рядом с Нептуном.

Объекты дальнего космоса

Апертура 356 мм переводит многие объекты из категории «туманное пятно» в категорию «структура». Шаровые скопления вроде M13 и M15 разрешаются на звёзды до самого ядра; в M51 при тёмном небе прослеживаются спиральные ветви и перемычка к спутнику; в M82 читается клочковатая структура и тёмные прожилки, в NGC 891 — сплошная пылевая полоса по всей длине галактики. Становятся доступны все члены Квинтета Стефана, слабые галактики в скоплениях, центральные звёзды планетарных туманностей и волокнистое строение Вуали. При этом f/8 и фокус около 2850 мм задают небольшое поле зрения: крупные протяжённые объекты целиком не помещаются, инструмент заточен под детальную работу по компактным целям, а не под обзор широких областей.

Атмосфера и засветка

Чем крупнее апертура, тем сильнее она чувствует турбулентность: 356 мм редко реализует свой предел полностью, и разница между посредственной и хорошей ночью здесь заметнее, чем на небольших трубах. Закрытая труба с корректором требует времени на выравнивание температуры — до начала съёмки на высоких увеличениях телескопу нужно дать выстояться. Городская засветка почти не мешает Луне и планетам, но напрямую съедает контраст слабых галактик, поэтому потенциал апертуры по дальнему космосу раскрывается за городом. Точность автогидирования StarLock до 1 угловой секунды тоже указана с оговоркой производителя о состоянии неба — это реальная зависимость, а не формальность.

Конструкция и технологии

Оптика ACF. Асферическое вторичное зеркало в схеме Шмидта-Кассегрена убирает кому по краю поля — той самой, из-за которой у классических Шмидт-Кассегренов звёзды на снимках вытягиваются в «запятые» к краю кадра. Для визуала это заметно на широкопольных окулярах, для съёмки — по всему кадру матрицы: правильная форма звёзд без дополнительного корректора.

Покрытия UHTC и просветление корректора. Оригинальное покрытие UHTC на обоих зеркалах и многослойное просветление линзового корректора повышают пропускание системы, что для трёхповерхностной закрытой схемы напрямую конвертируется в яркость слабых объектов и контраст изображения.

Главное зеркало из боросиликатного стекла. Материал с меньшим температурным коэффициентом, чем обычное стекло: крупное зеркало быстрее приходит к тепловому равновесию и меньше «плывёт» по форме при остывании воздуха ночью.

Фокусер Крейфорда. Отдельный узел точной фокусировки вместо подвижки главного зеркала: нет смещения изображения в момент наводки на резкость, что критично при съёмке на длинном фокусе и при работе на предельных увеличениях.

StarLock. Две гидирующие цифровые камеры, встроенные в систему управления и связанные с приводами на аппаратном уровне. Опорная звезда выбирается автоматически, отдельный гид, ноутбук и внешняя программа не нужны; заявленная точность ведения — до 1 угловой секунды. При установке вилки на экваториальный клин StarLock берёт на себя и полярную выставку.

Вилочная монтировка и AutoStar II. Вилка на стальной раздвижной треноге работает в альт-азимутальном режиме и разбирается на основание и блок приводов с трубой, что упрощает установку такого инструмента. Управление — AutoStar II с обширной базой объектов и обновлением через интернет, встроенными GPS, датчиками горизонта и магнитного склонения: начальная привязка к месту и времени проходит без ручного ввода координат.

Кому подойдет

Инструмент для тех, кто ведёт съёмку регулярно и хочет получить длинный фокус и большую апертуру без сборки гидирующего тракта из отдельных компонентов. Он оправдан, если есть постоянное или полупостоянное место установки: балкон, площадка на даче, павильон. Подойдёт и для детальной визуальной работы по Луне, планетам и слабым галактикам, если наблюдатель готов работать с крупной трубой и ждать её термостабилизации. Автоматика с GPS и базой объектов снимает необходимость самостоятельно ориентироваться по небу, поэтому телескоп освоит и наблюдатель без большого опыта настройки монтировок. Не лучший вариант для тех, кому нужна выездная мобильность или широкие обзорные поля.

Что важно знать заранее

В альт-азимутальном режиме вилка удобна для визуальных наблюдений, но для длительных выдержек нужен экваториальный клин X-Wedge — он приобретается отдельно. Поле зрения на фокусе около 2850 мм узкое: под обзорные задачи потребуется отдельный искатель или короткофокусная труба. Апертура 356 мм требовательна к атмосфере и к тепловому режиму — планируйте выстаивание телескопа. И это инструмент, который переносят по частям: даже с разборной монтировкой перестановка требует физического усилия и заранее подготовленного места.

Комплектация

• Оптическая труба 14" ACF f/8 — оптика с покрытием UHTC и фокусером Крейфордовского типа.
• Моторизованная вилочная монтировка — приводы по двум осям, разборная конструкция из основания и блока приводов.
• Стальная раздвижная тренога — опора с запасом жёсткости под трубу с навесным оборудованием.
• Система StarLock — две интегрированные гидирующие камеры и процессор автонаведения и гидирования.
• Система управления AutoStar II — база объектов, GPS, датчики горизонта и магнитного склонения.

Механическая и электронная части готовы к работе сразу. Для визуальных наблюдений в первую очередь докупают окуляры и диагональное зеркало с адаптером под двухдюймовые принадлежности, для съёмки — адаптер под фотокамеру или астрономическую камеру, а для длинных выдержек — экваториальный клин.

Рекомендуемые аксессуары

• Экваториальный клин — переводит вилку в экваториальный режим и снимает вращение поля при длительных выдержках.
• Окуляры двух групп — длиннофокусные для максимально возможного при f/8 поля зрения и короткофокусные для высоких увеличений по Луне и планетам.
• Адаптер под двухдюймовые принадлежности и диагональное зеркало — доступ к широкопольным окулярам и удобная поза при наблюдениях в зените.
• Моторизованный фокусировщик — наводка на резкость без касания трубы, что важно на длинном фокусе.
• Астрономическая камера или адаптер для фотокамеры со сменной оптикой — реализация потенциала ACF-оптики по полю кадра.
• Узкополосные светофильтры — работа по эмиссионным туманностям при засветке.

Сравнение

От классического Шмидт-Кассегрена той же апертуры модель отличают две вещи: асферическое вторичное зеркало ACF, убирающее кому по краю поля, и относительное отверстие f/8 вместо более распространённого f/10 — при равной апертуре это короче фокус, шире поле и меньше выдержка на тот же сигнал. От связки «труба плюс отдельный гид плюс ноутбук» LX600 отличается тем, что гидирование реализовано аппаратно внутри системы управления: меньше кабелей, настроек и точек отказа в поле. По сравнению с экваториальной монтировкой в базовой альт-азимутальной конфигурации установка проще и быстрее, но за длинные выдержки приходится доплачивать клином.

Итог

MEADE 14" LX600-ACF f/8 со StarLock — крупноапертурная система с длинным фокусом, скорректированным полем и встроенным автогидированием, рассчитанная на детальную съёмку и наблюдения с высоким увеличением. Она даёт разрешение, ограниченное скорее атмосферой, чем оптикой, и структуру в объектах, которые на меньших апертурах остаются бесформенными пятнами. Взамен требует стационарного места, времени на термостабилизацию и хорошего неба, а для длительных выдержек — экваториального клина.
