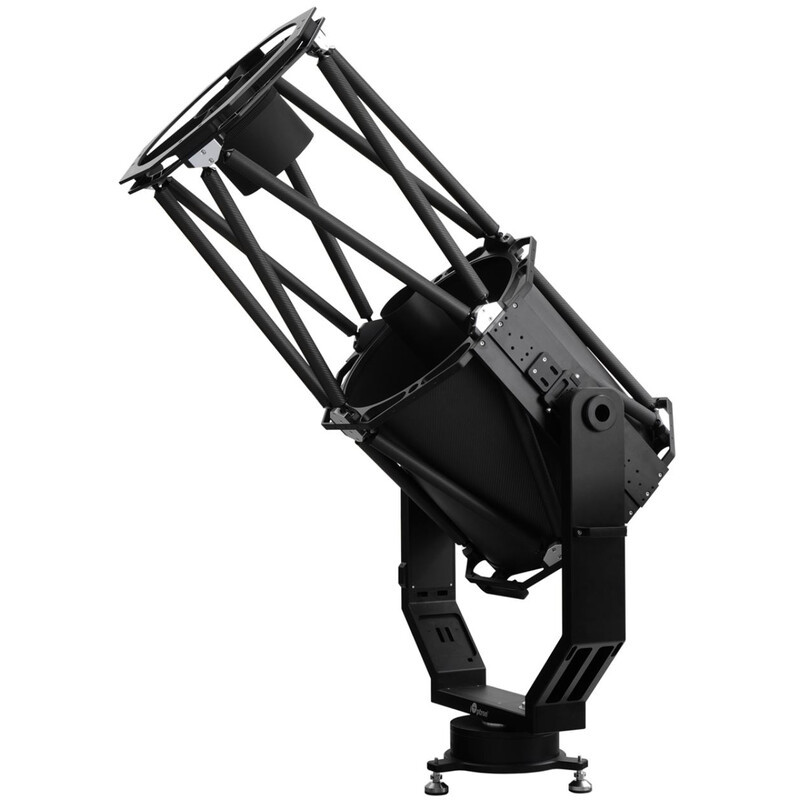

Телескоп Omegon 16" Ritchey-Chretien Pro RC 406/3250 Carbon Truss на альт-азимутальной гармонической монтировке iOptron HAZ130

Omegon 16" Ritchey-Chretien Pro RC 406/3250 Carbon Truss на iOptron HAZ130 — астрофотография и визуальные наблюдения

Комплект из 406-мм трубы схемы Ричи-Кретьен с ферменным корпусом из карбона и гармонической альт-азимутальной монтировки iOptron HAZ130. Фокусное расстояние 3248 мм при относительном отверстии f/8, разрешающая способность 0,28 угловой секунды, проницающая способность около 15,5 звездной величины. Это стационарный инструмент обсерваторного класса: общий вес 70 кг (труба 38 кг, монтировка 32 кг).

Что можно увидеть или получить на практике

Луна

Дифракционный предел 406-мм апертуры (0,28") соответствует деталям около 0,5 км на лунной поверхности, но на практике планку задает атмосфера: в хорошую ночь реально различимы объекты порядка 1,5–2 км, в редкие моменты успокоения воздуха — около 1 км. Этого хватает, чтобы работать не с крупными формами, а с их внутренней структурой: террасы и оползни на внутреннем валу Коперника, цепочки мелких кратеров на дне Платона, борозды Гигина и система тонких борозд Триснекера, центральная борозда вдоль Долины Альп, уступ Прямой Стены с различимым перегибом профиля. Именно этот уровень — тонкие борозды и мелкие кратеры-точки — отличает такую апертуру от инструментов вдвое меньше, где те же образования сливаются в общий рельеф.

Планеты

Запас по увеличению большой: полезный диапазон заявлен от 81 до 800 крат, и при спокойной атмосфере труба реально работает в верхней его части. На Юпитере доступна не сама полосность, а ее наполнение — фестоны и вихревые языки по кромке Северного экваториального пояса, темные овалы-«баржи», закрутка внутри Большого Красного Пятна, а Ганимед показывает не точку, а крошечный диск с намеком на разницу яркости деталей. На Сатурне деление Кассини прослеживается по всему обводу кольца, включая участки перед планетой, различимы полосы на диске и тень кольца на нем; щель Энке остается на самом пределе и лишь в исключительные ночи. На Марсе в противостояние видны полярная шапка с неровной кромкой, Большой Сирт, Эллада, Озеро Солнца, облачные образования и пылевые события. Уран показывает диск с потемнением к краю, и апертура позволяет уйти дальше — Титания и Оберон, а также Тритон у Нептуна лежат внутри проницающей способности инструмента.

Объекты дальнего космоса

Проницающая способность 15,5 величины открывает не «туманности и галактики вообще», а конкретный слой слабых объектов: шаровые скопления M13 и M15 разрешаются на звезды до самого ядра, в M51 видны спиральные ветви с узлами звездообразования и перемычка к соседней галактике, пылевые полосы NGC 4565 и M104 читаются как резкая линия, доступны все компоненты Квинтета Стефана и галактики скоплений 14–15 величины, различима центральная звезда «Гантели» M27 и внутренняя структура компактных планетарных туманностей на высоком увеличении. Обратная сторона длинного фокуса — узкое поле зрения: минимальное увеличение 81 крат не позволяет вместить крупные объекты вроде туманности Северная Америка или комплекса Вейл, инструмент рассчитан на мелкие и слабые цели.

Атмосфера и засветка

Труба целиком реализует свое разрешение только при спокойном воздухе: на 3248 мм фокуса дрожание изображения проявляется раньше, чем в коротких инструментах. Открытая ферменная конструкция здесь помогает — зеркала выравниваются с температурой воздуха быстро, без длительного ожидания. Городская засветка мало влияет на Луну и планеты, но по слабым галактикам съедает часть проницающей способности; отсутствие линзовых элементов в схеме позволяет свободно работать с узкополосными фильтрами и вести съемку в инфракрасном диапазоне.

Конструкция и технологии

Оба зеркала гиперболические, что убирает кому по полю, сферическую и хроматическую аберрации — изображение остается корректным до края кадра, а не только в центре. Подложка из кварцевого стекла с малым тепловым расширением сохраняет форму поверхности во время остывания, поэтому качество λ/12 RMS не теряется в первые часы работы. Покрытие — алюминий с защитным слоем диоксида кремния.

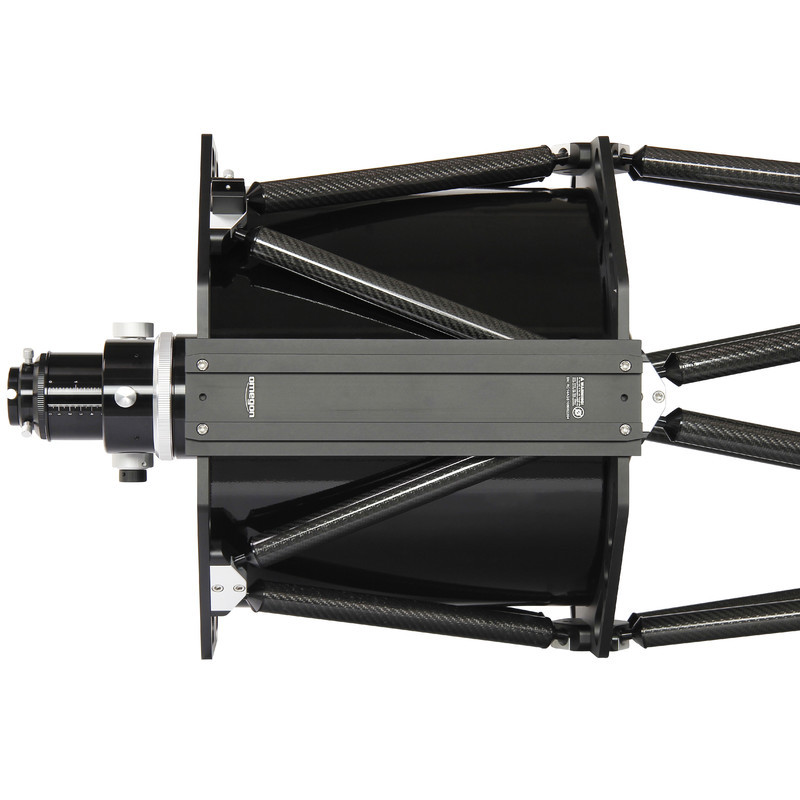

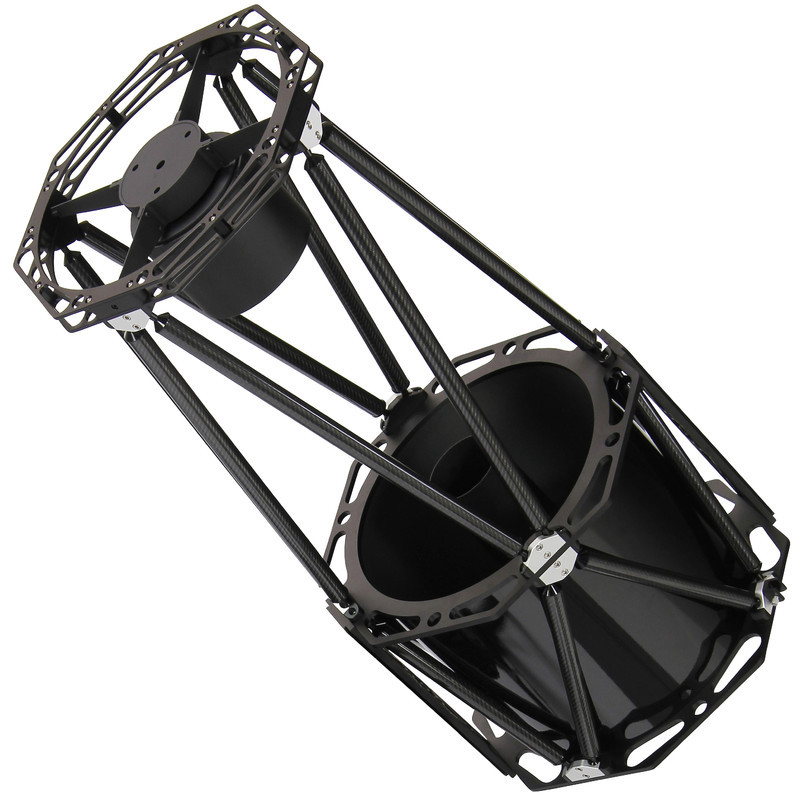

Главное зеркало закреплено неподвижно, фокусировка выполняется внешним 3-дюймовым монорельсовым узлом с двумя скоростями. Отсюда два практических следствия: нет сдвига изображения при наводке на резкость и нет провисания зеркала при смене положения трубы, а сам фокусер уверенно несет тяжелые камеры и корректирующие узлы. Ферма из углеродного волокна удерживает вторичное зеркало с малым температурным уходом фокуса и дает трубе 38 кг вместо существенно большего веса при закрытом корпусе. Экранирование вторичным зеркалом 47% — плата за такую схему: контраст на мелкомасштабных планетных деталях ниже, чем у неэкранированной оптики, но абсолютная апертура это компенсирует. Падение яркости к краю поля составляет всего 6% (яркость вне оси 0,94), что важно при съемке крупными сенсорами.

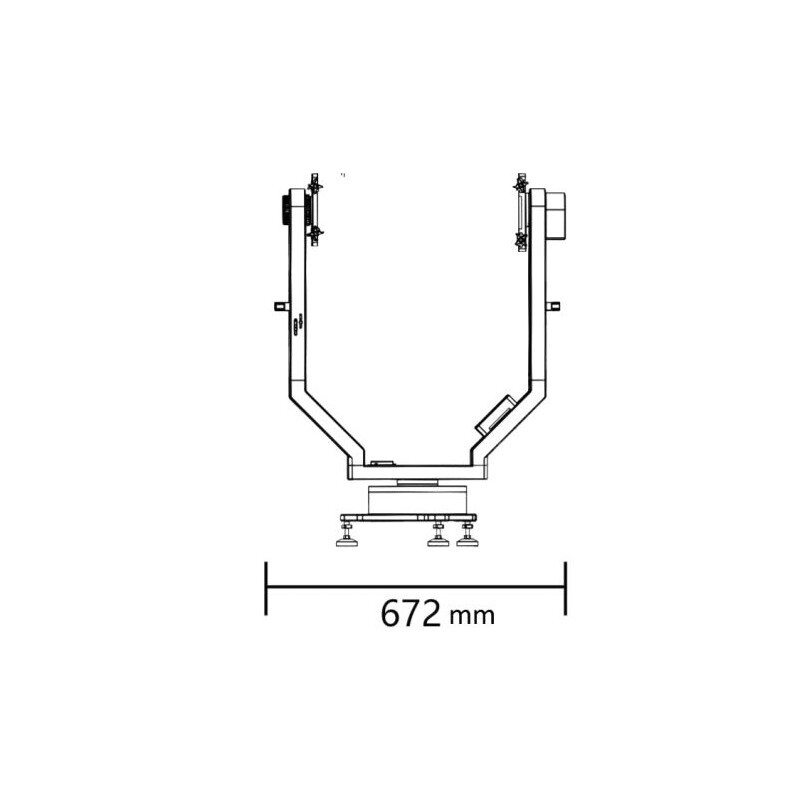

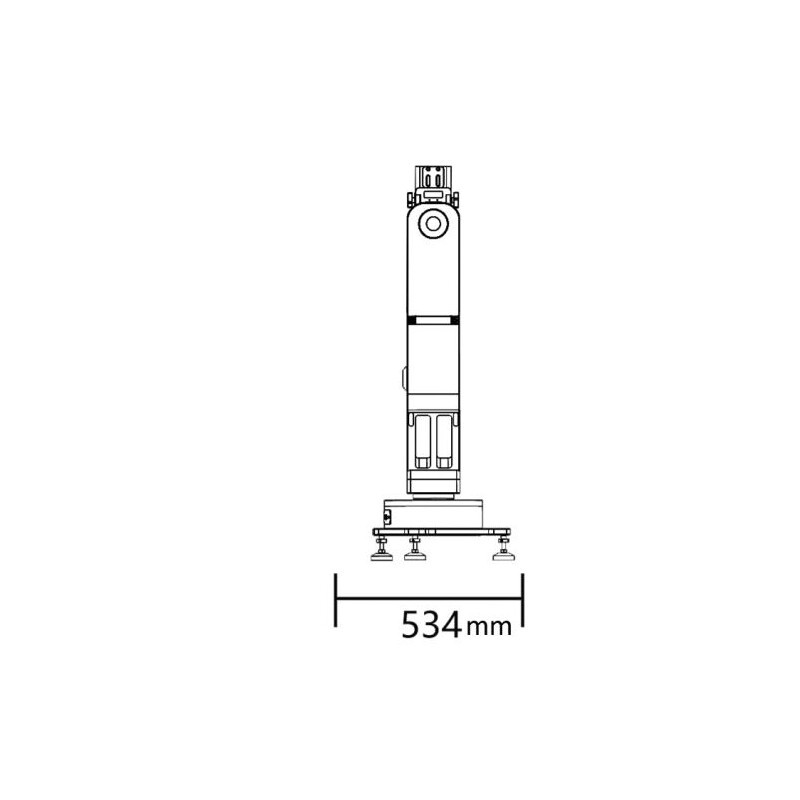

Монтировка HAZ130 построена на гармонических приводах с бесшумными шаговыми двигателями: такая передача держит несбалансированную нагрузку и не требует противовесов, поэтому вилка получается компактной при серьезной несущей способности. Цельнометаллическая вилка с ЧПУ-обработкой и две регулируемые пластины типа Losmandy принимают трубы диаметром до 20 дюймов. Фрикционный тормоз останавливает движение при отключении питания, диапазон хода — 180° по высоте и 360° по азимуту. Управление — пульт GoToNova 8411 с OLED-дисплеем, девятью скоростями и базой на 212 000 объектов, либо компьютер через USB 2.0 и ASCOM iOptron Commander. Есть встроенный GPS, порты USB, посадочные отверстия под мини-компьютер NUC и поддержка программ слежения за спутниками. Питание 12 В.

Кому подойдет

Инструмент для того, кто уже знает, что хочет получить: съемка галактик, компактных планетарных туманностей и малых полей на большом масштабе, планетное видео с высоким разрешением, наблюдение слабых объектов до 15,5 величины, работа по спутникам. Заявленный уровень подготовки — средний и продвинутый, и это честно: схему Ричи-Кретьен нужно уметь юстировать, а длинный фокус требует аккуратной работы с гидированием и фокусировкой. Хорошо ложится в стационарную площадку, домашнюю обсерваторию или общественную установку, где комплект собирается один раз.

Что важно знать заранее

Семьдесят килограммов в сборе — это не выездной телескоп; монтировку и трубу переносят отдельно и лучше вдвоем. Слежение азимутальное, поэтому поле в кадре медленно поворачивается: для длинных выдержек нужен деротатор поля, иначе придется работать серией коротких кадров со сложением. Открытая ферма пропускает боковой свет и не защищает зеркала от росы и пыли — светозащитный чехол на трубу практически обязателен при работе в засвеченном месте. Превышение полезного увеличения около 800 крат не добавляет деталей, а только размывает картинку, независимо от того, какой комбинацией окуляров он получен. Труба изготовлена в Китае, гарантия 2 года.

Комплектация

• Пульт GoToNova 8411 — автономное управление наведением и слежением, база 212 000 объектов, обновление прошивки через USB-C.
• Сетевой адаптер 12 В — питание монтировки от сети.
• Переходник на 2" — подключение окуляров формата 2" и присоединение фотокамеры.
• Переходник на 1,25" — работа с окулярами меньшего посадочного диаметра.

Оптико-механическая часть укомплектована полностью, а вот наблюдательная — нет: окуляры, диагональное зеркало, искатель и камера приобретаются отдельно. Для визуального старта в первую очередь понадобятся диагональ 2" и пара окуляров, для съемки — камера и, при длинных выдержках, деротатор поля.

Рекомендуемые аксессуары

Диагональное зеркало 2" — без него наблюдать в зенитной области неудобно. Длиннофокусный окуляр 2" для работы у нижней границы диапазона (около 81 крат) и короткофокусный для планет и Луны на высоком увеличении. Светозащитный чехол на ферму против паразитного света и росы. Деротатор поля — для выдержек, при которых поворот поля уже заметен. Узкополосные фильтры дают заметный выигрыш по туманностям при засветке, поскольку в схеме нет линзовых элементов. Мини-компьютер под штатные посадочные отверстия удобен для управления съемкой прямо на монтировке.

Сравнение

По сравнению с зеркально-линзовыми системами близкой апертуры здесь нет корректирующей пластины: остывание идет быстрее, инфракрасный диапазон открыт, отсутствует хроматизм привнесенных линз. По сравнению с Ньютоном того же относительного отверстия схема Ричи-Кретьен не требует корректора комы для съемки на крупный сенсор, но проигрывает в контрасте из-за экранирования 47%. Относительно экваториальной установки гармоническая альт-азимутальная монтировка выигрывает в компактности и отсутствии противовесов, но взамен вносит вращение поля, которое приходится учитывать при съемке.

Итог

Omegon 16" Ritchey-Chretien Pro RC 406/3250 Carbon Truss на iOptron HAZ130 — стационарная платформа с большой апертурой, корректным полем и точной механикой, рассчитанная на детальную работу по малым полям: слабые галактики, компактные туманности, планетное разрешение до 0,28 угловой секунды. Взамен требует места, помощника при сборке, навыка юстировки и понимания особенностей азимутального слежения.
