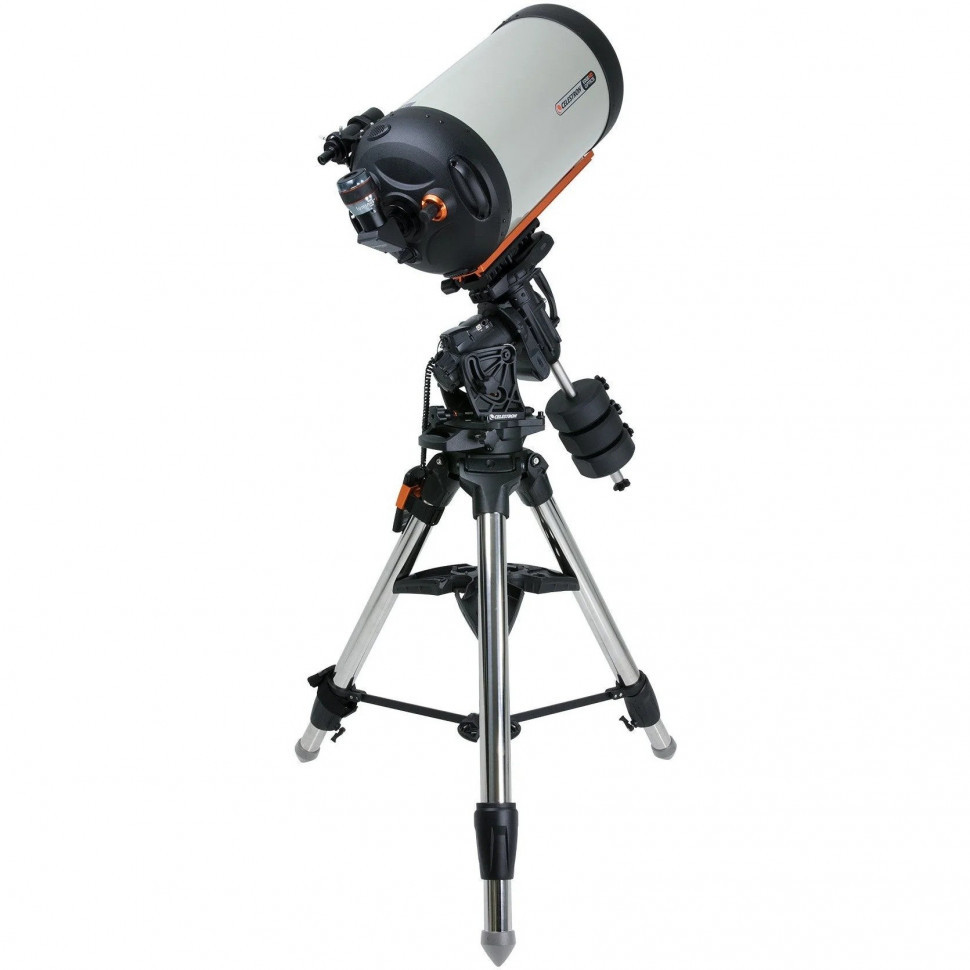

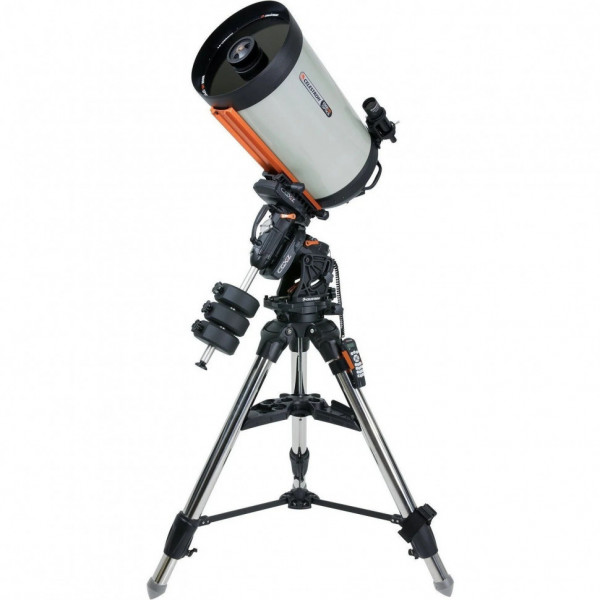

Телескоп Celestron 14" С1400 EdgeHD на экваториальной монтировке CGX-L

Телескоп Celestron 14" C1400 EdgeHD на монтировке CGX-L — Шмидт-Кассегрен f/11 для астрофотографии и планетных наблюдений

Связка апланатической трубы EdgeHD диаметром 356 мм с фокусным расстоянием 3910 мм (f/11) и компьютеризированной экваториальной монтировки CGX-L. Это стационарный или «автомобильный» инструмент: труба весит 21 кг, монтировка — 23,8 кг, тренога — 21 кг, плюс три противовеса по 10 кг. Разрешающая способность 0,39 угловой секунды и проницающая способность около 15,3 звёздной величины ставят этот телескоп в тот класс, где ограничением становится уже не апертура, а состояние атмосферы над площадкой наблюдения.

Что можно увидеть или получить на практике

Луна

Формальный предел 0,39 угловой секунды соответствует деталям порядка 700–750 метров в центре лунного диска, но в реальности этот порог почти всегда срезает атмосфера. На типичную ночь со дрожанием изображения 1–2 угловые секунды вы уверенно разбираете объекты размером 2–4 км, на спокойную ночь — около 1,5 км, а в отдельные секунды успокоения атмосферы картинка приближается к возможностям самой оптики. Практически это означает: цепочка мелких кратеров на дне Платона разделяется на отдельные лунки, борозда Хэдли видна как узкая тёмная линия с изменяющейся шириной, у куполов Гортензия различимы вершинные кратеры, а в Альпийской долине осевая борозда проступает именно в лучшие моменты, а не постоянно. Терминатор при 170–300 крат даёт объём: террасы внутренних валов, оползни, тонкие светлые лучи выбросов. На такой апертуре Луна почти всегда слишком яркая для комфортного разглядывания — нужен нейтральный ослабляющий фильтр или наблюдение при неполной фазе.

Планеты

При 356 мм апертуры и максимальном полезном увеличении 500 крат планеты перестают быть «диском с полосами». На Юпитере видны фестоны и голубоватые «крючки» вдоль экваториальной зоны, тёмные «баржи» внутри северного экваториального пояса, белые овалы, а Большое Красное Пятно показывает не только контур, но и разницу яркости внутри и по краю «бухты», в которой оно лежит. При явлениях спутников диск Ганимеда различим именно как диск, а не точка, и тень спутника на облачном слое имеет резкий край. У Сатурна деление Кассини прослеживается по всей окружности кольца, а не только по «ушкам», кольцо C заметно на фоне диска планеты как серая полоса, видна тень планеты на кольцах и мягкие полосы в атмосфере; вместе с Титаном доступны Рея, Япет, Тефия, Диона. На Марсе в период противостояния апертура даёт около полутора процентов от диаметра диска в деталях: неровная граница Большого Сирта, разрывы и тёмная кайма по краю полярной шапки, локальные пылевые бури, утренние и вечерние облака у лимба. Дальние планеты работают за счёт проницающей способности: Тритон у Нептуна и Титания с Обероном у Урана доступны как слабые звёздочки, Плутон около 14,4 величины различим при точном опознании поля. Всё это требует термостабилизированной трубы и спокойной атмосферы — в турбулентную ночь инструмент такого размера покажет меньше, чем вдвое меньшая труба.

Объекты дальнего космоса

Проницающая способность около 15,3 величины переводит наблюдения из режима «нашёл объект» в режим «разбираю структуру». Шаровые скопления вроде M13 разрешаются на звёзды вплоть до центральной области; в M51 читаются спиральные ветви с отдельными яркими узлами звездообразования и перемычка к спутнику; в M82 видны тёмные волокна поперёк тела галактики; рядом с NGC 7331 проступают слабые галактики-компаньоны 15-й величины, а Квинтет Стефана показывает все пять членов, а не два ярких. На планетарных туманностях большая апертура даёт цвет и внутреннюю структуру, а центральные звёзды самых слабых из них лежат уже на границе возможностей. Главное ограничение здесь не яркость, а поле зрения: при фокусном расстоянии 3910 мм даже окуляр под посадочный диаметр 2 дюйма даёт истинное поле порядка 0,6–0,7 градуса, поэтому Туманность Андромеды, Плеяды или Вуаль целиком в него не поместятся. Инструмент рассчитан на компактные и мелкие объекты, а не на обзорные панорамы. Для больших туманностей у трубы предусмотрен другой режим — съёмка через Fastar/HyperStar на f/2, где широкое поле обеспечивается уже светосильной оптикой и сенсором, а не окуляром.

Атмосфера и засветка

Визуальное наблюдение и астрофотография упираются здесь в разные вещи. Глазу мешает мгновенное дрожание изображения: на длинном фокусе 3910 мм любая турбулентность видна сразу, поэтому детали на планетах приходится «выжидать» секундами. Камера, наоборот, накапливает сигнал и усредняет или отбирает кадры, поэтому итоговый снимок часто оказывается детальнее того, что вы видели в окуляр в ту же ночь. Городская засветка для этой конфигурации менее болезненна, чем для короткофокусного обзорного телескопа: узкое поле и высокое увеличение растягивают фон неба и повышают контраст на компактных объектах — шаровых скоплениях, планетарных туманностях, ядрах галактик. Но слабые протяжённые туманности и внешние области галактик под городским небом останутся недоступными независимо от апертуры. Отдельный фактор — тепловая стабилизация: зеркалу диаметром 356 мм нужно время, чтобы сравняться с температурой воздуха, и до этого никакие 400–500 крат работать не будут.

Конструкция и технологии

Оптика EdgeHD — это Шмидт-Кассегрен с апланатической коррекцией: помимо сферической аберрации устранены кома и кривизна поля, поэтому звёзды остаются компактными точками не только в центре, но и по краю кадра. Для визуальных наблюдений это заметно на окулярах с большим полем, а для съёмки на крупный сенсор это принципиально: классический Шмидт-Кассегрен той же апертуры даёт по углам вытянутые «птички» и расфокус на периферии. Покрытия StarBright XLT повышают пропускание всего оптического тракта, что напрямую отражается на контрасте деталей планет и на видимости слабых объектов.

Вентиляционные отверстия с фильтром 50 микрон ускоряют выравнивание температуры зеркала и одновременно не пускают внутрь пыль — для трубы такого диаметра это не косметика, а рабочая необходимость: локальные тепловые потоки внутри тубуса размывают изображение сильнее, чем небольшая расстройка юстировки. Корпус трубы алюминиевый, на монтировку она ставится через крепление типа «ласточкин хвост». Совместимость с Fastar/HyperStar превращает тот же инструмент в светосильную камеру f/2 — фактически два разных телескопа в одной трубе.

Монтировка CGX-L несёт до 34 кг, то есть при 21-килограммовой трубе остаётся около 40% запаса на камеру, колесо фильтров, гид и электрофокусер — именно этот запас определяет, будет ли слежение спокойным на длинных выдержках. Червячные колёса диаметром 144 мм и ременная передача снижают мёртвый ход и делают ход по осям плавнее, чем у классической шестерёнчатой передачи; работают серводвигатели постоянного тока, доступно 9 скоростей слежения с максимальной скоростью перемещения 3 градуса в секунду и три режима слежения — звёздный, солнечный и лунный. Датчики исходного положения и концевых положений вместе с системой укладки кабелей рассчитаны на дистанционную работу: телескоп можно оставить под управлением компьютера, не опасаясь, что труба упрётся в треногу или намотает провод. Монтировка работает только в экваториальном режиме (Polar/EQ), то есть поле в кадре не вращается и длинные выдержки возможны без деротатора. Технология All-Star Polar Alignment позволяет выставить полярную ось по любой достаточно яркой звезде, если Полярная не видна; кроме неё доступны SkyAlign, выравнивание по одной и двум звёздам, автоматическое выравнивание по двум звёздам, выравнивание по объектам Солнечной системы и режимы для северного и южного полушария.

Управление построено на пульте NexStar+ с двухстрочным дисплеем, подсвеченными кнопками и портом USB 2.0 для связи с компьютером; в базе более 40 000 объектов, 100 пользовательских ячеек и расширенные описания более чем к 200 объектам. Четыре порта AUX оставляют место для StarSense AutoAlign, модуля Wi-Fi и моторного фокусера. С компьютера монтировка работает через CPWI, для планирования есть Starry Night Special Edition, со смартфона — приложение SkyPortal. Питание — 12 В постоянного тока при 3 А. Стальная тренога с опорами 69,85 мм и градуированной маркировкой на выдвижных секциях позволяет повторяемо выставлять высоту, что удобно, если площадка одна и та же.

Кому подойдет

Телескоп рассчитан на наблюдателя, у которого уже есть опыт с меньшей апертурой и понимание, чего он хочет от инструмента. Это выбор для стационарной обсерватории, дачной площадки с постоянным столбом или подготовленного выезда на автомобиле. Он оправдывает себя в трёх сценариях: детальная работа по Луне и планетам на высоких увеличениях, съёмка галактик и планетарных туманностей на длинном фокусе, широкоугольная съёмка через Fastar/HyperStar. Наземные наблюдения формально возможны, но длинный фокус и узкое поле делают их скорее эпизодическим применением. Если вам нужен телескоп, который можно вынести на балкон за пять минут, или обзорный инструмент по крупным туманностям — эта конфигурация будет работать против вас.

Что важно знать заранее

• Масса и сборка. Труба 21 кг, монтировка 23,8 кг, тренога 21 кг и 30 кг противовесов переносятся и собираются только по частям, а трубу на монтировку удобнее ставить вдвоём.
• Время на подготовку. Термостабилизация зеркала, выставление полярной оси и выравнивание занимают заметное время — это инструмент не для пятнадцатиминутного сеанса.
• Зависимость от атмосферы. Реальную детализацию по планетам определяет спокойствие воздуха, а не паспортные 0,39 угловой секунды.
• Предел увеличения. Максимальное полезное увеличение трубы — 500 крат; выше резкость только падает, независимо от того, какой окуляр или усиливающая линза применяются.
• Питание. Нужен источник 12 В с током не менее 3 А; в комплекте только шнур от автомобильного прикуривателя, сетевой блок или аккумулятор придётся подобрать отдельно.
• Один окуляр. Комплектный окуляр 23 мм даёт единственное увеличение 170 крат — набор окуляров понадобится сразу.

Комплектация

• Оптическая труба EdgeHD 14" — 356 мм, f/11, фокусное расстояние 3910 мм.
• Монтировка CGX-L — компьютеризированная экваториальная, с автонаведением.
• Стальная тренога CGX-L (2,75 дюйма) — жёсткая опора под нагрузку такого класса.
• Полочка для аксессуаров — фиксирует расстановку опор и держит окуляры под рукой.
• Окуляр 23 мм — рабочее увеличение 170 крат, стартовый режим для большинства объектов.
• Диагональное зеркало 2" с адаптером 1,25" — комфортное положение головы и работа с окулярами обоих посадочных диаметров.
• Искатель 9x50 — предварительное наведение и контроль при выравнивании.
• Три противовеса по 10 кг — балансировка трубы и навесного оборудования.
• Пульт управления NexStar+ — автономное управление без компьютера, порт USB 2.0.
• Шнур питания от прикуривателя — питание от автомобильной сети на выезде.
• ПО Celestron PWI (CPWI) и Starry Night Special Edition — управление с компьютера и планирование наблюдений.

Для первых визуальных выходов комплекта достаточно: труба, монтировка, искатель, диагональ и окуляр на 170 крат дают работающую систему. В первую очередь стоит докупить стационарный источник питания 12 В и два-три окуляра, а для съёмки — гид и моторный фокусер.

Рекомендуемые аксессуары

• Короткофокусные окуляры — для Луны и планет нужны увеличения в диапазоне до 500 крат, а их даёт только малое фокусное расстояние окуляра.
• Длиннофокусный окуляр под 2 дюйма — выжимает максимум доступного поля зрения на этом фокусном расстоянии, что упрощает поиск объектов.
• Нейтральный ослабляющий и цветные планетные фильтры — на 356 мм Луна избыточно яркая, а контраст деталей на Марсе и Юпитере растёт при работе в отдельных участках спектра.
• Узкополосные фильтры — единственный способ вытянуть эмиссионные туманности под засветкой.
• Моторный фокусер — на f/11 глубина фокуса мала, а ручное касание трубы сбивает изображение; подключается к порту AUX.
• Система гидирования, предпочтительно внеосевая — при фокусном расстоянии 3910 мм отдельная гид-труба даёт погрешность из-за взаимного смещения оптики.
• Источник питания 12 В / не менее 3 А — сетевой блок для площадки и аккумулятор для выездов.
• Бленда и система обогрева от росы — корректирующая пластина схемы Шмидт-Кассегрен запотевает раньше остальной оптики.
• StarSense AutoAlign и модуль Wi-Fi — автоматическое выравнивание и управление через приложение SkyPortal.
• Конвертер Fastar/HyperStar — перевод трубы в режим f/2 для широкоугольной съёмки.

Сравнение

От классического Шмидт-Кассегрена той же апертуры C1400 EdgeHD отличается коррекцией комы и кривизны поля: разница почти не видна в центре и становится решающей по краям кадра при съёмке на большой сенсор. От меньших апертур той же схемы этот телескоп отличается не «яркостью картинки», а порогом различимого: разрешение 0,39 угловой секунды и проницающая способность 15,3 величины дают доступ к деталям и объектам, которых на вдвое меньшей апертуре просто нет — разрешённое ядро шарового скопления, компаньоны галактик 15-й величины, отдельные лунки внутри крупных кратеров. Плата за это — масса, время подготовки и жёсткая зависимость от атмосферы. Внутри одной трубы соседствуют два разных режима: f/11 для высокого разрешения по мелким объектам и f/2 через Fastar/HyperStar для широкого поля, и выбирать между ними придётся под конкретную задачу, а не под ночь в целом. Монтировка CGX-L с запасом по нагрузке до 34 кг отличается от более лёгких экваториальных решений тем, что оставляет ресурс на полноценный съёмочный тракт, а не работает на пределе с одной трубой.

Итог

Celestron 14" C1400 EdgeHD на CGX-L — инструмент для тех, кто готов вкладывать в подготовку наблюдения столько же внимания, сколько в само наблюдение. Он даёт разрешение и проницающую способность, ради которых имеет смысл ждать спокойной ночи, и монтировку с запасом нагрузки и экваториальным слежением, пригодную для длинных выдержек и дистанционной работы. При этом он честно требует стационарной или полустационарной площадки, стабильного питания и набора окуляров сверх комплекта. Если такие условия у вас есть, апертура 356 мм с плоским полем закроет и планетную детализацию, и съёмку компактных объектов дальнего космоса, и — в режиме f/2 — широкоугольную астрофотографию.
