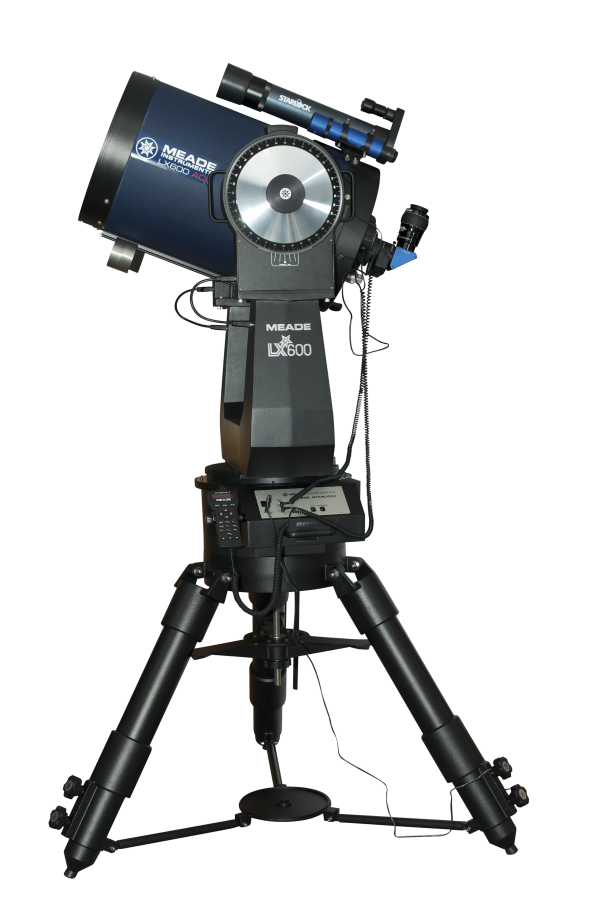

Телескоп MEADE 16" LX600-ACF f/8 с системой StarLock + тренога

Телескоп MEADE 16" LX600-ACF f/8 со StarLock и треногой: 3251 мм и автогидирование для астрофото

MEADE LX600-ACF в 16-дюймовом исполнении — стационарная система на компьютеризированной альт-азимутальной вилочной монтировке с полевой треногой. Оптическая схема — модифицированный Шмидт-Кассегрен MEADE ACF (Advanced Coma Free) с фокусным расстоянием 3251 мм и относительным отверстием f/8. Расчётное разрешение 0,285 угловой секунды, проницающая способность около 15,5 звёздной величины, полезные увеличения от 68 до 950 крат. Общий вес комплекта — 158 кг, поэтому это инструмент не для спонтанных выездов, а для площадки, куда его ставят надолго.

Что можно увидеть или получить на практике

Луна

Разрешение 0,285 угловой секунды соответствует деталям порядка полукилометра на лунной поверхности, но реальным ограничителем выступает атмосфера: при обычном спокойствии воздуха различимы объекты около 1,5–2 км, и лишь в короткие моменты успокоения проступают детали примерно километрового масштаба. Практически это означает не «кратеры и моря», а следующий уровень: мелкие кратерные ямки на дне Платона, центральная борозда в Альпийской долине, борозда Гигина с расширением у одноимённого кратера, отдельные ступени террас на валах Коперника и Клавия, цепочка мелких кратеров на дне Клавия, лунные купола с крошечными вершинными кратерами. Комплектный окуляр MWA 21 мм даёт 155 крат и поле около 0,65 градуса — полный диск Луны укладывается в поле целиком.

Планеты

Апертура 406 мм в спокойную ночь работает на уровне, где планеты перестают быть «узнаваемыми» и становятся объектами изучения. На Юпитере видны фестоны на границе экваториальной зоны, тёмные вытянутые «баржи» в поясах, внутренняя структура Большого Красного Пятна и охватывающая его бухта; галилеевы спутники показывают крошечные диски, а Ганимед при отличном воздухе — неоднородность яркости поверхности. У Сатурна деление Кассини прослеживается не только по краям, но и на участках кольца перед диском, различимы тусклое кольцо C на фоне планеты, тень кольца, полутоновые пояса шара; в исключительных условиях доступен минимум Энке во внешнем кольце. Марс вблизи противостояния показывает Большой Сырт, Озеро Солнца, распад полярной шапки на фрагменты, пылевые бури и утренние облака у лимба. Уран виден как небольшой диск со спутниками Титания и Оберон, у Нептуна доступен Тритон. Заявленные 950 крат — предел апертуры, а не рабочий режим: атмосфера почти всегда ограничивает практическое увеличение диапазоном примерно 300–500 крат, и превышение предела ведёт к падению резкости без выигрыша в деталях.

Объекты дальнего космоса

Проницающая способность около 15,5 звёздной величины открывает не список «туманности и галактики», а конкретные слабые цели: шаровые скопления вроде M13 и M15 разрешаются на звёзды до самого ядра, в M51 и M101 читаются спиральные ветви и узлы звездообразования, в M33 отдельно выделяется область NGC 604, у планетарных туманностей становятся доступны центральные звёзды 13–14 величины, полностью прорабатывается Квинтет Стефана, регистрируются квазар 3C 273 и Плутон как точечный объект. Обратная сторона фокусного расстояния 3251 мм — узкое поле: крупные объекты вроде туманности Андромеды или комплекса Северная Америка в поле не укладываются, инструмент рассчитан на компактные и слабые цели.

Атмосфера и засветка

Закрытая труба такого диаметра требует времени на выравнивание температуры — до окончания термостабилизации изображение на высоких увеличениях будет «плыть» независимо от качества оптики. Городская засветка поднимает фон неба и в первую очередь бьёт по галактикам и протяжённым туманностям с низкой поверхностной яркостью; на планетах, Луне, шаровых скоплениях и планетарных туманностях 406 мм отрабатывают и в неидеальном небе.

Конструкция и технологии

Схема ACF отличается от классического Шмидта-Кассегрена асферическим вторичным зеркалом: она убирает кому на краю поля, поэтому звёзды остаются круглыми не только в центре — это принципиально для съёмки на матрицы большого формата. Корректирующая пластина выполнена из боросиликатного стекла Borofloat, асферическая, с многослойным просветлением; зеркала (алюминий с защитным слоем диоксида кремния) несут сверхпросветляющее покрытие UHTC, повышающее пропускание системы. Экранирование вторичным зеркалом 35% — типичная для схемы величина, она немного снижает контраст самых тонких планетных деталей по сравнению с необструктированной оптикой, но компенсируется собранным светом апертуры.

Фокусировка — двухскоростным фокусером Крейфорда, а не подвижкой главного зеркала: нет смещения изображения при наводке на резкость и есть точный микрометрический ход, критичный при работе с камерой на f/8. Система StarLock включает две встроенные гидирующие камеры, связанные с приводами аппаратно: опорная звезда выбирается автоматически, заявленная точность слежения — ±1 угловая секунда при достаточной яркости объекта, отдельный гид и ноутбук для этого не нужны. Управление — AutoStar II с базой более 144 000 объектов, звёздным, лунным, планетарным и пользовательским режимами слежения, девятью скоростями перемещения до 16 градусов в секунду; точность наведения 2 угловые минуты в стандартном режиме и 1 угловая минута в прецизионном. Привязка выполняется по опорным звёздам с ручным центрированием (Auto Align).

Механика рассчитана на 86-килограммовую трубу с навесным оборудованием: червячные шестерни диаметром 280 мм по обеим осям (большой диаметр снижает периодическую ошибку), четыре 80-мм подшипника по оси склонений и подшипники 100 и 150 мм по оси прямого восхождения. Корпус монтировки — литой алюминиевый сплав, вес 51 кг, габариты 1020 x 770 x 770 мм; тренога стальной полевой конструкции весит 42 кг. Разделение на основание, вилку, трубу и треногу позволяет собирать систему по частям.

Кому подойдёт

Это инструмент для того, кто уже определился с задачами: съёмка галактик, планетарных туманностей и планет с длительным накоплением, наблюдения слабых объектов на пределе проницания, работа на стационарной площадке или в частной обсерватории. Автоматика StarLock и AutoStar II снимают самую трудоёмкую часть астрофото — поиск и гидирование, поэтому порог входа ниже, чем у сборной связки труба + монтировка + гид. Но узкое поле, вес и требования к площадке делают LX600 плохим первым телескопом: для обзорных прогулок по небу и мобильности нужна другая техника.

Что важно знать заранее

Труба весит 86 кг, габариты упаковки 215 x 144 x 147 см — для установки нужны минимум два человека и подготовленное место; постоянная сборка-разборка нецелесообразна. В поставляемой конфигурации монтировка работает в альт-азимутальном режиме, а это означает вращение поля при длительных выдержках: для съёмки с одиночными длинными кадрами понадобится экваториальная колонна или клин, в комплект они не входят. Присоединение фотокамеры выполняется через адаптер #T-62, подключение к компьютеру по RS-232 — кабелем #507, оба приобретаются отдельно. Программное обеспечение Meade AutoStar Suite поставляется на DVD, при отсутствии привода его можно загрузить с сайта производителя. Гарантия — 2 года, производство — Мексика.

Комплектация

• Оптическая труба MEADE 16" ACF f/8 — основной инструмент, 406 мм апертуры и 3251 мм фокусного расстояния.
• Компьютеризированная альт-азимутальная вилочная монтировка с приводами — наведение и слежение по обеим осям, ручное и моторное движение.
• Ультрастабильная полевая тренога — стальная опора под всю конструкцию.
• Система StarLock — две встроенные камеры автоматического наведения и гидирования.
• Пульт AutoStar II — управление, база более 144 000 объектов, режимы слежения.
• Окуляр MEADE MWA 21 mm (2", 100°) Waterproof — 155 крат, поле около 0,65 градуса, обзорный и универсальный режим.
• Оптический искатель 8х50 с перекрестьем — предварительное наведение и центрирование опорных звёзд при привязке.
• DVD с Meade AutoStar Suite — управление с компьютера, работа с базой объектов и обработка снимков.

Для визуальных наблюдений и первой съёмки комплекта достаточно. В первую очередь стоит докупить короткофокусные окуляры для планет и адаптер #T-62 под свою камеру.

Рекомендуемые аксессуары

Короткофокусные окуляры на 1,25" и 2" — комплектный 21-мм даёт только 155 крат, а для планет и тонких лунных деталей нужны 350–500 крат, то есть окуляры порядка 6–9 мм. Диагональное зеркало 2" делает работу в зенитной зоне физически возможной без акробатики. Узкополосные фильтры и фильтры против засветки поднимают контраст туманностей в городском небе. Система обогрева или бленда для корректирующей пластины защищает от выпадения росы на закрытой оптике. Кабель #507 нужен для управления с компьютера, экваториальный клин или колонна — для длинных выдержек без вращения поля.

Сравнение

От классического Шмидта-Кассегрена той же апертуры LX600-ACF отличают три вещи. Асферическое вторичное зеркало схемы ACF даёт корректные звёзды по всему полю, тогда как у обычной схемы кома на краю заметна уже на средних матрицах. Фокусер Крейфорда заменяет привычную для Шмидта-Кассегрена подвижку главного зеркала, устраняя смещение изображения при фокусировке. Встроенный StarLock выполняет работу отдельного гида с камерой и компьютером, причём связан с приводами напрямую, без задержек программной цепочки. Относительное отверстие f/8 против более распространённого f/10 при той же апертуре означает более короткое фокусное расстояние, чуть более широкое поле и меньшую выдержку при съёмке протяжённых объектов.

Итог

MEADE LX600-ACF 16" f/8 со StarLock — стационарная система для тех, кому нужны реальное разрешение 0,285 угловой секунды, проницание до 15,5 величины и автоматическое гидирование из коробки. Взамен требуется подготовленная площадка, помощь при сборке 158-килограммового комплекта, терпение к термостабилизации крупной закрытой трубы и понимание, что альт-азимутальный режим ограничивает длительность одиночных экспозиций. При выполнении этих условий инструмент закрывает и визуальные наблюдения на пределе апертуры, и серьёзную съёмку.
