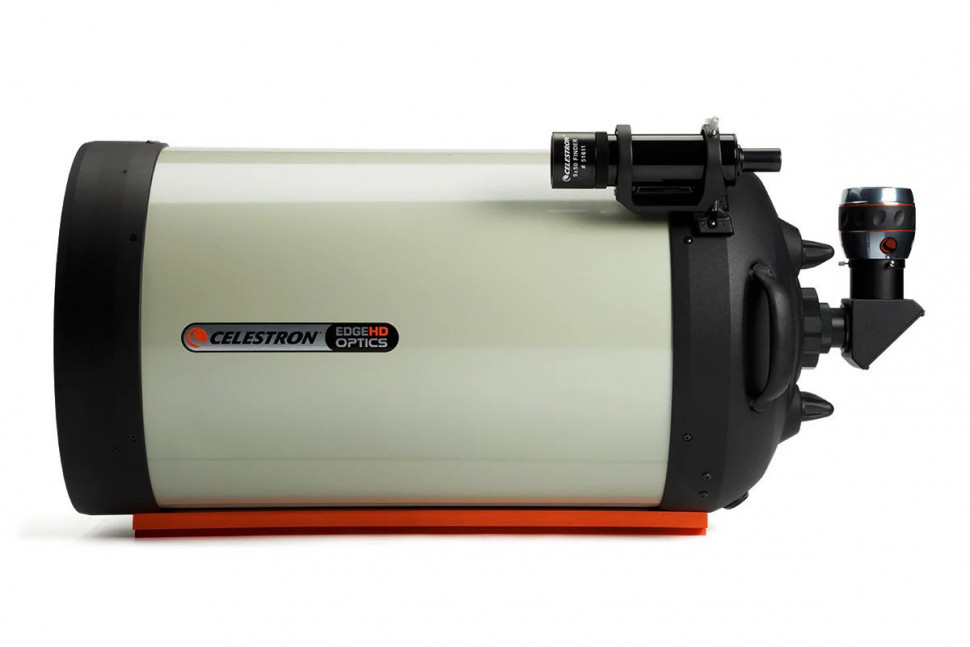

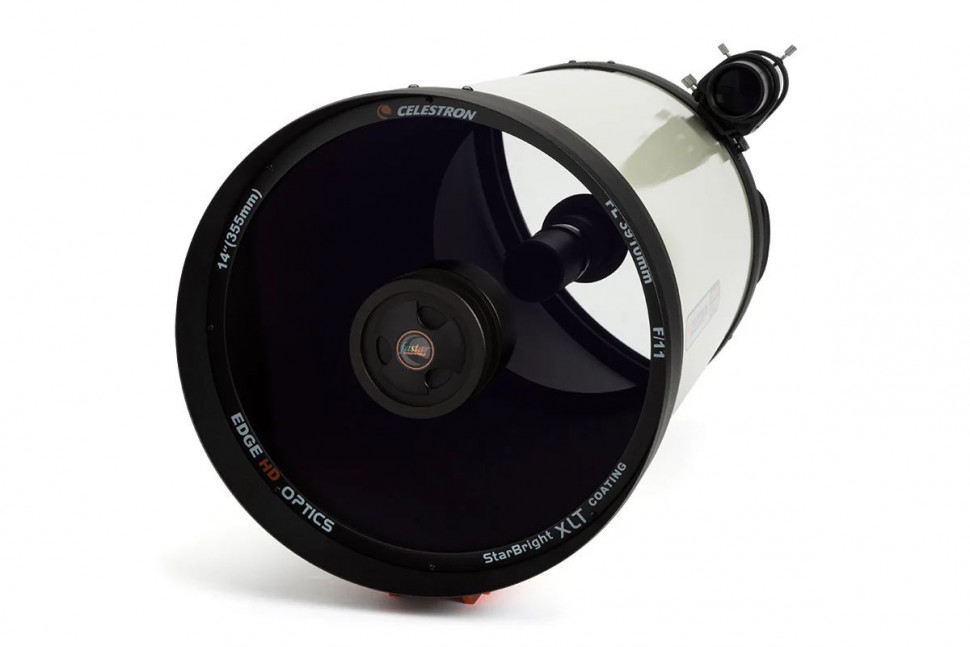

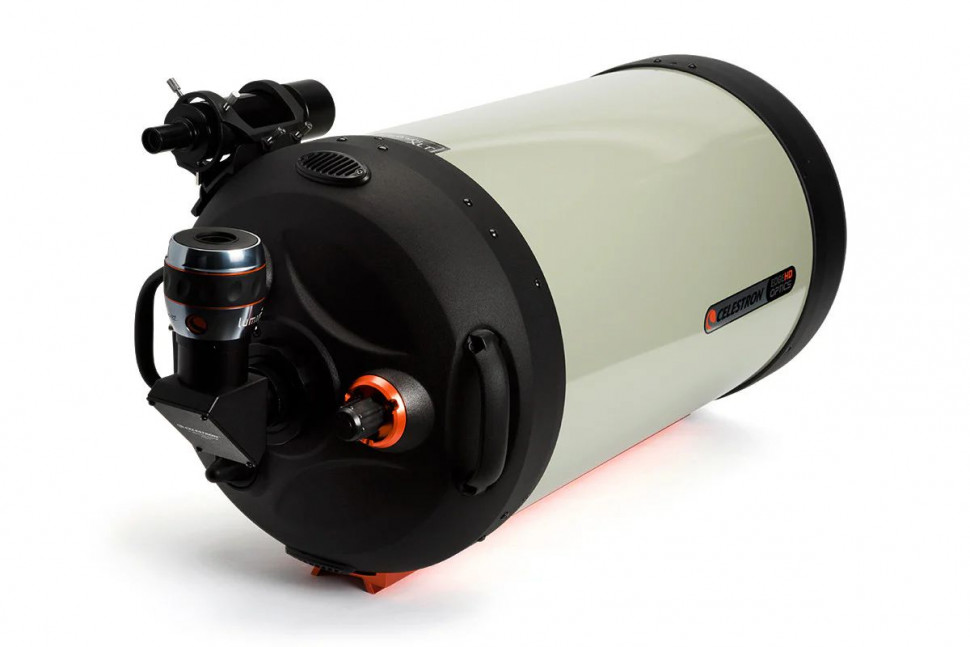

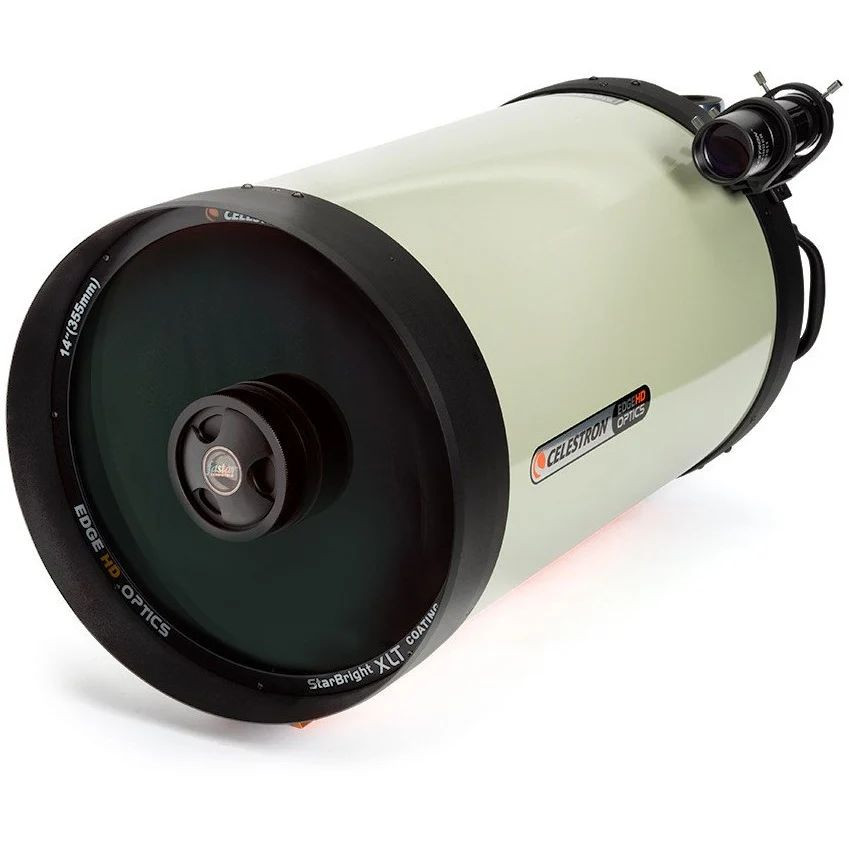

Телескоп Celestron C14 EdgeHD f/11 (OTA), CGE пластина

Celestron C14 EdgeHD f/11 (OTA) с пластиной CGE — плоское поле для астрофотографии и наблюдений

Celestron C14 EdgeHD — оптическая труба диаметром 356 мм с фокусным расстоянием 3910 мм и относительным отверстием f/11, построенная по схеме EdgeHD: апланатический Шмидт-Кассегрен с плоским полем. Поставляется как отдельная труба (OTA) на пластине CGE типа Losmandy — монтировка, тренога и питание в комплект не входят. Это инструмент для стационарной установки, где апертура 356 мм и разрешающая способность 0,39 угловой секунды по Рэлею (0,33 по Дауэсу) могут быть реализованы полностью.

Что можно увидеть или получить на практике

Луна

Заявленное разрешение 0,39 угловой секунды соответствует деталям около 0,7 км на лунной поверхности, но на практике потолок задаёт атмосфера: в спокойном воздухе реально различимы объекты порядка 1,5–2 км, а в редкие моменты особо стабильной атмосферы — ближе к километру. Что это даёт по сравнению с трубой в 200–250 мм: борозды Гигина и Ариадея видны не как линии, а с расширениями и цепочками провалов; в Альпийской долине прослеживается тонкая осевая борозда; на дне кратера Платон уверенно разделяются мелкие кратерочки; в долине Шрётера читается структура «Головы кобры»; на террасах Коперника и Тихо различимы отдельные оползневые уступы, а у Гортензия — центральные жерла на вершинах куполов. Фокусное расстояние 3910 мм даёт крупный масштаб изображения без сильного увеличения: с комплектным окуляром Luminos 23 мм — уже 170 крат.

Планеты

На Юпитере доступна не сама система полос, а её внутреннее строение: тёмные «баржи» в северном экваториальном поясе, фестоны и голубоватые языки на границе экваториальной зоны, овалы белых пятен, различие оттенков внутри Большого Красного Пятна. При прохождении спутников их тени видны как чёткие круглые диски, а Ганимед в момент транзита показывает крошечный диск, а не точку. У Сатурна деление Кассини (около 0,7 угловой секунды в ширину) прослеживается по всему обводу кольца, а не только в ушках, читается полупрозрачное кольцо C на фоне диска планеты и полосы в её атмосфере; из спутников доступны в том числе слабые внутренние. На Марсе в противостояние различимы Большой Сырт, Озеро Солнца, кромка полярной шапки с тёмной каймой и белые облака у лимба. Максимальное полезное увеличение трубы — 840 крат, но такие значения работают лишь в исключительно спокойной атмосфере; рабочий диапазон по планетам обычно 250–450 крат, и для этого нужны короткофокусные окуляры, комплектный на 23 мм для этих задач слишком длиннофокусный.

Объекты дальнего космоса

Проницающая способность около 15,3 звёздной величины на тёмном небе переводит наблюдения в другую категорию: шаровые скопления вроде M13 и M15 разрешаются на звёзды вплоть до самого ядра; в M51 видны две ветви спирали с узлами и тёмным провалом между рукавами; в M33 как отдельная туманность выделяется область NGC 604; в квинтете Стефана доступны все члены группы; становятся достижимы центральные звёзды планетарных туманностей, слабые галактики в скоплениях Девы и Волос Вероники, а также объекты 14-й величины — от квазара 3C 273 до Плутона. Ограничение здесь не апертура, а поле зрения: при 3910 мм фокусного расстояния даже с окулярами 2 дюйма поле остаётся узким, крупные туманности и близкие галактики целиком в него не помещаются. Это труба для точечной работы по компактным и слабым объектам, а не для обзора широких полей.

Атмосфера и засветка

Апертура 356 мм почти всегда ограничена не оптикой, а состоянием воздуха: инструмент «собирает» всю турбулентность в столбе атмосферы над собой, поэтому дрожание и размытие заметны сильнее, чем в малых трубах. К тому же закрытая труба такого объёма требует времени на выравнивание температуры — до полутора-двух часов, и вентиляционные отверстия с фильтром на задней части сокращают этот процесс, но не отменяют его. Городская засветка сильнее всего бьёт по протяжённым туманностям и слабым галактикам; по Луне, планетам, шаровым скоплениям и планетарным туманностям высокое увеличение само по себе гасит фон, поэтому такие объекты остаются доступны и из пригорода.

Конструкция и технологии

Отличие EdgeHD от классического Шмидта-Кассегрена — в исправлении не только комы по краям, но и кривизны поля: фокальная плоскость выровнена, поэтому звёзды остаются точками до углов кадра крупных матриц. Визуально это заметно как отсутствие «расползания» звёзд по краю широкоугольного окуляра, в астрофотографии — как одинаково резкие звёзды в центре и в углах, без необходимости в дополнительном корректоре поля.

Внутренний фокусер работает перемещением главного зеркала и дополнен фиксаторами зеркала (Mirror Locks): после наводки на фокус зеркало зажимается, что убирает смещение изображения при повороте трубы за объектом — критично на выдержках в десятки минут и при съёмке с внеосевым гидом. Просветление StarBright XLT нанесено на все оптические поверхности и рассчитано на широкий диапазон, включая области, важные для фотографии, а не только для глаза. Экранирование вторичным зеркалом составляет 32% по диаметру и лишь 10% по площади — типичная для этой схемы величина, дающая небольшую потерю контраста на самых тонких планетных деталях, но не мешающая работе по дальнему космосу.

Корпус алюминиевый, масса трубы 21 кг. Крепление — пластина CGE (тип Losmandy), совместимая с тяжёлыми монтировками Celestron и других производителей. Фокусировочный узел рассчитан на аксессуары 2 дюйма, для окуляров 1,25 дюйма есть переходник. Гарантия — 3 года.

Кому подойдет

Труба рассчитана на стационарную установку: колонна в обсерватории или постоянное место в саду, где не нужно каждый раз поднимать 21 кг и заново выставлять полярную ось. Основные сценарии — съёмка галактик, планетарных туманностей и компактных скоплений с длинными выдержками, видеосъёмка планет на длинном фокусе и визуальные наблюдения по слабым объектам и тонким деталям. Формат OTA логичен, если монтировка соответствующей несущей способности уже есть или подбирается отдельно.

Что важно знать заранее

• Монтировка, тренога и питание не входят в комплект. Монтировку стоит выбирать с солидным запасом по нагрузке относительно 21 кг трубы — на неё добавятся камера, гид, фокусёр и противовесы, а длинный фокус усиливает любые колебания.
• Фокусное расстояние 3910 мм означает жёсткие требования к точности гидирования и к атмосфере: масштаб съёмки такой, что ошибки ведения видны сразу.
• Минимальное полезное увеличение — 51 крат, поле зрения даже в лучшем случае узкое. Для обзорных наблюдений широких областей неба нужен второй, короткофокусный инструмент.
• Нужен запас времени на термостабилизацию перед началом работы и внимание к росе на корректирующей пластине.
• Комплектный окуляр 23 мм даёт 170 крат — универсальное увеличение, но для планет и Луны потребуются окуляры покороче.

Комплектация

• Оптическая труба 356 мм EdgeHD с просветлением StarBright XLT — сам инструмент, схема с плоским полем.
• Пластина CGE (тип Losmandy) — установка на совместимые монтировки.
• Окуляр Luminos 23 мм (2") — 170 крат, рабочее увеличение на старте.
• Оптический искатель 9x50 — предварительное наведение, без него поиск на длинном фокусе крайне затруднён.
• Диагональное зеркало 2" — наблюдение в удобной позиции вместо взгляда снизу вверх.
• Переходник 1,25" — подключение окуляров с меньшим посадочным диаметром.
• Вентиляционные отверстия с фильтром (интегрированы) — отвод тёплого воздуха из-за главного зеркала без попадания пыли.
• Фиксаторы зеркала (интегрированы) — блокировка главного зеркала при съёмке.

Для визуального старта комплекта достаточно: труба, искатель, диагональное зеркало и окуляр на 170 крат уже дают полноценные наблюдения. Докупить в первую очередь нужно монтировку с подходящим посадочным местом Losmandy, а затем короткофокусный окуляр для планетных увеличений.

Рекомендуемые аксессуары

• Короткофокусные окуляры — для выхода на 250–450 крат по Луне и планетам.
• Редуктор фокуса — сокращает выдержки и расширяет поле при съёмке протяжённых объектов.
• Электрический фокусёр — точная наводка на длинном фокусе без касания трубы.
• Внеосевой гид или гид-система — обязательный элемент при выдержках на 3910 мм.
• Узкополосные светофильтры — работа по туманностям при засветке.
• Бленда от росы — защита корректирующей пластины во влажные ночи.

Сравнение

Относительно классического Шмидта-Кассегрена того же диаметра выигрыш C14 EdgeHD не в светосиле и не в разрешении — они совпадают, — а в выровненной фокальной плоскости: у обычной схемы к краю кадра звёзды растягиваются в запятые, здесь остаются точками, что снимает необходимость подбирать корректор под конкретную камеру. Относительно EdgeHD меньших апертур эта модель даёт не «более яркую картинку вообще», а конкретный шаг в детализации: разрешение звёзд в ядрах шаровых скоплений, структуру внутри облачных поясов Юпитера и доступность объектов до 15-й величины. Плата за это — масса 21 кг, требования к монтировке, длительная термостабилизация и узкое поле зрения.

Итог

Celestron C14 EdgeHD f/11 (OTA) — инструмент под стационарную работу на длинном фокусе, где апертура 356 мм и плоское поле раскрываются в съёмке компактных объектов дальнего космоса, планетном видео и наблюдениях тонких деталей. Он требует серьёзной монтировки, места и терпения к термостабилизации, зато не ограничивает пользователя по проницающей способности и разрешению в пределах того, что позволяет атмосфера.
