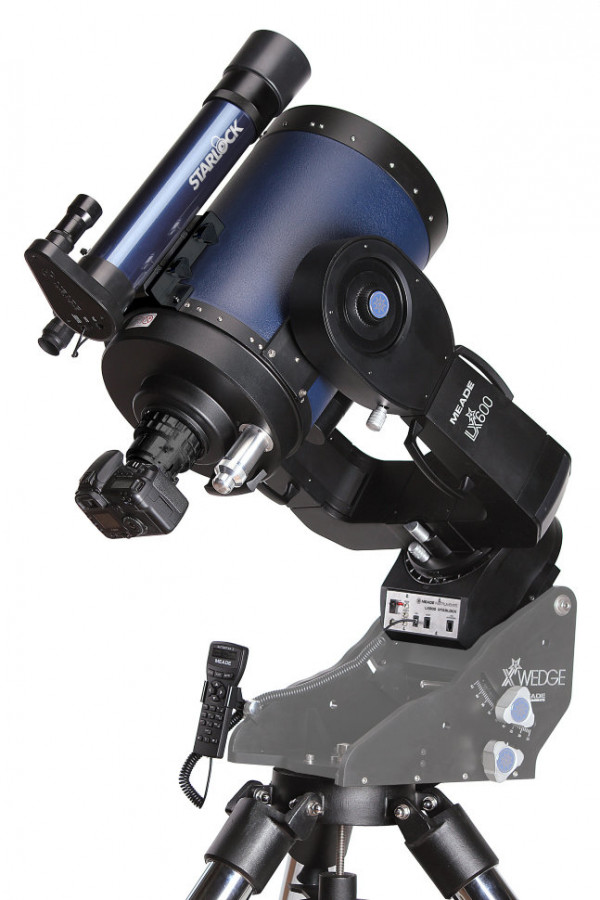

Телескоп MEADE 12" LX600-ACF f/8 с системой StarLock + тренога

Телескоп MEADE 12" LX600-ACF f/8 с системой StarLock и треногой: автогидирование для астрофото

MEADE LX600-ACF — компьютеризированный комплект обсерваторного класса: оптическая труба по схеме Advanced Coma Free (модифицированный Шмидт-Кассегрен с асферическим вторичным зеркалом) со световым диаметром 305 мм и относительным отверстием f/8, что при таком диаметре соответствует фокусному расстоянию около 2440 мм. Труба установлена на моторизованную вилочную монтировку с системой автоматического гидирования StarLock, управлением AutoStar II и стальной раздвижной треногой. Паспортная разрешающая способность — 0,38 угловой секунды: под таким углом видна толщина спички с расстояния в километр.

Что можно увидеть или получить на практике

Луна

Собственный предел оптики в 0,38 угловой секунды на расстоянии до Луны соответствует деталям порядка семисот метров, но на практике потолок задаёт не оптика, а атмосфера: в хорошую ночь реально различимы образования размером 1,5-2 км, и лишь в короткие моменты спокойного воздуха картинка подходит к паспортному пределу. Что это даёт по сравнению с трубой вдвое меньшего диаметра: террасы на внутренних склонах крупных кратеров разбираются на отдельные уступы, а не читаются как общая неровность; в Клавии прослеживается цепочка мелких кратеров вплоть до самых малых её звеньев; Прямая Стена показывает неоднородность по длине, а не только сам уступ; видны узкие борозды — система Триснекера, Альпийская долина с осевой ложбиной внутри. При фокусном расстоянии 2440 мм такие детали доступны без экстремальных увеличений: окуляр 10 мм даёт 244 крата, чего для лунной работы обычно достаточно.

Планеты

305 мм — тот диаметр, на котором планетные наблюдения перестают быть «узнаванием» и становятся изучением. На Юпитере различимы не сами экваториальные пояса, а их внутренняя структура: фестоны и вихревые языки по краю Северного экваториального пояса, белые овалы, более тёмная кайма вокруг Большого Красного Пятна, а галилеевы спутники в моменты спокойной атмосферы показывают крошечные диски и роняют на планету резкие тени. У Сатурна деление Кассини прослеживается не только в «ушках», но и вдоль всего видимого кольца, читается тень планеты на кольцах и полосы в самой атмосфере, доступны слабые спутники помимо Титана. На Марсе в период противостояния видна полярная шапка с тёмной каймой, крупные тёмные области вроде Большого Сырта и белёсые облака у лимба. Максимально полезное увеличение задаётся диаметром объектива и для 305 мм лежит около 600 крат; попытки выйти выше дают увеличение картинки без прироста деталей и с потерей резкости.

Объекты дальнего космоса

В тёмном небе проницающая способность такого диаметра — примерно 14,5 звёздной величины, в городе на 1,5-2 величины меньше. Практический выигрыш здесь в разрешении и структуре, а не просто в доступности объектов: шаровые скопления вроде M13 и M15 рассыпаются на отдельные звёзды до самого ядра, у M51 прослеживаются оба спиральных рукава и перемычка к спутнику, в M82 видны тёмные пылевые прожилки, а не только вытянутое пятно, у M64 читается пылевая полоса у ядра. Небольшие планетарные туманности показывают форму и кольцевую структуру, а не звездообразный вид. Доступны галактики скоплений в Деве и Волосах Вероники до 13-14 величины — то есть счёт идёт на десятки объектов в одном поле поиска. Ограничение обратное: фокусное расстояние 2440 мм даёт узкое поле зрения — даже с длиннофокусным двухдюймовым окуляром это около градуса, поэтому крупные рассеянные скопления и обширные туманности в поле целиком не укладываются.

Атмосфера и засветка

Большой диаметр собирает больше света и от объекта, и от подсвеченного неба, поэтому в городе первым страдает контраст протяжённых туманностей и галактик — здесь помогают только выезд под тёмное небо или узкополосные фильтры. Планетные и лунные наблюдения к засветке почти безразличны, но чувствительны к турбулентности: на увеличениях в 250-400 крат состояние атмосферы становится главным фактором. Закрытая труба с массивным главным зеркалом из боросиликатного стекла требует времени на выравнивание температуры с воздухом — до стабилизации изображение «плывёт» независимо от качества оптики. Открытый корректор при этом склонен к росе, что решается бленой или подогревом.

Конструкция и технологии

Схема Advanced Coma Free — ответ на главный недостаток классического Шмидт-Кассегрена в астрофотографии: асферическое вторичное зеркало убирает кому по краю поля, поэтому звёзды остаются круглыми не только в центре кадра, но и в углах матрицы. Для визуальных наблюдений это заметно меньше, а вот при съёмке на камеру с крупным сенсором разница принципиальна. Многослойное просветление линзового корректора и покрытие UHTC на обоих зеркалах повышают пропускание системы — это прямой прирост контраста и доступной глубины по слабым объектам.

Фокусер Крейфорда работает без люфта и без сдвига изображения при перефокусировке, что при фокусном расстоянии 2440 мм критично: на большом увеличении привычная для этой схемы подвижка главного зеркала уводит объект из поля и ломает кадр при съёмке.

StarLock — это две интегрированные в систему управления цифровые камеры и процессор, связанный с приводами на аппаратном уровне. Отдельная гидирующая труба, вторая камера и компьютер с программой гидирования не нужны: система сама выбирает опорную звезду и держит объект с точностью вплоть до одной угловой секунды в зависимости от состояния неба. Управление AutoStar II с базой объектов, обновляемой через интернет, GPS-приёмником, датчиками горизонта и магнитного склонения снимает с пользователя привязку к месту и времени — начальная настройка занимает минуты.

Вилочная монтировка со стальной раздвижной треногой рассчитана на трубу вместе с навесным оборудованием, включая камеру; приводы справляются с такой нагрузкой без потери точности. Монтировка разделяется на основание и блок с приводом по вертикали, что заметно упрощает установку тяжёлого комплекта в одиночку. В вертикальном положении вилки это альт-азимутальная система — простая в настройке и удобная для визуальных наблюдений. Экваториальный клин X-Wedge, приобретаемый отдельно, переводит монтировку в экваториальный режим; выставить полярную ось в этом случае помогает та же система StarLock.

Кому подойдет

Комплект рассчитан на того, кто ставит перед собой задачу с конкретным результатом: длительная выдержка по галактикам и туманностям, съёмка планет на большом фокусе, фотометрия, поиск и подтверждение слабых объектов. Автоматика здесь не заменяет понимание процесса, а снимает самую трудоёмкую его часть — привязку, наведение и гидирование, поэтому инструмент так же уместен у наблюдателя, который переходит к астрофотографии впервые и не хочет собирать гидирующий тракт по частям. Для визуальной работы это в первую очередь планетный и «глубокий» инструмент с узким полем зрения. Если наблюдения предполагают частые переезды и быструю сборку в одиночку, стоит понимать: 12-дюймовая труба с вилкой и стальной треногой переносится минимум в два приёма и тяготеет к стационарной или полустационарной установке.

Что важно знать заранее

• В альт-азимутальном режиме кадр разворачивается относительно объекта, поэтому длительные выдержки требуют экваториального клина X-Wedge — он покупается отдельно. Для визуальных наблюдений и коротких серий по планетам клин не нужен.
• Моторизованная монтировка, StarLock и AutoStar II работают только при наличии электропитания — источник питания нужно предусмотреть заранее, особенно для выездов.
• Трубе нужно время на температурную стабилизацию; наблюдения сразу после выноса на улицу не покажут того, на что способна оптика.
• Как и любая система с вторичным зеркалом, труба требует периодической проверки юстировки — на большом фокусном расстоянии её точность видна сразу.
• Фокусное расстояние 2440 мм означает узкое поле зрения: для широкоугольных обзоров и крупных объектов это не тот инструмент.
• Навесное оборудование меняет балансировку — камеру, фокусер и тяжёлые окуляры нужно уравновешивать.

Комплектация

• Оптическая труба 12" ACF f/8 — оптика системы Advanced Coma Free с покрытием UHTC, главным зеркалом из боросиликатного стекла и фокусером Крейфорда.
• Вилочная монтировка с приводами — моторизованное ведение по двум осям, разделяется на основание и блок привода для удобства установки.
• Система StarLock — две гидирующие камеры с процессором, интегрированные в управление телескопом.
• Пульт AutoStar II — управление, база астрономических объектов, работа с GPS и датчиками ориентации.
• Стальная раздвижная тренога — опора комплекта с регулировкой высоты.

Оптико-механическая и электронная части комплекта самодостаточны: телескоп готов наводиться, вести и гидировать из коробки. Для начала наблюдений в первую очередь докупают окуляры и двухдюймовое диагональное зеркало, а для съёмки с длинной выдержкой — экваториальный клин.

Рекомендуемые аксессуары

• Набор окуляров — короткофокусные для Луны и планет, где нужны увеличения в несколько сотен крат, и длиннофокусный двухдюймовый для поиска и обзорной работы по дальнему космосу.
• Диагональное зеркало и адаптер под двухдюймовые принадлежности — удобное положение при наблюдениях в зените и доступ к окулярам с большим полем зрения.
• Экваториальный клин X-Wedge — обязателен для длительных выдержек.
• Астрономическая камера или адаптер для фотокамеры со сменной оптикой — то, ради чего StarLock и оптика ACF в этом комплекте и существуют.
• Моторизованный фокусер — точная наводка на резкость без касания трубы, что на таком фокусном расстоянии заметно улучшает кадры.
• Узкополосные светофильтры — восстанавливают контраст туманностей при городской засветке.
• Бленда или подогрев корректора и внешний источник питания — против росы и для автономной работы приводов и электроники.

Сравнение

От классического Шмидт-Кассегрена той же апертуры модель отличают две вещи: асферическое вторичное зеркало, дающее ровные звёзды по всему полю кадра, и относительное отверстие f/8 вместо более распространённого f/10 — при равном диаметре это короче выдержки на протяжённых объектах и шире поле зрения с тем же окуляром. Против связки «экваториальная монтировка плюс отдельный гидирующий комплект» вилочная схема LX600 проще в установке и настройке, а гидирование уже встроено; платой за простоту становится необходимость клина, если нужны длительные выдержки.

Итог

MEADE 12" LX600-ACF f/8 со StarLock — цельный инструмент для наблюдателя, которому нужны и планетное разрешение на 305 мм, и точное ведение под съёмку без сборки гидирующего тракта из отдельных частей. Сильные стороны — оптика ACF с ровным полем, светосила f/8 и встроенное автогидирование до одной угловой секунды. Осознанные ограничения — узкое поле зрения, стационарность комплекта и отдельно приобретаемый экваториальный клин для длинных выдержек.
