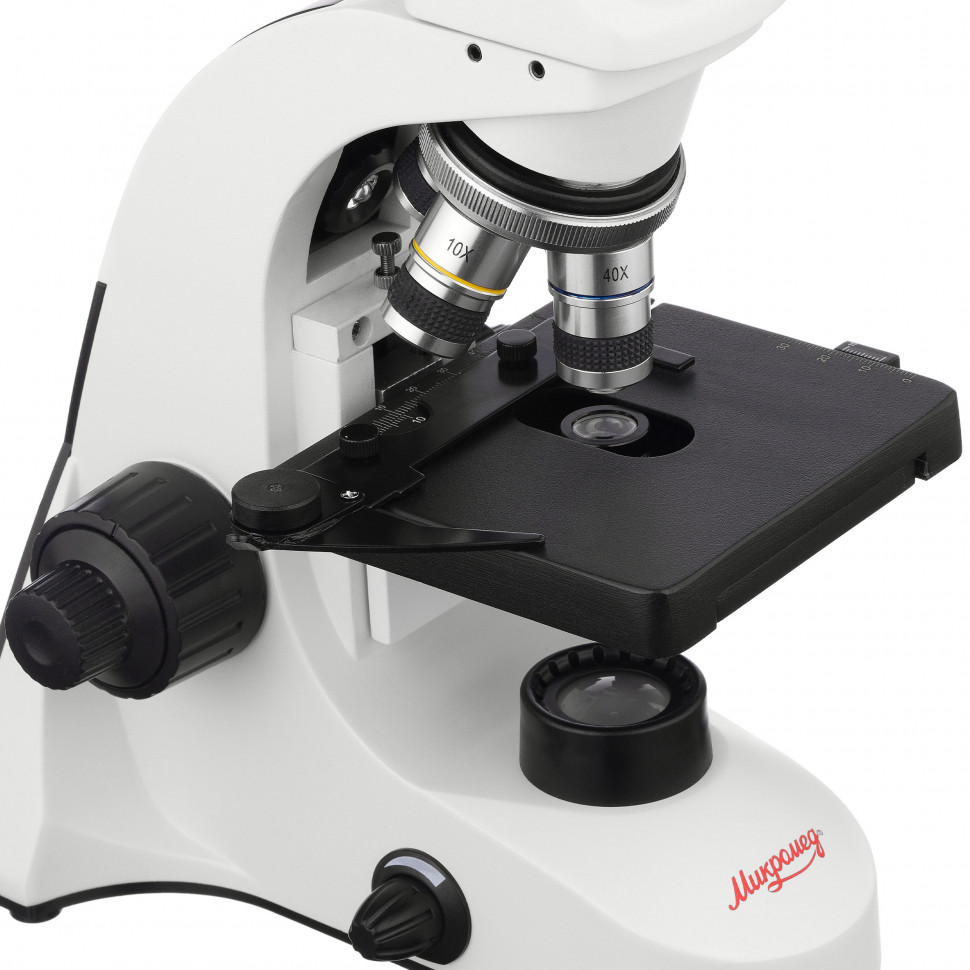

Микроскоп биологический Микромед С-11 (вар. 3B) в кейсе

Микромед С-11 (вар. 3B) — учебный микроскоп с механическим столиком и двойным освещением

Что можно увидеть или сделать на практике

Что можно рассмотреть

Микроскоп Микромед С-11 (вар. 3B) позволяет изучать клетки растений и животных, бактерии, простейшие микроорганизмы, срезы тканей, мазки крови, волокна, пыльцу растений. В диапазоне увеличения от 40х до 2000х доступны как крупные объекты (насекомые, растительные структуры — на малых увеличениях 4х и 10х), так и детали клеточного строения на объективах 40х и 100х с иммерсией. Отраженный свет на объективах 4х и 10х даёт возможность рассматривать непрозрачные образцы — минералы, кристаллы, поверхность насекомых, монеты, ткани — без специальной подготовки.

Подготовка образцов

Для работы в проходящем свете (основной режим) требуются тонкие прозрачные препараты на предметных стеклах, накрытые покровным стеклом толщиной 0.17 мм — под эту толщину скорректированы объективы. Жидкие образцы (вода из водоема, культуры бактерий) наносятся каплей между стеклами, плотные ткани нарезаются тонкими срезами ножом-микротомом из комплекта. Окрашивание эозином повышает контраст бесцветных структур. Иммерсионный объектив 100х работает через каплю масла между фронтальной линзой и покровным стеклом — это устраняет потери света и повышает разрешение при наблюдении бактерий и мелких клеточных деталей.

Формат работы

Наблюдение ведётся визуально через монокулярную насадку с углом наклона 45°. Насадка поворачивается на 360° вокруг оптической оси, что удобно при групповой работе — можно быстро передать окуляр другому наблюдателю без перемещения самого микроскопа или препарата. В окулярный тубус диаметром 23.2 мм устанавливается цифровая камера (приобретается отдельно) для вывода изображения на экран компьютера, съёмки фото и видео.

Конструкция и технологии

В комплект входят четыре ахроматических объектива — 4x, 10x, 40x и 100х. Объективы 40х и 100х подпружинены: при случайном контакте с препаратом оправа отодвигается вверх, защищая фронтальную линзу объектива и покровное стекло от повреждения. Объектив 100х — иммерсионный, работает с маслом (флакон в комплекте). Окуляры широкого поля WF10х и WF20х обеспечивают базовый диапазон увеличения от 40х до 2000х. Линза Барлоу 2х в комплекте удваивает увеличение, поднимая потолок до 4000х, но при её использовании существенно падает яркость и сужается поле зрения, а разрешающая способность не растёт — увеличение выше 2000х становится частично «пустым», изображение увеличивается без прироста детализации.

Конденсор с числовой апертурой 0.65 и встроенным светодиодным коллектором формирует равномерный световой пучок в проходящем свете. Осветитель отраженного света — точечный светодиод над объективами, эффективен на объективах 4х и 10х для изучения непрозрачных образцов. Оба осветителя имеют раздельную плавную регулировку яркости. Питание — от сетевого адаптера 100-240 В (в комплекте) или от трёх батарей формата АА (не входят в комплект), что позволяет работать автономно в полевых условиях, на выездных занятиях, в экспедициях.

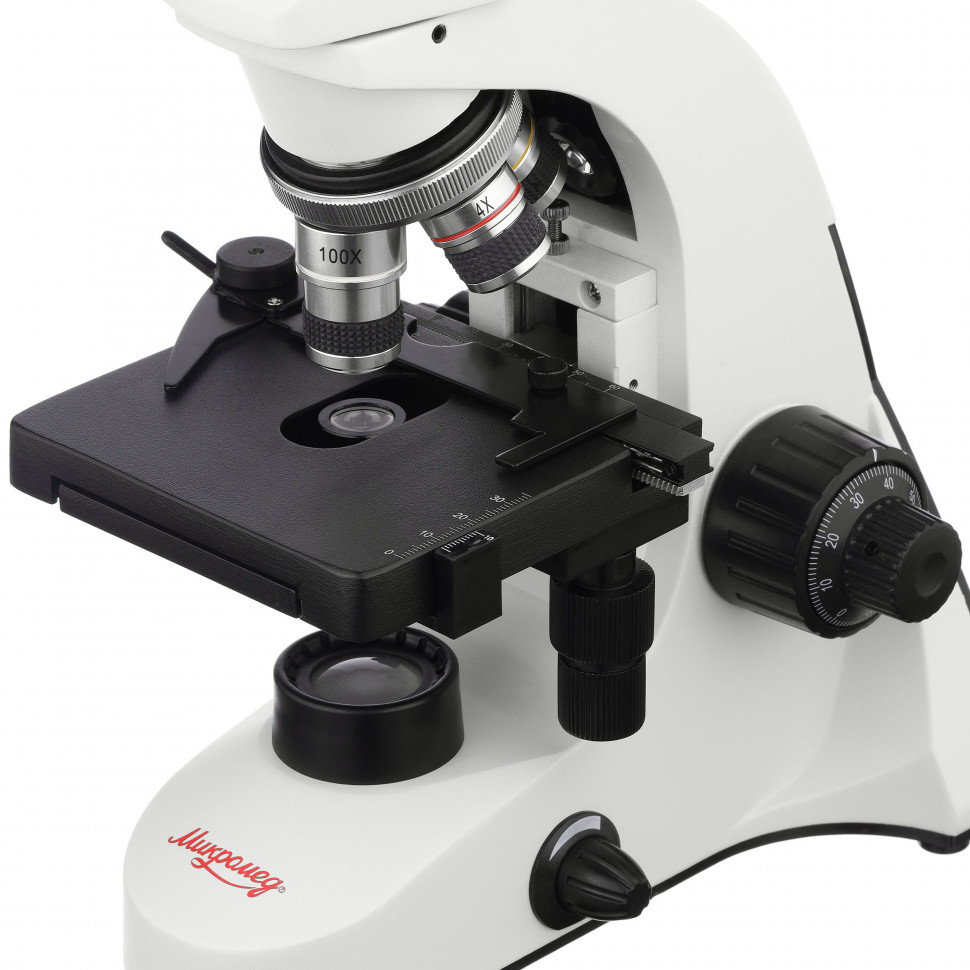

Механический двухкоординатный предметный столик размером 105×95 мм управляется коаксиальными рукоятками, перемещение препарата — 50×20 мм. Шкалы координат с ценой деления 1.0 мм оснащены нониусами, повышающими точность позиционирования до 0.1 мм — это важно при подсчёте клеток в мазках, поиске нужного участка препарата по координатам, возврате к ранее найденной структуре. Зубчато-реечный механизм столика демпфирован, люфты отсутствуют.

Фокусировка осуществляется перемещением столика по высоте в пределах 13 мм. Механизм двуступенчатый: грубая и тонкая наводка на резкость управляются рукоятками на общей оси. Ход тонкой фокусировки — 3 мм за полный оборот, что обеспечивает плавную настройку при работе на высоких увеличениях. Регулировочный винт-ограничитель фиксирует верхнее положение столика, предотвращая контакт объектива с препаратом. Основание и штатив выполнены из алюминиевого сплава, все механические узлы — металлические, что обеспечивает жесткость конструкции, стабильность настроек и устойчивость к вибрациям и ударам при транспортировке.

Кому подойдет

Микроскоп Микромед С-11 (вар. 3B) ориентирован на учебный процесс в школах, лицеях, профильных классах, на лабораторные работы в вузах по общей биологии, ботанике, зоологии, микробиологии, гистологии. Механический столик с нониусами, тонкая фокусировка и иммерсионный объектив выводят эту модель за рамки базовых учебных микроскопов — она подходит для освоения методов количественного анализа (подсчёт клеток, измерения), работы с малоконтрастными объектами на высоких увеличениях, изучения бактерий. Модель будет полезна студентам медицинских и биологических специальностей для домашней подготовки к практическим занятиям, а также любителям естествознания, которым важна возможность детального изучения микромира с точным позиционированием образцов. Автономное питание делает прибор подходящим для биологических кружков, полевых практик, выездных занятий вне лаборатории.

Что важно знать заранее

Монокулярная насадка подразумевает наблюдение одним глазом, что при длительной работе вызывает бóльшую утомляемость по сравнению с бинокулярными моделями. Ахроматическая коррекция объективов обеспечивает приемлемое качество изображения для учебных и общелабораторных задач, но цветовые искажения (хроматические аберрации) на высоких увеличениях заметнее, чем у планахроматической или апохроматической оптики. Отраженный свет эффективен только с объективами 4х и 10х — на более высоких увеличениях непрозрачные образцы наблюдать не получится, они требуют специализированных металлографических микроскопов с коаксиальным освещением. При работе с линзой Барлоу учитывайте падение яркости, сужение поля зрения и отсутствие прироста реального разрешения — увеличение выше 2000х имеет смысл только для отдельных задач визуализации уже различимых на 2000х структур. Иммерсионный объектив 100х требует аккуратного обращения: после работы масло необходимо удалять специальной салфеткой, остатки масла ухудшают изображение и могут повредить оптику.

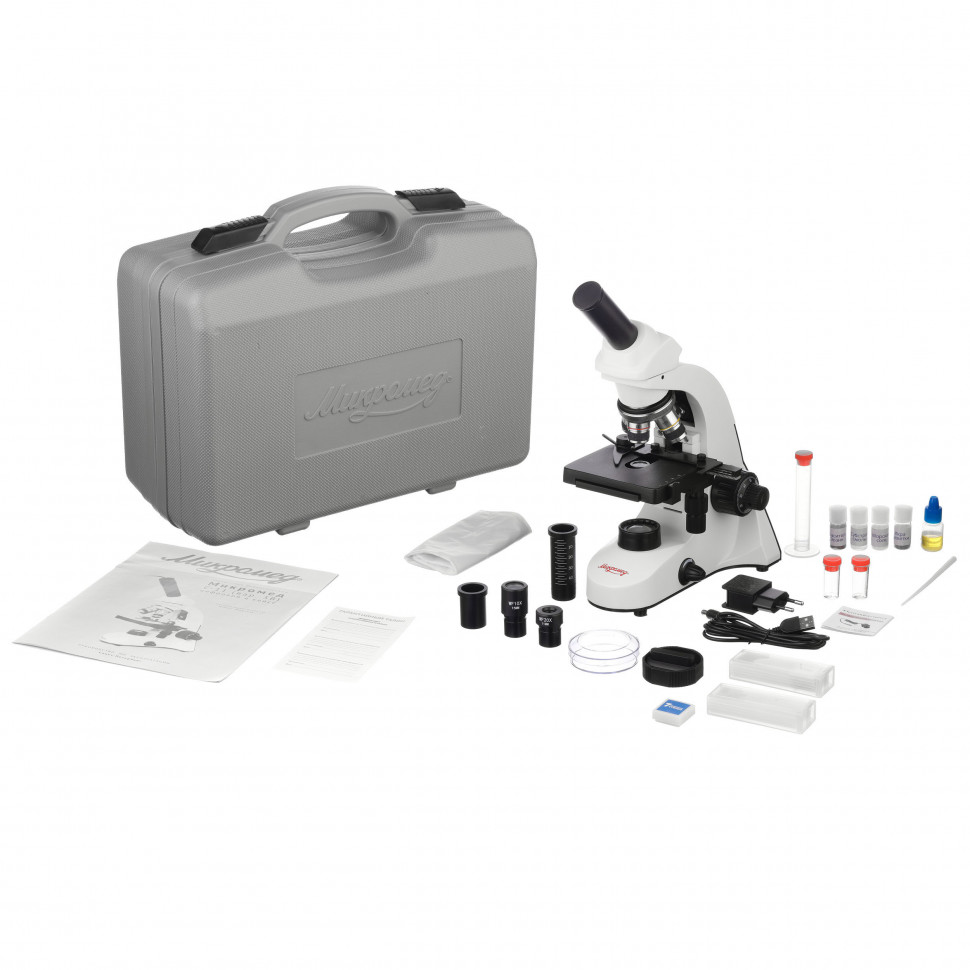

Комплектация

• Штатив с механизмами — встроены осветители проходящего и отраженного света, револьверное устройство на 4 объектива, механизм грубой и тонкой фокусировки
• Монокулярная поворотная насадка — угол наклона 45°, поворот 360°
• Объективы-ахроматы — 4x, 10x, 40x (подпружиненный), 100х (иммерсионный подпружиненный)
• Окуляры широкого поля — WF10х/15, WF20х/11
• Конденсор — числовая апертура 0.65
• Линза Барлоу 2х — для увеличения кратности с оговорками по качеству
• Адаптер для окуляров — переходник 23.2-20.0 мм
• Механический двухкоординатный столик — 105×95 мм, перемещение препарата 50×20 мм, шкалы с нониусами
• Мини-лаборатория — 5 готовых микропрепаратов, предметные и покровные стекла (пластик), пробирки, мерный цилиндр, чашка Петри, нож-микротом для приготовления срезов, палочка для перемешивания, флаконы с субстратом смолы, красителем эозин, морской солью, икрой креветки
• Иммерсионное масло — для объектива 100х
• Сетевой адаптер — питание от 100-240 В, 50-60 Гц
• Жесткий кейс — для транспортировки и хранения
• Пылезащитный чехол, руководство по эксплуатации

Комплект полностью готов к началу работы: все оптические элементы, освещение, препараты для первых наблюдений, реактивы и принадлежности для самостоятельного приготовления препаратов входят в поставку. Для автономной работы потребуется докупить три батареи формата АА. Для цифровой съёмки и вывода изображения на компьютер понадобится отдельно приобретаемая окулярная камера с посадочным диаметром 23.2 мм.

Рекомендуемые аксессуары

Предметные и покровные стекла — стеклянные, а не пластиковые, обеспечивают лучшее качество изображения и подходят для долговременного хранения препаратов. Набор красителей — метиленовый синий, фуксин, йод для окрашивания различных клеточных структур и повышения контраста. Окулярная цифровая камера — для фото- и видеосъёмки, вывода изображения на монитор, измерений в программном обеспечении. Дополнительные окуляры — например, WF16х или окуляр с сеткой-микрометром для измерения размеров объектов. Флакон иммерсионного масла — про запас, комплектного объёма хватает ненадолго при частой работе с объективом 100х.

Итог

Микромед С-11 (вар. 3B) — учебный биологический микроскоп расширенной комплектации с механическим координатным столиком, двойным освещением и возможностью автономной работы. Диапазон увеличения от 40х до 2000х с иммерсией, металлическая конструкция, полный набор принадлежностей для приготовления препаратов и жесткий кейс делают модель универсальным решением для школьных и вузовских лабораторных работ, домашнего изучения микробиологии, ботаники, зоологии, гистологии, а также для полевых исследований и выездных занятий. Механический столик с нониусами выделяет эту модель среди базовых учебных микроскопов, обеспечивая точное позиционирование образцов для количественных методов и поиска структур по координатам.
