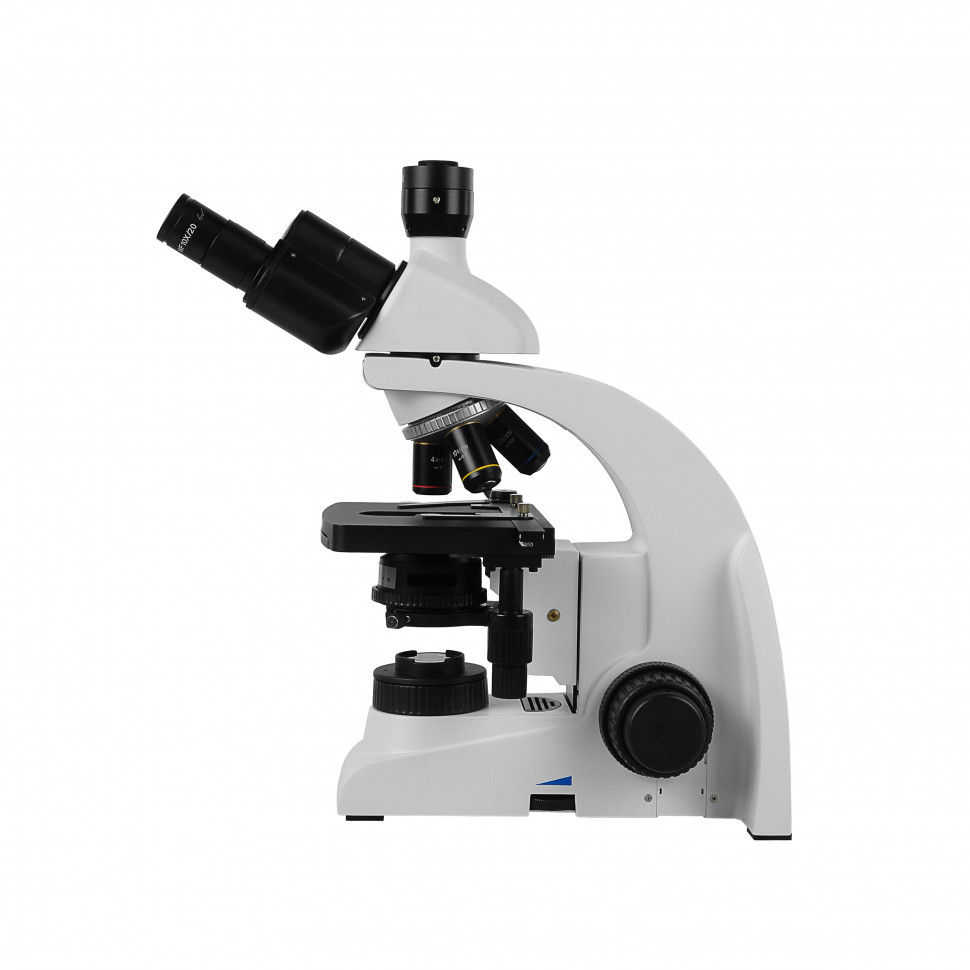

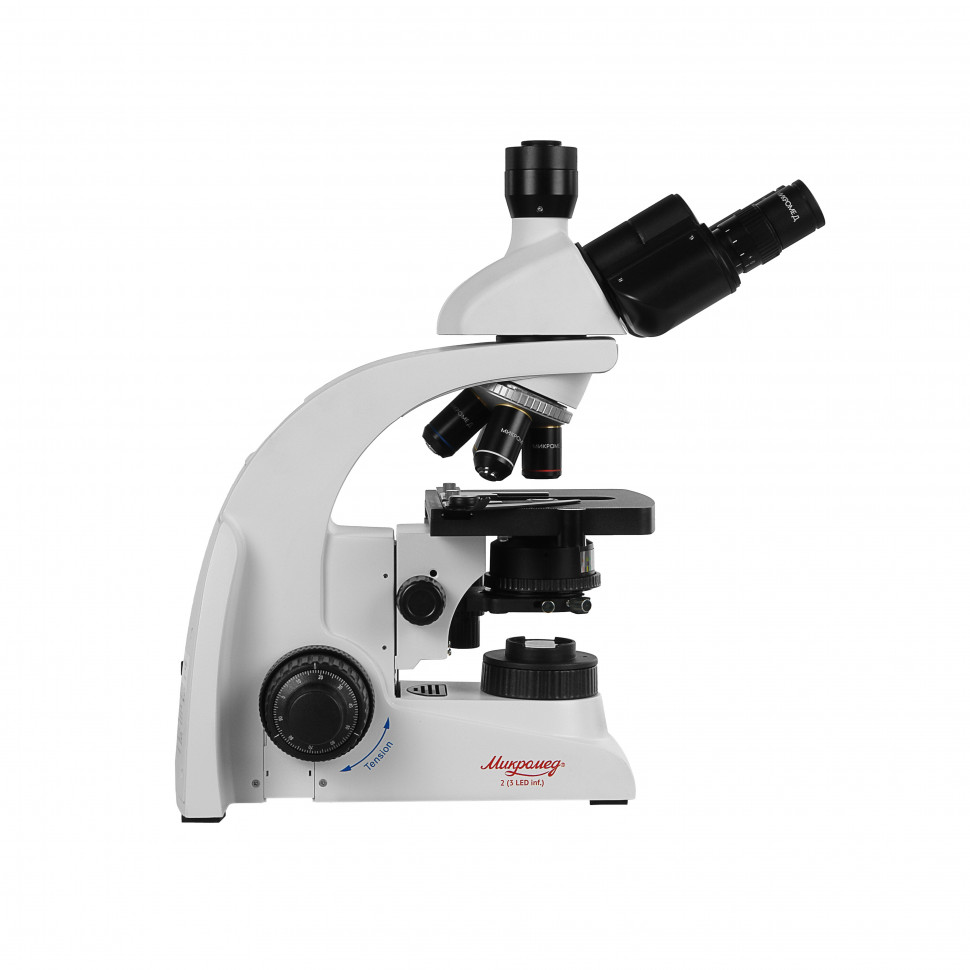

Микроскоп биологический Микромед 2 (вариант 3 LED inf) тринокулярный

Микромед 2 (вариант 3 LED inf) — лабораторный микроскоп с системой Кёлера и тринокулярной насадкой

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

Микромед 2 (вариант 3 LED inf) работает в проходящем свете по методу светлого поля. Это базовый метод биологической микроскопии, при котором свет проходит через прозрачный препарат снизу вверх. Метод подходит для изучения окрашенных срезов тканей, мазков крови, бактериальных культур, гистологических препаратов, клеточных структур. Окрашивание усиливает контраст и позволяет выявить детали, невидимые в нативном состоянии.

Модульная конструкция микроскопа позволяет расширить возможности наблюдения дополнительными методами контрастирования. С фазово-контрастным конденсором и соответствующими объективами становится доступен фазовый контраст — метод визуализации неокрашенных живых клеток без предварительной фиксации и окрашивания, что критично для изучения динамических процессов. С конденсором темного поля (сухим NA=0.83-0.91 или иммерсионным NA=1.25-1.36) можно наблюдать объекты, размер которых ниже предела разрешения светлого поля — бактерии, споры, границы клеток на темном фоне. Установка поляризатора на коллектор и анализатора под насадку открывает возможность простой поляризации для исследования анизотропных структур — кристаллов, волокон, крахмальных зерен.

Точность и повторяемость

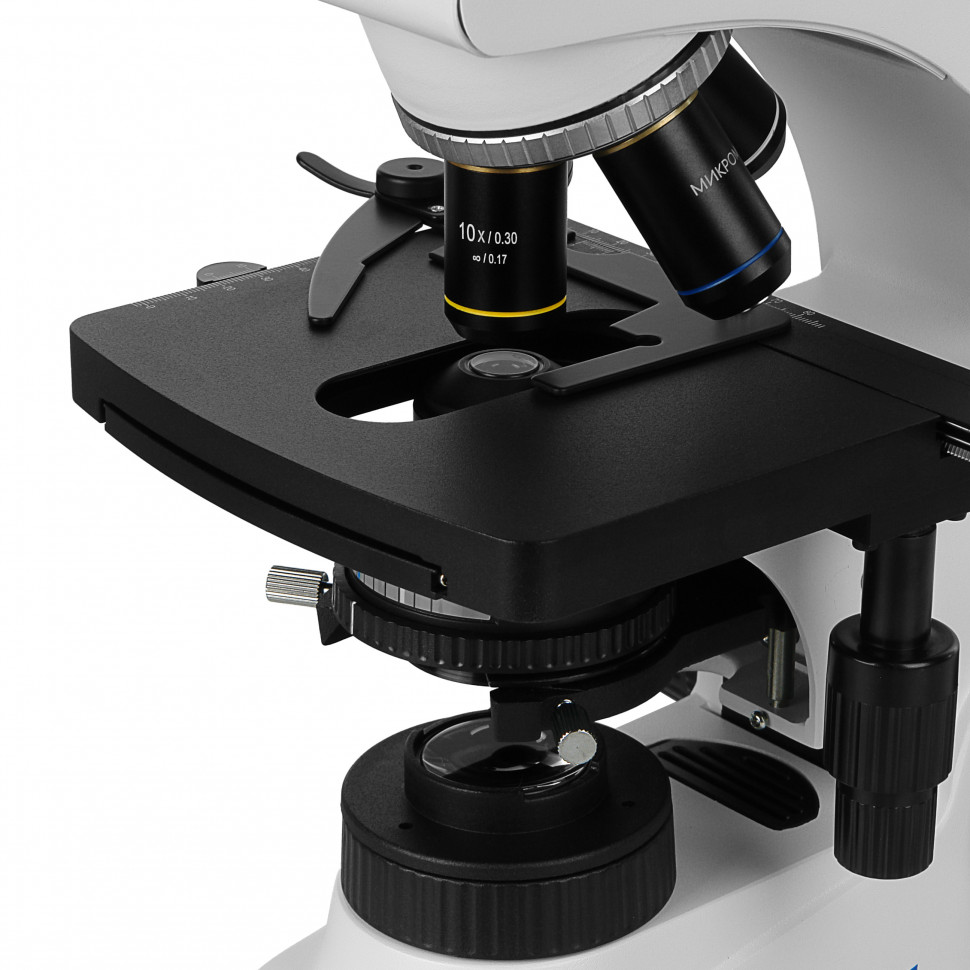

Механический двухкоординатный столик размером 156×138 мм с диапазоном перемещения 76×54 мм по осям X-Y обеспечивает точное позиционирование препарата. Безлюфтовые зубчато-реечные передачи исключают смещение при смене направления движения. Фокусировка осуществляется коаксиальными рукоятками грубой и тонкой наводки с прецизионным демпфированным механизмом. Цена деления тонкой фокусировки составляет 1 мкм, величина хода 0.1 мм на оборот. Регулятор усилия хода позволяет настроить жесткость механизма под задачу. Парфокальность объективов означает, что при смене увеличения через револьверное устройство фокусировка сохраняется — достаточно минимальной подстройки тонкой наводкой.

Оптическая система микроскопа скорректирована на бесконечность. Это означает, что световой поток выходит из объектива параллельным пучком и фокусируется тубусной линзой внутри насадки. Такая схема позволяет встраивать между объективом и окулярами дополнительные оптические модули — фазовые кольца, поляризаторы, светоделители — без внесения аберраций и потери качества изображения. Объективы с подпружиненными оправами (40x/0.70 и 100x/1.25 oil) защищают оптику и препарат от повреждения при случайном контакте.

Область применения

Микромед 2 (вариант 3 LED inf) предназначен для морфологических и микробиологических исследований в научных и клинико-диагностических лабораториях, учебных заведениях медицинского и биологического профиля, производственных лабораториях фармацевтической промышленности и контроля качества. Тринокулярная насадка с независимым портом для камеры позволяет одновременно вести визуальное наблюдение и цифровую регистрацию без переключения светового потока, что востребовано при документировании результатов, консультациях, дистанционной диагностике.

Конструкция и технологии

Осветительная система микроскопа построена по схеме Кёлера. В отличие от простого осветителя, где источник света проецируется непосредственно в плоскость препарата, схема Кёлера разделяет световой поток на две сопряженные системы: изображение источника фокусируется в апертурной диафрагме конденсора, а полевая диафрагма проецируется в плоскость препарата. Результат — равномерное освещение поля зрения без затемнения краев и без изображения нити накала или кристалла светодиода в поле зрения. Высокая яркость и контраст особенно важны для тринокулярного микроскопа, где световой поток делится между визуальным и цифровым каналами. Источник света — белый светодиод мощностью 3 Вт с цветовой температурой 5500-6000 К и регулируемой яркостью. Встроенный блок питания исключает необходимость внешнего трансформатора.

Иммерсионный конденсор Аббе с числовой апертурой NA=0.9 в сухом варианте и NA=1.25 при работе с масляной иммерсией согласован с апертурой объектива 100x/1.25 oil. Центрирование конденсора двумя винтами обеспечивает соосность светового пучка с оптической осью объектива. Регулируемая апертурная ирисовая диафрагма с цветной маркировкой значений апертур и увеличений упрощает настройку освещения под конкретный объектив. Диапазон перемещения конденсора по высоте 19 мм позволяет работать с препаратами разной толщины и настраивать освещение по Кёлеру. Слот конденсора предназначен для установки слайдеров темного поля и фазового контраста.

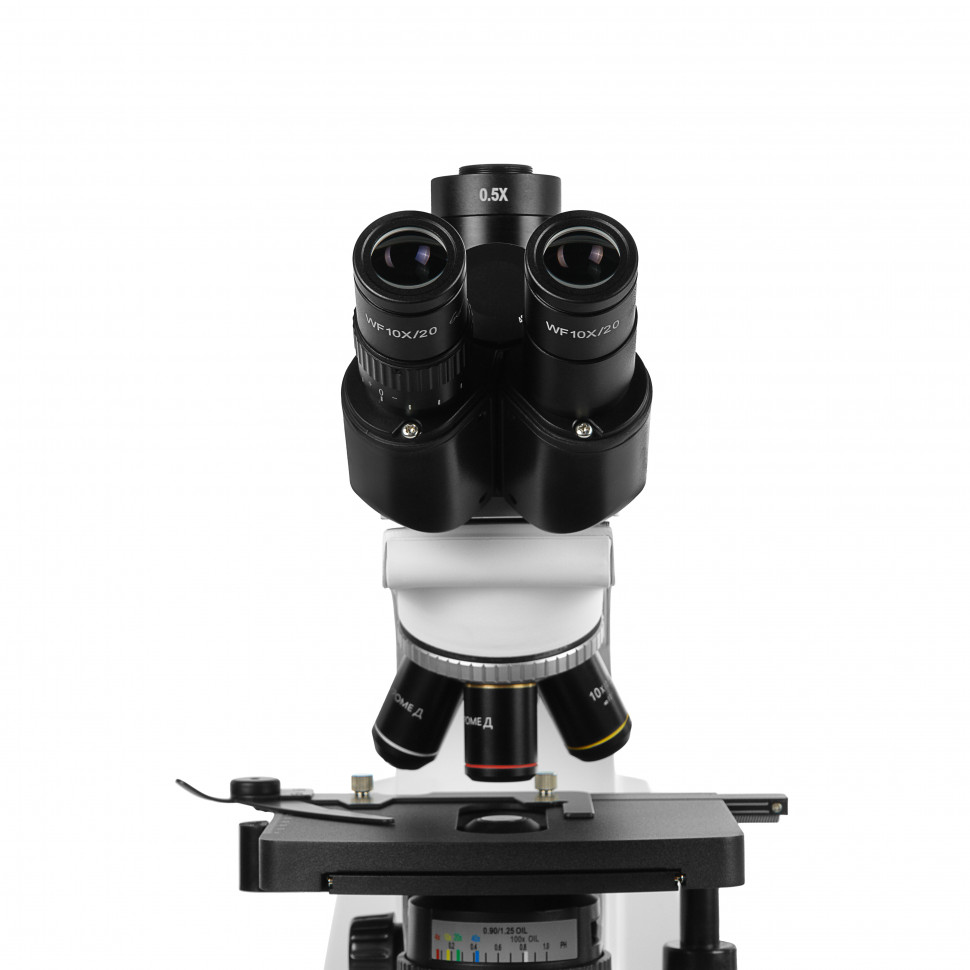

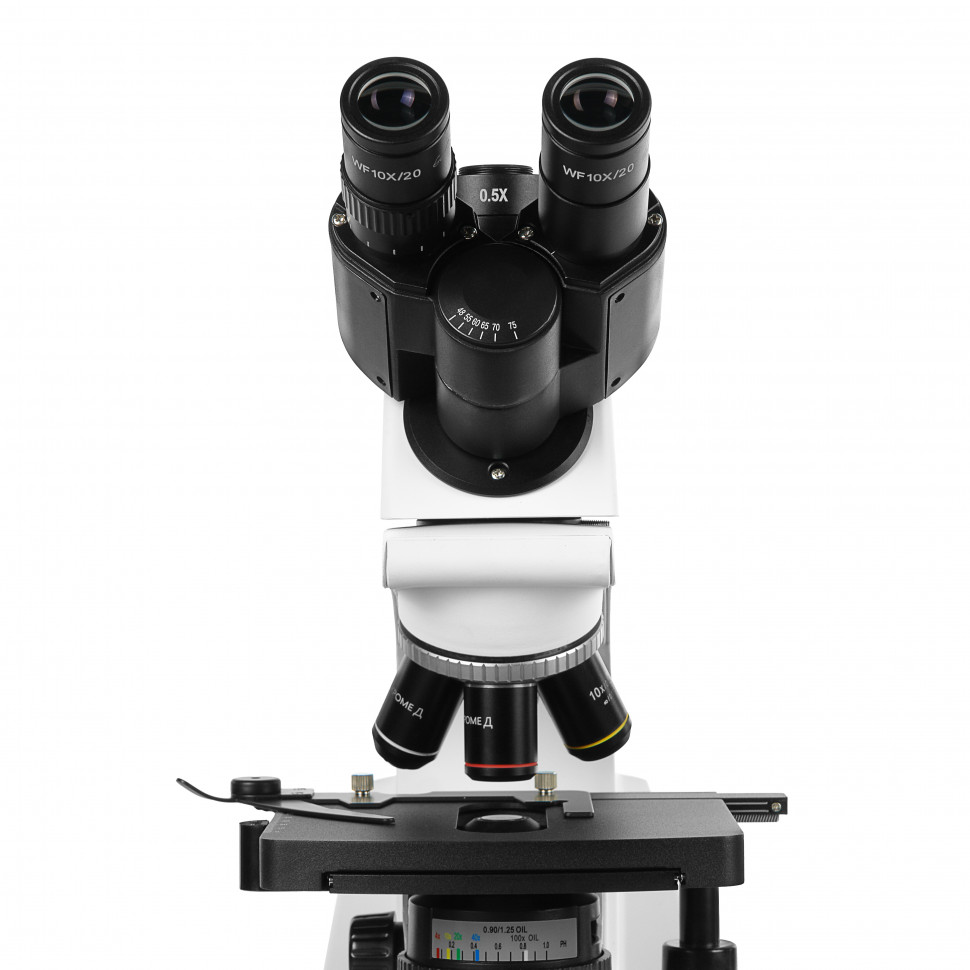

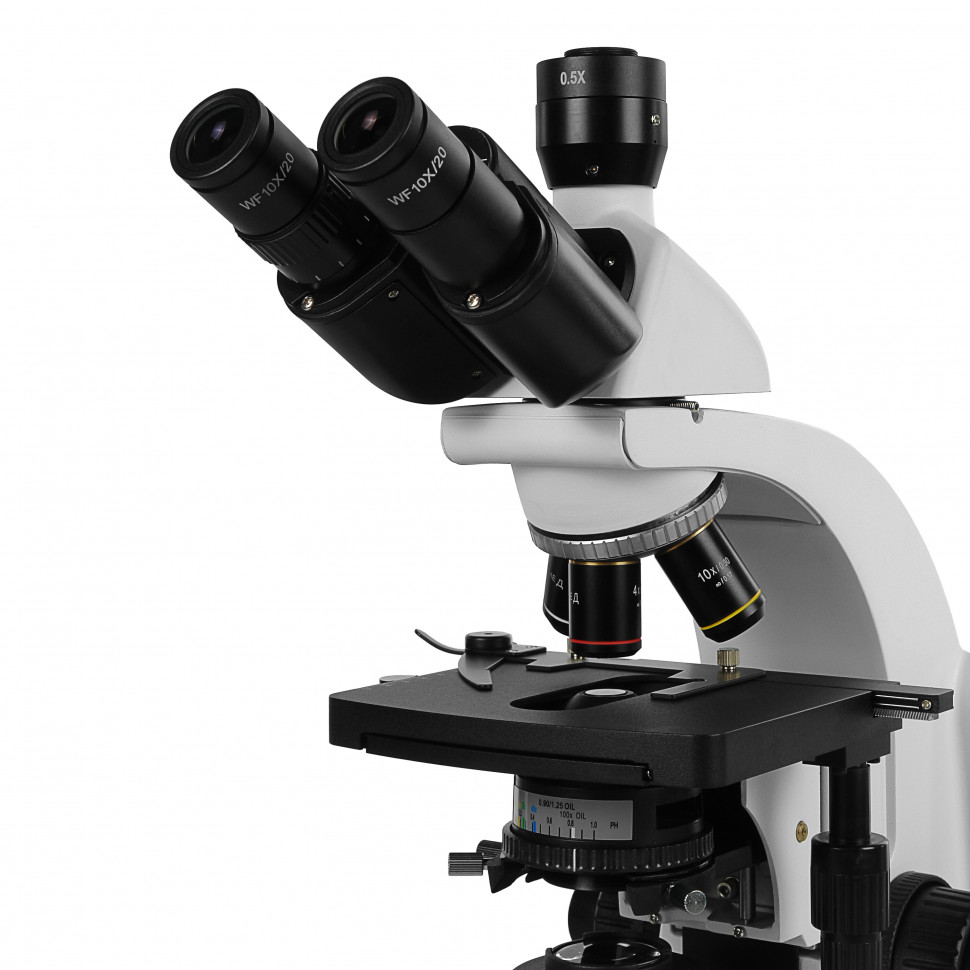

Тринокулярная насадка типа Зидентопфа имеет два окулярных тубуса для визуального наблюдения и третий вертикальный тубус для камеры. Конструкция светоделителя обеспечивает одновременную передачу изображения во все три канала без необходимости переключения. Камера устанавливается через стандартное крепление C-Mount, что позволяет использовать не только специализированные цифровые окулярные камеры, но и фото- и видеокамеры с соответствующим креплением. В комплект входит адаптер C-Mount 0.5x для согласования поля зрения камеры с оптикой микроскопа. Тубус камеры имеет регулировку вдоль оптической оси для выравнивания фокуса визуального и цифрового каналов. Угол наклона окулярных тубусов 30° снижает нагрузку на шейный отдел при длительной работе. Регулировка межзрачкового расстояния 48-75 мм и диоптрийная настройка ±6 диоптрий на левом тубусе обеспечивают индивидуальную подстройку под зрение наблюдателя.

Револьверное устройство на 4 гнезда повернуто от наблюдателя, что упрощает смену объективов при работе с высокими увеличениями. Ахроматические объективы с коррекцией на длину тубуса бесконечность и толщину покровного стекла 0.17 мм обеспечивают цветопередачу, достаточную для рутинных лабораторных исследований. Числовая апертура объективов возрастает с увеличением кратности: 4x/0.13, 10x/0.30, 40x/0.70, 100x/1.25 oil. Объектив 100x требует применения иммерсионного масла между фронтальной линзой объектива и покровным стеклом препарата — это повышает числовую апертуру и разрешающую способность до уровня, недостижимого в воздушной среде. Окуляры WF 10x/20 с удаленным зрачком позволяют работать в очках.

Металлическая конструкция штатива и основания с антистатическим покрытием обеспечивает механическую стабильность и защиту оптики от пыли. Полностью металлическое исполнение гарантирует долговечность и сохранение юстировки при интенсивной эксплуатации.

Кому подойдет

Микромед 2 (вариант 3 LED inf) ориентирован на специалистов, работающих с гистологическими, цитологическими, микробиологическими, паразитологическими препаратами в условиях лаборатории. Система Кёлера, инфинити-коррекция оптики, иммерсионный конденсор высокой апертуры, прецизионная фокусировка и координатный столик — признаки профессионального лабораторного инструмента, а не учебной модели.

Тринокулярная насадка с независимым портом камеры востребована там, где требуется документирование результатов исследований, создание фотоархивов препаратов, дистанционные консультации, учебная демонстрация. Одновременное наблюдение через окуляры и регистрация изображения на экран без переключения потока ускоряет работу при скрининговых исследованиях.

Модульность конструкции делает микроскоп перспективной инвестицией для лабораторий, планирующих расширение методов исследования. Возможность добавления фазового контраста, темного поля, поляризации позволяет адаптировать прибор под новые задачи без замены базовой системы.

Что важно знать заранее

Проходящий свет требует прозрачных или полупрозрачных препаратов на предметных стеклах. Непрозрачные объекты — металлы, керамика, электронные платы, объемные биологические образцы — не могут быть исследованы на данном микроскопе без специальной подготовки тонких срезов.

Камера в комплект не входит. Для цифровой регистрации потребуется отдельное приобретение цифровой окулярной камеры с креплением C-Mount. При выборе камеры следует учитывать разрешение сенсора, размер пикселя, тип подключения (USB, HDMI), наличие программного обеспечения для захвата и обработки изображений.

Работа с объективом 100x/1.25 oil требует применения иммерсионного масла. Флакон масла входит в комплект, но запас необходимо пополнять. После каждого сеанса работы масло удаляется с фронтальной линзы объектива и покровного стекла препарата специальной салфеткой или бумагой для оптики, смоченной в растворителе (ксилол, толуол). Высыхание масла на оптике приводит к образованию трудноудалимого налета.

Настройка освещения по Кёлеру требует понимания принципов микроскопии. Неправильная настройка полевой и апертурной диафрагм снижает контраст и разрешение изображения, делая бессмысленным использование высокоапертурной оптики.

Дополнительные методы контрастирования — фазовый контраст, темное поле, поляризация — требуют приобретения соответствующих конденсоров, слайдеров, объективов, оптических элементов. Базовая комплектация обеспечивает работу только в светлом поле.

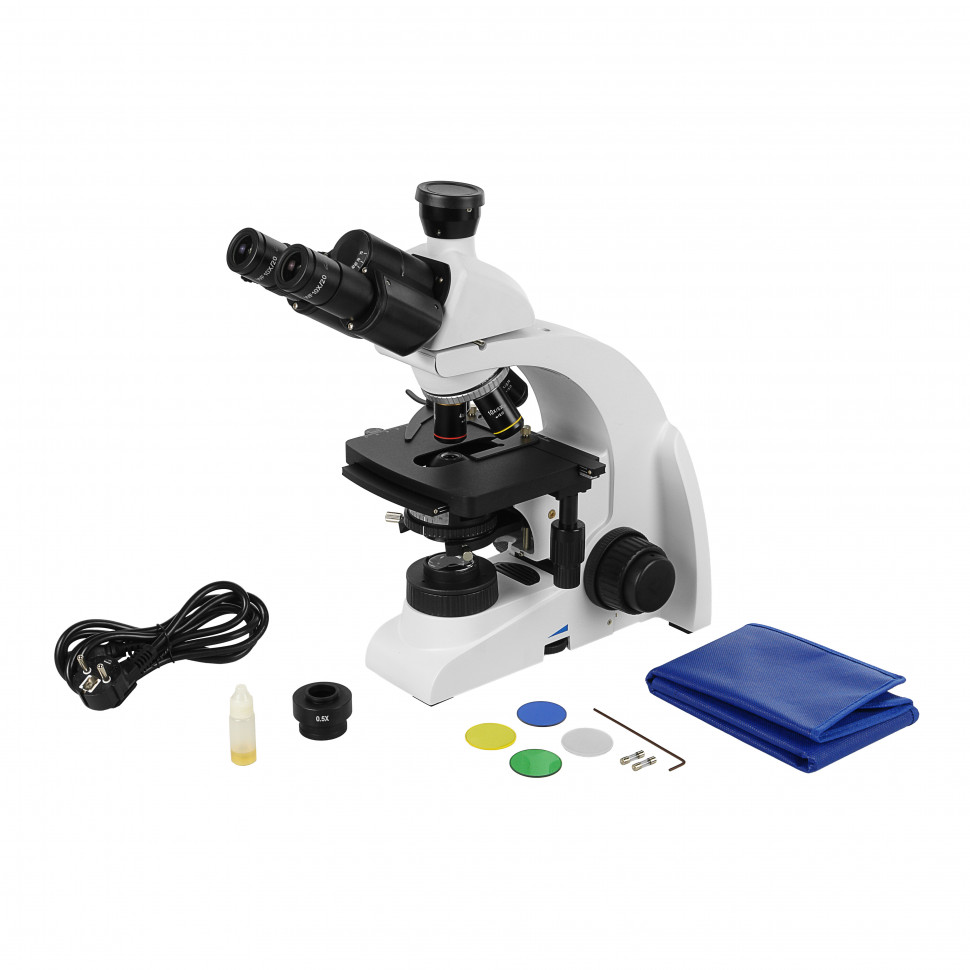

Комплектация

• Штатив с осветителем — несущая конструкция микроскопа со встроенным светодиодным осветителем мощностью 3 Вт и блоком питания в основании.
• Тринокулярная насадка — поворотная на 360°, с углом наклона окулярных тубусов 30° и независимым вертикальным тубусом для камеры.
• Револьверное устройство на 4 гнезда — для быстрой смены объективов без потери фокусировки.
• Двухкоординатный механический столик 156×138 мм — с диапазоном перемещения 76×54 мм по осям X-Y и съемным препаратоводителем.
• Адаптер C-Mount 0.5x — для подключения цифровых камер с согласованием поля зрения.
• Иммерсионный конденсор Аббе NA=0.9/1.25 — центрируемый, с регулировкой по высоте 19 мм, слотом для слайдеров, апертурной ирисовой диафрагмой с цветной маркировкой.
• Объектив 4x/0.13 — ахромат для обзора препарата и поиска области интереса.
• Объектив 10x/0.30 — ахромат для детального рассмотрения структур среднего размера.
• Объектив 40x/0.70 — ахромат с подпружиненной оправой для изучения клеточных структур.
• Объектив 100x/1.25 oil — иммерсионный ахромат с подпружиненной оправой для исследований с максимальным разрешением.
• Окуляры WF 10x/20 с удаленным зрачком — 2 шт — широкопольные окуляры с полем зрения 20 мм, позволяют работать в очках.
• Светофильтры — голубой, зеленый, желтый, матовый для коррекции цветовой температуры и снижения яркости.
• Иммерсионное масло — для работы с объективом 100x.
• Винты центрировки и фиксации конденсора, винт фиксации насадки, ключ шестигранный 2 мм, предохранитель, сетевой кабель, пылезащитный чехол, руководство по эксплуатации.

Комплект достаточен для начала работы в светлом поле с визуальным наблюдением. Для цифровой регистрации потребуется камера с креплением C-Mount. Для расширения методов контрастирования необходимы дополнительные принадлежности.

Рекомендуемые аксессуары

Цифровая окулярная камера с креплением C-Mount — для регистрации изображений и вывода на экран компьютера. При выборе учитывайте разрешение сенсора, скорость передачи данных, совместимость программного обеспечения с операционной системой.

Предметные и покровные стекла — расходный материал для приготовления временных и постоянных препаратов. Толщина покровных стекол должна соответствовать 0.17 мм, на которую рассчитаны объективы.

Иммерсионное масло — запасные флаконы для работы с объективом 100x. Используйте масло с показателем преломления около 1.515, соответствующим стеклу.

Фазово-контрастный конденсор и набор фазово-контрастных объективов 10x, 20x, 40x, 100x — для визуализации неокрашенных живых клеток без предварительной подготовки.

Конденсор темного поля (сухой или иммерсионный) и слайдер темного поля — для наблюдения объектов с размерами ниже предела разрешения светлого поля.

Поляризатор и анализатор — для исследования анизотропных структур методом простой поляризации.

Окуляры увеличенной кратности (16x, 20x) — для достижения общего увеличения до 2000x. Следует учитывать, что увеличение свыше 1250x для данной оптики может быть пустым — рост размера изображения без прироста разрешения деталей.

Окуляры со шкалой или сеткой 10x/18 — для измерений линейных размеров объектов в поле зрения.

Итог

Микромед 2 (вариант 3 LED inf) — профессиональный лабораторный микроскоп с системой освещения Кёлера, оптикой с коррекцией на бесконечность, тринокулярной насадкой для одновременного визуального наблюдения и цифровой регистрации. Базовая комплектация обеспечивает увеличение 40-1000x в светлом поле проходящего света. Модульная конструкция позволяет расширить возможности прибора фазовым контрастом, темным полем, поляризацией. Иммерсионный конденсор высокой апертуры, прецизионная фокусировка, координатный столик, парфокальные объективы с подпружиненными оправами — признаки инструмента для серьезных морфологических и микробиологических исследований в научных и клинико-диагностических лабораториях.
