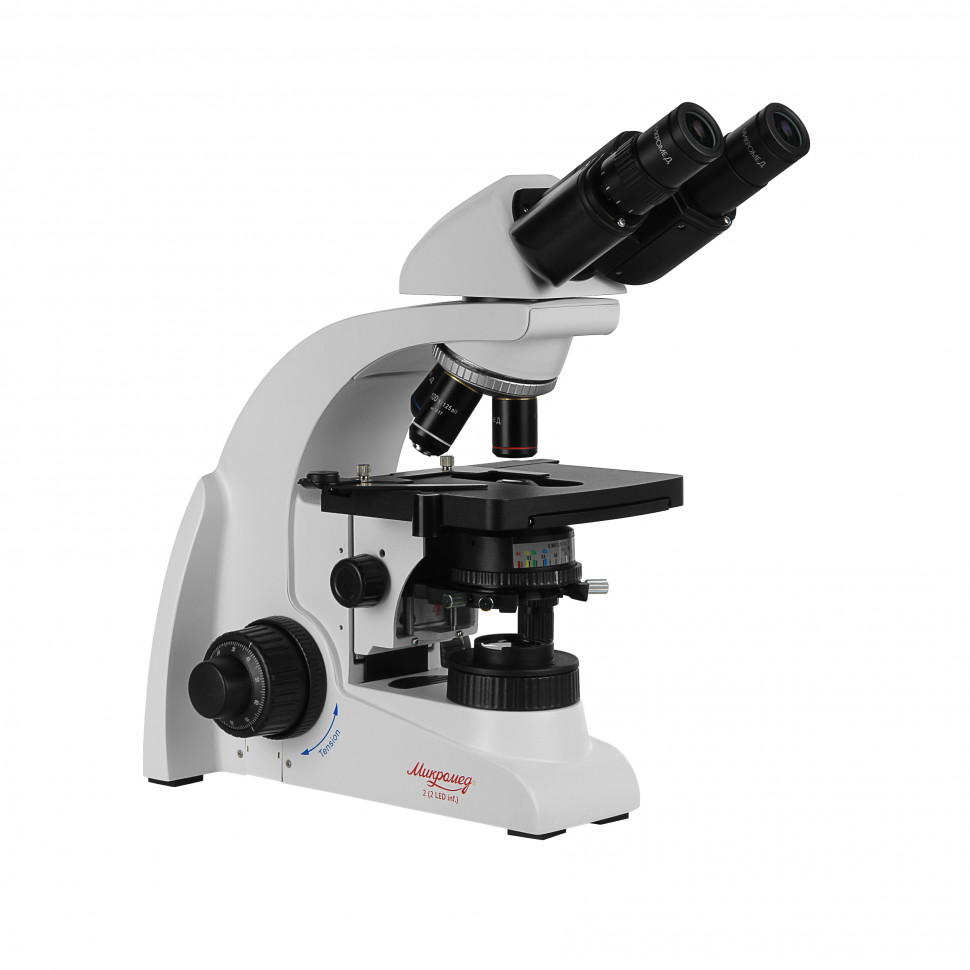

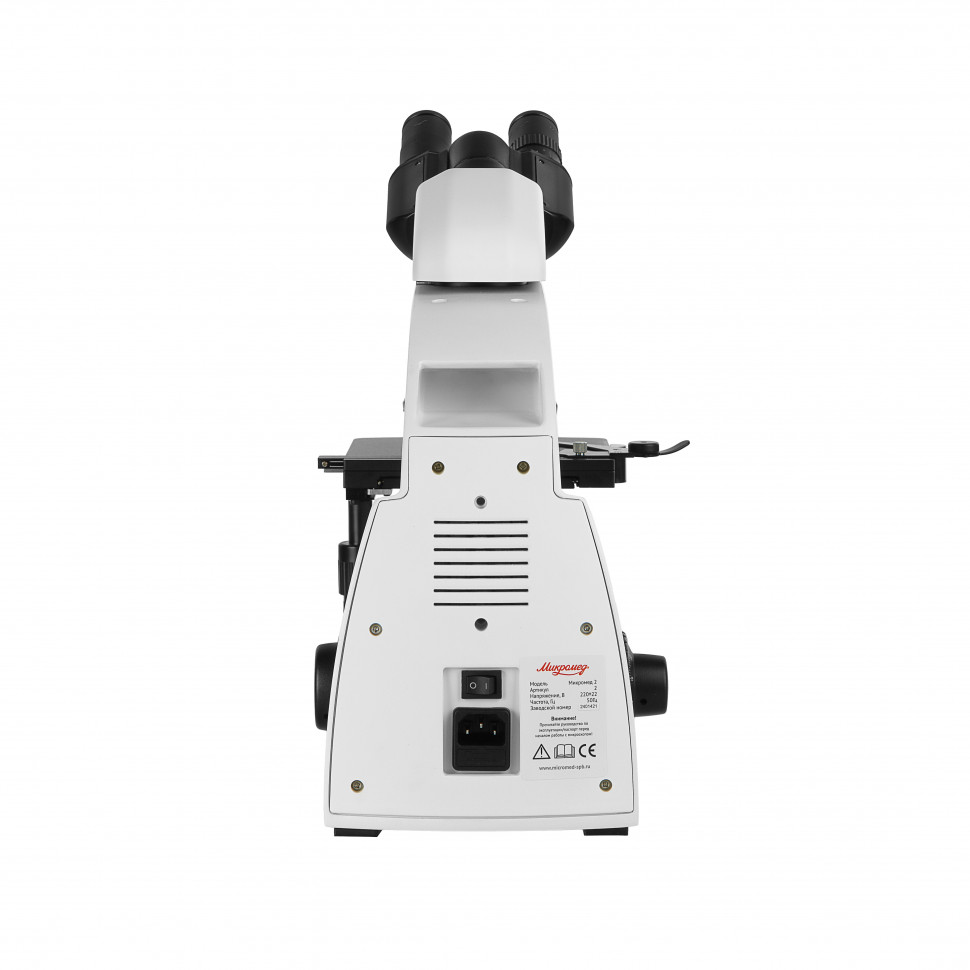

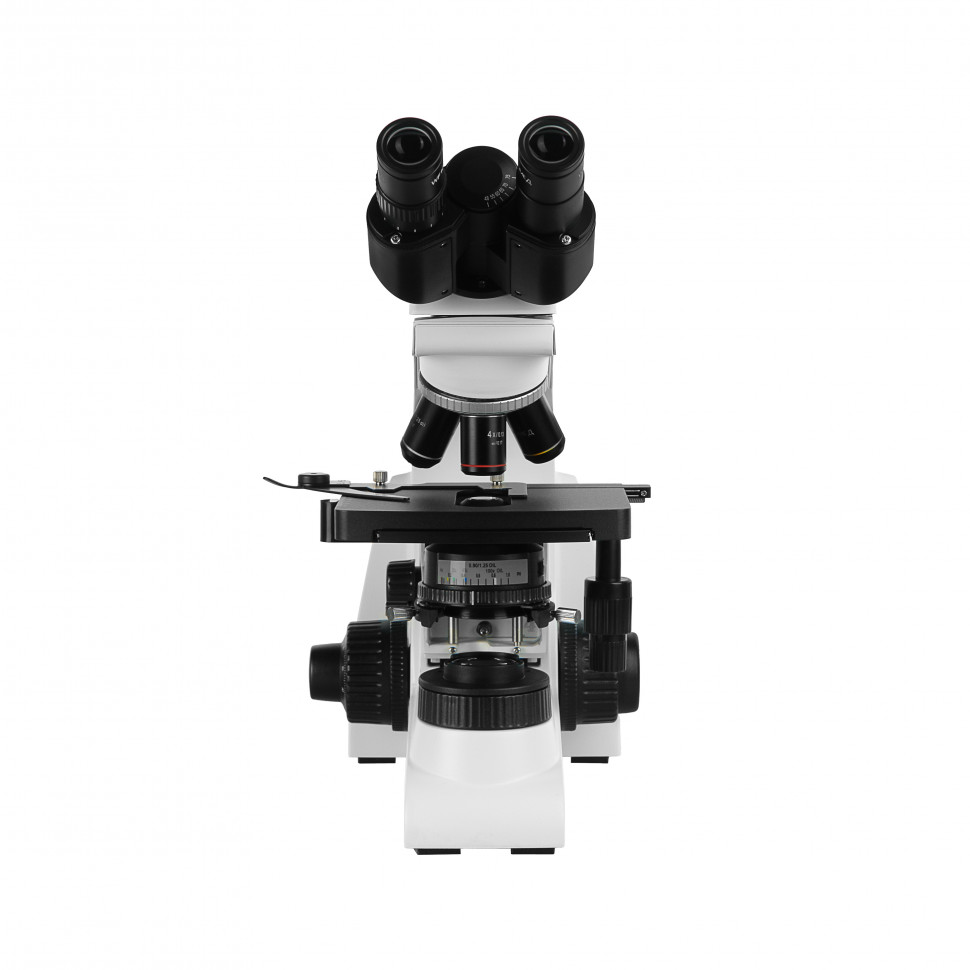

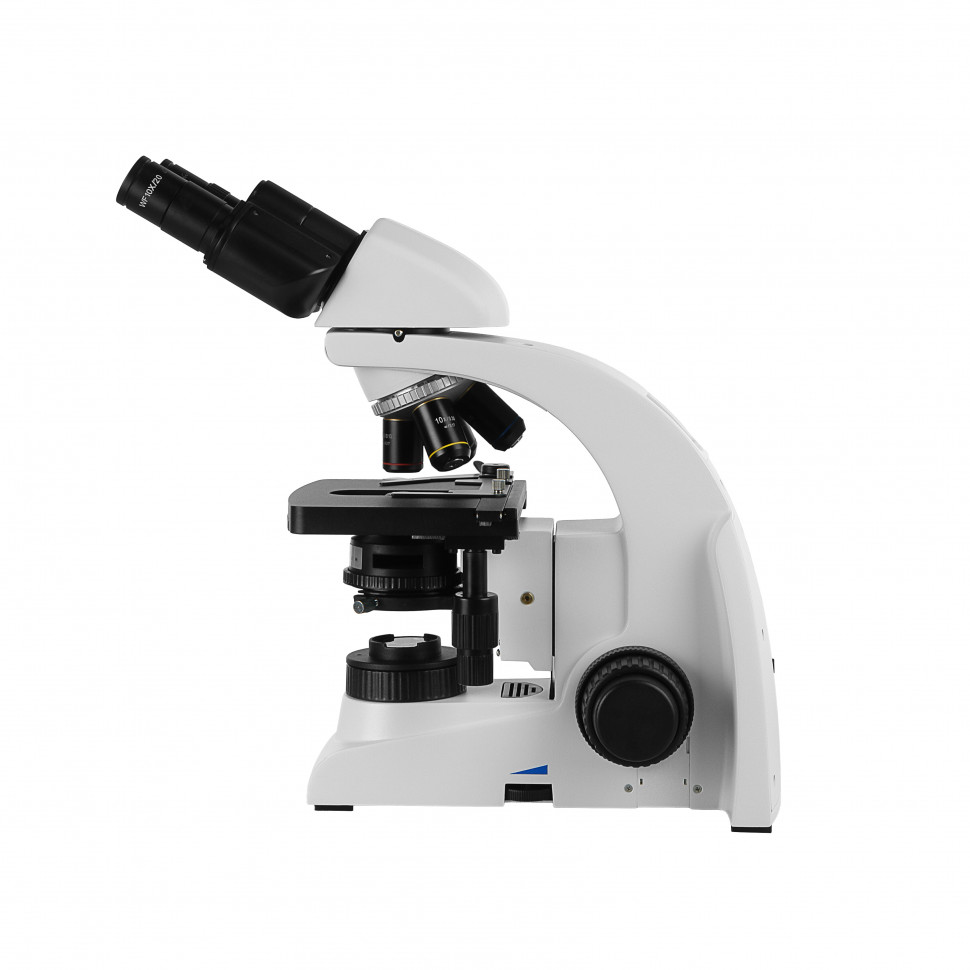

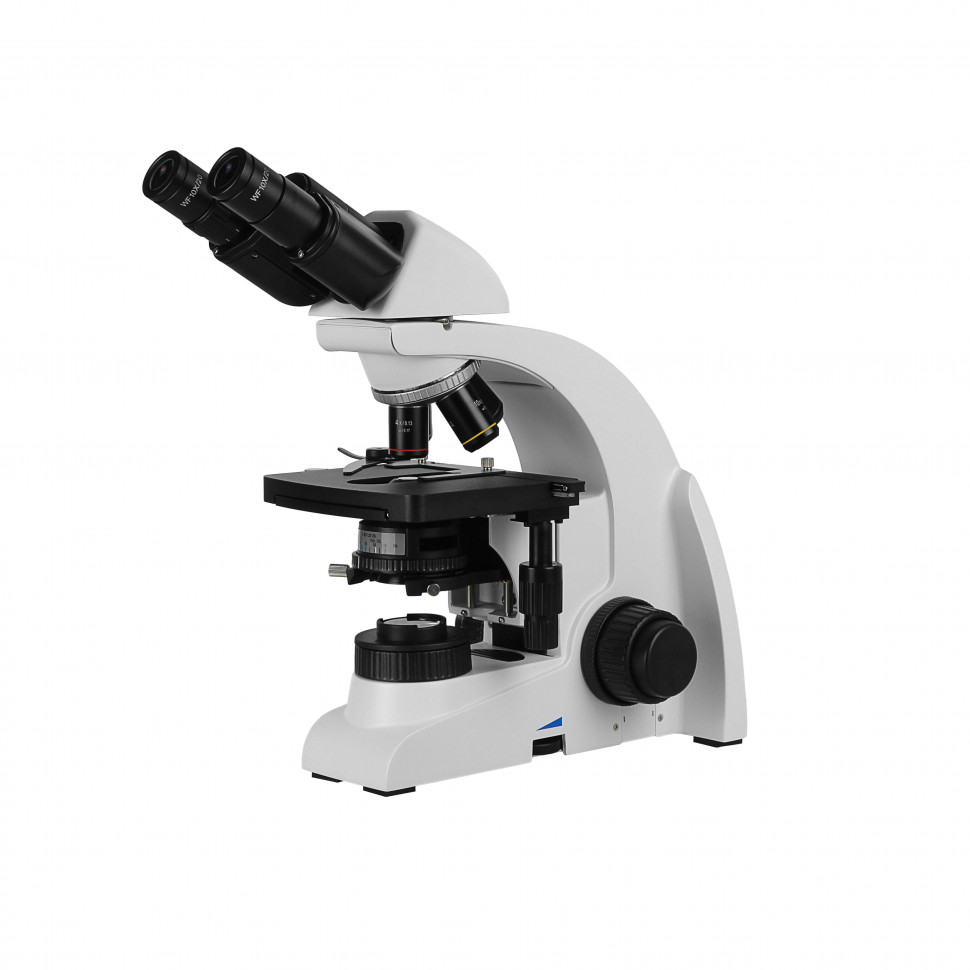

Микроскоп биологический Микромед 2 (вариант 2 LED inf) бинокулярный

Микромед 2 (вариант 2 LED inf) — лабораторный микроскоп с системой Кёлера и оптикой инфинити

Прямой биологический микроскоп для работы в проходящем свете с диапазоном увеличения 40х–1000х. Оптическая система скорригирована на бесконечность, освещение построено по схеме Кёлера, в комплекте иммерсионный конденсор Аббе с числовой апертурой до 1.25. Базовый метод наблюдения — светлое поле, конструкция позволяет дооснастить прибор для работы по методам темного поля, фазового контраста и простой поляризации. Бинокулярная насадка типа Зидентопфа с углом наклона 30° и механический двухкоординатный столик с диапазоном перемещения 76х54 мм рассчитаны на длительную работу с точной локализацией объектов.

Что можно увидеть или сделать на практике

Метод наблюдения и что он даёт

В базовой конфигурации микроскоп работает по методу светлого поля — классическому способу наблюдения окрашенных препаратов. Освещение Кёлера формирует равномерно освещённое поле зрения без затемнения краёв и обеспечивает высокий контраст за счёт раздельной регулировки полевой и апертурной диафрагм. Конденсор Аббе с числовой апертурой 0.9 в сухом варианте и 1.25 при работе с иммерсионным маслом согласуется с апертурами объективов и позволяет реализовать разрешающую способность системы. Объектив 100x/1.25 oil в паре с иммерсионным конденсором даёт разрешение порядка 0.22 мкм, что достаточно для визуализации бактерий, клеточных органелл, деталей структуры тканей.

Конструкция предусматривает установку слайдеров для работы по методу темного поля, а также фазово-контрастного слайдера и соответствующих объективов для фазового контраста. Темное поле позволяет наблюдать неокрашенные объекты с низким собственным контрастом за счёт рассеяния света на структурах образца, фазовый контраст преобразует разность фазовых сдвигов в видимую разность интенсивностей и делает видимыми живые неокрашенные клетки без фиксации и окрашивания. Для работы методом простой поляризации на коллектор устанавливается поляризатор, под визуальную насадку — анализатор, что открывает возможность исследования анизотропных структур, кристаллов, минералов, волокон.

Точность и повторяемость

Механический двухкоординатный столик с безлюфтовыми зубчато-реечными передачами обеспечивает точное перемещение препарата в диапазоне 76х54 мм. Коаксиальные рукоятки грубой и тонкой фокусировки с демпфированным механизмом позволяют настраивать резкость с шагом 0.1 мм на оборот тонкой рукоятки, цена деления шкалы составляет 1 мкм. Центрируемый конденсор с регулировкой по высоте 19 мм даёт возможность точно согласовать положение осветительной системы с оптической осью прибора. Парфокальность объективов сохраняет фокусировку при смене увеличения, подпружиненные оправы объективов 40x и 100x предотвращают повреждение оптики и препарата при случайном контакте.

Область применения

Микроскоп ориентирован на научные, клинические, промышленные лаборатории, выполняющие морфологические исследования, цитологический анализ, микробиологические посевы, контроль качества в фармацевтике и биотехнологиях. Модульная конструкция и коррекция на бесконечность позволяют встраивать в оптический тракт дополнительные элементы — фазово-контрастные устройства, поляризационные аксессуары, камеры для документирования — без потери качества изображения.

Конструкция и технологии

Оптическая система микроскопа скорригирована на бесконечность — параллельный пучок света между объективом и тубусной линзой позволяет размещать в этом промежутке дополнительные оптические модули, светофильтры, анализаторы без внесения аберраций. В комплект входят четыре ахроматических объектива: 4x/0.13, 10x/0.30, 40x/0.70 и иммерсионный 100x/1.25 oil, рассчитанные на покровное стекло толщиной 0.17 мм и длину тубуса бесконечность. Окуляры широкопольные WF 10x/20 с удалённым выходным зрачком обеспечивают комфортное наблюдение в очках. Револьверное устройство на 4 гнезда повёрнуто от наблюдателя, что снижает вероятность случайного смещения при работе.

Освещение построено по схеме Кёлера: коллектор с полевой диафрагмой, конденсор с апертурной диафрагмой и светодиод 3 Вт с цветовой температурой 5500–6000 К формируют равномерно освещённое поле зрения. Апертурная диафрагма конденсора имеет кольцо с цветной маркировкой значений апертур и увеличений используемых объективов, что упрощает настройку освещения под конкретный объектив. Регулировка яркости светодиода позволяет адаптировать освещённость к прозрачности и толщине препарата. Блок питания встроен в основание.

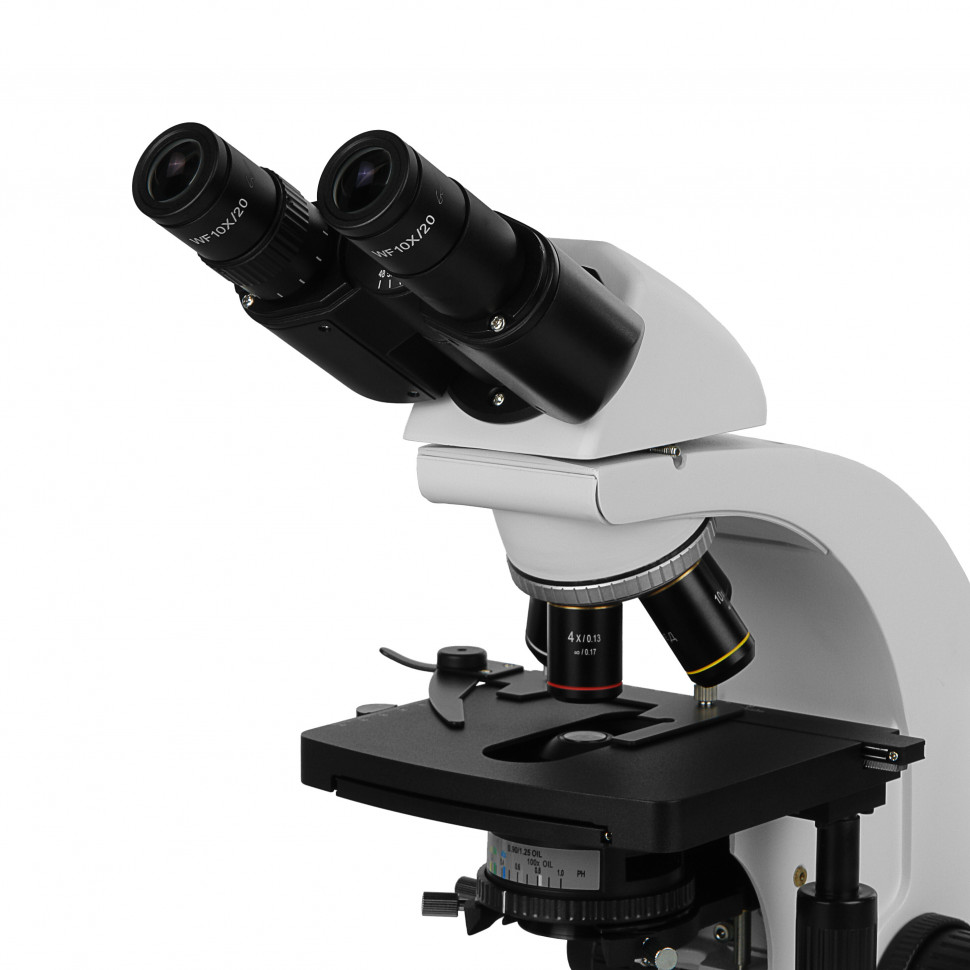

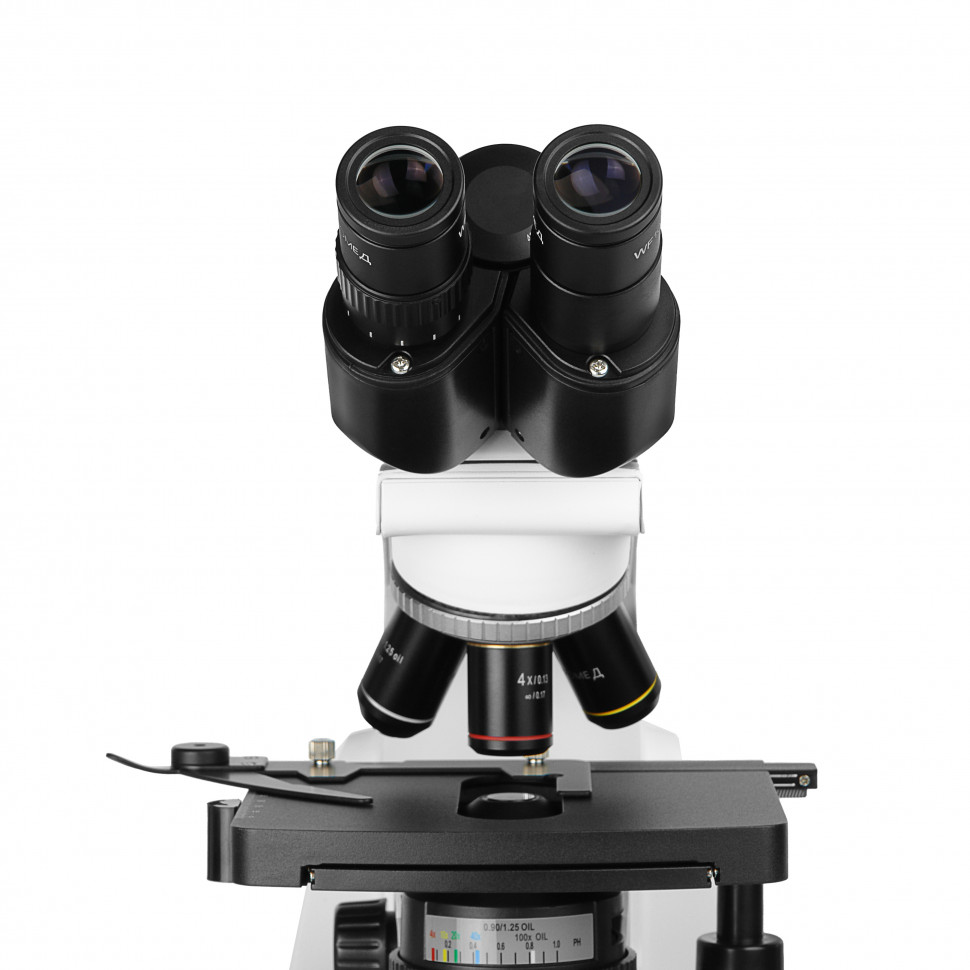

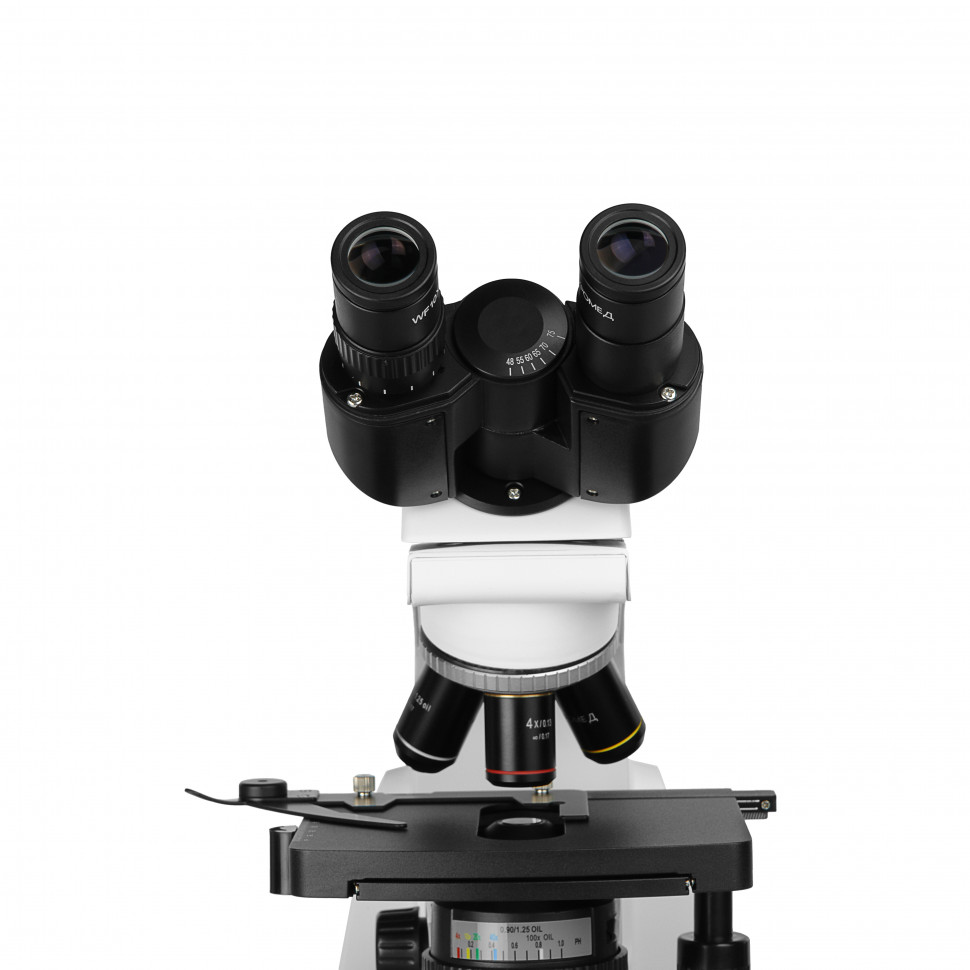

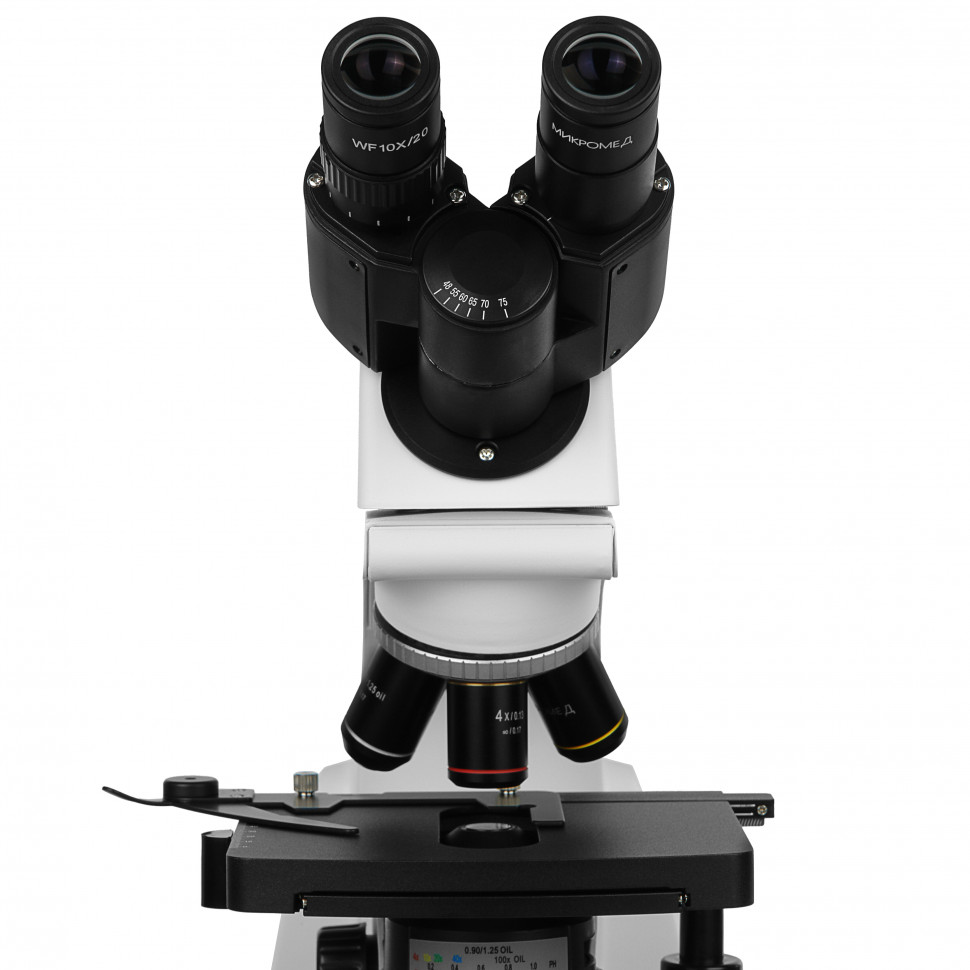

Бинокулярная насадка типа Зидентопфа поворачивается на 360° и фиксируется в удобном положении. Регулировка межзрачкового расстояния в диапазоне 48–75 мм и диоптрийная настройка ±6 диоптрий на левом тубусе адаптируют прибор под индивидуальные особенности зрения наблюдателя. В левый тубус можно установить камеру с посадочным диаметром 23.2 мм вместо окуляра, диоптрийная подвижка позволяет настроить парфокальность цифрового и визуального изображения. В комплект входит адаптер C-Mount 0.5х для согласования камеры с оптической системой.

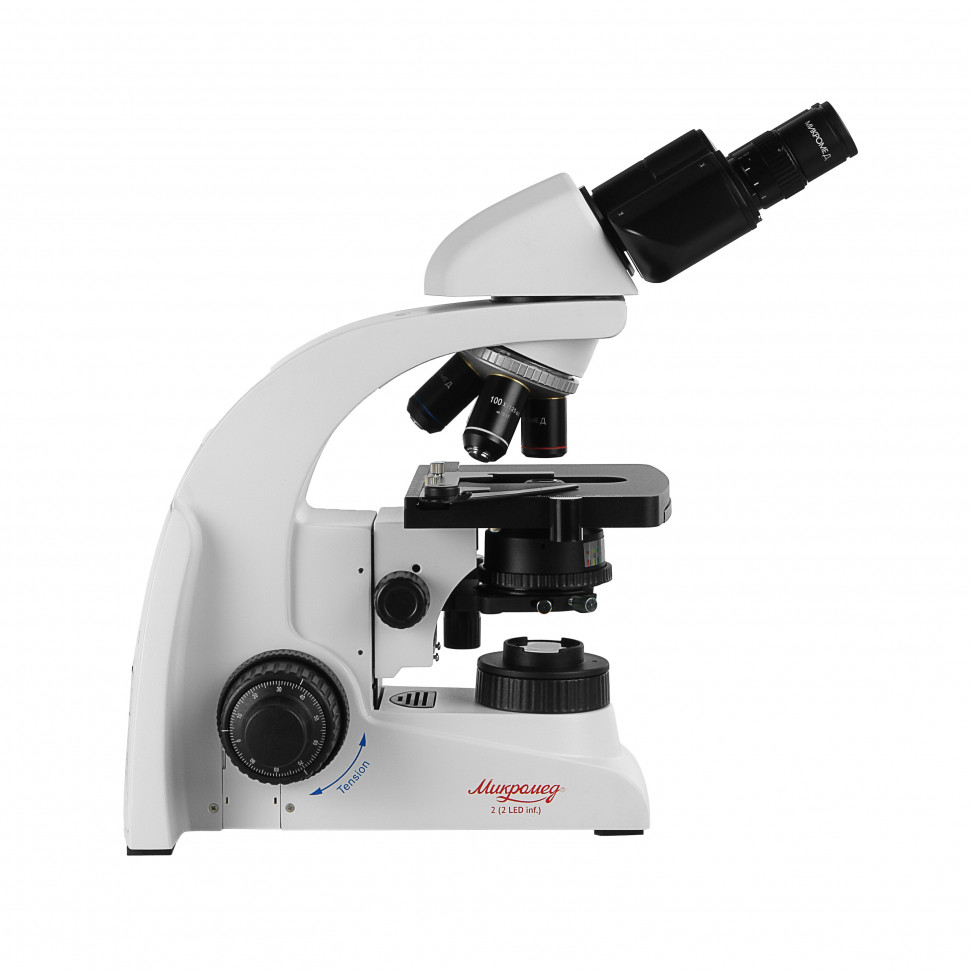

Полностью металлическая конструкция штатива и основания с антистатическим покрытием обеспечивает стабильность настроек и защиту от электростатических разрядов. Фокусировочный механизм с регулятором усилия хода и ограничением верхнего положения столика предотвращает повреждение препарата и объектива.

Кому подойдет

Микроскоп адресован специалистам, выполняющим рутинные лабораторные исследования и требующим точности, повторяемости результатов, возможности работы по нескольким методам контрастирования. Инфинити-корригированная оптика, освещение Кёлера, иммерсионный конденсор с апертурой 1.25, координатный столик, прецизионная фокусировка — набор признаков лабораторного прибора, рассчитанного на интенсивную эксплуатацию. Модульная конструкция позволяет адаптировать микроскоп под конкретные задачи: добавить фазово-контрастные объективы и слайдер для работы с живыми культурами клеток, установить камеру для документирования, дооснастить поляризационными аксессуарами для исследования анизотропных материалов.

Подходит для биологических, медицинских, микробиологических лабораторий, научно-исследовательских и образовательных учреждений, служб контроля качества в фармацевтической и пищевой промышленности, ветеринарных клиник. Требует от пользователя понимания принципов микроскопии, навыков настройки освещения Кёлера, приготовления микропрепаратов, работы с иммерсионной техникой.

Что важно знать заранее

Микроскоп работает в проходящем свете, поэтому требует подготовки тонких прозрачных препаратов на предметных стёклах. Окрашивание образца повышает контраст в светлом поле, для наблюдения живых клеток без окрашивания потребуется дооснащение фазово-контрастными принадлежностями. Иммерсионный объектив 100x предусматривает нанесение иммерсионного масла между фронтальной линзой объектива и покровным стеклом, что требует аккуратности и последующей очистки оптики.

Диапазон увеличения 40х–1000х начинается с 40-кратного увеличения (комбинация объектива 4x и окуляра 10x), что соответствует обзорному режиму для локализации объектов и навигации по препарату. При необходимости меньших увеличений или большего поля зрения следует рассмотреть стереомикроскоп или модель с более широким набором объективов. С дополнительными окулярами диапазон расширяется до 2000х, однако увеличение свыше ~1250х при апертуре 1.25 будет пустым — рост видимого размера изображения без прироста детализации.

Для работы по методам темного поля, фазового контраста и поляризации потребуются дополнительные аксессуары, часть из которых упомянута в характеристиках модели: слайдер темного поля, фазово-контрастный конденсор и слайдер, фазово-контрастные объективы 10х, 20х, 40х, 100х, поляризатор и анализатор. Уточняйте комплектацию и возможность докомплектации при заказе. Настройка освещения Кёлера, центрировка конденсора, согласование апертур требуют времени и навыка, но обеспечивают качество изображения, характерное для лабораторного прибора.

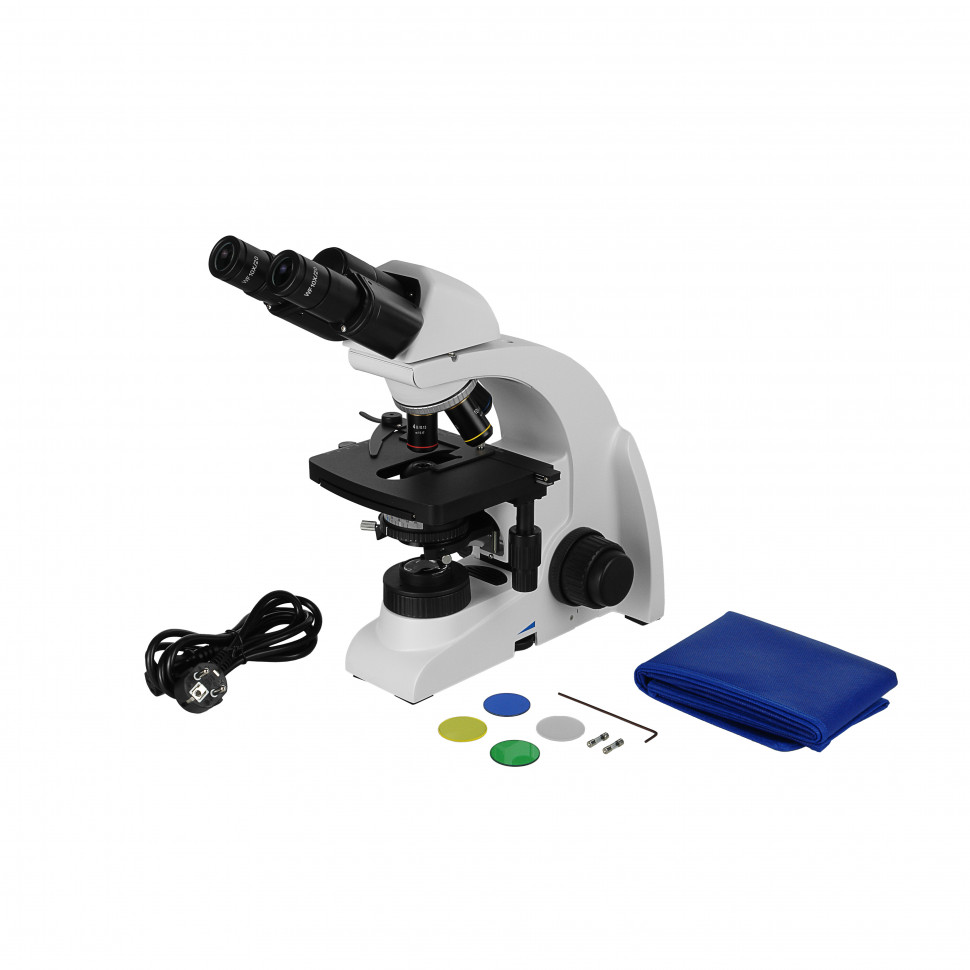

Комплектация

• Штатив со встроенным осветителем и источником питания — основание и фокусировочный механизм в едином металлическом корпусе с антистатическим покрытием.
• Бинокулярная насадка Зидентопфа — поворотная на 360°, угол наклона тубусов 30°, регулировка межзрачкового расстояния 48–75 мм, диоптрийная настройка ±6 дптр на левом тубусе.
• Револьверное устройство на 4 объектива — установлено, повёрнуто от наблюдателя.
• Объективы ахроматические инфинити-корригированные — 4x/0.13, 10x/0.30, 40x/0.70 (подпружиненный), 100x/1.25 oil (подпружиненный), покровное стекло 0.17 мм.
• Окуляры широкопольные WF 10x/20 с удалённым зрачком — 2 шт., посадочный диаметр 23.2 мм.

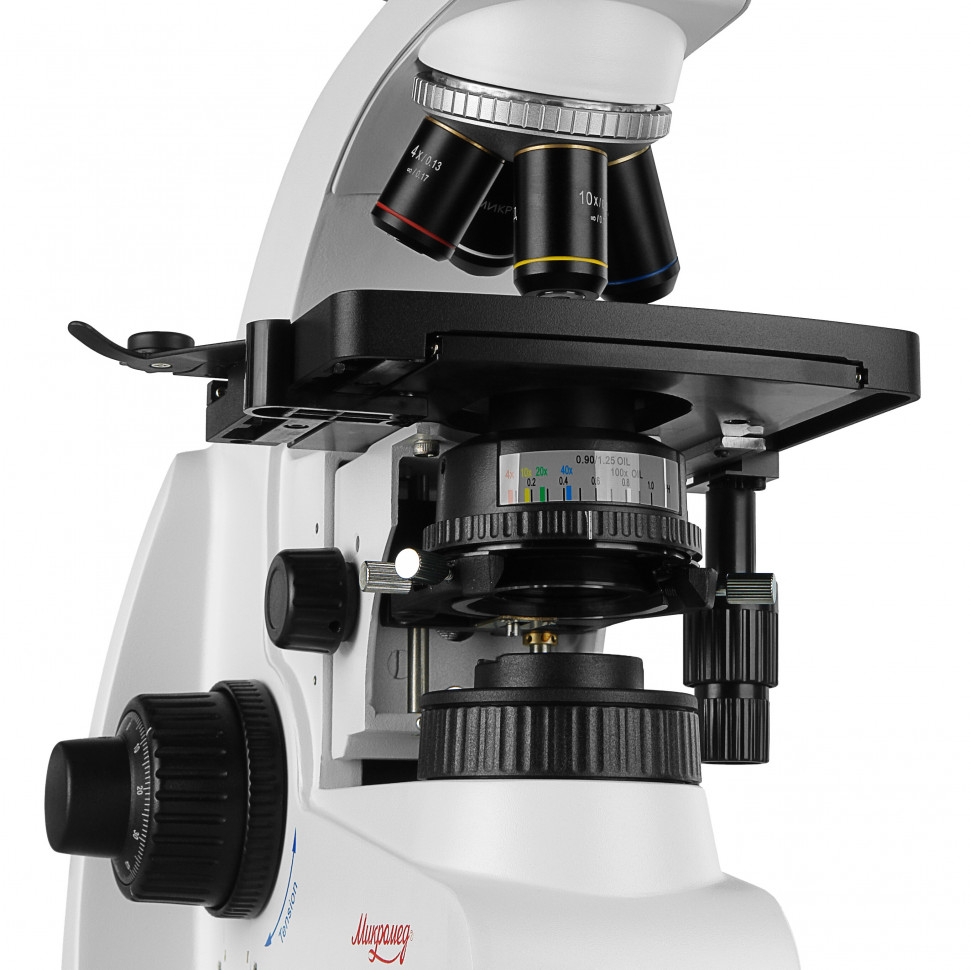

• Иммерсионный конденсор Аббе — N.A. 0.9/1.25, центрируемый, регулировка по высоте 19 мм, слот для слайдера темного поля и фазового контраста, апертурная диафрагма с цветной маркировкой.

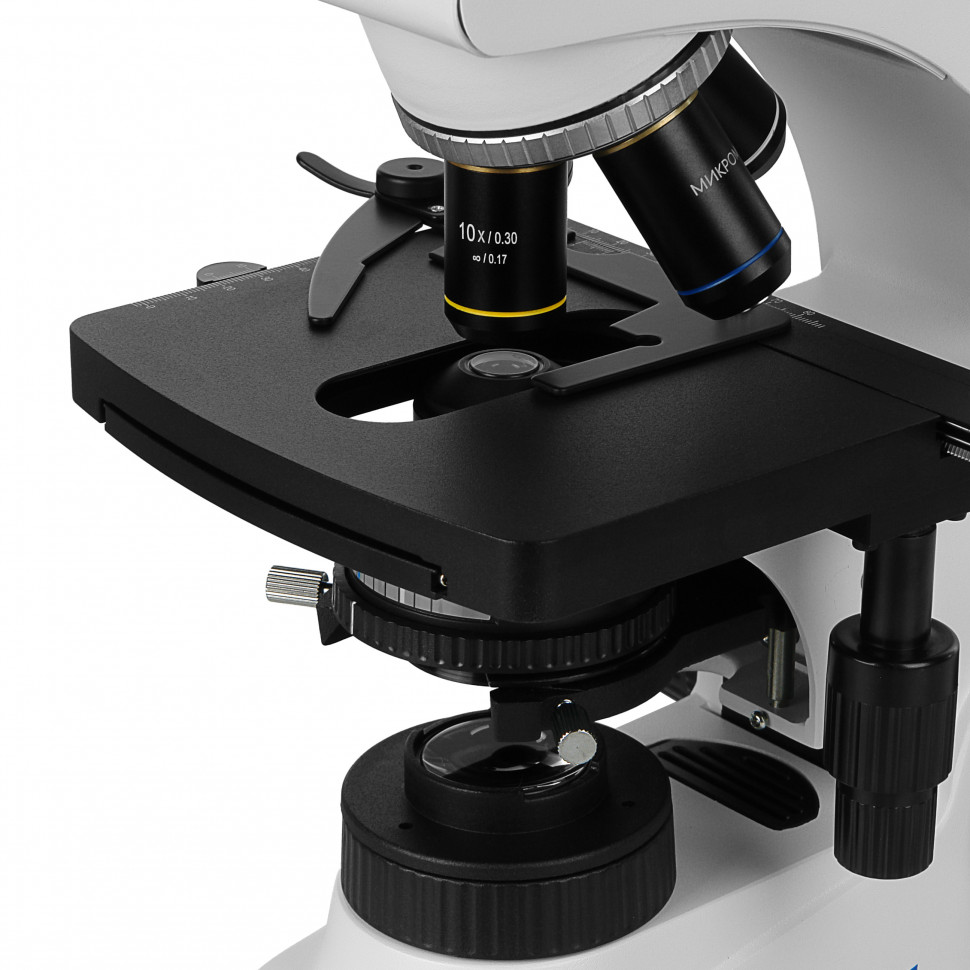

• Механический двухкоординатный предметный столик — размер 156х138 мм, диапазон перемещения 76х54 мм, безлюфтовые зубчато-реечные передачи, съёмный препаратоводитель.
• Адаптер C-Mount 0.5х — для установки камеры в левый тубус.
• Светофильтры — голубой, зелёный, жёлтый, матовый.
• Флакон иммерсионного масла — для работы с объективом 100x и конденсором в иммерсионном режиме.
• Винты фиксации и центрировки, шестигранный ключ 2 мм, сетевой кабель, предохранитель, пылезащитный чехол, руководство по эксплуатации.

Комплект достаточен для работы по методу светлого поля с визуальным наблюдением и установкой камеры. Для работы по методам темного поля, фазового контраста и поляризации потребуется докомплектация соответствующими слайдерами, объективами и аксессуарами.

Рекомендуемые аксессуары

Фазово-контрастные объективы (10х, 20х, 40х, 100х) и фазово-контрастный слайдер — для наблюдения живых неокрашенных клеток, культур тканей, микроорганизмов в нативном состоянии без фиксации и окрашивания. Слайдер и конденсор темного поля — для визуализации объектов с низким собственным контрастом, взвесей, микроорганизмов. Поляризатор и анализатор — для исследования анизотропных структур, кристаллов, волокон методом простой поляризации.

Цифровая камера с посадочным диаметром 23.2 мм — для фото- и видеодокументирования, измерений на экране, группового просмотра. Дополнительные окуляры (16х, 20х, окуляры со шкалой или сеткой) — для расширения диапазона увеличений до 2000х или выполнения измерительных задач. Объектив 60х/0.80 — промежуточное увеличение между 40х и 100х для задач, где иммерсия избыточна, а 40х недостаточно.

Предметные и покровные стёкла, наборы для приготовления препаратов, красители — расходные материалы для пробоподготовки. Иммерсионное масло — для регулярной работы с объективом 100х. Чистящие средства для оптики — салфетки, жидкости для очистки линз от масла и загрязнений.

Итог

Микромед 2 (вариант 2 LED inf) — лабораторный микроскоп проходящего света с оптикой инфинити, освещением Кёлера, иммерсионным конденсором и механическим координатным столиком. Базовая конфигурация рассчитана на работу по методу светлого поля в диапазоне 40х–1000х, модульная конструкция позволяет дооснастить прибор для темного поля, фазового контраста, простой поляризации. Точная фокусировка с ценой деления 1 мкм, координатное перемещение препарата, центрируемый конденсор, возможность установки камеры обеспечивают повторяемость результатов и документирование. Подходит для научных, клинических, промышленных лабораторий, требующих универсальности, точности и возможности модернизации под изменяющиеся задачи.
