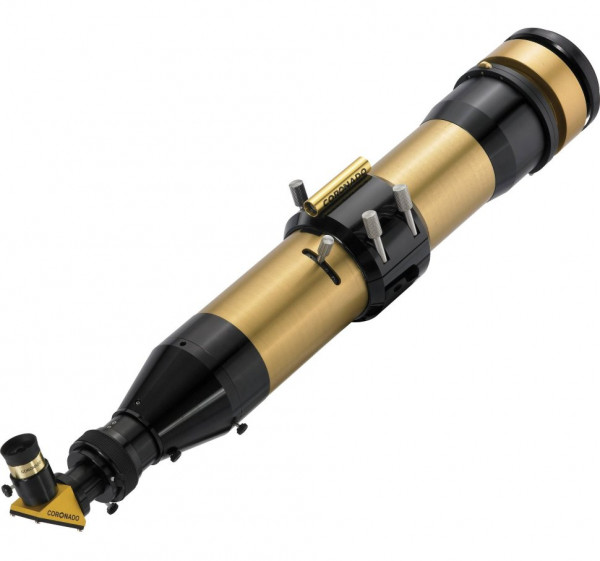

Солнечный телескоп CORONADO SolarMax II 90 DS с блок. фильтром 15 мм

Солнечный телескоп CORONADO SolarMax II 90 DS с блокирующим фильтром 15 мм: хромосфера Солнца в линии H-alpha

SolarMax II 90 DS — специализированный хромосферный телескоп производства Meade Instruments Corp для наблюдения только одного объекта: Солнца. Оптика с фокусным расстоянием 800 мм и относительным отверстием F/8,9 работает в узкой полосе вблизи 656,28 нм (линия водорода H-alpha), а вся система фильтрации построена на двух эталонах Фабри-Перо (исполнение Double Stack) и блокирующем фильтре 15 мм, совмещённом с диагональным зеркалом 90 градусов. Просветление рассчитано под ту же длину волны — 656,3 нм, поэтому по другим объектам инструмент не работает.

Что можно увидеть или получить на практике

Солнце

При фокусном расстоянии 800 мм изображение солнечного диска в фокальной плоскости имеет размер около 7,5 мм, а блокирующий фильтр 15 мм пропускает его целиком с запасом — с окуляром Cemax 25 мм (32 крата) диск виден полностью, вместе с краем и протуберанцами по всему лимбу. Полоса пропускания менее 0,5 ангстрема, которую даёт двойной эталон, поднимает контраст именно на диске: становятся видны не просто «пятна», а тёмные волокна-филаменты, тянущиеся на десятки тысяч километров, светлые флоккулы вокруг активных областей, тонкая сетка хромосферных мотл по всему диску и веер волокон, расходящийся от тени пятна. На лимбе при подходящей настройке различима «бахрома» спикул и структура протуберанцев — арки, петли, отдельные оторвавшиеся облака вещества. Часть таких деталей заметно меняется за 10–30 минут наблюдения, что и делает солнечные наблюдения принципиально иными по сравнению с ночными.

Апертура 90 мм даёт теоретическое разрешение около 1,3 угловой секунды — это примерно 900–1000 км на поверхности Солнца, то есть уровень, на котором отдельные волокна и структура полутени пятна перестают сливаться в пятно и полосу. Комплектные окуляры дают 32, 44 и 67 крат, с линзой Барлоу Cemax 2х — 64, 89 и 133 крата. Предел, задаваемый апертурой, — порядка 180 крат, так что весь комплект работает в разумном диапазоне; на практике же самые детальные виды чаще получаются на 60–90 кратах, выше упирается уже не оптика, а воздух.

Атмосфера

Днём главный ограничитель — тепловая турбулентность, а не засветка (для солнечных наблюдений она не имеет значения). Изображение дрожит над нагретым асфальтом, крышей, стеной дома, над самим корпусом телескопа, если тот долго стоял на солнце. Практический вывод простой: наблюдать лучше с газона или земли, до полудня, дав трубе 15–20 минут на выравнивание температуры. В плохих условиях 133 крата дадут размытую картинку, тогда как 44–67 крат останутся работоспособными.

Конструкция и технологии

В начале оптического тракта стоит энергетический фильтр ERF, отсекающий инфракрасное и ультрафиолетовое излучение и снимающий тепловую нагрузку с остальной оптики. Далее — узкополосный интерференционный резонатор на эталоне Фабри-Перо, и уже перед окуляром — блокирующий фильтр 15 мм, отрезающий всё, кроме окрестностей линии H-alpha. Эталоны термостабилизированы, чтобы полоса пропускания не «уползала» при нагреве под прямым солнцем, — именно от этого зависит, сохранится ли контраст к концу сеанса.

Ключевая особенность модели — настройка полосы. Основной эталон перестраивается системой RichView: плавным ходом рычага полоса смещается по спектру, и наблюдатель сам выбирает, что подчеркнуть — детали на диске или протуберанцы на краю. Тот же механизм компенсирует доплеровский сдвиг: вещество, движущееся с большой лучевой скоростью, выпадает из полосы и без подстройки просто теряется. Дополнительный эталон регулируется системой наклона T-Max. Двойной набор эталонов — это узкая полоса и высокий контраст на диске, но за счёт светопропускания: изображение темнее, чем у одноэталонных схем, и протуберанцы требуют более аккуратной настройки.

Механика соответствует задаче: двухскоростной реечный фокусер 7:1 посадочного диаметра 2 дюйма позволяет ловить фокус точно — при узкой полосе и высоком контрасте недоточка сразу съедает мелкие волокна. Труба ставится в крепёжные кольца с пластиной «ласточкин хвост» Vixen, наводится по солнечному искателю Sol Ranger, то есть без риска взглянуть на Солнце напрямую.

Кому подойдет

Тем, для кого Солнце — основной, а не побочный объект: наблюдателю, готовому выходить к телескопу несколько раз в неделю и следить за развитием активной области, за исчезновением филамента, за подъёмом протуберанца. Комплект из трёх окуляров и линзы Барлоу позволяет начать наблюдения сразу, без предварительного подбора аксессуаров, а искатель Sol Ranger и готовые кольца с пластиной снимают вопрос безопасного наведения. Опытному наблюдателю интересна прежде всего связка Double Stack и RichView — возможность управлять полосой вручную и вытаскивать детали, недоступные при фиксированной настройке. Для съёмки Солнца блокирующий фильтр 15 мм с запасом покрывает полный диск, а аксессуары ставятся в окулярный узел 1,25 дюйма.

Что важно знать заранее

Монтировка и штатив в комплект не входят — нужна жёсткая опора, и желательно с ведением: на 133 кратах Солнце уходит из поля быстро, а при съёмке ручные подводки вообще мешают. Инструмент однозадачный: из-за фильтрации в тракте по ночному небу и наземным объектам он не применяется. Изображение в узкой полосе тёмное по своей природе — это норма, а не дефект. Разбирать фильтрационный блок, а также наблюдать без установленного блокирующего фильтра нельзя. И ещё одна практическая деталь: результат сильно зависит от терпения при настройке RichView и T-Max — одно и то же Солнце в одну минуту выглядит плоским, а после подстройки полосы наполняется структурой.

Комплектация

• Окуляр Cemax 25 мм, 1,25" — 32 крата, обзорный режим, полный диск Солнца в поле зрения.
• Окуляр Cemax 18 мм, 1,25" — 44 крата, рабочее увеличение для активных областей и протуберанцев.
• Окуляр Cemax 12 мм, 1,25" — 67 крат, детальный осмотр пятен и волокон.
• Линза Барлоу Cemax 2х, 1,25" — удваивает увеличение, даёт 64, 89 и 133 крата для спокойной атмосферы.
• Крепёжные кольца с солнечным искателем Sol Ranger и пластиной «ласточкин хвост» — установка трубы на монтировку и безопасное наведение на Солнце.
• Алюминиевый кейс — транспортировка и хранение трубы с аксессуарами.
• Инструкция по эксплуатации и гарантийный талон — порядок настройки эталонов и правила безопасной работы.

Для начала наблюдений оптического комплекта достаточно: диапазон 32–133 крата закрывает и обзор диска, и детальную работу. Докупить в первую очередь нужно опору — монтировку с ведением и жёсткий штатив.

Рекомендуемые аксессуары

Монтировка с моторным ведением — Солнце смещается заметно, и при увеличениях выше 60 крат ручные подводки быстро утомляют; для съёмки ведение обязательно. Жёсткий штатив — при 800 мм фокусного расстояния любая вибрация видна сразу. Камера с адаптером под окулярный узел 1,25 дюйма — для съёмки диска и протуберанцев короткими сериями кадров с последующим сложением.

Сравнение

Относительно одноэталонных солнечных труб той же серии SolarMax II 90 DS проигрывает в яркости изображения, но выигрывает в контрасте деталей на диске: полоса менее 0,5 ангстрема заметно чётче показывает филаменты и хромосферную сетку. Относительно младшей 60-миллиметровой модели серии апертура 90 мм даёт примерно вдвое лучшее разрешение и втрое больший запас по рабочим увеличениям — разница видна не в списке объектов (объект один), а в количестве различимой структуры. Блокирующий фильтр 15 мм, в отличие от более узких вариантов, оставляет полный диск в поле зрения и не обрезает кадр при фотосъёмке.

Итог

CORONADO SolarMax II 90 DS с блокирующим фильтром 15 мм — инструмент для систематических наблюдений хромосферы: 90 мм апертуры, 800 мм фокусного расстояния, два эталона Фабри-Перо с ручной перестройкой полосы RichView и T-Max, точный двухскоростной фокусер и полный набор окуляров Cemax на 32–133 крата. Он не универсален и не предполагает ночного применения, зато по своей задаче даёт тот уровень детализации, при котором Солнце наблюдается как меняющийся объект, а не как ровный диск с пятнами. Всё, что потребуется добавить, — устойчивая монтировка с ведением.
