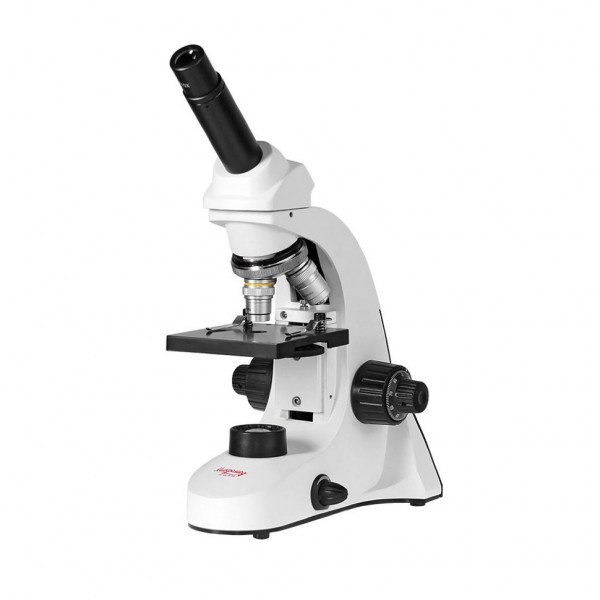

Микроскоп биологический Микромед С-11 (вар. 1B LED)

Микромед С-11 (вар. 1B LED) — учебный биологический микроскоп с проходящим и отраженным светом

Микромед С-11 (вар. 1B LED) — монокулярный биологический микроскоп для наблюдения по методу светлого поля в проходящем свете, дополненный осветителем отраженного света. Два независимых светодиодных осветителя с регулировкой яркости позволяют работать как с прозрачными препаратами на предметных стеклах, так и с непрозрачными объектами — минералами, насекомыми, растениями. Увеличение от 80х до 1280х с комплектной линзой Барлоу. Металлическая конструкция из алюминиевого сплава рассчитана на интенсивную эксплуатацию в учебных кабинетах. Микроскоп соответствует требованиям Приказа Министерства просвещения № 590 и входит в перечень оборудования для школ и лицеев.

Что можно увидеть или сделать на практике

Что можно рассмотреть

В проходящем свете микроскоп показывает клетки растений и животных, одноклеточные организмы в капле воды, срезы тканей, мазки крови, пыльцу, споры грибов, волокна тканей. Три ахроматических объектива 4x, 10x и 40x с числовой апертурой до 0.65 обеспечивают разрешение около 0.5 мкм при максимальной кратности — достаточно, чтобы различить ядра клеток, хлоропласты, структуру бактерий. В отраженном свете можно изучать непрозрачные объекты: кристаллы, минералы, монеты, насекомых, листья растений, электронные платы. Осветитель отраженного света эффективен с объективами 4x и 10x — при таких увеличениях удобно рассматривать рельеф и общую структуру поверхности.

Подготовка образцов

Для наблюдения в проходящем свете объект должен быть тонким и прозрачным, чтобы пропускать свет снизу. Используются готовые препараты на предметных стеклах или временные препараты — каплю жидкости с микроорганизмами, тонкий срез растительной ткани, мазок помещают между предметным и покровным стеклом. Без такой подготовки проходящий свет не пройдет сквозь образец, и изображение не получится. Для отраженного света специальная подготовка не нужна — объект размещается на столике как есть, свет падает сверху и отражается от поверхности.

Формат работы

Наблюдение ведется визуально через монокулярную насадку с окуляром. Насадка поворачивается на 360 градусов и имеет наклон 45 градусов — это позволяет выбрать удобное положение при работе или быстро передать микроскоп другому наблюдателю на групповом занятии. Для фиксации изображений можно установить цифровую окулярную камеру в тубус диаметром 23.2 мм — камера ставится вместо линзы Барлоу, которая извлекается из окулярного тубуса.

Конструкция и технологии

Микроскоп построен на базе металлического штатива и основания из алюминиевого сплава, полученных методом литья под давлением. Такая конструкция обеспечивает устойчивость, защиту механизмов от ударов и стабильность настроек при интенсивной эксплуатации — важное свойство для школьного микроскопа, которым пользуются десятки учащихся.

Три ахроматических объектива 4x/0.1, 10x/0.25 и 40x/0.65 установлены на револьверном устройстве. Ахроматическая коррекция — базовый уровень исправления хроматической аберрации, достаточный для учебных задач. Объектив 40x/0.65 имеет подпружиненную оправу — при случайном столкновении с препаратом оптический блок утапливается внутрь, предотвращая повреждение линзы и предметного стекла. Все объективы парфокальны: при смене увеличения резкость почти не теряется, требуется лишь небольшая подфокусировка. Длина тубуса 160 мм — классический стандарт для учебных микроскопов, не требующий специальных компенсационных окуляров.

Фокусировка осуществляется перемещением предметного столика по вертикали. Зубчато-реечный механизм имеет двухступенчатую конструкцию с рукоятками грубой и тонкой настройки, выведенными на обе стороны штатива. Винтовой ограничитель предотвращает столкновение объектива с препаратом. На правой рукоятке — шкала тонкой фокусировки с ценой деления 1 мкм, что позволяет точно фиксировать уровень фокуса.

Предметный столик размером 90×90 мм снабжен пружинными клипсами для удержания препарата. Координатного препаратоводителя нет — перемещение препарата выполняется вручную. Под столиком расположен поворотный диск с 12 отверстиями разного диаметра, выполняющими функцию апертурной диафрагмы. Диафрагма согласует числовую апертуру конденсора и объектива, повышая контраст изображения. В пять отверстий встроены цветные светофильтры — они дополнительно усиливают контраст для определенных типов образцов.

Оба светодиодных осветителя оснащены коллекторными линзами, обеспечивающими равномерную яркость по всему полю зрения, и имеют независимую регулировку яркости от 0 до 100 процентов. Светодиоды со спектром, близким к дневному свету, снижают утомляемость глаз при длительной работе. Питание возможно от трех батареек типа АА, от сети 220–240 В через сетевой адаптер или от порта USB компьютера — батареи позволяют использовать микроскоп на выездных занятиях или дома без доступа к розетке.

В комплект входят два широкопольных окуляра WF 10x и WF 16x, а также съемная линза Барлоу с кратностью 2x, установленная в окулярный тубус. С линзой Барлоу диапазон увеличений составляет 80х–1280х. Без линзы, при установке окуляров напрямую в тубус диаметром 23.2 мм, диапазон снижается до 40х–640х. Максимальные увеличения 800х и 1280х (с линзой Барлоу и объективом 40x) выходят за пределы полезного увеличения, определяемого числовой апертурой 0.65 — при таких кратностях картинка увеличивается без роста детализации.

Кому подойдет

Микроскоп предназначен для учебных кабинетов школ, лицеев и колледжей — лабораторных работ по биологии, экологии, физике и химии. Соответствие Приказу № 590 подтверждает его пригодность для оснащения образовательных учреждений. Прочная металлическая конструкция и надежные механизмы рассчитаны на регулярное использование несколькими группами учащихся.

Подходит для домашнего использования начинающими любителями микроскопии — детьми и взрослыми, которые хотят изучать окружающий мир. Два типа освещения расширяют круг доступных объектов: можно готовить препараты и наблюдать клетки, а можно сразу рассматривать насекомых или минералы без сложной подготовки.

Монокулярная насадка делает длительные наблюдения менее комфортными по сравнению с бинокулярной — для интенсивной исследовательской работы это ограничение. Для учебных занятий и любительских наблюдений монокуляр вполне функционален.

Что важно знать заранее

Осветитель отраженного света работает эффективно только с объективами 4x и 10x. При увеличении 40x света, отраженного от поверхности объекта, недостаточно для качественного изображения — объектив слишком близко к образцу, и освещение не попадает в поле зрения. Для детального изучения непрозрачных объектов при больших увеличениях требуются специализированные металлографические или стереомикроскопы с коаксиальным освещением.

Линза Барлоу увеличивает диапазон кратностей, но одновременно снижает яркость и может незначительно ухудшить качество изображения на высоких увеличениях. Для максимальной детализации при наблюдении мелких структур с объективом 40x можно извлечь линзу Барлоу и установить окуляр напрямую в тубус — увеличение снизится до 400х или 640х, но изображение станет ярче и четче.

При установке цифровой камеры линзу Барлоу также необходимо извлечь — камера занимает посадочное место диаметром 23.2 мм в окулярном тубусе. Камера в базовую комплектацию не входит и приобретается отдельно.

Отсутствие координатного препаратоводителя означает, что перемещение препарата по столику выполняется руками. Для учебных целей это допустимо, но затрудняет точное позиционирование и систематическое сканирование образца.

Комплектация

• Микроскоп Микромед С-11 (вар. 1B LED) — с монокулярной поворотной насадкой, окулярным тубусом со съемной линзой Барлоу, механизмом грубой и тонкой фокусировки с ограничителем хода, двумя встроенными светодиодными осветителями с регулировкой яркости и револьверным устройством на 3 объектива.
• Объектив 4x/0.1 — для обзорного наблюдения и работы с отраженным светом.
• Объектив 10x/0.25 — универсальная кратность для большинства учебных задач.
• Объектив 40x/0.65 подпружиненный — максимальное увеличение и детализация с защитой от повреждений.
• Окуляр WF 10x — стандартная кратность для визуального наблюдения.
• Окуляр WF 16x — повышенная кратность для детального изучения.
• Сетевой адаптер с USB-кабелем питания — для работы от сети или от USB-порта компьютера.
• Чехол, руководство по эксплуатации, гарантийный талон.

Комплект обеспечивает готовность к работе сразу после распаковки. Для наблюдений в проходящем свете потребуются предметные и покровные стекла, которые приобретаются отдельно. Батарейки типа АА также не входят в комплект.

Рекомендуемые аксессуары

Набор для приготовления препаратов — предметные и покровные стекла, пипетки, препаровальные иглы. Без них работа в проходящем свете невозможна.

Готовые микропрепараты — наборы срезов тканей, мазков, микроорганизмов для учебных занятий. Позволяют сразу увидеть качественные образцы без подготовки.

Цифровая окулярная камера — для вывода изображения на экран компьютера, фото- и видеофиксации. Камера устанавливается в тубус диаметром 23.2 мм вместо линзы Барлоу.

Батарейки АА — комплект из трех штук для автономной работы без доступа к электросети.

Итог

Микромед С-11 (вар. 1B LED) — надежный учебный микроскоп для школьных лабораторных работ и домашних исследований. Комбинация проходящего и отраженного света делает его более универсальным, чем стандартные биологические микроскопы — можно изучать как прозрачные препараты клеток и тканей, так и непрозрачные объекты природы. Металлическая конструкция, точный механизм фокусировки и подпружиненный объектив 40x обеспечивают долговечность при интенсивной эксплуатации. Три варианта питания добавляют гибкости использования. Монокулярная насадка и отсутствие препаратоводителя — ожидаемые для этого класса приборов особенности, не мешающие выполнению учебных задач.
