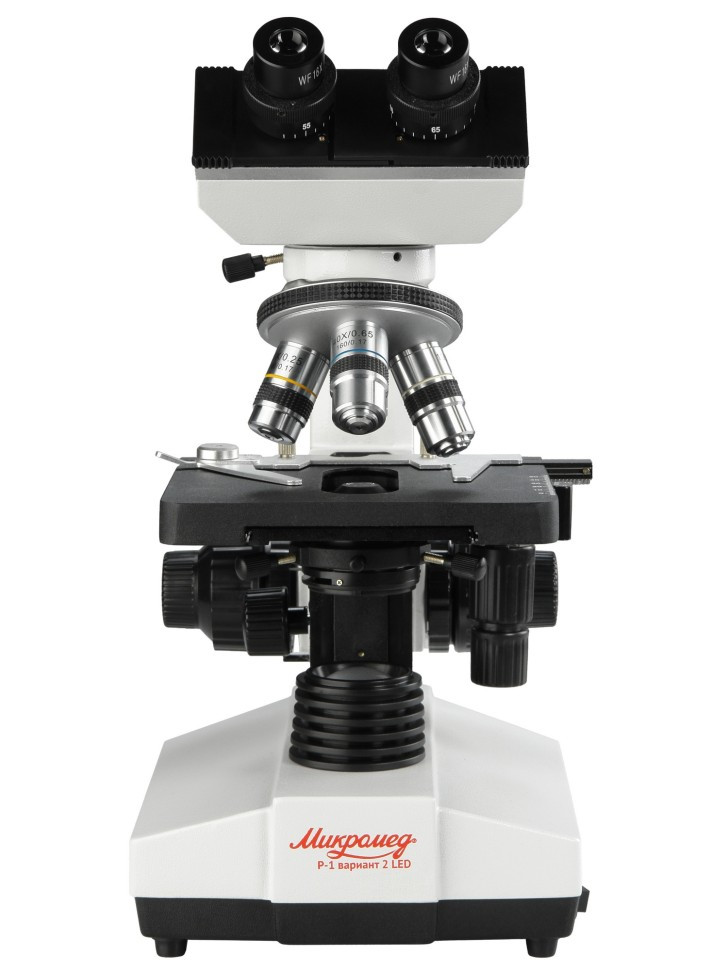

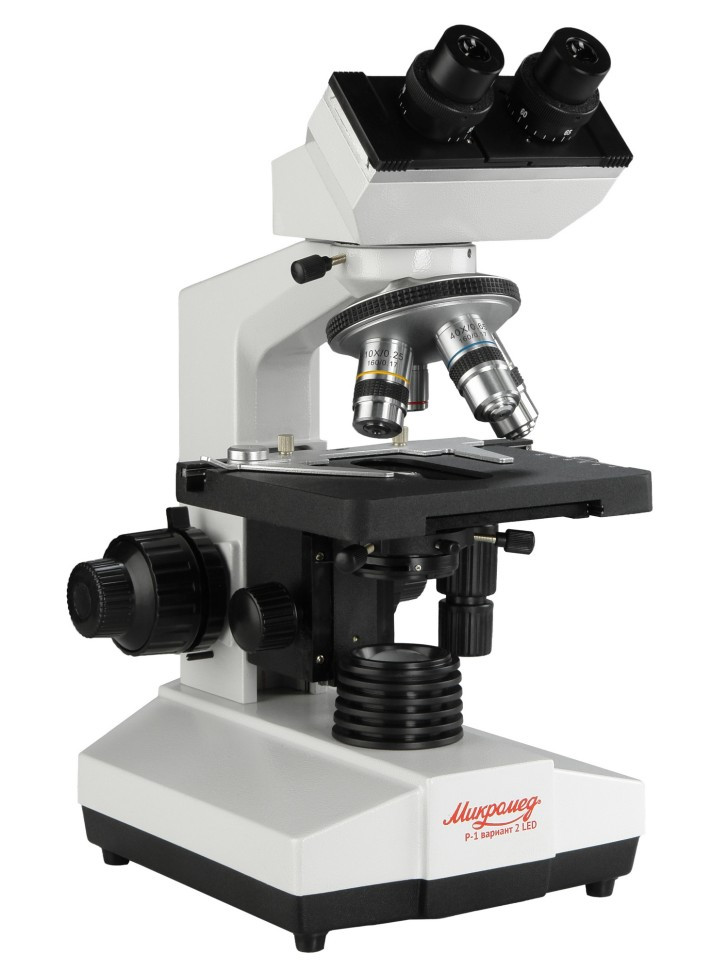

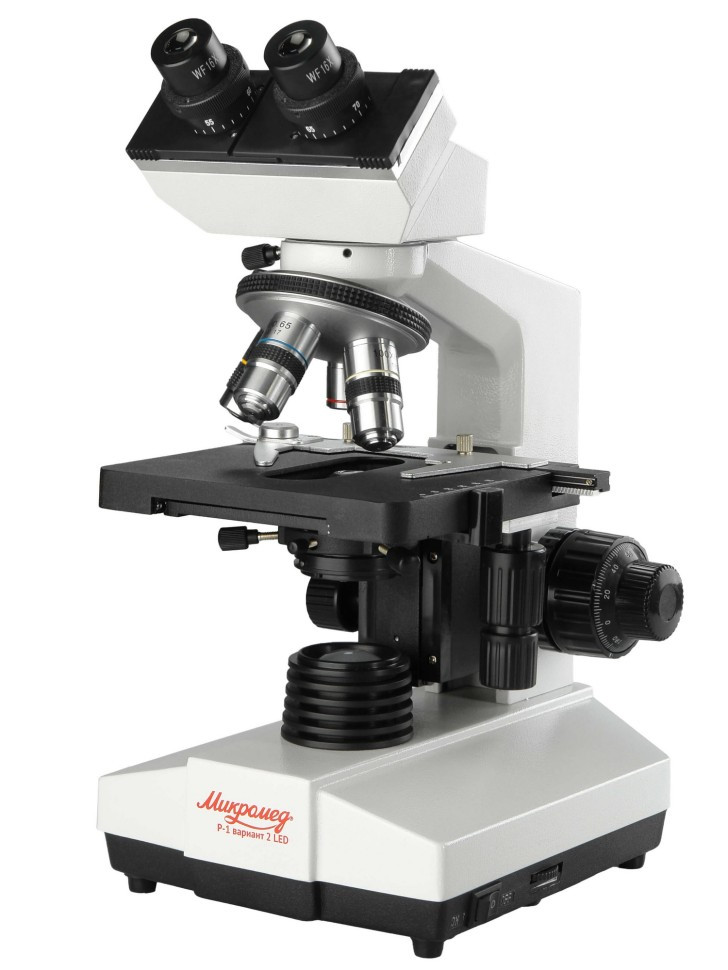

Микроскоп биологический Микромед Р-1 вариант 2 LED

Микромед Р-1 вариант 2 LED — лабораторный микроскоп с координатным столиком и центрируемым конденсором

Микромед Р-1 вариант 2 LED — прямой биологический микроскоп для исследований в проходящем свете по методу светлого поля. Оснащен центрируемым конденсором Аббе с апертурой 1.25, механическим координатным столиком с нониусами и прецизионной фокусировкой. Бинокулярная насадка с полным поворотом делает его удобным инструментом для учебных лабораторий и групповой работы. В комплекте четыре ахроматических объектива, включая иммерсионный 100x, и две пары окуляров для диапазона увеличений 40–1600 крат.

Что можно увидеть или сделать на практике

Что можно рассмотреть

Микроскоп предназначен для наблюдения окрашенных гистологических срезов, мазков крови, бактериальных культур, растительных и животных тканей. Объектив 4x/0.1 позволяет быстро найти нужное поле зрения и оценить общую структуру препарата. Объектив 10x/0.25 подходит для изучения клеток и тканей среднего размера. Объектив 40x/0.65 дает детализацию клеточных структур — ядер, цитоплазмы, клеточных стенок. Иммерсионный объектив 100x/1.25 oil с числовой апертурой 1.25 обеспечивает разрешение около 270 нм, что позволяет различать мелкие бактерии, структуру хромосом в делящихся клетках, детали ядерной мембраны.

Подготовка образцов

Проходящий свет требует тонких прозрачных препаратов на предметных стеклах. Биологические ткани необходимо зафиксировать, сделать срезы толщиной 5–15 мкм и окрасить гематоксилином, эозином или другими красителями — без окрашивания большинство клеток в светлом поле выглядят почти прозрачными и малоконтрастными. Микроорганизмы наблюдают в виде мазков, высушенных и окрашенных по Граму или другим методикам. Для работы с иммерсионным объективом 100x на покровное стекло наносят каплю иммерсионного масла, которое входит в комплект.

Формат работы

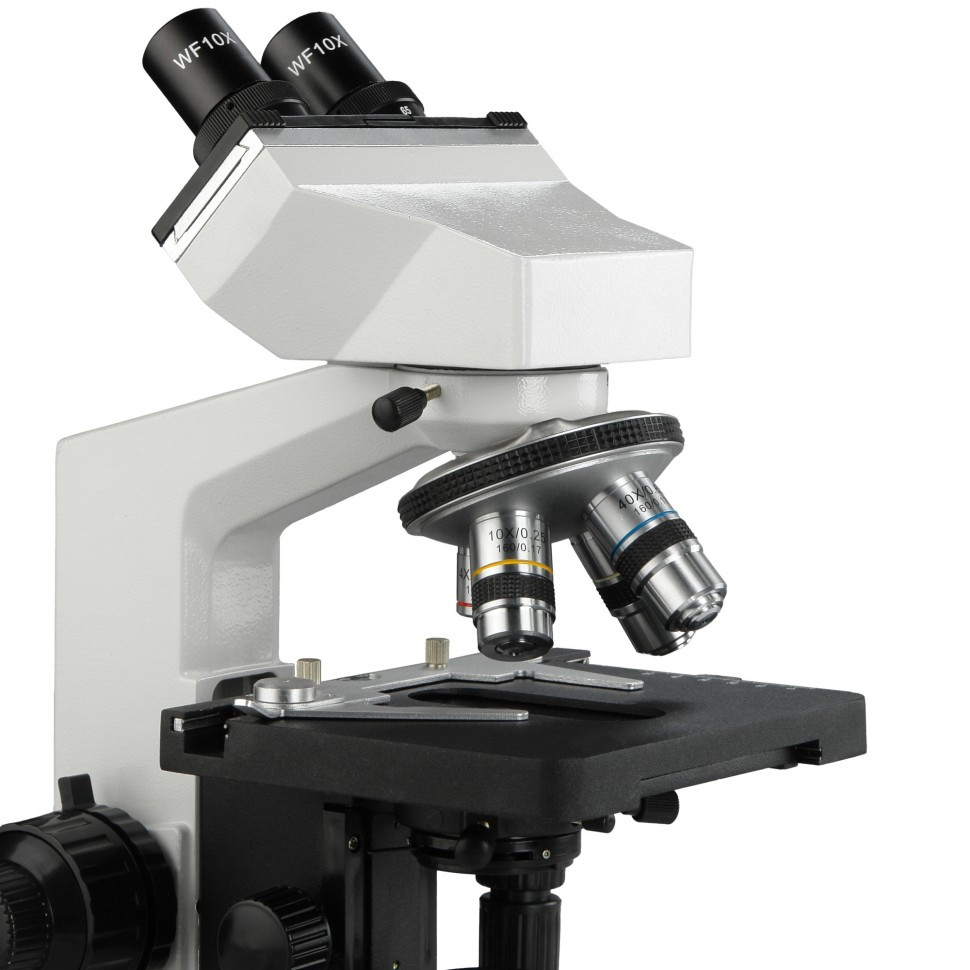

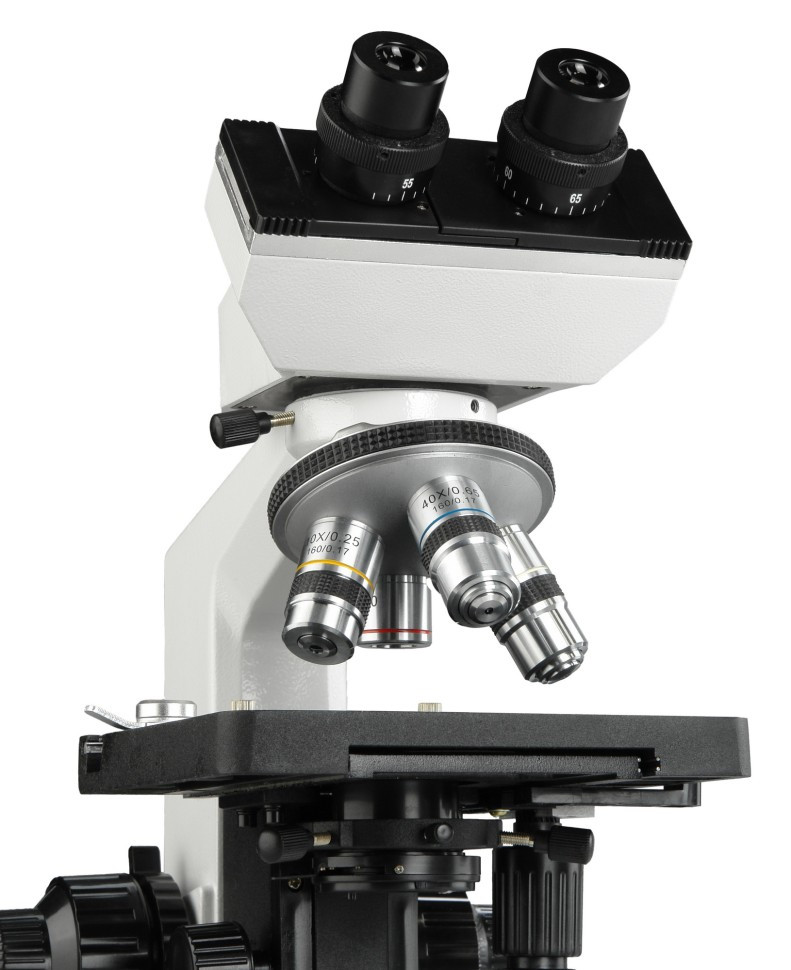

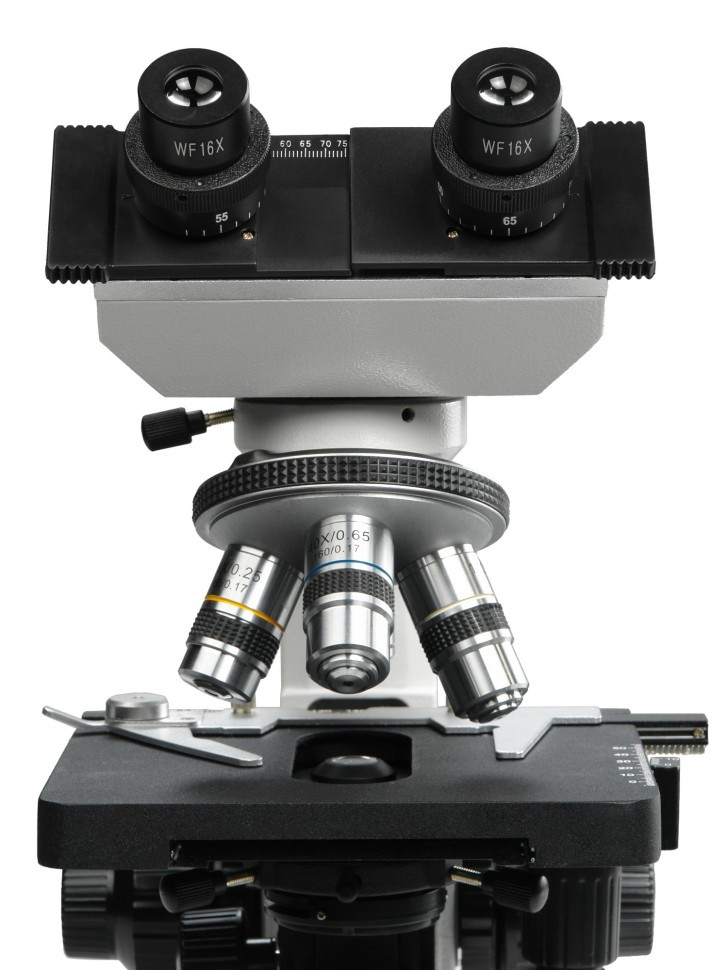

Визуальное наблюдение через бинокулярную насадку. Два окуляра снижают нагрузку на зрение при длительной работе по сравнению с монокулярной схемой. Насадка поворачивается на 360 градусов и фиксируется в любом положении — это удобно, когда микроскоп используют несколько человек поочередно или когда нужно показать препарат коллеге без перемещения прибора. Межзрачковое расстояние регулируется в пределах 54–76 мм, диоптрийная коррекция есть на обоих тубусах. Для документирования изображения можно установить цифровую камеру в любой из окулярных тубусов диаметром 23.2 мм — переходники не требуются.

Конструкция и технологии

Центрируемый конденсор Аббе с числовой апертурой 1.25 согласован с апертурой иммерсионного объектива 100x и обеспечивает равномерное освещение поля зрения на всех увеличениях. Конденсор установлен на кронштейне с центрировочными винтами — это позволяет точно совместить оптическую ось конденсора и объектива, что критично для получения резкого изображения при больших увеличениях. Апертурная ирисовая диафрагма регулирует числовую апертуру освещающего пучка и влияет на контраст и глубину резкости. Фронтальная линза конденсора выкручивается — при работе с объективами 4x и 10x ее выводят из хода лучей, чтобы избежать переосвещения. Диапазон вертикального перемещения конденсора 20 мм. Поворотный держатель под светофильтры диаметром 32 мм встроен в конденсор — в комплекте идет синий светофильтр.

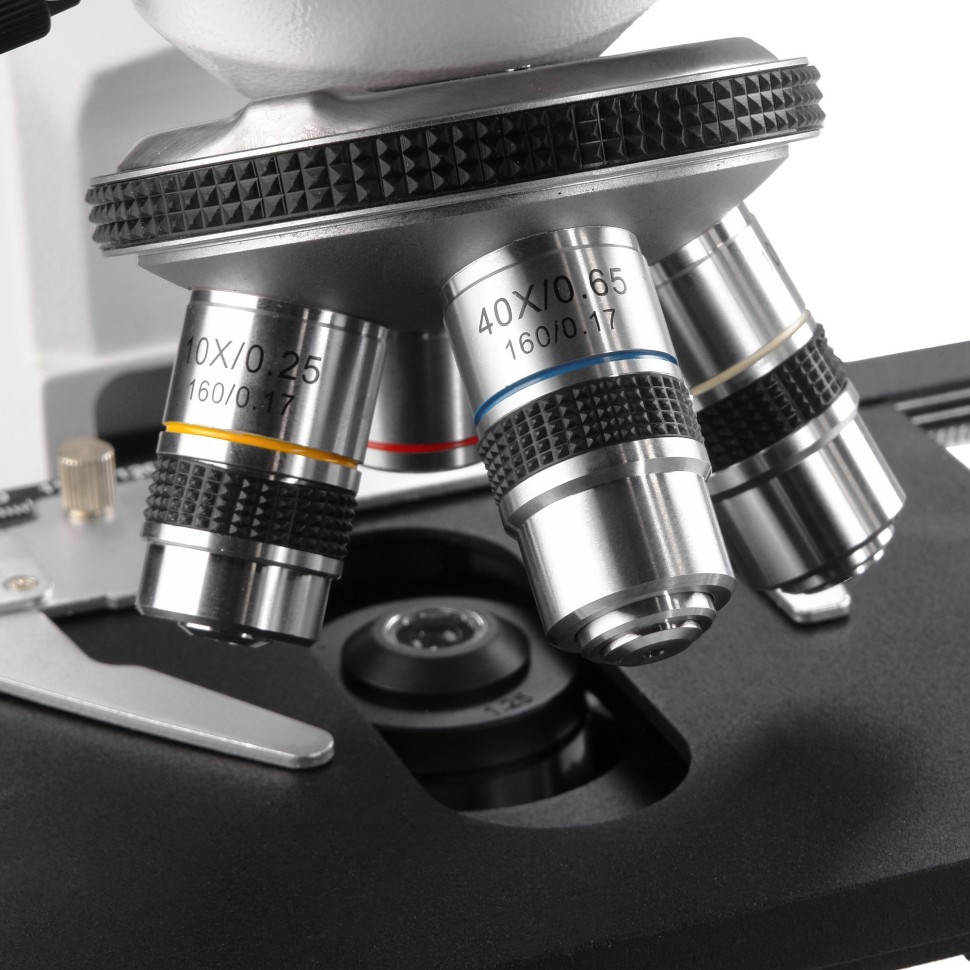

Объективы ахроматической коррекции рассчитаны на длину тубуса 160 мм и толщину покровного стекла 0.17 мм. Объективы 40x и 100x имеют подпружиненную оправу — при случайном контакте с препаратом оптический блок утапливается внутрь, защищая фронтальную линзу и предметное стекло от повреждения. Все объективы парфокальны с высотой 45 мм — при переключении револьвера объект остается в фокусе или требует минимальной подстройки тонкой фокусировкой. Оптические поверхности имеют просветляющее покрытие, фронтальные линзы дополнительно защищены антигрибковым покрытием.

Механический координатный столик размером 140×155 мм перемещает препарат по осям X и Y в пределах 80×50 мм. Движение осуществляется коаксиальными рукоятками с правой стороны через демпфированные зубчатые рейки — препарат движется плавно, без рывков. На краях столика нанесены шкалы с ценой деления 1 мм и нониусы с ценой деления 0.1 мм — это позволяет записать координаты интересующего поля зрения и вернуться к нему позже. Такая функция необходима при подсчете клеток в нескольких полях, сравнении одного и того же участка до и после обработки, составлении карты препарата.

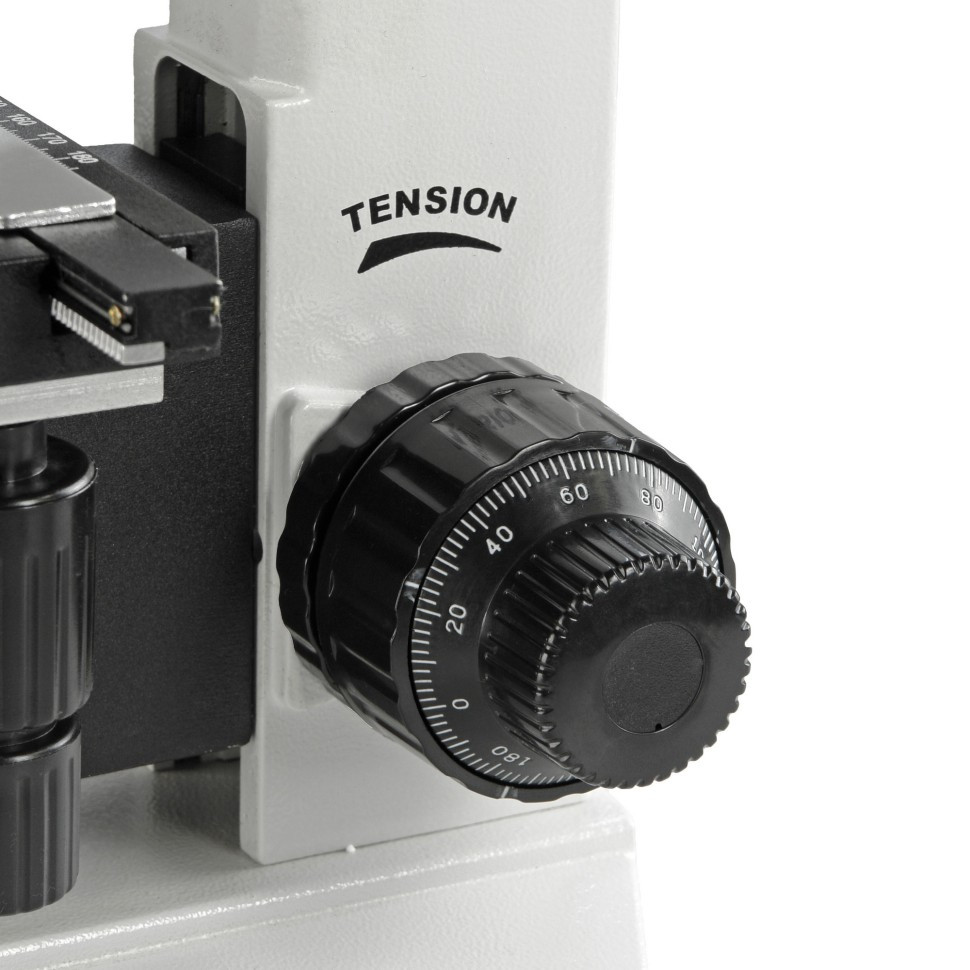

Фокусировочный механизм перемещает предметный столик по вертикали на 27 мм. Рукоятки грубой и тонкой фокусировки расположены на одной оси. Цена деления тонкой фокусировки 2 мкм, за один оборот рукоятки столик перемещается на 0.2 мм. Механизм регулировки усилия хода позволяет настроить комфортное сопротивление рукояток и предотвратить самопроизвольное опускание столика. Механизм ограничения хода защищает препарат и объектив от столкновения — после установки препарата и грубой наводки на резкость можно зафиксировать нижнюю границу хода столика.

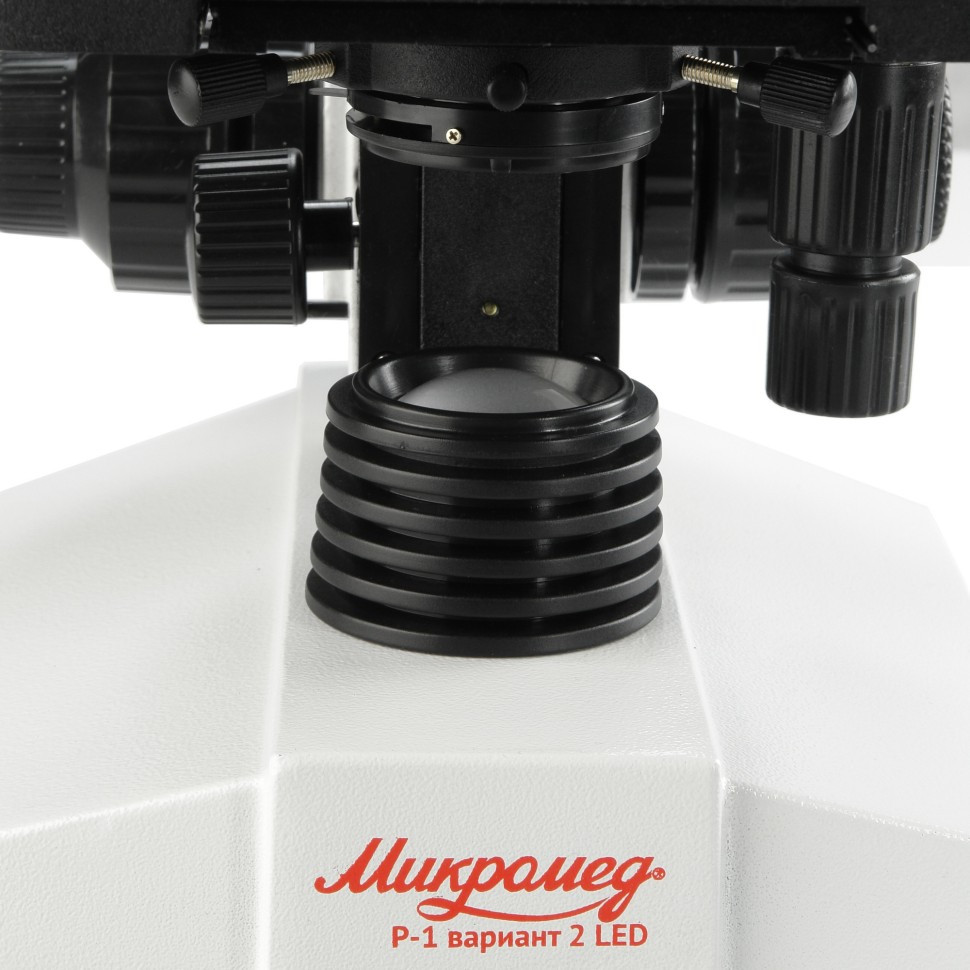

Освещение — светодиод мощностью 0.75 Вт с цветовой температурой 6000–7000 К, близкой к дневному свету. Яркость регулируется плавно от 0 до 100%. Холодная цветовая температура упрощает настройку баланса белого при работе с цифровой камерой. Источник питания встроен в основание микроскопа, питание от сети переменного тока 210–230 В/50 Гц. Штатив и основание отлиты из алюминиевого сплава и имеют износостойкое антистатическое покрытие. Масса микроскопа 4.6 кг обеспечивает устойчивость на столе.

Кому подойдет

Микроскоп ориентирован на учебные и научные лаборатории с ограниченным бюджетом, которым нужен надежный инструмент для рутинных исследований в светлом поле. Координатный столик с нониусами, центрируемый конденсор и прецизионная фокусировка дают точность позиционирования и повторяемость результатов, что важно для количественных подсчетов и морфометрии. Бинокулярная поворотная насадка делает микроскоп удобным для групповых занятий в учебных заведениях — преподаватель может развернуть насадку к студенту, не перемещая прибор и не теряя настроенное поле зрения.

Подойдет для гистологических исследований, клинических анализов мазков крови, бактериологических посевов, ботаники, зоологии, контроля качества в фармацевтической и пищевой промышленности. Иммерсионный объектив 100x необходим для дифференциальной диагностики бактерий и детального изучения клеточных структур. Ограничение — только метод светлого поля, без фазового контраста и других методов контрастирования. Для наблюдения живых неокрашенных клеток потребуется другой прибор или дополнительное оборудование.

Что важно знать заранее

Микроскоп работает исключительно в проходящем свете — для наблюдения непрозрачных объектов (например, поверхности материалов или насекомых) он не предназначен. Метод светлого поля дает контрастное изображение только на окрашенных препаратах. Если планируется работа с живыми клетками без фиксации и окрашивания, понадобится микроскоп с фазовым контрастом или темным полем.

Оптическая система рассчитана на длину тубуса 160 мм — это классическая схема, надежная и отработанная, но не допускающая установку промежуточных оптических модулей, как в системах с коррекцией на бесконечность. При необходимости расширения функциональности выбор аксессуаров будет ограничен.

Увеличение 1600 крат с окуляром 16x формально доступно, но при числовой апертуре иммерсионного объектива 1.25 полезное увеличение ограничено примерно 1250 кратами — дальнейший рост увеличения дает увеличение размера изображения без прироста детализации. Для большинства задач оптимально работать с окуляром 10x, получая увеличение до 1000 крат.

Для работы с объективом 100x необходимо иммерсионное масло, которое наносится на покровное стекло препарата. После работы масло нужно удалить специальной жидкостью или этанолом с фронтальной линзы объектива и с препарата — иначе масло загустеет и испортит оптику.

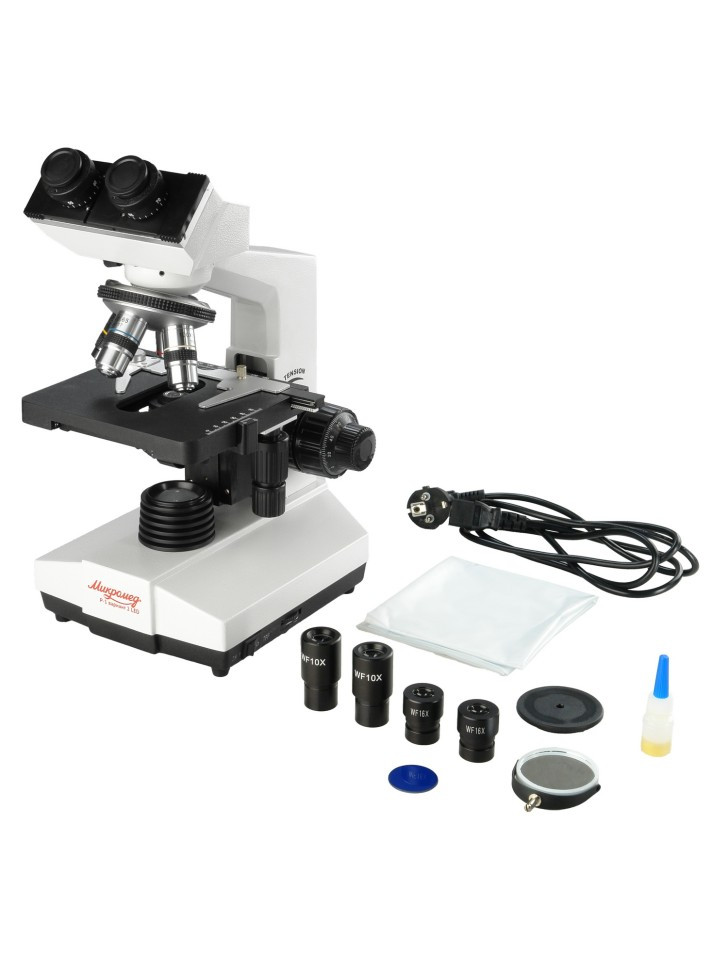

Комплектация

Микроскоп в сборе — корпус с встроенным LED-осветителем, механизмом фокусировки, механическим предметным столиком и револьверным устройством на 4 объектива. Бинокулярная насадка Jentzsch с углом наклона 45° и поворотом на 360°, диоптрийной коррекцией на обоих тубусах. Центрируемый конденсор Аббе с апертурой 1.25 и держателем светофильтров — установлен на кронштейне.

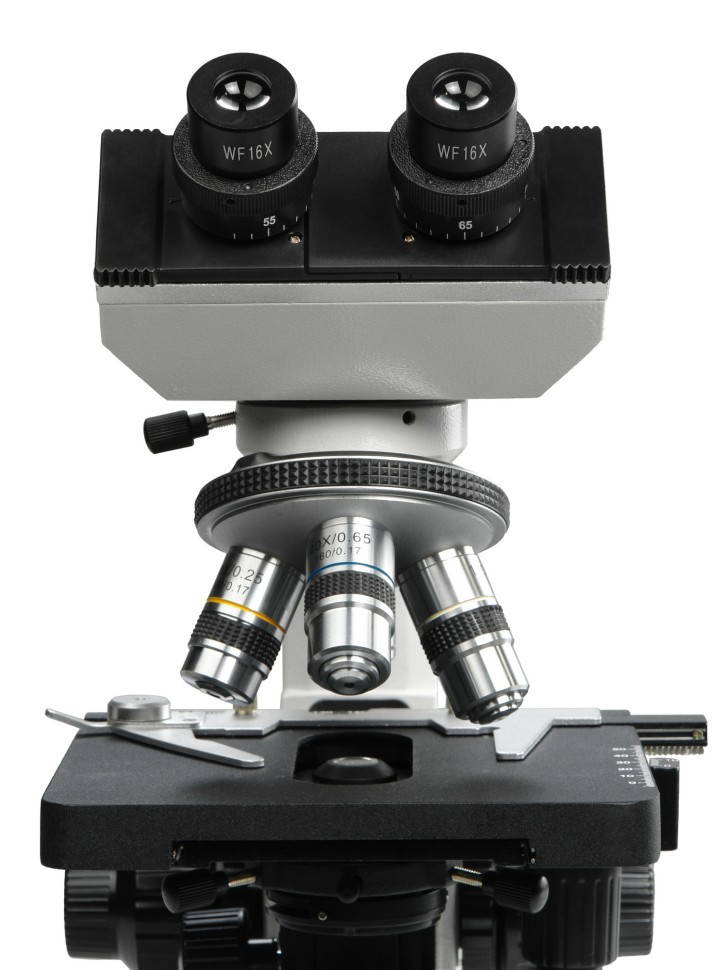

Объективы-ахроматы — 4x/0.1, 10x/0.25, 40x/0.65 (подпружиненный), 100x/1.25 oil (подпружиненный, иммерсионный). Окуляры — две пары: WF 10x/18 (поле зрения 18 мм) и WF 16x/15 (поле зрения 15 мм). Синий светофильтр диаметром 32 мм для улучшения контраста при наблюдении окрашенных препаратов.

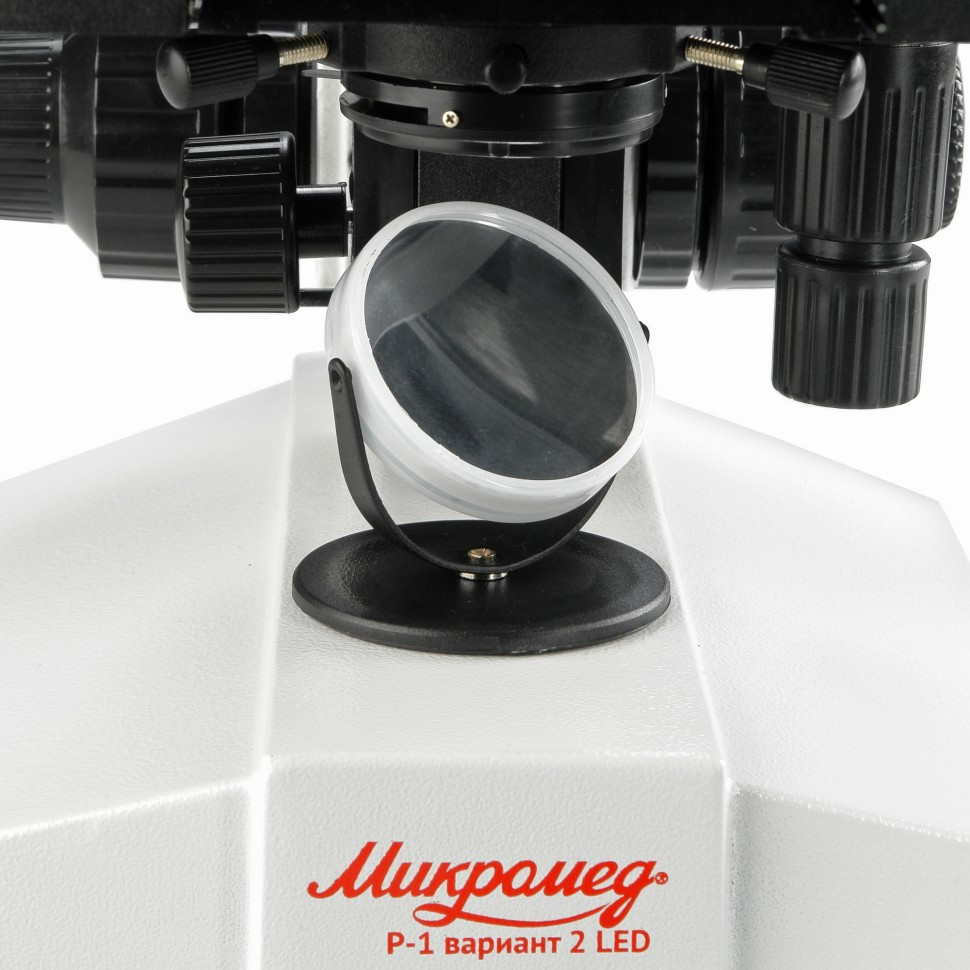

Иммерсионное масло — флакон для работы с объективом 100x. Зеркало с кронштейном и основанием — резервный источник освещения при отсутствии электропитания. Кабель питания, предохранитель, пылезащитный чехол, руководство по эксплуатации, гарантийный талон.

Комплект полный и готов к работе. Для расширения возможностей стоит рассмотреть приобретение цифровой камеры с креплением 23.2 мм, дополнительных окуляров (WF 5x, WF 20x, окуляр со шкалой для измерений), предметных и покровных стекол, набора для приготовления препаратов.

Рекомендуемые аксессуары

Цифровая окулярная камера с посадочным диаметром 23.2 мм — для фото- и видеофиксации наблюдений, вывода изображения на экран компьютера, выполнения измерений в программном обеспечении. Окуляр WF 10x/18 со шкалой — для линейных измерений в поле зрения после калибровки с микрометрическим слайдом. Набор предметных и покровных стекол — расходный материал для приготовления временных и постоянных препаратов.

Набор для приготовления препаратов — пипетки, покровные стекла, красители, фиксирующие жидкости. Иммерсионное масло — дополнительные флаконы, так как масло расходуется при регулярной работе с объективом 100x. Окуляры WF 5x и WF 20x — для расширения диапазона увеличений до 20–2000 крат.

Итог

Микромед Р-1 вариант 2 LED — функциональный лабораторный микроскоп для исследований в светлом поле с механикой профессионального уровня. Центрируемый конденсор, координатный столик с нониусами, прецизионная фокусировка и полный набор объективов делают его пригодным для количественных исследований и рутинной диагностики. Бинокулярная поворотная насадка повышает комфорт и делает прибор удобным для учебного процесса. Ограничение — только метод светлого поля, что требует окрашивания препаратов. Для базовых лабораторных и учебных задач это надежный инструмент с хорошим соотношением возможностей и цены.
