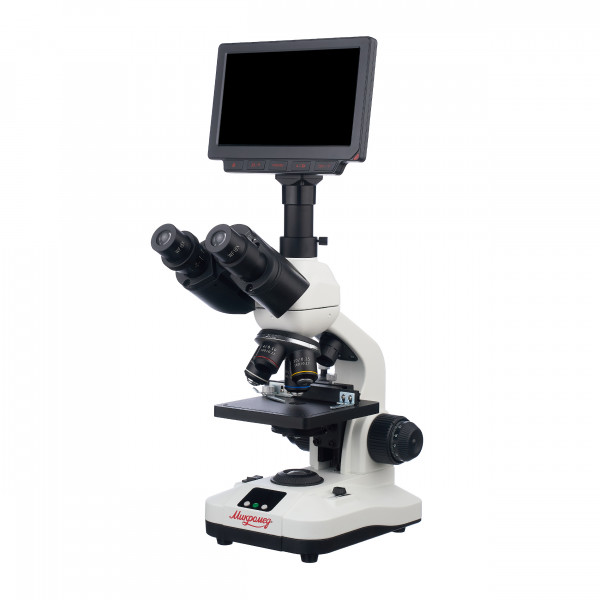

Микроскоп биологический Микромед 10 T H7 цифровой c термостоликом

Микромед 10 T H7 — биологический микроскоп с термостоликом и встроенным монитором для наблюдения живых образцов

Микроскоп биологический Микромед 10 T H7 цифровой предназначен для изучения прозрачных и непрозрачных образцов при контролируемой температуре. Основное отличие от обычных биологических микроскопов — встроенный термостолик, поддерживающий температуру препарата в диапазоне от 20 до 45 градусов Цельсия с точностью 0.1 градуса. Это позволяет наблюдать живые клетки и микроорганизмы в условиях, максимально приближенных к естественным, и отслеживать изменения их поведения при разных температурах. Встроенный монитор 7 дюймов с сенсором 4 мегапикселя и управление по Wi-Fi делают прибор удобным для групповых занятий и интерактивного обучения.

Что можно увидеть и сделать на практике

Что можно рассмотреть

Микроскоп работает в проходящем и отраженном свете, что расширяет диапазон исследуемых образцов. В проходящем свете рассматриваются прозрачные препараты на предметных стеклах: клетки растений и животных, микроорганизмы, тонкие срезы тканей, мазки крови, культуры бактерий, одноклеточные организмы. Увеличение от 40 до 1600 крат (с дополнительным окуляром 5х доступно увеличение от 20 крат для крупных объектов) позволяет увидеть структуру клеток, ядра, хлоропласты, движение цитоплазмы, форму и подвижность бактерий и простейших. Отраженный свет используется для изучения непрозрачных объектов без специальной подготовки: насекомых, минералов, монет, текстиля, поверхности материалов.

Подготовка образцов

Для работы в проходящем свете требуются тонкие прозрачные препараты на предметных стеклах толщиной 0.17 мм. Свет должен проходить сквозь образец, поэтому объект либо изначально прозрачен (например, культура инфузорий в капле воды), либо подготовлен в виде тонкого среза или мазка. Можно использовать как готовые фабричные препараты, так и временные — самостоятельно приготовленные образцы под покровным стеклом. Термостолик нагревает область размером 70 на 30 мм, что соответствует размеру стандартного предметного стекла, обеспечивая равномерный прогрев по всей площади препарата. Для непрозрачных объектов в отраженном свете пробоподготовка не требуется — достаточно разместить образец на столике.

Контроль температуры при наблюдении

Термостолик поддерживает заданную температуру в диапазоне от 20 до 45 градусов с шагом установки 1 градус и точностью 0.1 градуса. Это критично для наблюдения живых образцов: при комнатной температуре движение многих микроорганизмов замедляется, а при нагреве до физиологической нормы (например, 36-37 градусов для клеток человека или животных) они ведут себя естественно. На практике это означает, что можно изучать подвижность сперматозоидов при разных температурах, наблюдать активность ферментов, отслеживать изменения в культурах бактерий или реакцию клеток на температурные воздействия. Температура отображается на встроенном LCD-дисплее размером 1.25 дюйма, встроенном в столик.

Формат работы и цифровая фиксация

Микроскоп имеет тринокулярную насадку с делением светового потока 50 на 50: половина света идет в окуляры для визуального наблюдения, половина — в цифровое устройство визуализации. Устройство представляет собой монитор IPS 7 дюймов с разрешением 1024 на 600 пикселей, объединенный с сенсором 4 мегапикселя. Изображение с препарата выводится на встроенный монитор в реальном времени, что удобно для групповых занятий — несколько человек одновременно видят то, что происходит под микроскопом, без необходимости по очереди смотреть в окуляр. Доступна запись видео в разрешении Full HD (1920 на 1080) и съемка фото с разрешением до 8 мегапикселей (базовое 4 Мп с программным расширением). Данные сохраняются на карту micro SD или передаются на компьютер по USB 2.0, на внешний монитор по HDMI либо по Wi-Fi на смартфон или планшет через приложение TOX-APP.

Конструкция и технологии

Оптическая система построена на ахроматических объективах с коррекцией хроматических аберраций для синей и красной областей спектра и рассчитана на длину тубуса 160 мм. В комплекте четыре объектива: 4х с числовой апертурой 0.10, 10х/0.25, 40х/0.65 и иммерсионный 100х/1.25. Объективы 40х и 100х имеют подпружиненную оправу, защищающую оптику и образец от повреждения при случайном контакте. Револьверное устройство на четыре позиции позволяет быстро переключаться между увеличениями. Окуляры WF10х с полем зрения 16 мм и WF16х с полем 11 мм обеспечивают общее увеличение от 40 до 1600 крат. Максимальное полезное увеличение для объектива с апертурой 1.25 составляет около 1250 крат — дальнейший рост кратности увеличивает размер изображения без добавления новых деталей.

Конденсор с числовой апертурой 0.65 установлен стационарно под предметным столиком и оснащен ирисовой апертурной диафрагмой для регулировки контраста изображения. Под конденсором расположен поворотный держатель светофильтров диаметром 32 мм. Освещение двойное: проходящий свет снизу через конденсор и отраженный свет сверху — оба на светодиодах мощностью 0.75 Вт с цветовой температурой 6500 Кельвинов (дневной свет). Яркость каждого источника регулируется независимо от 0 до 100 процентов.

Предметный столик размером 110 на 120 мм оснащен накладным препаратоводителем с независимым перемещением по осям X и Y в пределах 50 на 35 мм. Координаты отслеживаются по шкалам с нониусами для точного позиционирования образца. Фокусировка выполняется перемещением столика по высоте с помощью коаксиального механизма грубой и тонкой наводки. Диапазон хода 16 мм, цена деления тонкой фокусировки — 1 микрометр.

Тринокулярная насадка типа Зидентопфа имеет угол наклона окулярных тубусов 30 градусов, что снижает нагрузку на шею при длительной работе. Межзрачковое расстояние регулируется от 48 до 75 мм, диоптрийная коррекция на левом тубусе — в пределах плюс-минус 5 диоптрий. Третий тубус с креплением C-mount предназначен для установки цифрового устройства визуализации с собственным увеличением оптики канала 0.5х.

Питание микроскопа автономное: осветители и термостолик работают от одного аккумулятора типа 18650 емкостью 2000 мАч, устройство визуализации — от второго такого же аккумулятора. В комплекте два аккумулятора. Также возможно питание от сетевого адаптера 5 вольт 3 ампера с одновременной зарядкой аккумуляторов. Статус заряда отображается на дисплее термостолика. Корпус микроскопа выполнен из литого алюминиевого сплава с антистатическим покрытием.

Кому подойдет

Микроскоп ориентирован на учебные лаборатории школ, лицеев и вузов, где проводятся занятия по биологии с изучением живых объектов и требуется наглядная демонстрация материала для группы учащихся. Встроенный монитор и управление по Wi-Fi упрощают интерактивные формы обучения. Термостолик будет востребован в ветеринарных лабораториях для анализа биологических образцов при контролируемой температуре, например, при оценке качества спермы животных. Подойдет для биологических кружков и домашних исследований, если планируется работа с живыми культурами микроорганизмов, наблюдение за простейшими или изучение физиологических процессов в клетках.

Для научных лабораторий с потребностью в продвинутых методах контрастирования (фазовый контраст, темное поле, поляризация) этот микроскоп не подойдет — он работает только в светлом поле. Ахроматическая оптика обеспечивает хорошее качество изображения в центре поля зрения, но уступает планахроматам и апохроматам в плоскостности поля и степени коррекции аберраций.

Что важно знать заранее

Термостолик работает в диапазоне от 20 до 45 градусов Цельсия. Если требуется поддержание более высоких температур (например, для специфических биохимических реакций) или охлаждение ниже комнатной температуры, возможности прибора будут недостаточны. Размер нагреваемой области 70 на 30 мм соответствует стандартному предметному стеклу, но крупные образцы или нестандартные форматы могут прогреваться неравномерно.

Конденсор с числовой апертурой 0.65 зафиксирован и не заменяется на темнопольный или фазово-контрастный. Это ограничивает методы наблюдения светлым полем. Для изучения неокрашенных прозрачных объектов потребуется окрашивание препаратов или использование апертурной диафрагмы для повышения контраста, что может снизить разрешение.

Цифровое разрешение сенсора 4 мегапикселя определяет детализацию изображения на мониторе и при фотосъемке. Расширение до 8 мегапикселей выполняется программно (интерполяцией) и не добавляет реальной детализации. При высоких увеличениях визуальное наблюдение через окуляры может дать более четкую картину, чем изображение на мониторе.

Иммерсионный объектив 100х требует использования иммерсионного масла (входит в комплект). После работы масло необходимо удалять с линзы объектива и препарата специальными салфетками или оптической бумагой, чтобы избежать загрязнения оптики.

Устройство визуализации управляется кнопками на корпусе монитора или через USB-мышь (приобретается отдельно). Расширенные функции — измерения, калибровка, формирование отчетов — доступны в программном обеспечении MicromedView при подключении к компьютеру или через мобильное приложение TOX-APP.

Комплектация

• Штатив микроскопа с осветителями проходящего и отраженного света, механизмом фокусировки, термостоликом с препаратоводителем 50 на 35 мм, револьвером на 4 объектива и тринокулярной насадкой
• Объективы ахроматические: 4х/0.10, 10х/0.25, S40х/0.65 (подпружиненный), S100х/1.25 OIL (подпружиненный, иммерсионный)
• Устройство визуализации с монитором IPS 7 дюймов и сенсором 4 мегапикселя
• Окуляры WF10х/16 — 2 штуки, WF16х/11 — 2 штуки
• Адаптер C-mount для установки устройства визуализации
• Аккумуляторы тип 18650 / 3.7 В / 2000 мАч — 2 штуки (для осветителей с термостоликом и для устройства визуализации)
• Сетевой адаптер АС 100-240 В / DC 5 В — 3 А
• Кабели: двойной USB2.0 – DC / USB Type C, HDMI - HDMI
• Калибровочный слайд для настройки измерительных функций в программном обеспечении
• Иммерсионное масло для работы с объективом 100х
• Защитные колпачки для окулярных тубусов (2 шт), тубуса визуализации и сенсора устройства, пылезащитный чехол, отвертка, руководство по эксплуатации

Комплект достаточен для начала работы. Для полноценного использования потребуются предметные и покровные стекла, набор для приготовления препаратов (пипетки, препаровальные иглы, пинцет), готовые окрашенные препараты для учебных целей. Карта micro SD для сохранения фото и видео приобретается отдельно. Если планируется работа с крупными объектами, полезен окуляр WF5х/18, который снижает минимальное увеличение до 20 крат.

Рекомендуемые аксессуары

Предметные стекла 76 на 26 мм и покровные стекла 18 на 18 мм или 22 на 22 мм толщиной 0.17 мм необходимы для подготовки временных препаратов. Набор готовых микропрепаратов по ботанике, зоологии, анатомии или общей биологии упростит освоение микроскопа и даст представление о качестве изображения на стандартных объектах. Иммерсионное масло расходуется при частой работе с объективом 100х — потребуется запасной флакон. Светофильтры диаметром 32 мм (синий, зеленый, желтый) помогут повысить контраст при наблюдении определенных структур. Окуляр WF5х/18 расширит диапазон увеличения вниз до 20 крат. Карта памяти micro SD класса 10 или выше обеспечит быструю запись видео в Full HD.

Итог

Микромед 10 T H7 — учебно-лабораторный микроскоп с функцией контроля температуры образца, встроенным цифровым монитором и возможностью беспроводного управления. Основное преимущество — термостолик, позволяющий изучать живые биологические объекты в физиологически корректных температурных условиях и отслеживать изменения их поведения при нагреве или охлаждении. Двойное освещение расширяет диапазон образцов от прозрачных препаратов до непрозрачных объектов. Встроенный монитор и Wi-Fi делают прибор удобным для групповых занятий и интерактивного обучения. Ахроматическая оптика и работа только в светлом поле определяют позиционирование микроскопа как учебного инструмента с расширенными возможностями, а не как профессиональной исследовательской системы.
