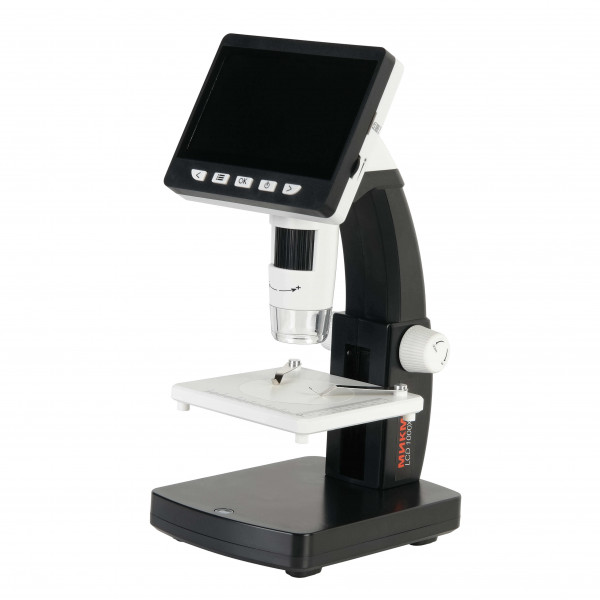

Цифровой микроскоп МИКМЕД LCD 1000Х 2.0B

МИКМЕД LCD 1000Х 2.0B — цифровой микроскоп с автономным монитором для работы с непрозрачными объектами

Что можно увидеть или сделать на практике

Формат наблюдения

МИКМЕД LCD 1000Х 2.0B — полностью цифровой микроскоп без традиционного окуляра. Изображение с 2-мегапиксельного CMOS-сенсора выводится на встроенный 4.3-дюймовый LCD-монитор или передается на компьютер через USB 2.0. Это меняет характер работы: вместо наблюдения одним глазом через окуляр вы видите увеличенный объект на экране, что удобно для длительных исследований без напряжения зрения и позволяет одновременно показывать изображение нескольким людям — полезно на уроках или при совместной работе.

Встроенный аккумулятор емкостью 1750 мАч обеспечивает до 2 часов автономной работы, что позволяет использовать прибор в полевых условиях, на выездных занятиях или там, где нет доступа к розетке. При подключении к компьютеру питание идет через USB-порт.

Съёмка и измерения

Микроскоп записывает фотографии в формате JPEG с разрешением до 1920×1080 пикселей и видео в формате AVI с разрешением 1280×720 при 30 кадрах в секунду. Файлы сохраняются непосредственно на карту памяти micro-SD без необходимости подключения к компьютеру — удобно для быстрой фиксации находок или ведения визуального журнала наблюдений.

При подключении микроскопа к ПК открываются дополнительные возможности через специализированное программное обеспечение: измерение линейных размеров объектов, калибровка, настройка баланса белого и экспозиции, систематизация архива снимков. Монитор имеет встроенное меню для базовых настроек и электронного масштабирования изображения прямо на приборе.

Реальное разрешение

Детализацию изображения определяют два фактора: оптическая система линз и разрешение сенсора. В МИКМЕД LCD 1000Х 2.0B установлен ахроматический объектив — базовый тип коррекции, устраняющий основные цветовые искажения, — в сочетании с 2-мегапиксельным CMOS-сенсором. Это обеспечивает приемлемую резкость и цветопередачу для учебных и любительских задач, но разрешение сенсора ограничивает детализацию по сравнению с современными камерами на 5-8 Мр.

Диапазон увеличения 50–1000× достигается комбинацией оптического зумирования объектива (изменение расстояния между объективом и объектом) и электронного масштабирования изображения. В верхней части диапазона значительная доля увеличения приходится на электронное растягивание картинки — это дает более крупное изображение на экране, но без роста реальной детализации. Для практических задач наиболее информативны увеличения в диапазоне 50–400×, где оптическая составляющая преобладает над электронной.

Конструкция и технологии

Микроскоп построен на прямом штативе из ударопрочного ABS-пластика с устойчивым основанием. Оптическая головка с объективом, сенсором и встроенным монитором закреплена неподвижно, а предметный столик размером 95×95 мм перемещается в вертикальном направлении с помощью зубчато-реечного механизма на величину до 60 мм. Такая схема упрощает конструкцию и снижает вес прибора до 0.6 кг.

Изменение увеличения происходит за счет подъема или опускания предметного столика: чем ближе объект к объективу, тем выше кратность. После изменения высоты столика резкость наводится вращением рифленого барабанчика ручной фокусировки на корпусе. Столик можно заблокировать фиксатором, чтобы исключить самопроизвольное опускание во время работы. На поверхности столика установлены пружинные держатели для фиксации препаратов и нанесены координатные шкалы X и Y для позиционирования объекта.

Рабочее расстояние от нижней поверхности защитной юбки объектива до предметного столика варьируется от 0 до 40 мм, что позволяет исследовать достаточно крупные и объемные предметы — кристаллы, монеты, ювелирные изделия, электронные платы, насекомых в объеме.

Осветитель отраженного света состоит из 8 белых светодиодов, расположенных кольцом вокруг объектива. Такая конфигурация обеспечивает равномерное освещение образца без резких косых теней, которые могли бы исказить восприятие рельефа или помешать точным измерениям размеров. Спектр светодиодов близок к дневному свету, что способствует естественной цветопередаче и упрощает настройку баланса белого. Яркость регулируется бесступенчато от 0 до 100% рифленым колесиком на корпусе монитора. Прозрачная защитная юбка предохраняет объектив и образец от случайного контакта, не блокируя при этом возможность использования внешнего дополнительного освещения.

Кому подойдет

МИКМЕД LCD 1000Х 2.0B предназначен для исследования непрозрачных и полупрозрачных объектов методом отраженного света. Он будет полезен школьникам и студентам на уроках физики, химии, биологии для изучения поверхности минералов, структуры растительных и животных тканей без предварительной подготовки тонких срезов, рассмотрения насекомых и других небольших объектов в объеме.

Микроскоп подходит для коллекционеров монет, марок, минералов — большое рабочее расстояние и встроенный монитор позволяют детально рассматривать объекты и фиксировать их состояние в цифровом виде. Радиолюбители и мастера по ремонту электроники оценят возможность осмотра печатных плат, паяных соединений и мелких компонентов при достаточном увеличении и хорошем освещении. Для ювелиров прибор станет инструментом осмотра камней, проверки качества огранки и закрепки.

Автономность работы от аккумулятора и компактность делают микроскоп удобным для выездных занятий, полевых исследований или работы в условиях, где подключение к электросети затруднено.

Что важно знать заранее

Микроскоп работает только в отраженном свете — светодиоды освещают объект сверху, и изображение формируется за счет света, отраженного от поверхности образца. Это означает, что прибор не подходит для изучения классических биологических препаратов на предметных стеклах с покровным стеклом, для которых требуется проходящий свет снизу через прозрачный объект. Если вам нужно рассматривать тонкие срезы тканей, клетки крови, микроорганизмы в каплях воды — потребуется микроскоп с нижним осветителем проходящего света.

Разрешение 2 мегапикселя достаточно для учебных задач и любительских исследований, но не обеспечивает той детализации, которую дают современные цифровые камеры высокого разрешения. При сильном электронном масштабировании в верхней части диапазона увеличения (ближе к 1000×) картинка становится крупнее, но без роста четкости — это нормальное физическое ограничение для всех оптических систем, где увеличение превышает возможности объектива.

Встроенный монитор имеет разрешение 480×272 пикселя — изображение на нем выглядит менее детализированным, чем при выводе на компьютер, хотя запись файлов идет в более высоком разрешении. Для комфортного просмотра деталей рекомендуется подключать микроскоп к внешнему монитору или ПК.

ABS-пластик штатива менее прочен и устойчив к механическим повреждениям по сравнению с металлическими конструкциями, характерными для лабораторных приборов. Обращайтесь с микроскопом аккуратно, избегайте ударов и падений.

Комплектация

• Микроскоп МИКМЕД LCD 1000Х 2.0B — цифровой микроскоп с встроенным монитором, объективом, осветителем, аккумулятором и зарядным устройством
• USB-кабель — для подключения к компьютеру и питания от USB-порта
• Салфетка для ухода за оптикой — для безопасной очистки линз объектива и поверхности монитора
• Руководство по эксплуатации, гарантийный талон

Комплект готов к работе сразу после распаковки. Для автономной работы и сохранения снимков потребуется отдельно приобрести карту памяти micro-SD. Для полноценного использования измерительных функций и расширенной обработки изображений понадобится установка программного обеспечения на компьютер — как правило, оно доступно для скачивания на сайте производителя.

Рекомендуемые аксессуары

Карта памяти micro-SD — необходима для записи фото и видео без подключения к компьютеру. Выбирайте карту класса 10 или выше для стабильной записи HD-видео.

Калибровочный слайд — стеклянная пластинка с нанесенной измерительной шкалой известного масштаба. Используется для точной калибровки программного обеспечения перед измерением линейных размеров объектов и для проверки фактического увеличения микроскопа.

Дополнительный внешний источник света — может быть полезен при работе с объектами сложной формы, когда кольцевого освещения недостаточно для выявления всех деталей рельефа. Защитная юбка объектива не препятствует подсветке сбоку.

Итог

МИКМЕД LCD 1000Х 2.0B — компактный цифровой микроскоп отраженного света с увеличением 50–1000×, встроенным 4.3-дюймовым монитором и автономным питанием от аккумулятора. Предназначен для изучения непрозрачных объектов — минералов, монет, электронных плат, насекомых, ювелирных изделий — в учебных и любительских целях. Большое рабочее расстояние до 40 мм позволяет работать с объемными предметами, кольцевой светодиодный осветитель обеспечивает равномерное освещение без теней, а возможность записи на карту памяти без подключения к ПК делает прибор удобным для полевой работы.

Микроскоп не подходит для классических биологических препаратов на стеклах, требующих проходящего света. Разрешение 2 Мр и ахроматическая оптика ограничивают детализацию базовым уровнем, достаточным для учебных задач, но не для профессиональных исследований. Это доступный инструмент для тех, кому нужен простой в использовании цифровой микроскоп с экраном и автономностью.
