Телескоп MEADE 10" f/10 LX200-ACF/UHTC (Шмидт-Кассегрен с исправленной комой)

Телескоп Meade 10" f/10 LX200-ACF/UHTC на компьютеризированной вилочной монтировке для планет и астрофото

Meade LX200-ACF/UHTC 10" — это 254-миллиметровый модифицированный Шмидт-Кассегрен ACF (Advanced Coma Free) с фокусным расстоянием 2500 мм и относительным отверстием f/10, установленный на компьютеризированную альт-азимутальную вилочную монтировку с системой автонаведения AutoStar II. Инструмент рассчитан на высокие увеличения по Луне и планетам, на детальную проработку объектов дальнего космоса и на съёмку через длинный фокус.

Что можно увидеть или получить на практике

Луна

Паспортная разрешающая способность 0,456 угловой секунды означает, что оптика этого класса апертуры сама по себе не является ограничением: в редкие моменты успокоения воздуха на терминаторе различимы образования размером около километра. Практически же атмосфера удерживает картинку на уровне 1,5–3 км, и это уже уровень, где Луна перестаёт быть набором крупных кратеров. Видны мелкие кратерлеты на дне Платона, тонкая трещина Прямой Стены с её протяжённой ступенью, извивы Долины Шрётера, борозды Ариадея и Гигина, террасы на внутренних валах Коперника и Тихо, купола в районе Мария. Полезный диапазон увеличений — от 42 до 650 крат; комплектный окуляр 26 мм даёт около 96 крат, то есть обзорный масштаб, и для работы по рельефу нужен более короткофокусный окуляр.

Планеты

254 мм на f/10 — та апертура, где планетная картинка перестаёт зависеть только от инструмента. На Юпитере при спокойном воздухе читается внутренняя структура экваториальных полос: фестоны, светлые овалы, разрывы и волокна на границах поясов, оттенки внутри Большого Красного Пятна; спутники показывают крошечные диски, а их тени при прохождении видны как отдельные чёрные точки на облачном слое. На Сатурне деление Кассини прослеживается не только на ушках кольца, но и на переднем плане перед диском, различимо более тёмное внутреннее кольцо C и полосы на самом шаре. На Марсе в благоприятную оппозицию видны Большой Сырт, Море Ацидалиум, отступающая полярная шапка и локальные облачные пятна. Уран и Нептун — маленькие, но явно неточечные диски.

Объекты дальнего космоса

Проницающая способность около 14,5 звёздной величины под тёмным небом переводит наблюдения из режима «отыскать» в режим «рассматривать». Шаровые скопления вроде M13 и M15 разрешаются на звёзды почти до самого ядра. В галактиках появляется структура: пылевая полоса M104, обрывки спиральных ветвей и мост между M51 и её спутником, детали в рукавах M81. Становятся доступны слабые члены галактических групп и скоплений в Деве и Волосах Вероники до 13–14 величины, включая компоненты плотных групп, а в планетарных туманностях — неоднородности яркости, а не просто светлый овал.

Атмосфера и засветка

Длинный фокус и большая апертура одинаково усиливают и полезный сигнал, и влияние атмосферы: в дрожащем воздухе картинка на 400–500 кратах будет хуже, чем в 150-миллиметровом телескопе, поэтому ночи отбираются по качеству изображения. Закрытая труба со пластиной Шмидта требует времени на выравнивание температуры — до этого через тубус идут тепловые потоки, размывающие детали. Городская засветка на планеты и Луну почти не влияет, но заявленные 14,5 величины реализуются только за городом; в черте города по галактикам и туманностям стоит рассчитывать на заметно меньшую глубину.

Конструкция и технологии

Схема ACF отличается от классического Шмидта-Кассегрена асферическим вторичным зеркалом: она убирает кому, из-за которой у обычных «шмидт-кассегренов» звёзды по краю кадра растягиваются в запятые. Визуально это заметно на широкоугольных окулярах, а для съёмки означает, что резкость сохраняется по всему полю сенсора, а не только в центре. Зеркала несут сверхпросветляющее покрытие UHTC, линзовые элементы — многослойное просветление; отражающий слой — алюминий с защитой из диоксида кремния. Экранирование вторичным зеркалом составляет 38 % — плата за компактность схемы: контраст на самых тонких планетных деталях будет чуть ниже, чем у необструированной оптики того же диаметра, что компенсируется запасом апертуры.

Монтировка — вилочная альт-азимутальная из литого алюминиевого сплава, труба крепится болтами к внутренней стороне вилок. Приводы дают девять скоростей слежения и переброску до 16°/сек, точность слежения заявлена на уровне ±3–4 угловых секунд, точность наведения — около 2 угловых минут в стандартном режиме и 1 угловой минуты в прецизионном. База AutoStar II содержит более 144 000 объектов, привязка выполняется по опорным звёздам с ручным центрированием (Auto Align), режимы слежения — звёздный, лунный, планетный и пользовательский. Есть управление с компьютера по RS-232 и ручное перемещение по осям. Фокусер — односкоростной внутренний, то есть подвижкой главного зеркала: на 2500 мм это требует аккуратности при точной наводке на резкость.

Кому подойдет

Инструмент для наблюдателя, который уже понимает, чего хочет от неба: высокие увеличения по планетам, охота за слабыми галактиками, съёмка планет и объектов дальнего космоса на длинном фокусе. Заявленный уровень подготовки — средний и продвинутый, и это честно: автонаведение снимает вопрос поиска, но не отменяет умения выбрать ночь, выждать термостабилизацию и подобрать увеличение. Хорошо ложится на стационарную или полустационарную установку — площадку в саду, балкон-обсерваторию, небольшой купол.

Что важно знать заранее

Масса и габариты (упаковка 99 x 48 x 63 см, монтировка 305 x 508 x 787 мм без опоры) делают телескоп не выездным в одиночку: переноска и установка требуют либо помощника, либо постоянного места. Тренога или колонна в комплект не входят и подбираются отдельно — для стационарной установки колонна обычно устойчивее и удобнее в тесном помещении. Штатный режим отслеживания — азимутальный, поэтому для длинных выдержек по дальнему космосу нужен экваториальный клин: без него поле в кадре поворачивается. Присоединение фотокамеры выполняется через адаптер #T-62, подключение к компьютеру — кабелем #507, оба приобретаются отдельно. Штатный посадочный диаметр окуляров 1,25", двухдюймовые принадлежности работают через опциональный адаптер. Гарантия — 2 года.

Комплектация

• Оптическая труба 254 мм f/10 ACF/UHTC на вилочной монтировке — собственно телескоп с приводами по обеим осям.
• Окуляр 4000 SP 26 мм (1,25") — обзорное увеличение около 96 крат, рабочий окуляр для поиска и наблюдений скоплений и туманностей.
• Оптический искатель 8х50 с перекрестьем — для привязки по опорным звёздам и контроля наведения.
• Пульт управления AutoStar II — навигация по базе более 144 000 объектов, выбор скоростей и режимов слежения.
• Meade AutoStar Suite на DVD-диске — управление телескопом с компьютера и работа с базой объектов.

Для первых наблюдений комплекта достаточно, но докупить придётся минимум две вещи: опору (треногу или колонну) и как минимум один короткофокусный окуляр — без него планетный потенциал апертуры остаётся нераскрытым.

Рекомендуемые аксессуары

• Короткофокусные окуляры — для выхода на 250–400 крат по Луне и планетам, где работает разрешение 0,456 угловой секунды.
• Адаптер и диагональное зеркало под 2" — снимают ограничение полевой диафрагмы 1,25" на обзорных увеличениях.
• Моторизованный фокусер — точная наводка на резкость без касания трубы, критично на 2500 мм и при съёмке.
• Экваториальный клин — обязателен для выдержек дольше нескольких десятков секунд по дальнему космосу.

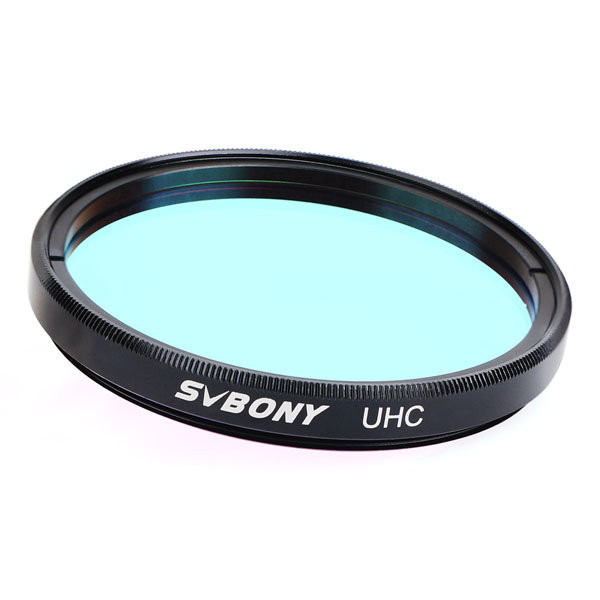

• Узкополосные светофильтры — компенсируют городскую засветку при работе по эмиссионным туманностям.

Сравнение

Относительно обычного Шмидта-Кассегрена той же апертуры и светосилы разница проявляется не в центре поля, а по его краю: асферическое вторичное зеркало ACF убирает кому, поэтому широкоугольные окуляры и фотоматрицы формата APS-C дают равномерно точечные звёзды до угла кадра. Относительно систем на экваториальной монтировке вилочная альт-азимутальная схема выигрывает в скорости развёртывания и компактности, но для длительной съёмки требует клина. По сравнению с апертурами 150–200 мм того же типа выигрыш здесь количественный и заметный: около полутора звёздных величин глубины и доступ к следующему уровню деталей на планетах.

Итог

Meade LX200-ACF/UHTC 10" — стационарный инструмент с 254 мм апертуры, исправленной комой и точным приводом, который даёт и планетное разрешение, и глубину до 14,5 величины, и корректное поле для съёмки. Взамен требует места, продуманной опоры и готовности работать с 41-килограммовой конструкцией. Тому, кто наблюдает регулярно с одной площадки, он открывает те детали, которых меньшая апертура просто не показывает.
