Телескоп астрограф Omegon 16" Ritchey-Chretien Pro RC 406/3250 Truss OTA

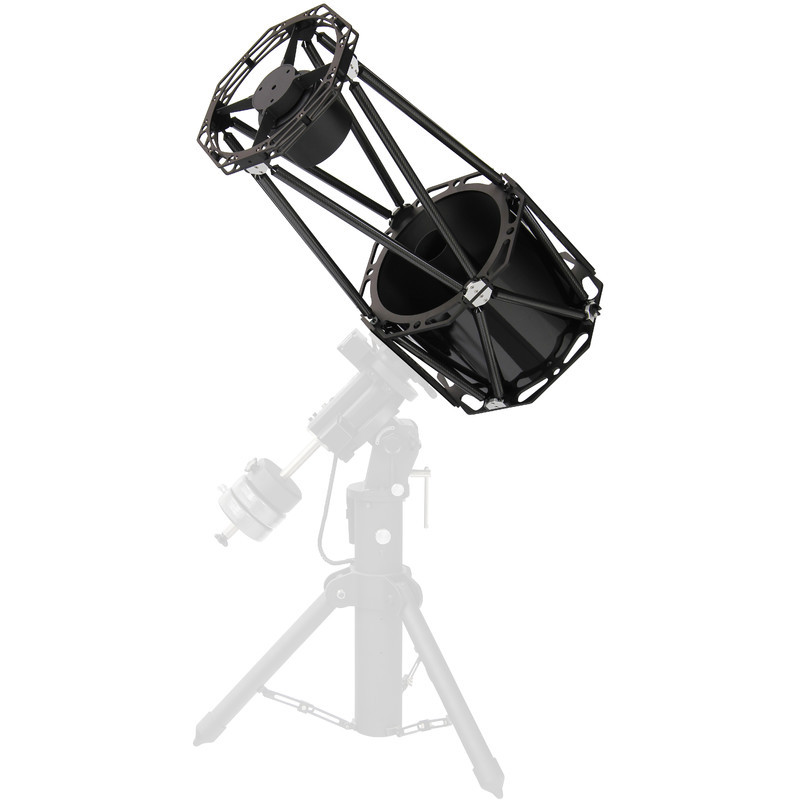

Omegon Pro RC 406/3250 Truss OTA — труба Ричи-Кретьен f/8 на карбоновой ферме для длиннофокусной съемки

Это оптическая труба системы Ричи-Кретьен с двумя гиперболическими зеркалами, без преломляющих элементов в оптическом пути. Фокусное расстояние 3250 мм при светосиле f/8, зеркала из кварца с очень низким тепловым расширением, силовая структура — карбоновая ферма, масса 38 кг, габариты 535 мм в диаметре и 1260 мм в длину со штатным фокусером. Поставляется как OTA, без монтировки, с креплением типа ласточкин хвост Losmandy. Назначение инструмента — работа с высоким разрешением по небольшим объектам: компактным галактикам, планетарным туманностям, ядрам скоплений, деталям Луны и планет.

Что можно увидеть или получить на практике

Луна

Паспортное разрешение 0,28 угловой секунды соответствует деталям около 0,5 км у центра лунного диска, но такой уровень выдает только атмосфера в редкие мгновения покоя. В обычную ночь с дрожанием изображения порядка 1–1,5 угловой секунды реально различимы образования размером 2–3 км, и этого хватает, чтобы борозды Гигина и Ариадея читались как ложбины с неровными краями, а не как тонкие штрихи. На внутренних валах Коперника и Тихо разбираются отдельные террасы и языки оползней, на дне Платона проступают мелкие кратерки и светлые пятна, у куполов Гортензия видны вершинные ямки, а у Прямой Стены прослеживается изменение яркости по длине уступа. Окуляр 10 мм дает 325 крат, при таком масштабе работать удобнее по отдельным участкам терминатора, а не по диску целиком.

Планеты

Апертура 406 мм показывает на Юпитере не сами полосы, а их внутреннее строение: фестоны и голубоватые вырезы по южной кромке Северного экваториального пояса, темные баржи, белые овалы, кольцевой вал вокруг Большого Красного Пятна и его более светлое ядро. У Сатурна деление Кассини прослеживается не только у концов кольца, но по всему обводу, серое кольцо C видно на фоне шара, читается тень планеты на кольцах; по проницающей способности 15,5 доступны не только Титан и Рея, но и Мимас, и Гиперион. У Марса вблизи противостояния разбирается изрезанная кромка Большого Сырта, потемнение Эллады, Солнечное озеро и структура на границе полярной шапки.

Важная оговорка: обструкция вторичного зеркала 190 мм (47%) перекрывает около 22% площади, поэтому по собираемому свету труба соответствует примерно 358 мм без экранирования, а часть энергии уходит из центрального пятна в дифракционные кольца. Контраст широких малоконтрастных деталей — тонких оттенков в поясах Юпитера, пылевых потемнений на Марсе — из-за этого ниже, чем у неэкранированного инструмента той же апертуры. Способность разделять мелкие детали при этом остается на уровне 406 мм.

Объекты дальнего космоса

Фокусное расстояние 3250 мм задает узкое поле: с 2-дюймовым окуляром с самой большой полевой диафрагмой оно не превышает примерно 0,8 градуса, так что Туманность Андромеды или Вуаль в него не вписываются. Зато на плотных объектах инструмент раскрывается: M13 и M15 разбиваются на звезды до самого ядра, в Кошачьем глазе NGC 6543 видна внутренняя структура, у ярких планетарных туманностей читаются центральные звезды, в M51 прослеживаются оба рукава с узлами областей звездообразования и мост к компаньону, а пылевые полосы M82 и NGC 891 распадаются на отдельные волокна. Проницающая способность 15,5 добавляет галактики 14–15 величины в группах и цепочках, квазар 3C 273 и Плутон — то, что вдвое меньшая апертура либо не показывает вовсе, либо только при исключительном небе.

Для съемки зеркальная схема означает отсутствие хроматизма и одну точку фокуса для всех длин волн, включая узкополосные фильтры, а два гиперболических зеркала убирают кому без корректора, поэтому звезды остаются точками по полю. Трехдюймовый фокусер с резьбой M117x1 пропускает световой пучок на полнокадровый сенсор: с ним поле составляет около 0,6 на 0,4 градуса. При пикселе 3,7–4 мкм масштаб получается порядка 0,24 угловой секунды на пиксель — это избыточная выборка для типичной атмосферы, поэтому имеет смысл биннинг 2х2 или площадка со стабильным небом. Визуально труба всегда покажет меньше, чем снимок: глаз не накапливает свет, внешние области галактик и слабые оболочки туманностей в окуляре угадываются на пределе, а несколько минут экспозиции выводят их полностью.

Атмосфера и засветка

При 3250 мм атмосферная турбулентность увеличивается вместе с изображением, и именно она, а не оптика, чаще ограничивает результат. Свой вклад дает и тепловой режим: зеркало диаметром 406 мм остывает долго, пока его температура выше наружной, внутри трубы идут потоки, размывающие детали. Открытая ферма и три вентилятора сокращают это время, но выносить трубу лучше заранее. Городская засветка для компактных объектов с высокой поверхностной яркостью — планетарных туманностей, шаровых скоплений, ядер галактик — мешает меньше, чем при широкоугольной работе, узкополосные фильтры остаются эффективными. А вот слабые объекты у предела 15,5 и периферия галактик требуют темного неба.

Конструкция и технологии

Оптика из кварца с очень низким тепловым расширением. Форма поверхности почти не меняется при остывании, поэтому качество изображения не плывет по ходу ночи, а фокус держится стабильнее, чем у стекла с обычным коэффициентом расширения. Для зеркала такой массы это принципиально: за одну ночь температура может упасть на несколько градусов.

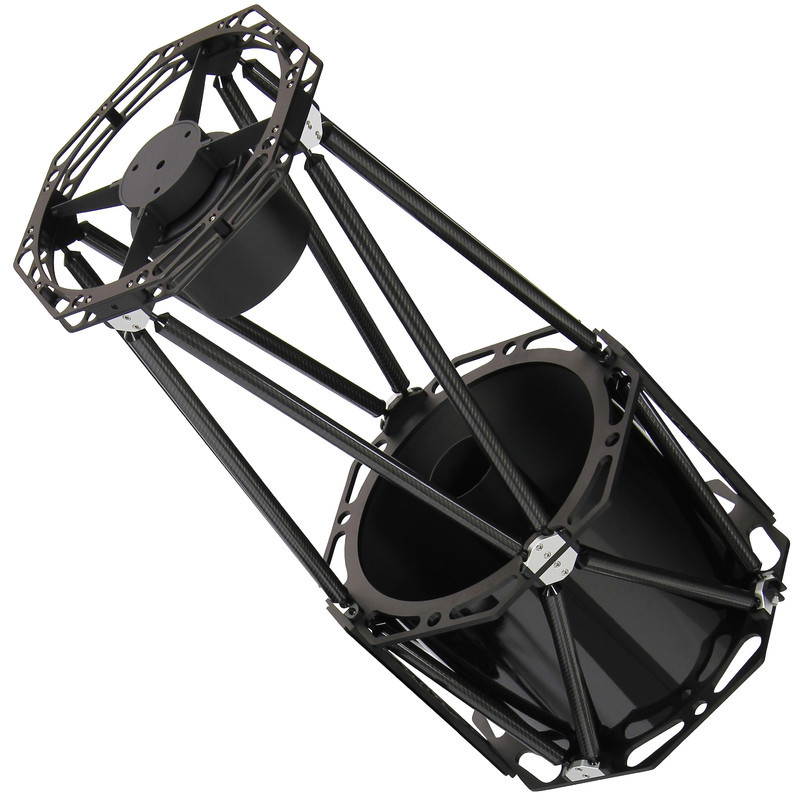

Карбоновая ферма. Открытая структура продувается и остывает быстрее закрытой трубы, а карбон почти не меняет длину при охлаждении, то есть фокальная плоскость не уезжает в течение длинной серии кадров. Обратная сторона открытой конструкции — чувствительность к паразитному свету и росе, ферму разумно закрыть чехлом.

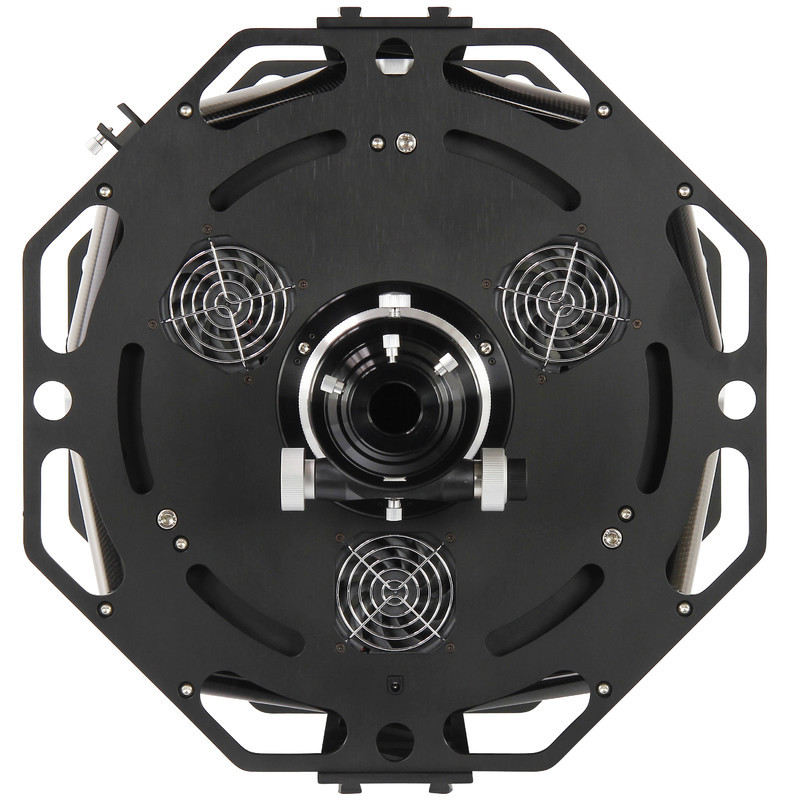

Три вентилятора. Принудительный обдув сокращает время выхода на термостабилизацию и снимает пограничный слой теплого воздуха над зеркалом, который иначе съедает часть разрешения.

Фокусер 3″ Linear Bearing Crayford, 10:1, M117x1. Линейные подшипники удерживают тяжелую сборку камеры без перекоса, редукция 10:1 позволяет выставлять фокус с нужной точностью — при f/8 допуск невелик и на глаз его не поймать. Резьбовое соединение M117x1 вместо зажимного исключает проскальзывание и наклон под весом навески, а трехдюймовый просвет не срезает поле большого сенсора.

Схема Ричи-Кретьен. Кома устраняется самой оптикой, но платой за это становится повышенная чувствительность к разъюстировке: перекос вторичного зеркала проявляется как несимметричные звезды по полю. Юстировка здесь требует больше внимания, чем в Ньютоне.

Кому подойдет

Прежде всего для стационарной площадки или обсерватории, где труба живет на колонне и не собирается заново перед каждой ночью: 38 кг при длине 1260 мм и диаметре 535 мм — это работа вдвоем и несъездный сценарий. По задачам инструмент ориентирован на длиннофокусную съемку небольших объектов и на визуальные наблюдения там, где важны разрешение и проницание, а не широкое поле. Он предполагает готовность обслуживать оптику — проверять и подстраивать юстировку, следить за термостабилизацией, выстраивать гидирование с точностью в доли угловой секунды. Как первая труба для освоения азов и для быстрых выездов за город модель неудобна.

Что важно знать заранее

Монтировки в поставке нет, а для съемки на 3250 мм нужна экваториальная монтировка с большим запасом по нагрузке относительно 38 кг и с посадочным местом под ласточкин хвост Losmandy. Поле зрения узкое как визуально, так и на матрице, поэтому поиск объектов без точного наведения по координатам утомителен. Обструкция 47% ощутимо влияет на контраст крупных малоконтрастных деталей на планетах. Масштаб 0,24 угловой секунды на пиксель делает результат прямо зависимым от качества неба и точности ведения. Диапазон паспортных условий и ресурс вентиляторов — вопрос питания на площадке, обдув требует внешнего источника.

Комплектация

• Оптическая труба Ричи-Кретьен 406/3250 на карбоновой ферме — два гиперболических зеркала из кварца с низким тепловым расширением, оптика инструмента.
• Фокусер 3″ Linear Bearing Crayford с редукцией 10:1 и резьбой M117x1 — установка камеры или визуальной навески и точная фокусировка.
• Три вентилятора — ускоренная термостабилизация главного зеркала.

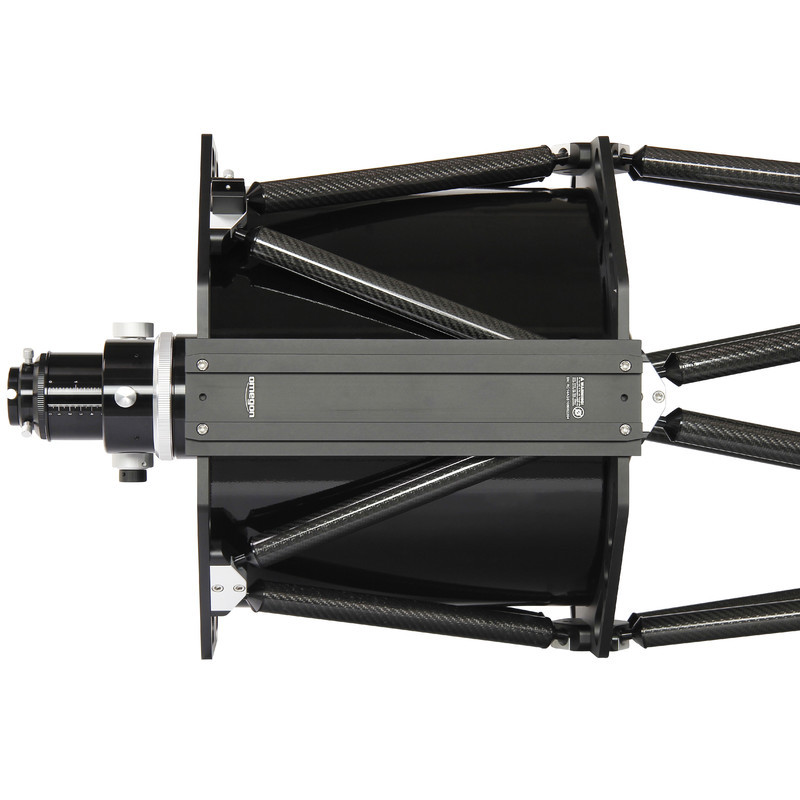

• Крепления ласточкин хвост Losmandy — посадка трубы на монтировку.

Это OTA: для первых наблюдений к трубе понадобятся монтировка соответствующего класса, а также окуляры с диагональным зеркалом или астрокамера с переходником под резьбу фокусера. Начинать стоит с монтировки — от нее зависит, реализуется ли разрешение оптики.

Рекомендуемые аксессуары

Экваториальная монтировка с грузоподъемностью, заметно превышающей 38 кг, и посадкой Losmandy. Внеосевой гид — при 3250 мм прогибы отдельного гида-искателя дают ошибки, сравнимые с размером звезды. Астрокамера с мелким пикселем и возможностью биннинга, узкополосные фильтры для работы под засветкой. Электропривод фокусера — автофокус по кривой резкости точнее ручной наводки при f/8. Адаптер с резьбы M117x1 на 2 дюйма с диагональным зеркалом для визуальных наблюдений и короткофокусные окуляры 8–12 мм, которые дают 270–400 крат для Луны и планет. Чехол на ферму против паразитного света и росы.

Итог

Omegon Pro RC 406/3250 Truss OTA — инструмент под конкретную задачу: высокое разрешение на узком поле. Кварцевая оптика и карбоновая ферма держат фокус и форму поверхности всю ночь, трехдюймовый резьбовой фокусер несет полнокадровую навеску без перекоса, а апертура 406 мм с разрешением 0,28 угловой секунды и проницанием 15,5 открывает уровень детализации, недоступный вдвое меньшим трубам. Взамен потребуется стационарная площадка, серьезная монтировка, аккуратная юстировка и понимание, что 47% обструкции ограничивают контраст на планетах.
