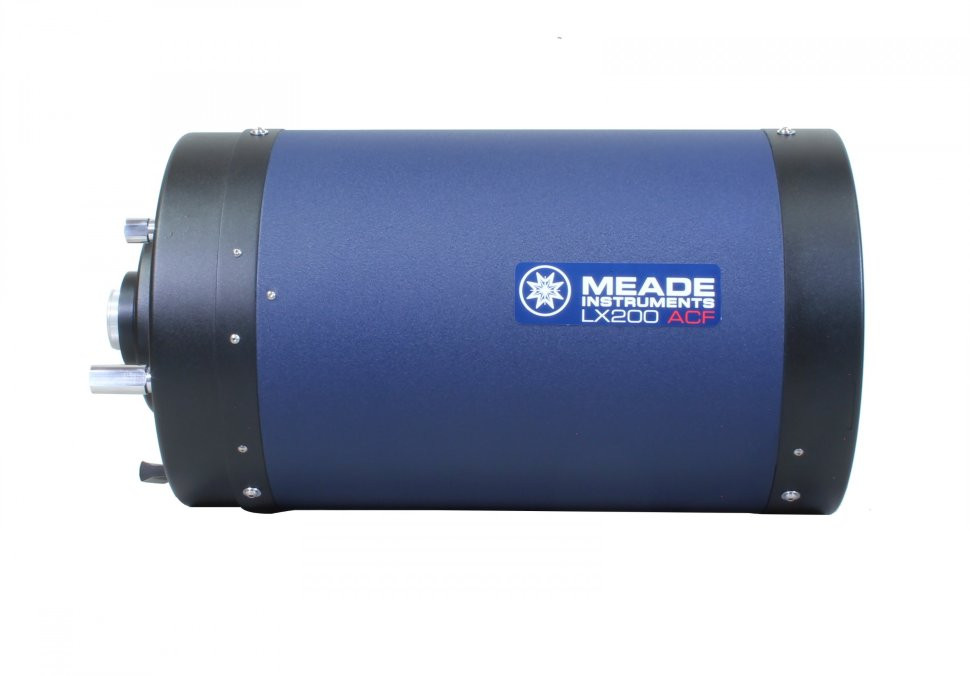

Оптическая труба MEADE 12" f/10 ACF OTA w/UHTC (крепление - пластина Losmandy-style)

Оптическая труба MEADE 12" f/10 ACF OTA w/UHTC (пластина Losmandy-style) — астрофото и высокое разрешение

Труба Meade построена по схеме модифицированный Шмидт-Кассегрен ACF (Advanced Coma Free): пластина Шмидта на входе и асферическое вторичное зеркало. Апертура 305 мм, фокусное расстояние 3048 мм, относительное отверстие f/10, разрешающая способность 0,38 угловой секунды, проницающая способность около 14,8 звёздной величины. Монтировка не входит — это оптическая труба на крепежной пластине Losmandy-style, которую вы ставите на уже имеющуюся или подобранную отдельно монтировку.

Что можно увидеть или получить на практике

Луна

Заявленные 0,38 угловой секунды соответствуют примерно 700 метрам на лунной поверхности, но такое разрешение достижимо лишь в короткие мгновения спокойной атмосферы. В типичную ночь атмосфера ограничивает картинку на уровне 1-2 угловых секунд, то есть 2-4 километра. Практический результат для 305 мм: кратерные ямки на дне Платона, извилистая Долина Шрётера с внутренней бороздой, борозда Хэдли, ступенчатые террасы и следы оползней на внутренних склонах Коперника, ступени и изгибы Прямой Стены, цепочки мелких кратеров и плоские лунные купола в морских районах. При 300-500 крат Луна не помещается в поле целиком, и наблюдение идёт по фрагментам — это нормальный режим работы такого фокусного расстояния.

Планеты

На Юпитере при 300-450 крат речь идёт не о самих поясах, а об их внутренней структуре: голубоватые фестоны, свисающие в экваториальную зону от Северного экваториального пояса, тёмные вытянутые овалы внутри поясов, разница в оттенках между северной и южной половиной диска, ободок и внутренняя неоднородность Большого Красного Пятна. Тени спутников на диске видны как чёткие круги с различимым краем, а не как точки, а диск Ганимеда при спокойной атмосфере перестаёт быть просто звёздочкой. На Сатурне деление Кассини прослеживается по всей окружности кольца, а не только в ушках; при хорошем состоянии атмосферы в кольце A улавливается минимум Энке, различима тень планеты, отброшенная на кольца, и полутоновые полосы в атмосфере. Марс около противостояния показывает не только полярную шапку, но и её тёмную окантовку, контуры Большого Сырта и Моря Ацидалиум, утренние облака у лимба и осветления во время пылевых бурь. Уран показывает небольшой зеленоватый диск, а проницающая способность 14,8 позволяет уверенно вытянуть Титанию, Оберон и Тритон рядом с Нептуном.

Объекты дальнего космоса

305 мм переводят яркие объекты из категории "различимое пятно" в категорию "объект со структурой". Шаровые скопления вроде M13 и M15 разрешаются на отдельные звёзды вплоть до центральных областей. В M51 при тёмном небе видны сами спиральные рукава с узелками, в M82 — тёмные прожилки на фоне тела галактики, в NGC 891 и Сомбреро — узкая пылевая полоса. Планетарные туманности перестают быть дисками и показывают кольцевую и клочковатую структуру. Предел 14,8 звёздной величины означает, что доступны слабые галактики групп и скоплений — все пять членов Стефанова Квинтета, множество объектов каталогов NGC и IC, недостижимых для инструментов вдвое меньшей апертуры. Ограничение — поле зрения: при 3048 мм даже длиннофокусный окуляр 2" даёт менее градуса, поэтому крупные протяжённые туманности целиком в поле не укладываются. Труба сильна на компактных объектах, а не на широких полях.

Атмосфера и засветка

Для 305 мм именно атмосфера, а не оптика, определяет итоговую картинку: чем крупнее апертура, тем чаще она работает не на своём паспортном пределе. Луна и планеты доступны из города, поскольку зависят от контраста деталей на ярком объекте, а не от темноты фона. Слабые галактики и внешние области туманностей требуют выезда под тёмное небо — здесь городская засветка съедает результат сильнее, чем что-либо ещё. Отдельный практический фактор — тепловое равновесие: закрытая труба с массивным зеркалом требует выдержки на воздухе, пока внутренние потоки не успокоятся, иначе изображение звёзд остаётся размытым независимо от качества оптики.

Конструкция и технологии

Схема ACF отличается от обычного Шмидт-Кассегрена асферическим вторичным зеркалом. Классический Шмидт-Кассегрен даёт кому — звёзды у края поля вытягиваются в мелкие "запятые"; асферизация вторичного зеркала убирает этот дефект, и звёзды сохраняют симметричную форму по всему полю. При визуальном наблюдении разница заметна на краю широкоугольного окуляра, при съёмке — на всей площади кадра, поэтому схема имеет практический смысл прежде всего при работе с камерами с крупной матрицей.

Зеркала выполнены из оптического стекла с покрытием алюминий плюс диоксид кремния и сверхпросветляющим покрытием UHTC, линзовые элементы — с многослойным просветлением. Выигрыш в пропускании света напрямую конвертируется в видимость слабых объектов и в более короткие выдержки при съёмке.

Экранирование вторичным зеркалом составляет 42 процента. Это следует учитывать честно: центральное экранирование перекачивает часть энергии из центрального пика в дифракционные кольца и снижает микроконтраст на малоконтрастных деталях — тонких полутонах в облачных поясах Юпитера, слабых оттенках на Марсе. Апертура 305 мм с большим запасом компенсирует эту потерю по светосбору и разрешению, но по "сухому" контрасту труба уступит длиннофокусному объективу без экранирования, просто покажет несравнимо больше деталей за счёт диаметра.

Фокусер — двухскоростной Крейфорда. При 3048 мм глубина фокуса крайне мала, и без микрофокусировки точная наводка на высоком увеличении и при съёмке превращается в лотерею; вторая, замедленная скорость решает эту задачу. Посадочный диаметр окуляров 1,25 дюйма, работа с 2-дюймовыми окулярами возможна через опциональный адаптер. Оптический искатель 8х50 с перекрестьем при таком узком поле зрения основного инструмента — не аксессуар, а рабочий инструмент наведения. Крепежная пластина Losmandy-style шириной по стандарту распределяет нагрузку по длинной базе и уменьшает изгибные колебания тяжёлой трубы; вес 18,6 кг делает жёсткость крепления критичной.

Кому подойдет

Труба рассчитана на наблюдателя со средним и продвинутым опытом, у которого уже есть понимание, что такое несущая способность монтировки, юстировка и работа с длинным фокусом. Это инструмент для планетных наблюдений и съёмки высокого разрешения, для детальной работы по компактным объектам дальнего космоса, для наземных наблюдений и для оснащения стационарной площадки или небольшой обсерватории, где трубу не нужно каждый раз выносить и собирать. Вариант "купил и в ту же ночь наблюдаю", если монтировки под 18,6 кг ещё нет, здесь не работает.

Что важно знать заранее

• Монтировка в комплекте отсутствует. Под 18,6 кг трубы нужна монтировка с запасом по нагрузке, для астрофотографии — с существенным запасом, поскольку при 3048 мм любая вибрация и ошибка ведения видна сразу.
• Минимальное полезное увеличение 51 крат требует окуляра с фокусным расстоянием около 60 мм. Обычный окуляр 25 мм даёт уже 122 крат, поэтому широких обзорных полей от этой трубы ждать не нужно.
• Максимальное полезное увеличение 750 крат — свойство апертуры. Превышение этого предела не добавляет деталей, изображение только теряет резкость и яркость.
• Съёмка с камерой требует адаптера #T-62, он приобретается отдельно.
• Труба требует времени на выравнивание температуры перед серьёзной работой на высоком увеличении.
• Габариты в упаковке 59 x 59 x 96 см — учитывайте это при планировании транспортировки и хранения. Гарантия 2 года.

Комплектация

• Оптическая труба MEADE 12" f/10 ACF с покрытием UHTC — оптическая часть системы с двухскоростным фокусером Крейфорда и пластиной Шмидта.
• Крепежная пластина Losmandy-style — установка трубы на монтировку с соответствующим зажимом.
• Оптический искатель 8х50 с перекрестьем — предварительное наведение перед переходом к основному полю.

Для старта этого набора недостаточно: помимо монтировки понадобятся окуляры и, при работе в наклонном положении, диагональное зеркало. В первую очередь докупаются монтировка с треногой или колонной и пара окуляров — короткофокусный для Луны и планет и длиннофокусный для поиска объектов.

Рекомендуемые аксессуары

• Экваториальная монтировка повышенной нагрузки — база для всей системы; от её жёсткости зависит, реализуются ли 0,38 угловой секунды на практике.
• Короткофокусные окуляры — для работы в области 300-600 крат по Луне и планетам, где апертура раскрывается полностью.
• Адаптер 2 дюйма и длиннофокусный окуляр 2 дюйма — максимально доступное поле зрения и приближение к минимальному увеличению 51 крат.
• Редуктор фокусного расстояния — сокращает выдержки и расширяет кадр при съёмке, снимая часть требований к точности ведения.
• Узкополосные светофильтры — повышают контраст планетарных туманностей и эмиссионных объектов при засветке.
• Бленда или лента подогрева корректирующей пластины — противодействие выпадению росы на открытой пластине Шмидта.
• Адаптер #T-62 и система автогидирования — необходимый минимум для съёмки с длинными выдержками.

Сравнение

По сравнению с классическим Шмидт-Кассегреном той же апертуры и светосилы, ACF выигрывает за счёт асферического вторичного зеркала: край поля остаётся чистым от комы, что важнее для съёмки и широкоугольных окуляров, чем для наблюдений в центре поля. По сравнению с системами без центрального экранирования труба уступает в микроконтрасте из-за 42 процентов экранирования, но выигрывает по разрешению и проницающей способности, которые определяются диаметром 305 мм. Относительно короткофокусных зеркальных систем той же апертуры f/10 даёт крупный масштаб изображения и высокое увеличение без дополнительных линз, но ограничивает поле зрения и требует более точного ведения.

Итог

Оптическая труба MEADE 12" f/10 ACF OTA w/UHTC — инструмент для тех, кто работает на высоком разрешении: 305 мм и 3048 мм фокуса дают тонкую структуру облачных поясов Юпитера, минимум Энке в кольцах Сатурна, кратерные ямки на дне Платона и разрешение шаровых скоплений до центра, а схема ACF и покрытие UHTC делают это поле пригодным для съёмки. Плата за это — узкое поле зрения, требовательность к атмосфере и обязательная тяжёлая монтировка, которую нужно приобретать отдельно.
