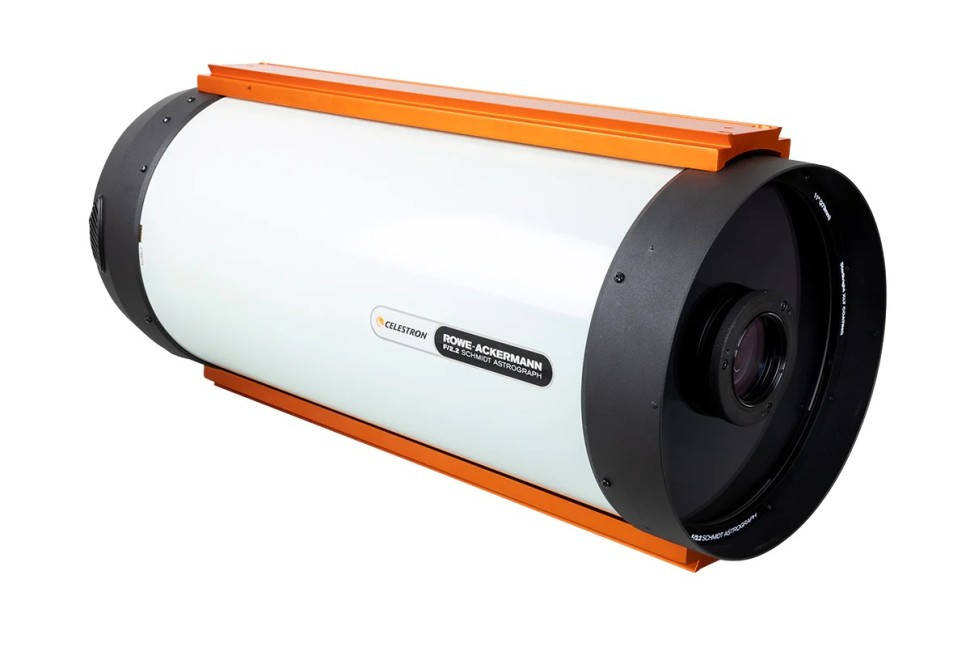

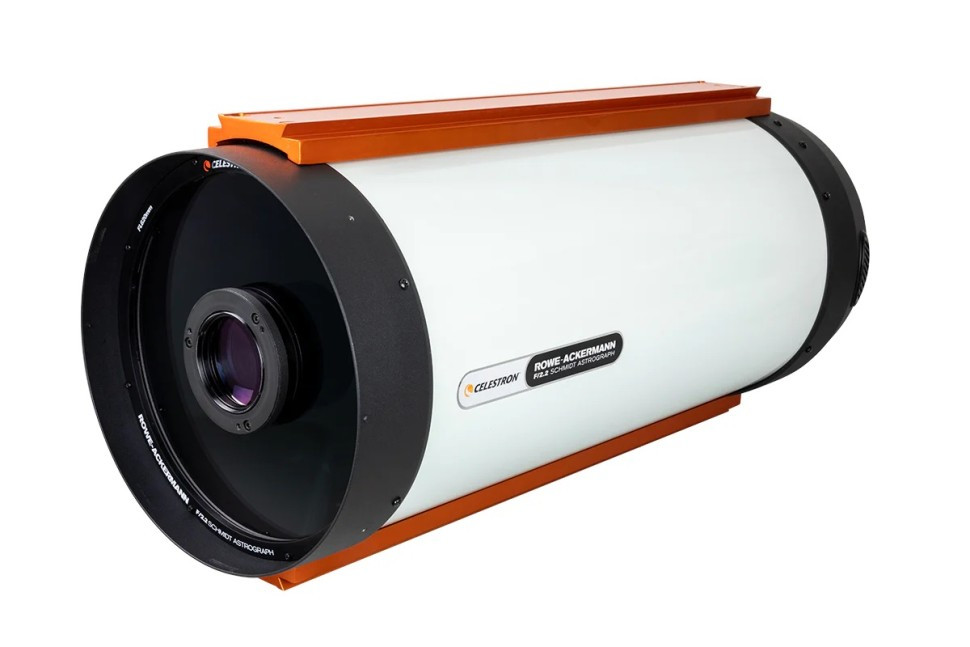

Телескоп Celestron 11" f/2,2 RASA Rowe-Ackermann Schmidt Astrograph (V2) (только труба)

Оптическая труба Celestron RASA 11 V2 279/620 f/2,2 — светосильный астрограф для широкопольной астрофотографии

Rowe-Ackermann Schmidt Astrograph — схема, в которой камера ставится в передней части трубы, прямо в световом пучке, а окулярного узла нет в принципе. Celestron RASA 11 V2 с апертурой 279 мм, фокусным расстоянием 620 мм и относительным отверстием f/2,2 сделан под сенсор, а не под глаз: результат работы здесь всегда кадр.

Что можно увидеть или получить на практике

Объекты дальнего космоса

Фокус 620 мм дает поле зрения около 3,3° × 2,2° на полнокадровой матрице и примерно 2,2° × 1,4° на APS-C. В один кадр целиком входит то, что на длиннофокусной трубе собирают мозаикой: туманность Северная Америка, Розетка, Хобот Слона, Калифорния, большая часть комплекса Вуали, Плеяды с окружающей их отражательной пылью, M31 по всей длине с пылевыми полосами и спутниками M32 и M110. Второе, что дает эта труба, — скорость накопления: при равной апертуре переход от f/10 к f/2,2 сокращает выдержку на тот же сигнал примерно в двадцать раз, относительно f/5 — примерно в пять. Слабые эмиссионные волокна и внешние оболочки, на которые обычно уходит несколько ночей, проявляются за одну, а субэкспозиции укорачиваются до десятков секунд. При коротком фокусе и коротких кадрах требования к точности ведения и гидированию заметно мягче, чем у длиннофокусных систем.

Луна и планеты

Паспортная разрешающая способность 0,41″ отвечает апертуре 279 мм, но на снимке она недостижима: при фокусе 620 мм и пикселе 3,76 мкм масштаб составляет около 1,25″ на пиксель, то есть одна-две угловые секунды приходятся всего на один пиксель. Луна входит в кадр с большим запасом — полградуса диска против более чем 2° по короткой стороне полнокадровой матрицы — и снимается обзорно: Море Дождей, Апеннины, Коперник и Тихо с системой лучей читаются как крупные образования, без террас на внутренних склонах и тонкой структуры валов. Юпитер при таком масштабе укладывается в три-четыре десятка пикселей, так что планетная съемка — не задача этой трубы.

Атмосфера и засветка

К качеству атмосферы такой масштаб нетребователен: турбулентность 1,5-2″ размывает звезды до нескольких пикселей и не рушит кадр так, как на длинном фокусе, поэтому пригодных ночей в году выходит больше. С засветкой обратная ситуация: f/2,2 копит фон неба так же быстро, как полезный сигнал, и в городе гистограмма забивается за считанные секунды — работать приходится короткими кадрами и большим их числом. Узкополосные фильтры выручают, но в быстром пучке их полоса пропускания уширяется и смещается относительно паспортной, поэтому нужны фильтры в исполнении под светосильную оптику, а не любые узкополосные.

Формат работы

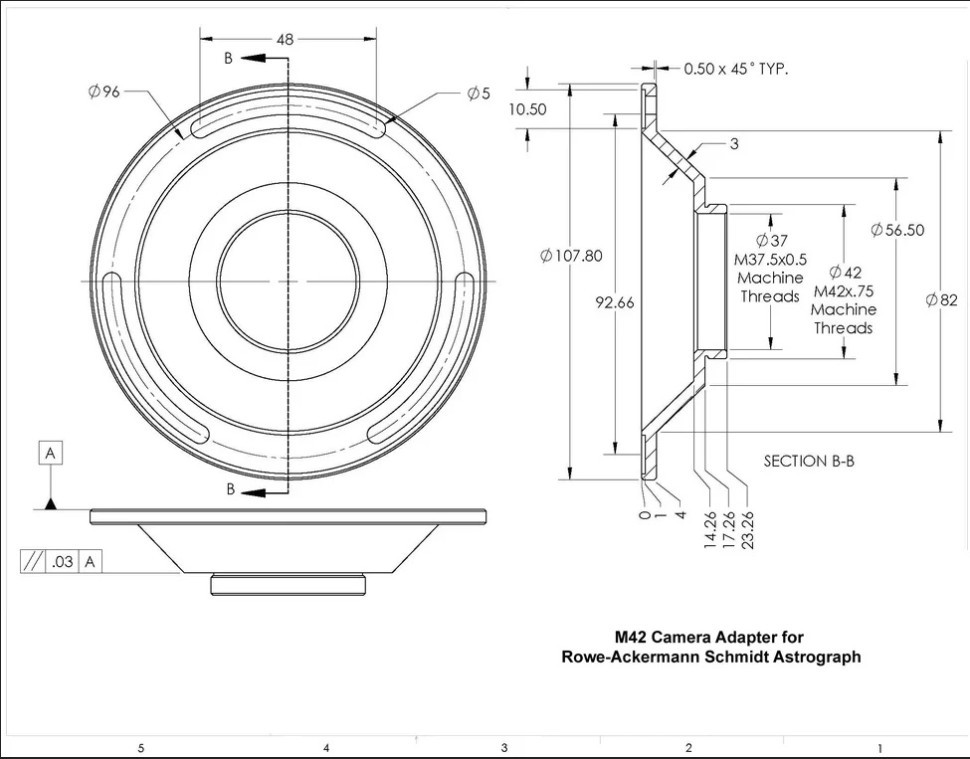

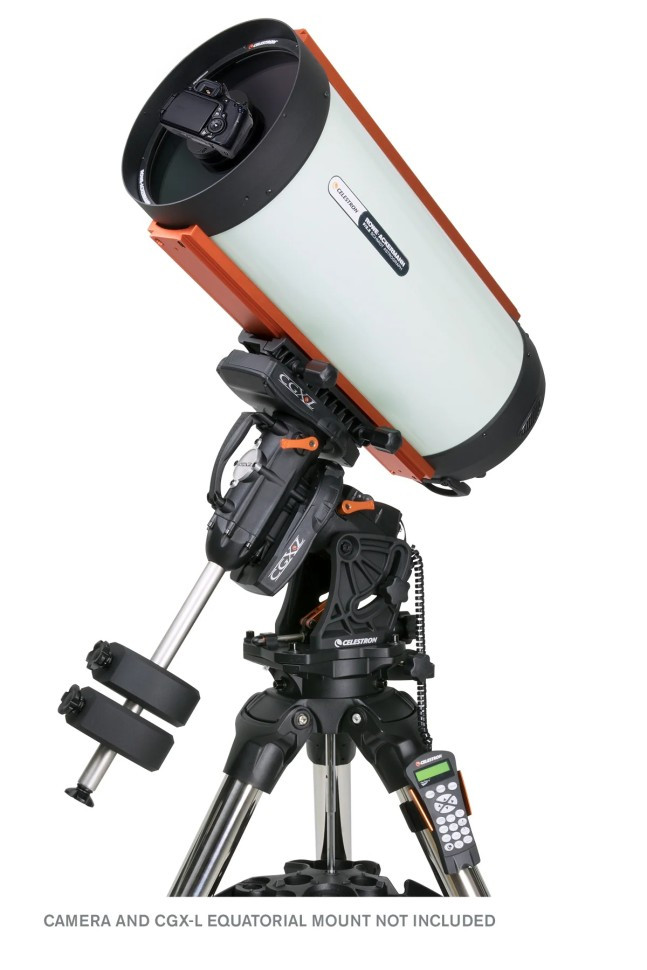

Камера крепится к фокусеру с передней стороны и сама входит в центральное экранирование, заданное величиной 114 мм. Отсюда два следствия: визуальные наблюдения схемой не предусмотрены, места под окуляр нет; габариты камеры с переходниками ограничены компоновкой — крупный корпус, вынесенный вперед, увеличивает экранирование и затеняет края поля. Кабели камеры тоже идут через апертуру, и аккуратная укладка их вдоль стенок трубы входит в подготовку к съемке.

Конструкция и технологии

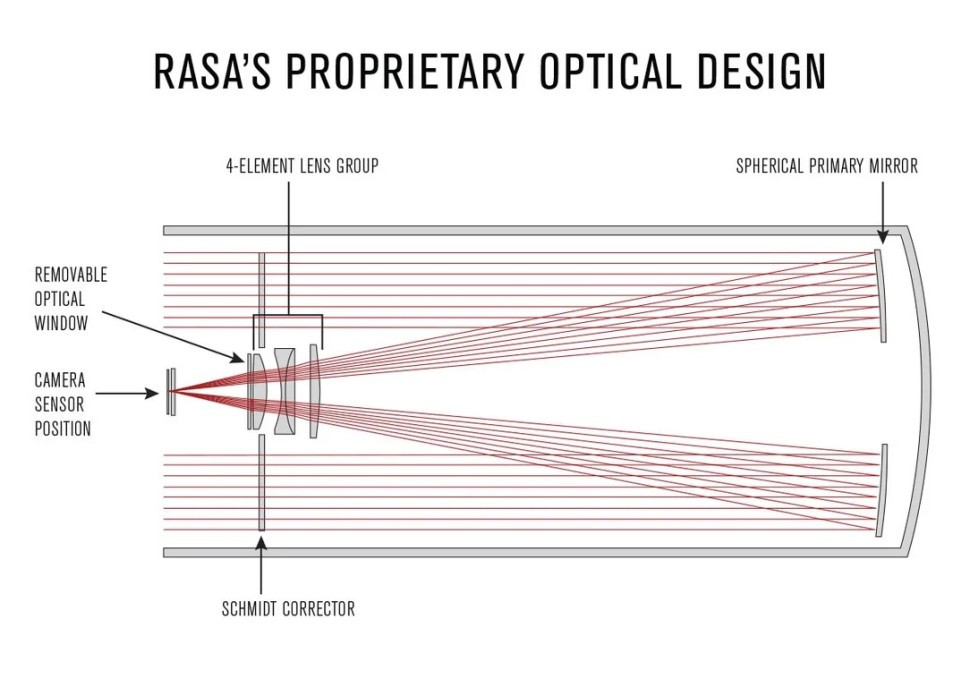

Оптика собрана из сферического главного зеркала, коррекционной пластины Шмидта и переднего линзового корректора, который формирует плоское поле под крупный сенсор. Экранирование 114 мм отнимает около 17% площади апертуры: по светосбору труба эквивалентна примерно 255 мм чистой апертуры, а микроконтраст ниже, чем у схем без центрального экранирования. Для слабых протяженных объектов это второстепенно — там важнее пропускание, и по той же причине работает покрытие StarBright XLT: многослойные покрытия зеркала и пластины поднимают итоговое пропускание системы, а на кадре это видно как большая глубина при той же выдержке.

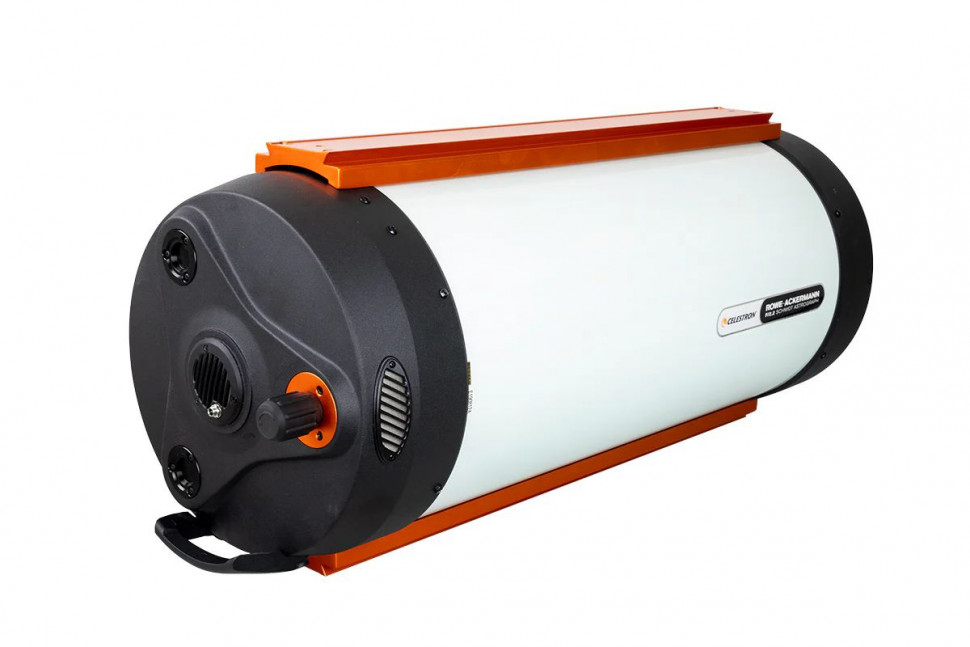

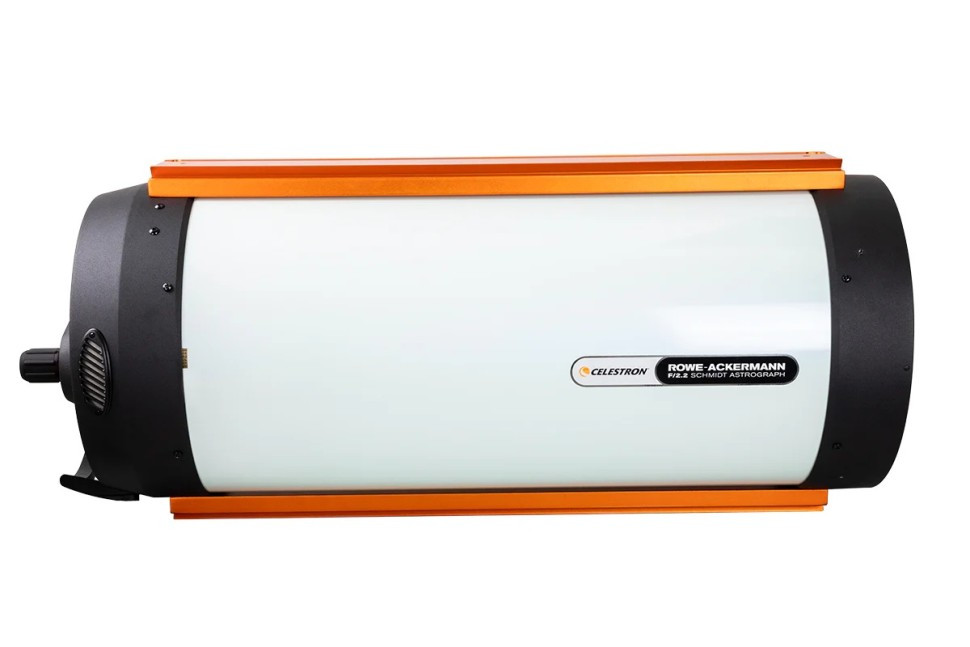

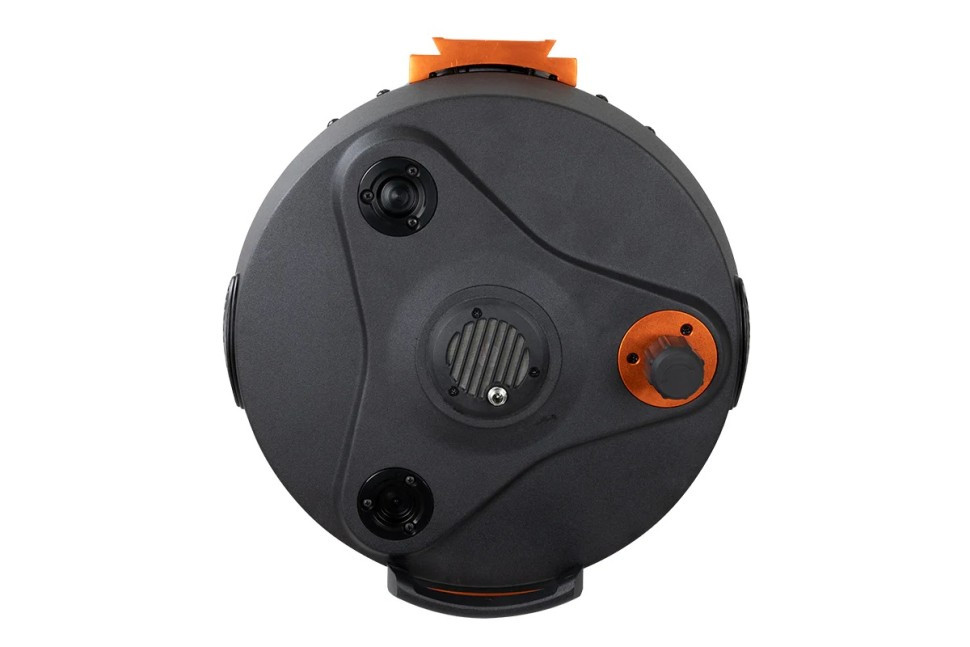

Узел фокусировки Ultra-Stable Focusing System здесь принципиален. Глубина фокуса при f/2,2 — порядка десятка микрометров, поэтому люфт, провис или перекос под весом камеры сразу читаются по краям кадра, а ночной перепад температуры уводит резкость за пару часов. В версии V2 фокусировочный узел обновлен и совместим с фирменным мотором фокусировки: перефокусировка по температуре выполняется программно, без прикосновения к трубе. По механике это крупный инструмент — 838 × 330 мм, 19,5 кг, с крепежными пластинами «ласточкин хвост» CGE снизу и сверху: нижняя идет на монтировку, верхняя принимает гид или дополнительное оборудование. Установленная спереди камера смещает баланс вперед, и балансировку придется переделывать при каждой смене камеры.

Кому подойдет

Труба решает одну задачу — широкопольную съемку дальнего космоса, и решает ее быстро. Она к месту, если уже есть экваториальная монтировка с запасом по нагрузке, астрономическая камера и навык настройки рабочего отрезка и наклона сенсора, а времени на съемку мало: короткие ясные окна, светлые летние ночи, выезды на одну ночь. Полезна она и в автоматизированной установке — мотор фокусировки закрывает единственный узел, который иначе приходится трогать ночью. Не подойдет, если нужен один инструмент под все задачи: визуальных наблюдений здесь нет, планеты и мелкие галактики требуют длинного фокуса.

Что важно знать заранее

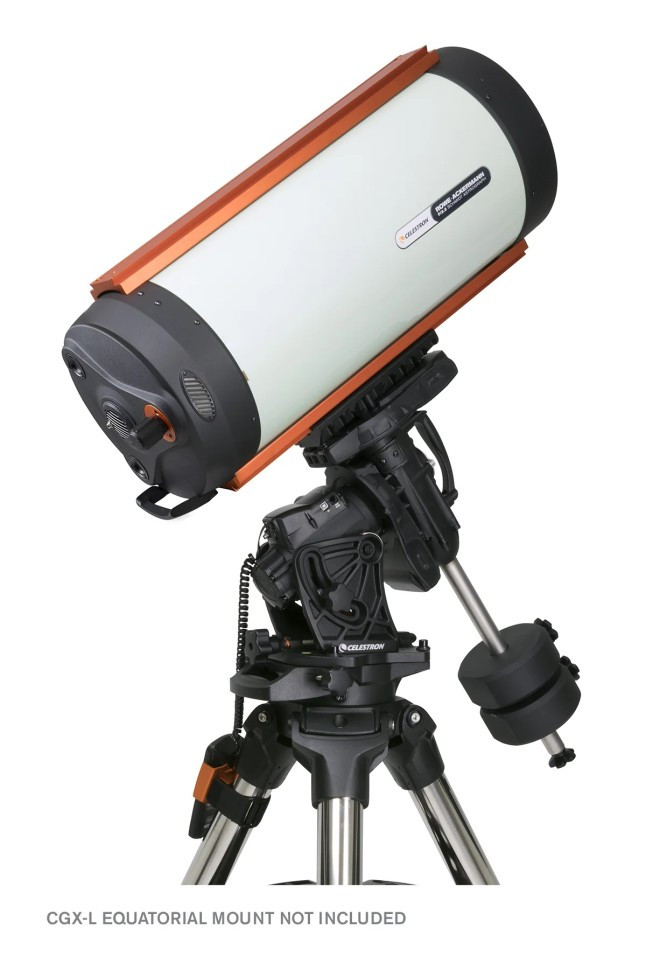

• Поставка без монтировки — монтировку, камеру и переходники подбирают отдельно, с запасом по нагрузке над 19,5 кг плюс вес навесного оборудования.
• Наклон сенсора и рабочий отрезок — на f/2,2 допуск минимален, небольшой перекос дает распухшие звезды в одном из углов при резком центре.
• Фокус уходит за ночь — из-за малой глубины фокуса перефокусировка по ходу съемки обязательна, вручную или мотором.
• Открытая передняя пластина — корректор смотрит в зенит и собирает росу и изморозь, обогрев или противоросник нужны почти всегда.

Рекомендуемые аксессуары

• Экваториальная монтировка с запасом по нагрузке — запас нужен не для подъема веса, а для устойчивости к ветру и спокойного гидирования.
• Мотор фокусировки — совместимость заявлена, автофокус по температуре снимает главный ночной риск потери резкости.
• Камера с компактным корпусом и небольшим пикселем — пиксель около 2,5-3,8 мкм соответствует масштабу этой оптики, компактный корпус не увеличивает экранирование.
• Узел регулировки наклона сенсора — быстрый способ выровнять резкость по углам без разборки тракта.
• Гид с камерой на верхней пластине CGE — при 620 мм фокуса требования к гидированию мягкие, но для длинных серий оно все равно нужно.

Сравнение

С трубой той же апертуры по схеме Шмидт-Кассегрен с относительным отверстием около f/10 RASA 11 V2 не конкурирует, а делит задачи: там длинный фокус, узкое поле, планеты и мелкие галактики при большом времени накопления, здесь — поле в несколько градусов и выдержка короче примерно в двадцать раз при том же диаметре. Относительно первой версии RASA 11 изменения сосредоточены в фокусировке: обновленный узел Ultra-Stable Focusing System и поддержка фирменного мотора, что при глубине фокуса порядка десятка микрометров прямо отражается на стабильности резкости от кадра к кадру.

Итог

Celestron RASA 11 V2 279/620 — светосильный астрограф узкого назначения: 279 мм апертуры при f/2,2 и поле в несколько градусов дают глубокие широкопольные кадры дальнего космоса за одну ночь вместо недели, но труба идет без монтировки и камеры и требует аккуратной настройки тракта. Гарантия производителя — 3 года.
