Астрограф TS-Optics 12" f/8 Ritchey-Chretien, карбоновый корпус, ферменная конструкция

• Астрограф для стационарного использования;
• Апертура 304 мм (12");
• Фокусное расстояние 2432 мм;
• Диафрагма f/8;
• Гиперболические главное и вторичное зеркала обеспечивают очень высокую резкость на оптической оси и широкое поле зрения с хорошей коррекцией искажений, что имеет критическое значение для астрофотографии;
• Зеркала изготовлены из кварцевого стекла для поддержания стабильности фокусировки;
• Главное и второе зеркала имеют диэлектрическое покрытие с высокой – 99% отражательной способностью, что обеспечивает яркость изображения;

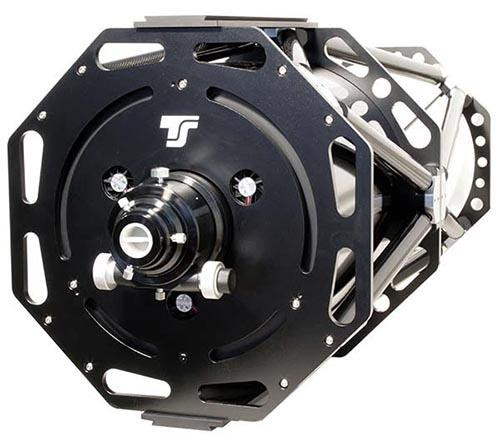

• Быстрая термостабилизация благодаря использованию открытой конструкции оптической трубы и принудительному охлаждению главного зеркала вентилятором;
• В комплект поставки входят две планки «ласточкин хвост» (тип Losmandy) для установки дополнительных аксессуаров: искатель, крепление для камеры и т.п.

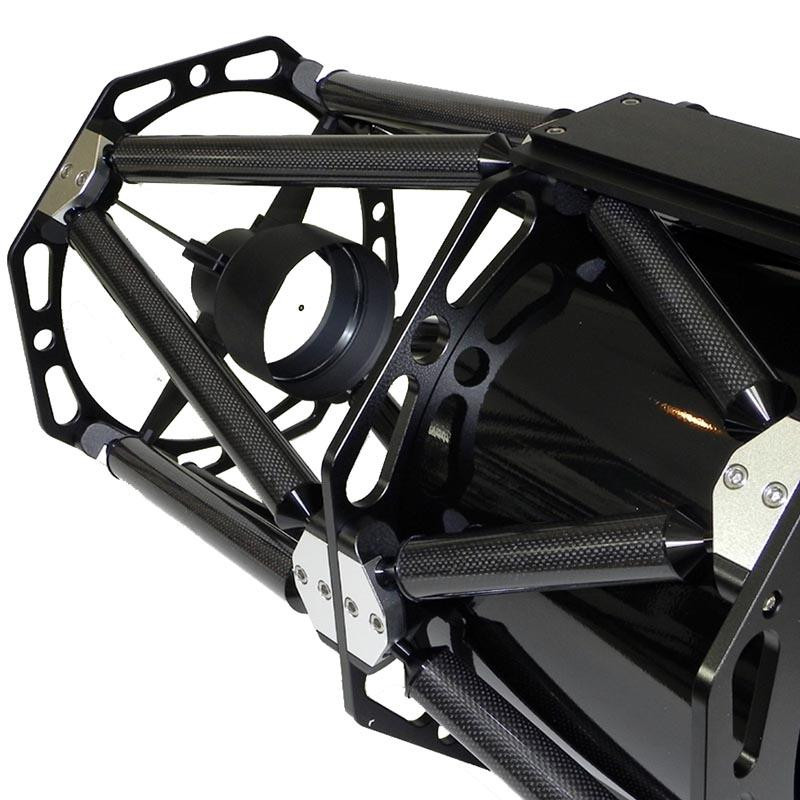

• Ферменная конструкция оптической трубы выполнена из карбона и обеспечивает общую жёсткость конструкции и стабильность фокусировки в процессе астрофотосъёмки;
• 3-дюймовый монорельсовый фокусер с внутренней резьбой M77x0,75 на удлинительной трубке, с посадочной наружной резьбой M74x0,75 и адаптером на 2"/1,25";
• Удлинительные трубки для фокусера – две 25 мм и одна 50 мм – входят в комплект поставки;
• Опционально допускается возможность использования RC-корректоров при съёмке камерами с полноразмерной матрицей (24х36 мм);
• Главное зеркало и крепление фокусера отсоединены друг от друга, за счёт чего угол наклона фокусера может регулироваться независимо от главного зеркала.

Ферменная конструкция из углеродного волокна имеет почти нулевой показатель теплового расширения. Вес оптической трубы с двумя креплениями «ласточкин хвост» (тип Losmandy) с обеих сторон составляет 24 кг.

Максимальный диаметр поля зрения составляет около 60 мм. В последней конфигурации астрограф представляет собой полностью зеркальную систему без применения линз в оптической схеме. Это позволяет отказаться от использования отрезающего фильтра для инфракрасной области спектра (IR cut filter) и проводить съёмку во всех спектрах при условии работы с соответствующей камерой, оснащённой ПЗС-матрицей.

Преимущества телескопов системы Ричи-Кретьена от TS-Optics:

• Гиперболические главное и вторичное зеркала обеспечивают широкое поле зрения;
• Астрофотосъёмка камерами с сенсорами размером до 30 мм возможна без использования корректора. Для работы с камерами, имеющими сенсоры большего размера, в том числе полнокадровыми (36х24 мм), необходимо использовать RC-корректоры;
• Диэлектрическое покрытие с отражательной способностью 99% на главном и втором зеркалах делает изображение значительно более ярким;
• Термостабилизация оптической трубы занимает меньше времени за счёт открытой ферменной конструкции и принудительной вентиляции главного зеркала;
• Установленные в трубе дефлекторы ещё больше усиливают контрастность изображения;
• Широкий задний фокус для полной совместимости с корректорами, редукторами и бинокулярами;
• Комплектация высококачественным 3-дюймовым монорельсовым фокусером с внутренней резьбой M77x0,75 на удлинительной трубке, с посадочной наружной резьбой M74x0,75 и адаптером на 2"/1,25";
• Благодаря большому скорректированному полю зрения можно использовать зеркальные фотокамеры формата до APS-C (кроп-фактор 1.6) без корректора.
• Для получения чёткого изображения необходимо использовать удлинительные трубки M117x1, которые входят в комплект поставки. Они имеют соединительную резьбу со стороны оптической трубы и фокусера;
• Установка камеры осуществляется через 2-дюймовое соединение или через внутреннюю резьбу M77x0,75 на удлинительной трубке и наружную резьбу M74x0,75 на фокусере. Соответствующие адаптеры можно найти в разделе аксессуаров.

Редуктор для астрофотографии

Астрограф TS-Optics 12" f/8 Ritchey-Chretien допускает использование 0,67-кратного редуктора для астрофотографии. Он изменяет диафрагменное число с f/8 до f/5.36, тем самым сокращая время экспозиции примерно наполовину. С его помощью открывается возможность снимать тусклые туманности и галактики.

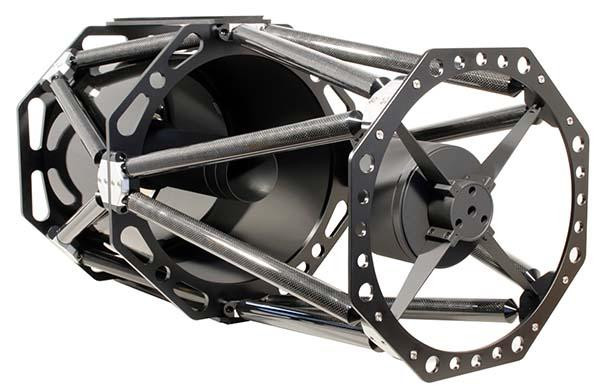

Оптическая труба из углеродного волокна

Применение углеродного волокна в конструкции оптической трубы астрографа TS-Optics 12" f/8 Ritchey-Chretien имеет следствием огромное преимущество перед металлическими конструкциями. Несмотря на то, что вес самой трубы уменьшился незначительно – приблизительно на 500 граммов, карбон обеспечивает стабильность фокусировки при перепадах температуры, что критически важно для астрофотосъёмки. Когда температура падает, металл сжимается, происходит смещение фокуса, влекущее за собой необходимость перефокусировки. Труба из углеродного композита обладает низкими показателями теплового расширения и почти не подвержена влиянию температурных колебаний. В сочетании с зеркалами из кварцевого стекла это позволяет забыть о необходимости перефокусировки как о страшном сне.

Кроме того, ферменная конструкция оптической трубы TS-Optics 12" f/8 Ritchey-Chretien рассчитана таким образом, чтобы равномерно изгибаться, сохраняя коллимацию оптики независимо от положения телескопа.

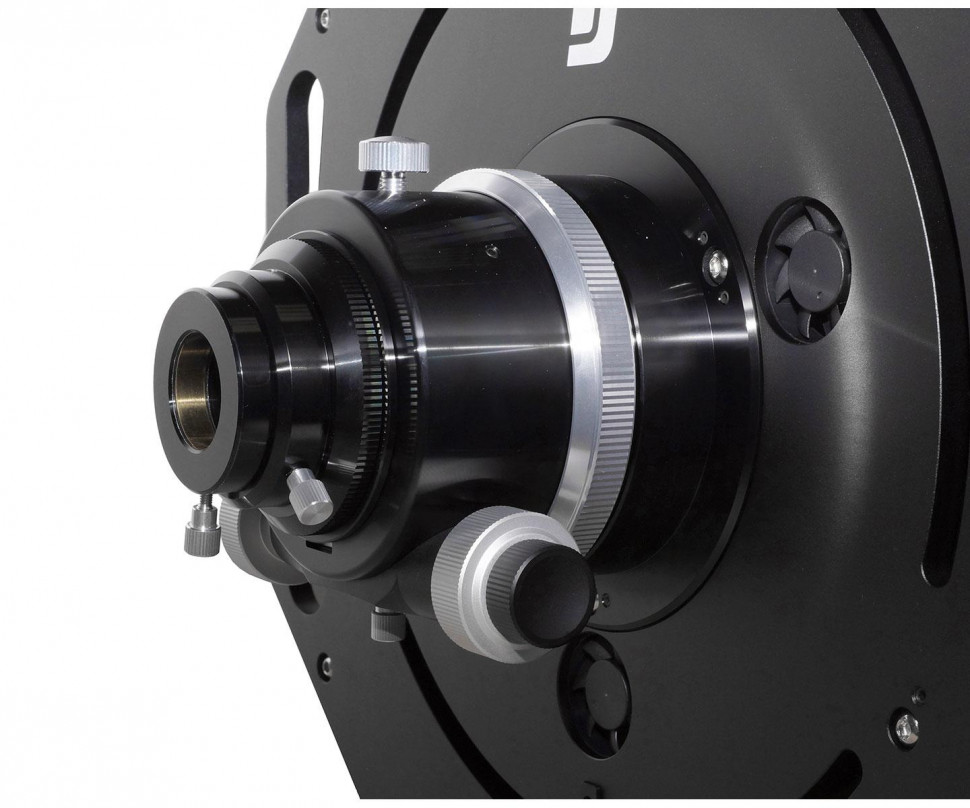

3" фокусер M-LRN

3-дюймовый монорельсовый фокусер 3" M-LRN, которым комплектуется астрограф, являет собой дальнейшее развитие фокусера Крейфорда. В нём вся нагрузка передаётся не на четыре шарикоподшипника, а на направляющую из нержавеющей стали, что предотвращает наклон и изгиб даже при высоких нагрузках. Большой винт с накаткой центрирует внутреннюю трубу точно по направляющей, а нагрузки равномерно распределяются по всей поверхности рельсов.

Фокусер 3" M-LRN обладает следующими техническими характеристиками: ход – около 80 мм, свободная диафрагма – 68 мм, передаточное отношение 1:10 для точной фокусировки, вращение на 360°. Может использоваться с внеосевым гидом TS 2,5".

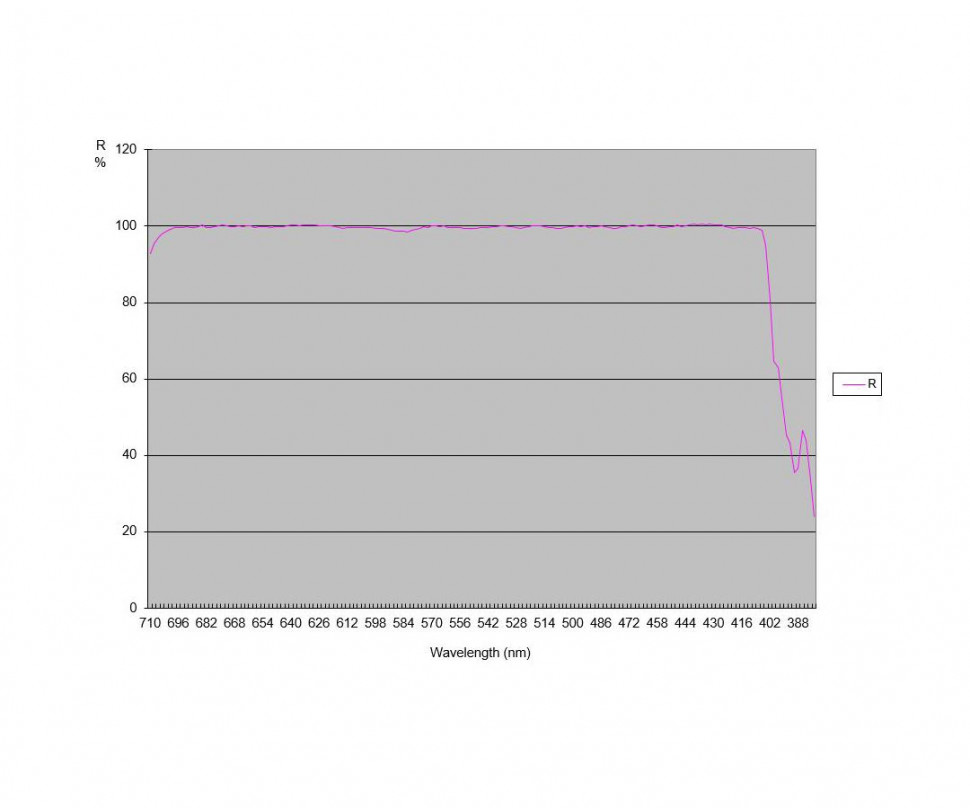

Главное и второе зеркало с отражательной способностью 99%

Главное и второе зеркала астрографа TS-Optics 12" f/8 Ritchey-Chretien изготовлены из кварцевого стекла с отражательной способностью 99% и покрыты защитным диэлектрическим покрытием. Преимущество кварцевого стекла заключается в том, что оно не меняет своих размеров при колебаниях температуры. Когда температура медленно меняется во время экспонирования, другие зеркальные подложки, такие как Pyrex, имеют тенденцию к деформации и как следствие – к смещению фокуса. У зеркал из кварцевого стекла эта проблема отсутствует. Покрытие с отражательной способностью 99% обеспечивает более яркое изображение, чем у телескопов с отражающим слоем в 90% или 94%.

Преимущества перед другими телескопами

Астрограф TS-Optics 12" f/8 Ritchey-Chretien обладает преимуществом перед другими телескопами, когда дело доходит до астрофотосъёмки. Так, телескопы Максутова и Шмидта-Кассегрена имеют сферические зеркала и нуждаются в корректорах, чтобы полностью использовать большое поле зрения. Шмидт-Кассегрен страдает аберрациями, заметными даже при визуальных наблюдениях. Телескопы Максутова-Кассегрена в большинстве случаев настолько медленны, что непригодны для астрофотосъёмки.

Телескопы Ричи-Кретьена, в том числе астрограф TS-Optics 12" f/8 Ritchey-Chretien, также превосходят телескопы Шмидта-Кассегрена с корректорами. Кроме того, особенности конструкции телескопов Шмидта-Кассегрена провоцируют выпадение влаги на поверхностях.

Отсутствует смещения изображения

Также телескопы Ричи-Кретьена не имеют проблем со «смещением изображения», в отличие от телескопов с фокусировкой через подвижное главное зеркало. У последних изображение смещается во время фокусировки или даже скачет. Телескопы Ричи-Кретьена от TS-Optics лишены этого недостатка, так как их главное зеркало неподвижно, а фокусировка осуществляется с помощью высококачественного фокусера.

Дополнительным преимуществом является оптимально подобранное расстояние между главным и вторым зеркалами, что гарантирует изображение наилучшего качества.

В комплект поставки входят астрограф TS-Optics 12" f/8 Ritchey-Chretien, 3" фокусер M-LRN с передаточным отношением 1:10, адаптеры на 2"/1,25", две планки «ласточкин хвост (тип Losmandy), 2 удлинительные трубки 25мм и 1 удлинительная трубка 50мм.
